semu 的 VirtIO-GPU（2D）與 VirtIO-Input 開發紀錄

本文範圍與開發敘事

這篇文章整理我在 semu 裡實作 virtio-gpu 2D、SDL 視窗後端與 virtio-input 的開發紀錄，目標分成三層：

• 最低限度在 semu 支援 virtio-gpu 2D，讓 guest Linux 可以把畫面送到 host SDL 視窗
• 支援 virtio-input 鍵盤與滑鼠，讓 host SDL 事件可以送回 guest
• 為後續實作 host-GL 加速路徑鋪路，讓 virtio-gpu 使用 API remoting 或 3D 相關能力

因此這篇文章會記錄一下前兩項的實作簡介與開發過程，太細節的實作這邊不會提太多，想知道的話可以再去看 code。 然後再開始之前我們會先提一下 host-GL / 3D 的材料，簡單介紹一下 VirGL、Venus、vDRM 與 virglrenderer，以幫助理解我們最終想達成的目的與架構

一些整理出來的 TODO

目前整理出來的 TODO 大致有幾項：

1. 輸入事件目前有兩個會丟事件的位置：virtio-input-event.c 的 SPSC 輸入佇列滿了會丟掉最新 SDL 事件，virtio-input.c 的 eventq 沒有足夠 guest buffer 時，也會丟掉該批已翻成 evdev 的事件。 後者已經留了 TODO 註解，但目前還沒有額外的 host 暫存區，也沒有後續重送機制
2. statusq 在 QueueNotify 時會由 virtio_input_drain_statusq() 把 guest 送來的 outbuf 完整消費掉，但 LED 狀態目前只是被消費掉，還沒有反映在 host 鍵盤上（SDL 沒有通用的鍵盤 LED 控制 API）
3. virtio-input-event.c 裡的 vinput_sdl_scancode_to_linux_key() 目前是線性搜尋，之後應該可以改成查表
4. .ci/test-vinput.sh 目前只驗證裝置節點與 guest 枚舉結果，還沒有覆蓋 host 事件注入，但這應該有辦法補測

另外，目前每個 frame data 在 semu 這邊都會有兩份複製，一份位於裝置協定層的 vgpu_sw_resource_2d->image 裡面，一份位於 vgpu_display_cpu_payload->pixels 裡面。 前者的用途是供 guest Linux 把它算好的 frame data 傳送過來儲存用的，後者則用來提供給 SDL 進行算繪

會有兩份複製的原因是，如果在算繪時直接使用 vgpu_sw_resource_2d->image，就必須要上 lock，因為你不會曉得 guest Linux 什麼時候會寫它； 另外就是架構問題，直接使用的話會讓算繪後端跟 virtio-gpu 後端的耦合度很高。 但問題是 guest Linux 自己在算繪的時候也會持有一份 frame data（位於 emu->ram 裡面），而 SDL 算繪的時候也會再把它複製到自己的儲存空間（SDL_UpdateTexture(... frame->pixels ...)）

因此，同一份 frame data 現在被複製了四次，就算我們不用現在這個架構，改回舊版耦合度很高的方法，也仍然需要三次（算繪端變為使用一個指標指向 2D 資源內的 buffer），可見這邊還有很大的改進空間，但我目前沒想到更好的架構，也許等我規畫完 SMP 的實作之後這邊會再迎來第四次重構

但不管怎麼說，現在的實作已經是一個精簡且可用的實作了

閱讀材料與一些其他的筆記

實作前我先讀了一些與 VirtIO、Linux graphics stack 和 DRM/KMS 相關材料。 VirtIO 規格部分主要看 virtqueue（ch1 & 2）、PCI（4.1）、GPU（5.7）與 Input（5.8）。 兩個部分都有寫了筆記，不過都 spec 的部分大部分是 AI 翻譯的，校稿沒有做得很嚴謹，看的時候要注意一下：

• Red Hat Virtio 介紹文的翻譯 & 筆記
• Virtual I/O Device（VIRTIO）Version 1.3 翻譯 & 筆記
• The Linux graphics stack in a nutshell 翻譯 & 筆記

後面有紀錄了一些遇到的問題，以及追蹤程式碼的過程，但是我仍然不是很熟悉 Mesa、X11 與 DRM/KMS，如果有寫錯的部分，麻煩再告知我，謝謝

然後本文在研究如 Linux、QEMU、Mesa、xserver、virglrenderer、ACRN、Pixman 與 RISC-V PLIC 等外部的原始程式碼/規格段落，我也會在附上對應的連結，如果發現連結有誤，麻煩也告訴我一下，謝謝

host-GL / 3D 背景

以下片段翻譯自 Reddit 討論串 Do Nvidia GPUs require Mesa? (re: what is Mesa vs proprietary drivers?)：

Info

在 Linux 當中，所有硬體的驅動都會以某種形式被包含在核心裡面，這當然也包含了 GPU 驅動。 每一張 GPU 都需要對應的核心驅動（或說 kernel module 模組）才能運作

但核心驅動只負責最低層級的硬體操作。 像 OpenGL、Vulkan 與 OpenCL 這些 API 的實作太龐大，無法放進核心驅動中，因此會放在 user-space，透過系統呼叫與核心互動

要使用任何圖形 API，你都需要有對應的 user-space 函式庫。 AMD 與 NVIDIA 的專有驅動都有提供每一個 API 的封閉原始程式碼版本，而 Mesa 則是試圖提供這些 API 的開源替代實作

專有驅動通常也會附帶專有的核心驅動／模組，用來和它們的 user-space 函式庫溝通。 但對於 AMD 的新 GPU 來說，情況稍有不同：他們專有與開源的驅動會共用同一套核心模組。 換句話說，若你使用的是 Radeon R9 285（GCN 3）之後的 GPU，你可以在相同的 AMDGPU 核心驅動下，選擇搭配開源函式庫 Mesa 或 AMD 的專有函式庫

這段背景先建立圖形堆疊的分層：核心驅動處理硬體介面，OpenGL、Vulkan 與 OpenCL 這類 API 主要由 user-space 函式庫實作。 在虛擬化環境裡，host 端轉譯器又是另一層

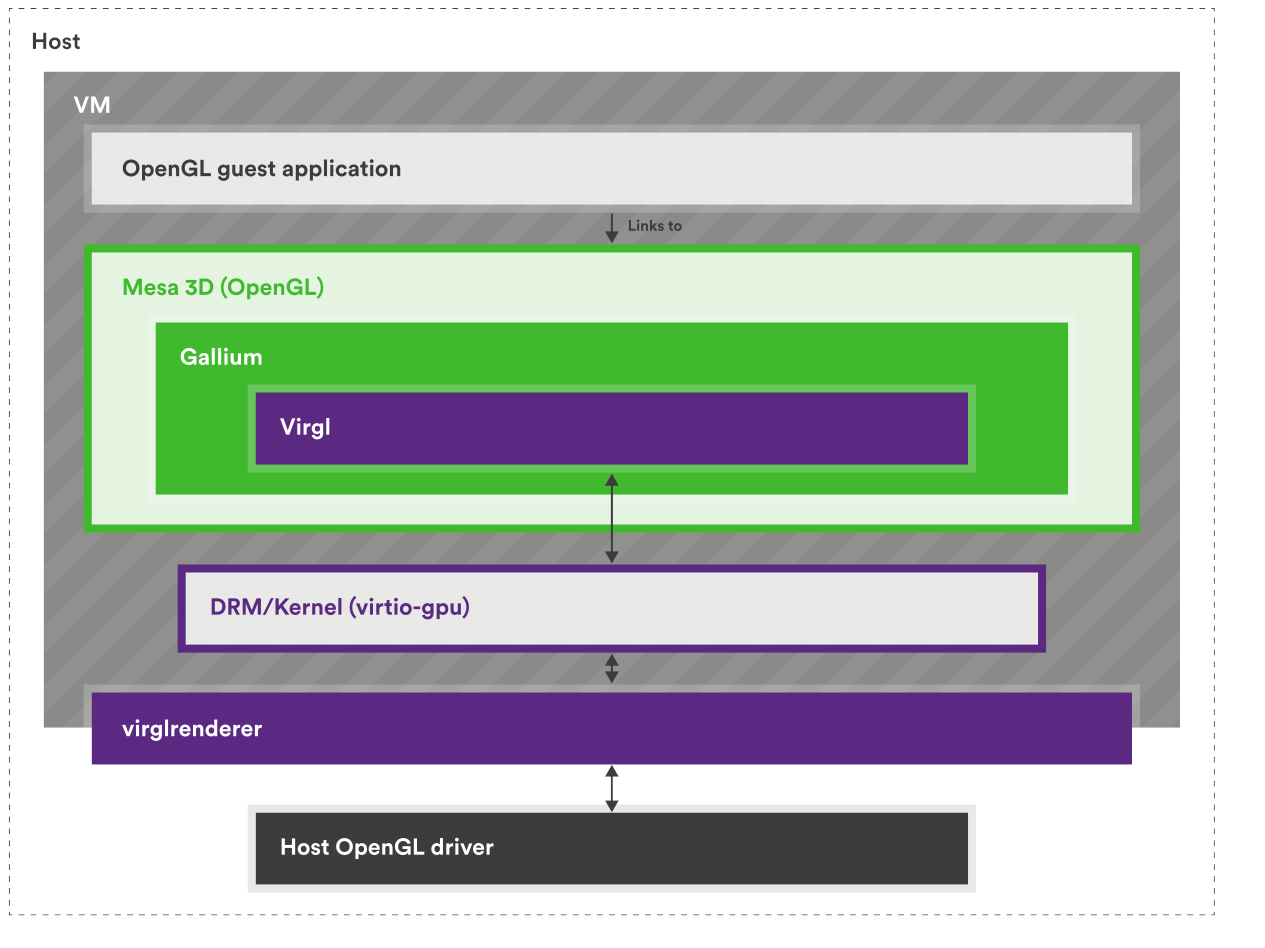

以 Collabora 的這兩張圖來看，VirGL 是適用於 virtio-gpu 的 guest OpenGL 驅動，Venus 是 virtio-gpu 的 guest Vulkan 驅動，這兩者都實作在 Mesa 中：

但因為 virtio-gpu 只定義了要有哪些行為，例如建立 context、建立 BLOB 資源或提交 3D 指令之類的，所以實際填入 virtqueue 的資料內容（payload）是由實作方決定的

具體來說，要填入的是能讓 host 端轉譯器看懂的資料內容，因此格式會由各實作自己的協定來定義。 現在主流的實作是 Virgl 與 Venus（近年有新的叫 vDRM），它們在 host 端配合的轉譯器是 virglrenderer，用來解碼 VirGL/Venus 與 vDRM 的命令，再把這些命令轉成 host 端的 OpenGL/Vulkan 呼叫

所以 virtio-gpu 決定封包的格式，而實作本身決定封包內容要怎麼解讀

實作用的協定本身不一定有正式規格（神奇），VirGL 就沒有，所以要直接看實作（Mesa VirGL encode、virglrenderer protocol），但 Venus 有獨立的 venus-protocol

Tips

它們還有另外一篇 kms_swrast: A hardware-backed graphics driver，也可以看看，主要是圖畫的還不錯

系統總覽

主要檔案與職責

在進入正文之前，先讓我們看一下主要的檔案與它們分別做了什麼事：

• main.c：虛擬機器核心邏輯與裝置接線
  • 初始化 RAM、hart、PLIC、VirtIO 裝置與 SDL 視窗後端
  • 把 0xF_______ MMIO 位址區間 dispatch 到各個裝置
  • 建立 SDL 執行緒與虛擬機器執行緒的分工
  • 在 emu_tick_peripherals() 裡同步 virtio-input host 事件與中斷狀態
• virtio-gpu.c：virtio-gpu 協定層
  • 處理 MMIO 暫存器讀寫
  • 維護 controlq / cursorq 的 virtqueue 狀態
  • 解析 guest 提供的 descriptor chain
  • 回覆 EDID / 顯示資訊
  • 把 GPU 命令分派給後端 handler
• virtio-gpu-sw.c：virtio-gpu 2D 軟體後端
  • 建立與銷毀 vgpu_sw_resource_2d
  • 處理 RESOURCE_ATTACH_BACKING / RESOURCE_DETACH_BACKING
  • 執行 TRANSFER_TO_HOST_2D，把 guest backing 複製到 host image buffer
  • 處理 SET_SCANOUT、RESOURCE_FLUSH 與 cursor 命令
  • 透過 vgpu_display_publish_*() 把 display 命令推進 SPSC 顯示佇列
• vgpu-display.c / vgpu-display.h：virtio-gpu 後端到 SDL 視窗後端之間的 display bridge
  • 定義 vgpu_display_payload 與 vgpu_display_cmd
  • 定義 SPSC 顯示佇列與清理用的版本號
  • 讓 GPU 後端和 window 後端不需要共享長期資源物件
• virtio-input.c：virtio-input 協定層
  • 處理鍵盤 / 滑鼠兩個 MMIO 裝置的暫存器讀寫
  • 維護 eventq / statusq 的 virtqueue 狀態
  • 回覆裝置組態查詢，例如裝置名稱、capability bitmap 與 ABS 資訊
  • 從 SPSC 輸入佇列取出 struct vinput_cmd，轉成 evdev 事件寫入 guest eventq buffer
• virtio-input-event.c / virtio-input-event.h：SDL 事件到 virtio-input 的 host-side bridge
  • 將 SDL 鍵盤與滑鼠事件轉成 struct vinput_cmd
  • 定義每個 virtio-input 裝置各一條 SPSC 輸入佇列
  • 管理 vinput_cmd_wake_pending wake gate，讓 SDL 執行緒能喚醒虛擬機器執行緒
• window-sw.c：SDL 視窗後端
  • 初始化 SDL、建立視窗與 renderer
  • 在 SDL 執行緒執行 SDL 事件迴圈
  • 從 SPSC 顯示佇列取出命令，更新 SDL 紋理並算繪
  • 把 SDL 鍵盤與滑鼠事件推進 SPSC 輸入佇列
• plic.c：RISC-V PLIC 模型
  • 接收 main.c 同步過來的 platform IRQ 啟用位元
  • 依 guest 設定的 enable / priority / threshold 決定 hart 看到的外部中斷
  • 處理取出待處理 IRQ 與設置完成訊號的路徑

三個 VirtIO 裝置實例

這次的實作有三個 VirtIO 裝置實例，位於 semu 的 machine state 裡：

typedef struct {
    /* ... */
#if SEMU_HAS(VIRTIOINPUT)
    virtio_input_state_t vkeyboard;
    virtio_input_state_t vmouse;
#endif
#if SEMU_HAS(VIRTIOGPU)
    virtio_gpu_state_t vgpu;
#endif
    /* ... */
} emu_state_t;

• emu.vgpu：一個 virtio-gpu 裝置實例，負責 guest 的顯示輸出
• emu.vkeyboard：一個 virtio-input 鍵盤裝置實例
• emu.vmouse：一個 virtio-input 滑鼠裝置實例

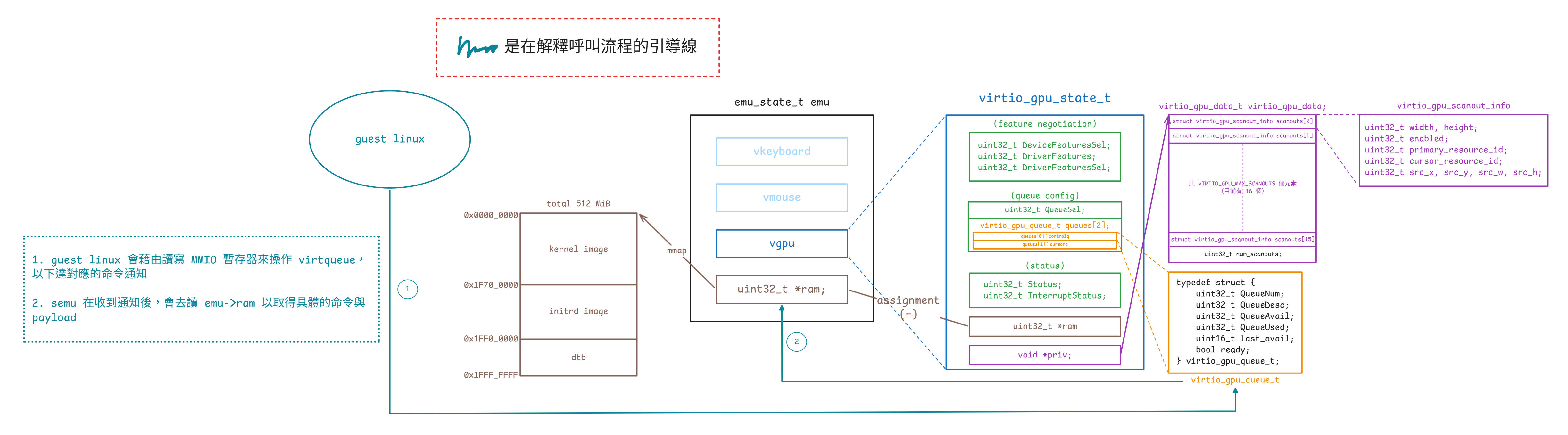

它們都掛在同一個 emu_state_t 底下，但各自維護 virtqueue 狀態、裝置狀態與中斷狀態。 之後會再透過 g_window 這個 host SDL 視窗後端介面，把這三個裝置和 host 視窗系統串接起來

兩條主要資料路徑

目前的實作主要有兩條資料路徑。 第一條是 guest 將畫面輸出到 host 視窗上：

1. guest 的 DRM / virtio-gpu 驅動建立 2D 資源
2. guest 對這個 2D 資源送出 RESOURCE_ATTACH_BACKING
3. guest 送出 TRANSFER_TO_HOST_2D
4. virtio-gpu-sw.c 把 guest backing 的像素資料複製到 vgpu_sw_resource_2d.image
5. guest 送出 SET_SCANOUT 與 RESOURCE_FLUSH
6. virtio-gpu-sw.c 依目前的 scanout 快照建立 vgpu_display_payload
7. vgpu-display.c 把 display 命令推進 SPSC 顯示佇列
8. window-sw.c 在 SDL 主迴圈取出命令，更新 SDL 紋理並算繪

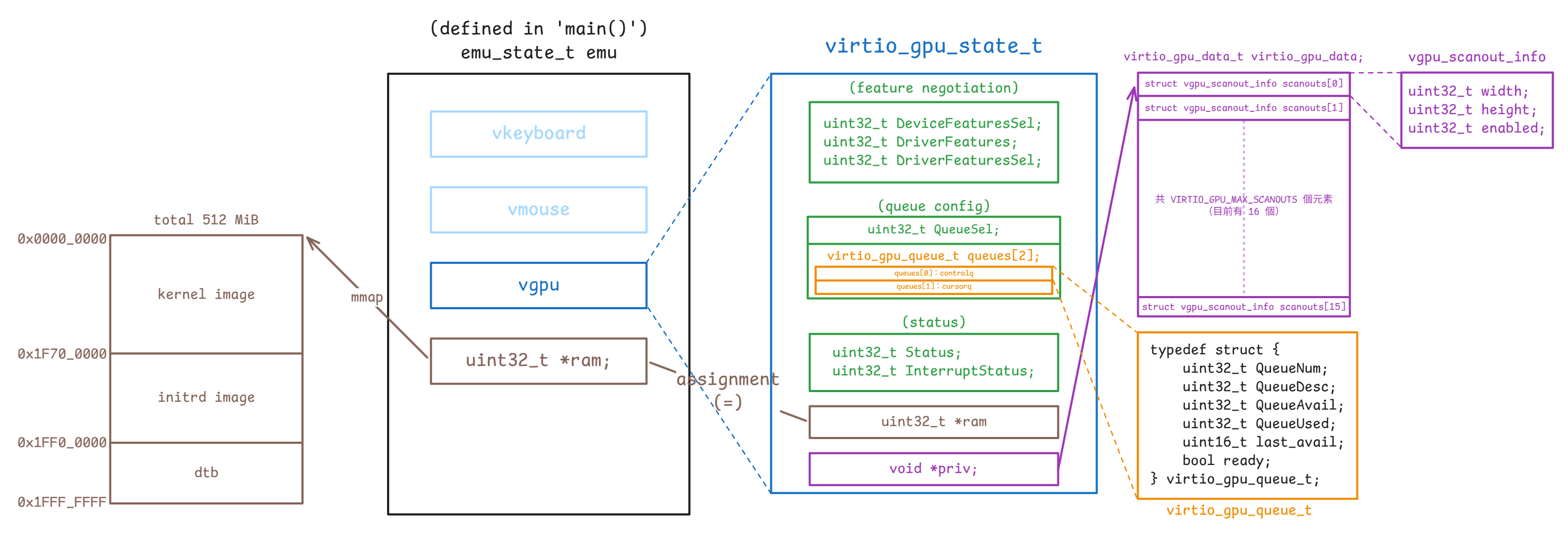

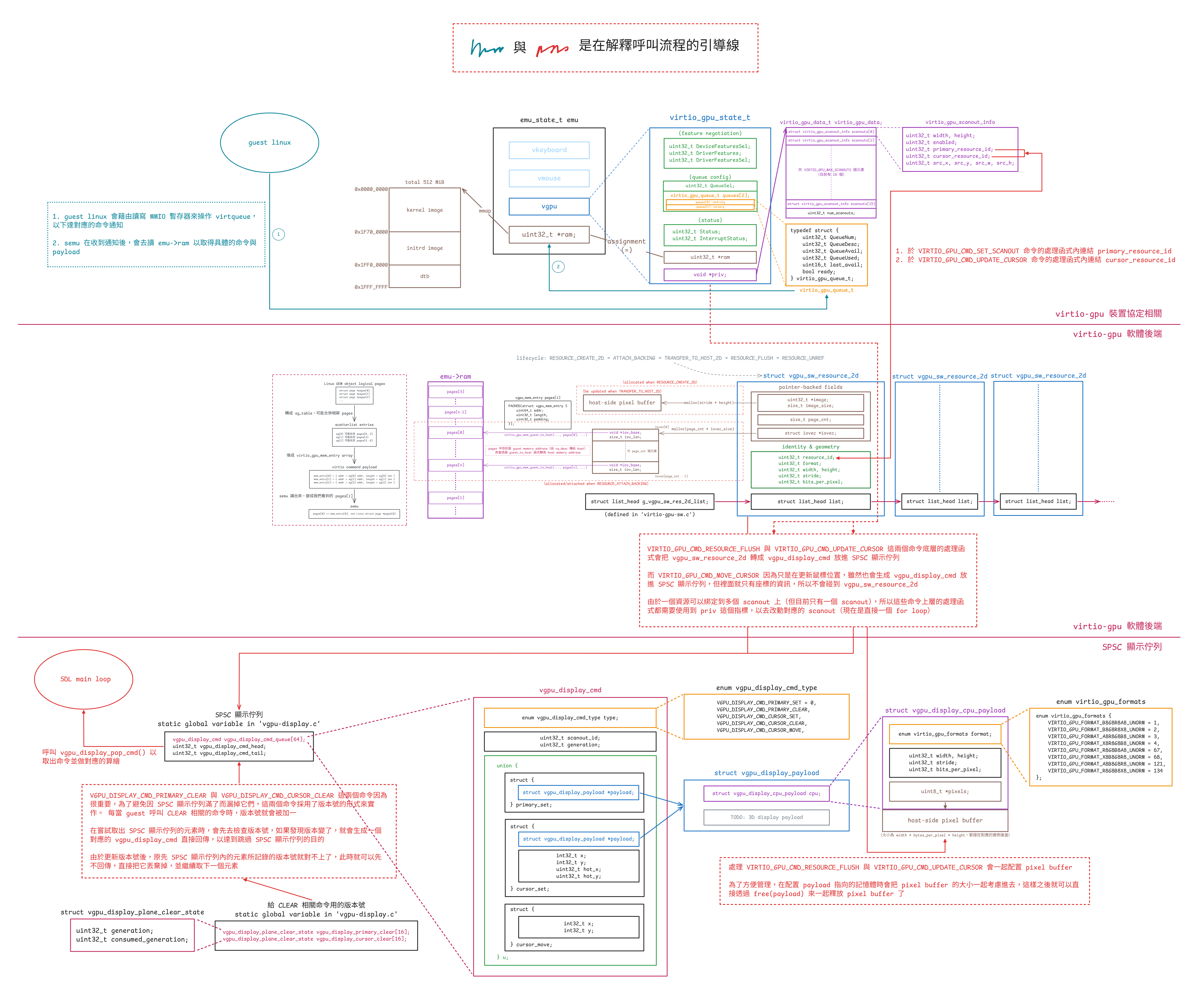

（semu 的 virtio-gpu 架構關係圖，圖很大你可能要點開來看）

第二條是 host 將輸入事件送進 guest：

1. host 產生 SDL 鍵盤或滑鼠事件
2. virtio-input-event.c 把 SDL 事件轉成 struct vinput_cmd
3. SDL 執行緒把命令推進鍵盤或滑鼠的 SPSC 輸入佇列
4. vinput_cmd_wake_pending 與 window_wake_backend() 喚醒虛擬機器執行緒
5. virtio-input.c 從 SPSC 輸入佇列取出命令
6. virtio-input.c 把命令轉成 evdev 事件，寫入 guest 預留的 eventq buffer
7. virtio-input 更新 used ring 與 InterruptStatus
8. main.c 把 virtio-input 中斷狀態同步到 PLIC 啟用位元

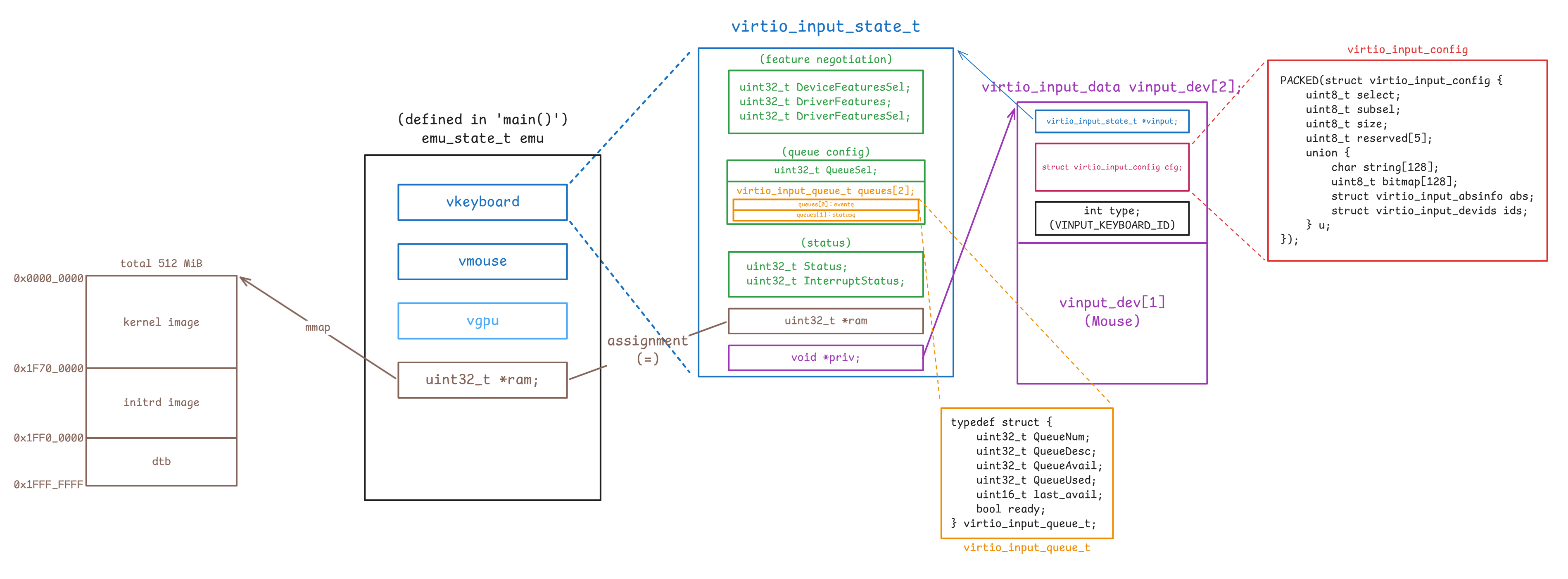

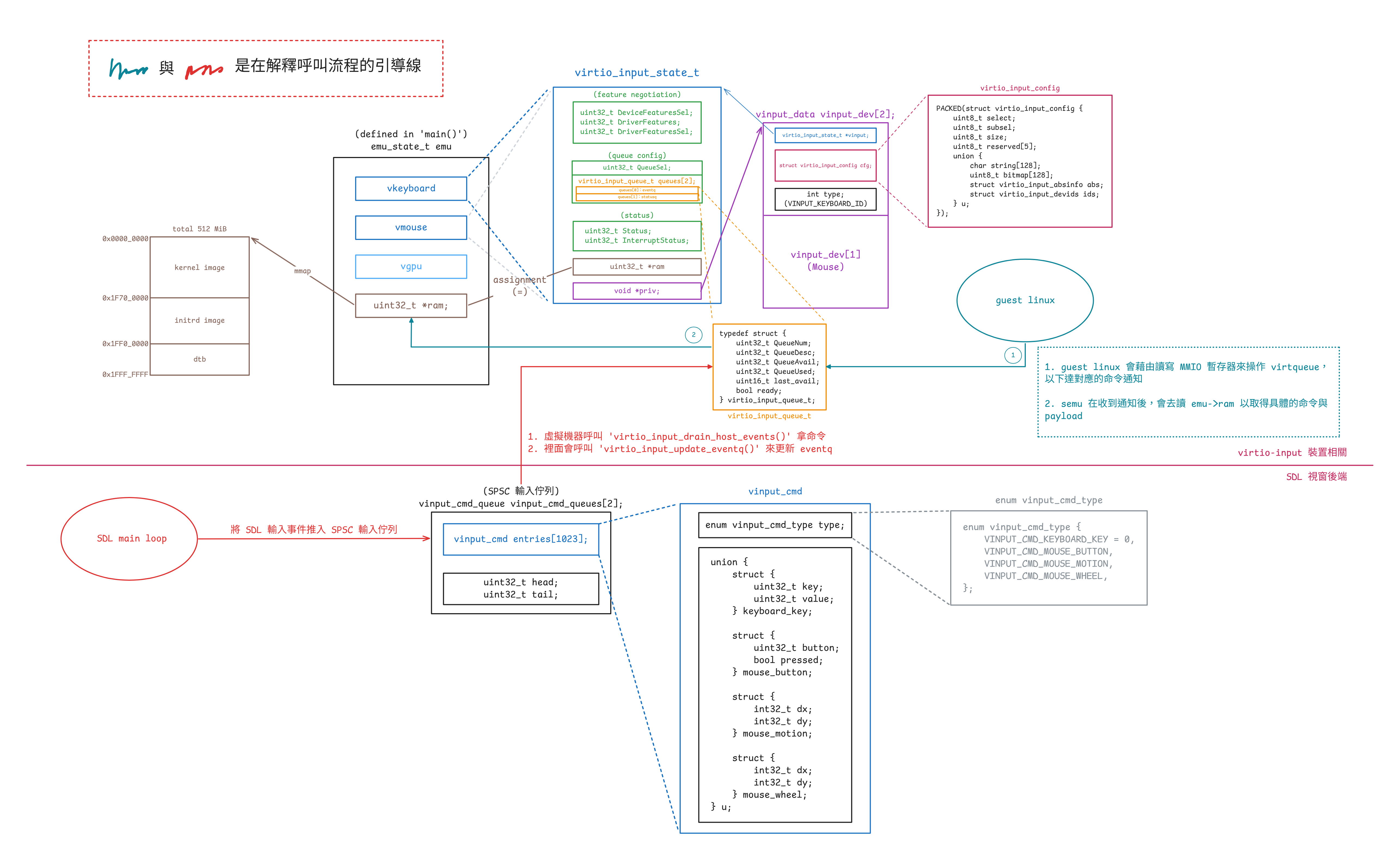

（以鍵盤為例的架構關係圖）

這兩條路徑都會經過 host-side SPSC 佇列，但它們不是 VirtIO virtqueue。 VirtIO virtqueue 是 guest 和裝置模型之間的資料結構。 SPSC 顯示佇列與 SPSC 輸入佇列則是 semu host 端的兩個執行緒（SDL 執行緒與虛擬機器執行緒）之間的橋接

SPSC 佇列的共通原理

這裡的 SPSC 指單一生產者 / 單一消費者。 semu 目前有兩種 host-side SPSC 佇列：

• SPSC 顯示佇列：生產者是虛擬機器執行緒，消費者是 SDL 執行緒
• SPSC 輸入佇列：生產者是 SDL 執行緒，消費者是虛擬機器執行緒

兩條佇列都使用 ring buffer 的 head / tail 模型：

• 生產者推資料時會讀 head，算出 next = (head + 1) & mask，如果 next == tail 則表示佇列已滿
• 消費者取資料時會讀 tail，如果 tail == head 則表示佇列為空

這個設計依賴一個前提：head 只有生產者會寫，tail 只有消費者會寫。 每一端在讀自己負責推進的索引時，可以直接讀，現在為了統一風格還是先套了 relaxed order 上去。 會發生同步問題的地方是在「讀取另一端發布的資料」時，所以在讀另一端負責的索引時需要用 acquire load，而發布自己負責的索引時則要用 release store

Tips

補充一下，它可以再改進為 MPSC 的版本。 目前有在 3D 的測試 branch 先實作出來，但因為預計的更新路線是先支援 multicore emulation 再支援 3D 版本，所以這裡還是先只討論 SPSC

消費者在取資料時需要先讀自己的 tail，再用 acquire load 讀生產者發布的 head。 如果 tail != head，則代表佇列裡至少有一筆尚未消費的資料，此時消費者就可以讀取 queue[tail]，讀完後再利用 release store 把 tail 往前推進一格，表示舊的 tail 位置已經讀完了，讓生產者可以重新使用。 如此一來便可以避免消費者看到佇列有新資料，卻讀到了尚未寫完的 entry

SPSC 佇列本身不需要 mutex，也不需要 CAS。 head / tail 的寫入者已經被限定好了，release / acquire 只負責在發布 entry 的內容與索引時維持正確的可見順序

底下會簡述一下兩個 SPSC 佇列，整個裝置的操作流程會個別在兩個裝置自己的章節內展開

vgpu 顯示佇列

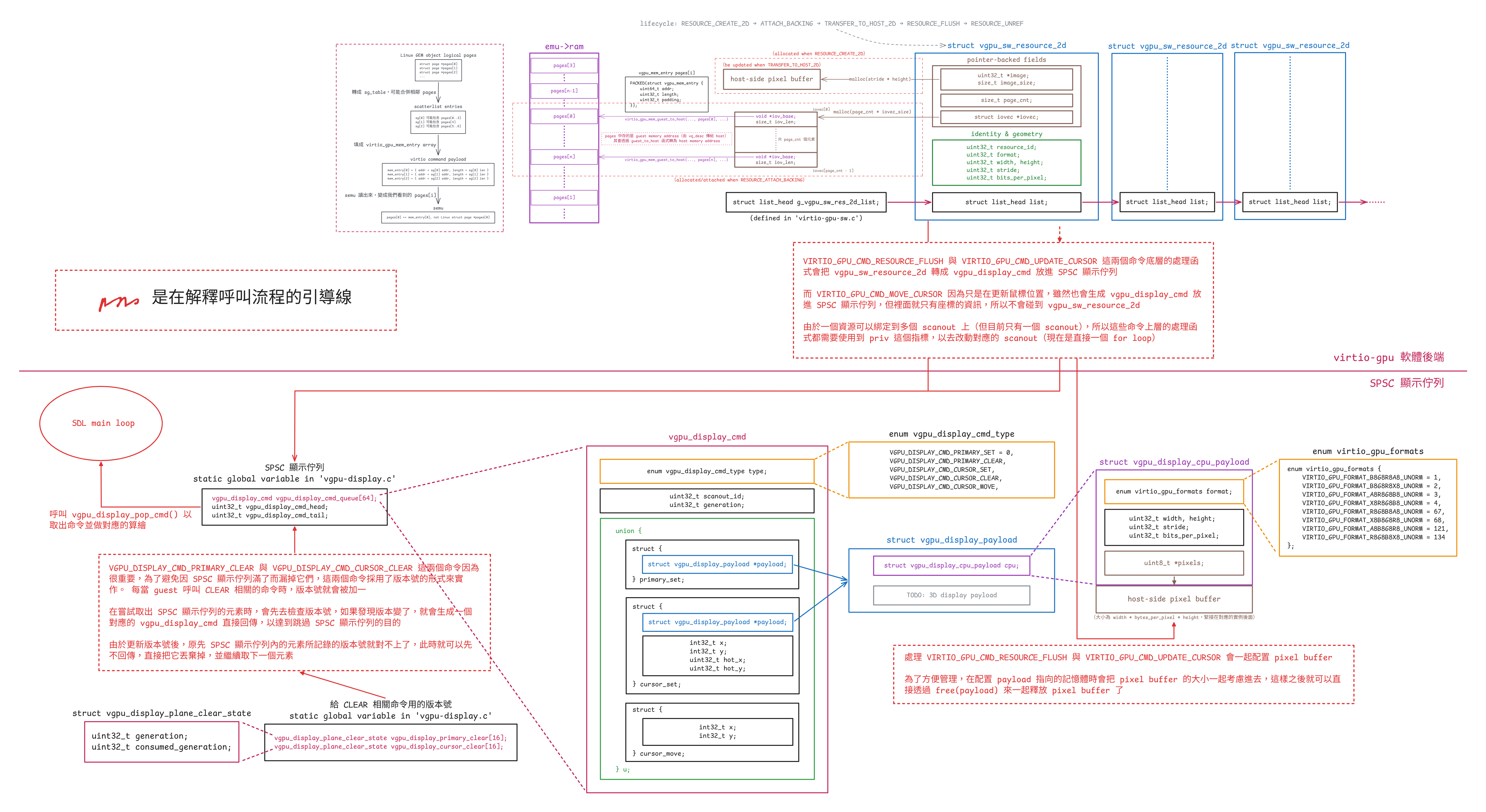

SPSC 顯示佇列定義在 vgpu-display.c。 這條佇列把 virtio-gpu 軟體後端產生的 struct vgpu_display_cmd 送到視窗後端。 生產者是虛擬機器執行緒，消費者是 SDL 執行緒

生產者會用 vgpu_display_push_cmd() 來發布資料。 這會先用 acquire load 來讀取 vgpu_display_cmd_tail，以確認佇列是否還有空間。 接著會把完整的 command entry 寫進 ring slot，再用 release store 發布新的 vgpu_display_cmd_head：

static void vgpu_display_push_cmd(struct vgpu_display_cmd *cmd)
{
    uint32_t head = __atomic_load_n(&vgpu_display_cmd_head, __ATOMIC_RELAXED);
    uint32_t tail = __atomic_load_n(&vgpu_display_cmd_tail, __ATOMIC_ACQUIRE);
    uint32_t next = (head + 1U) & VGPU_DISPLAY_CMD_QUEUE_MASK;

    if (next == tail) {
        vgpu_display_release_cmd(cmd);
        return;
    }

    vgpu_display_cmd_queue[head] = *cmd;
    __atomic_store_n(&vgpu_display_cmd_head, next, __ATOMIC_RELEASE);
}

消費者會在 vgpu_display_pop_queued_cmd() 裡面對同一個 vgpu_display_cmd_head 做 acquire load。 如果這次的 load 有看到生產者 release store 寫出的 head，就可以保證後面讀 entry 時必然能看見剛才發布的 command。 讀完後會再用 release store 把 tail 加一，以發布讀完的消息：

static bool vgpu_display_pop_queued_cmd(struct vgpu_display_cmd *cmd)
{
    uint32_t tail = __atomic_load_n(&vgpu_display_cmd_tail, __ATOMIC_RELAXED);
    uint32_t head = __atomic_load_n(&vgpu_display_cmd_head, __ATOMIC_ACQUIRE);

    if (tail == head)
        return false;

    *cmd = vgpu_display_cmd_queue[tail];
    __atomic_store_n(&vgpu_display_cmd_tail,
                     (tail + 1U) & VGPU_DISPLAY_CMD_QUEUE_MASK,
                     __ATOMIC_RELEASE);
    return true;
}

顯示佇列是 lossy 的。 如果 next == tail，vgpu_display_push_cmd() 會釋放這次命令並直接返回，避免 SDL 後端落後時阻塞虛擬機器執行緒

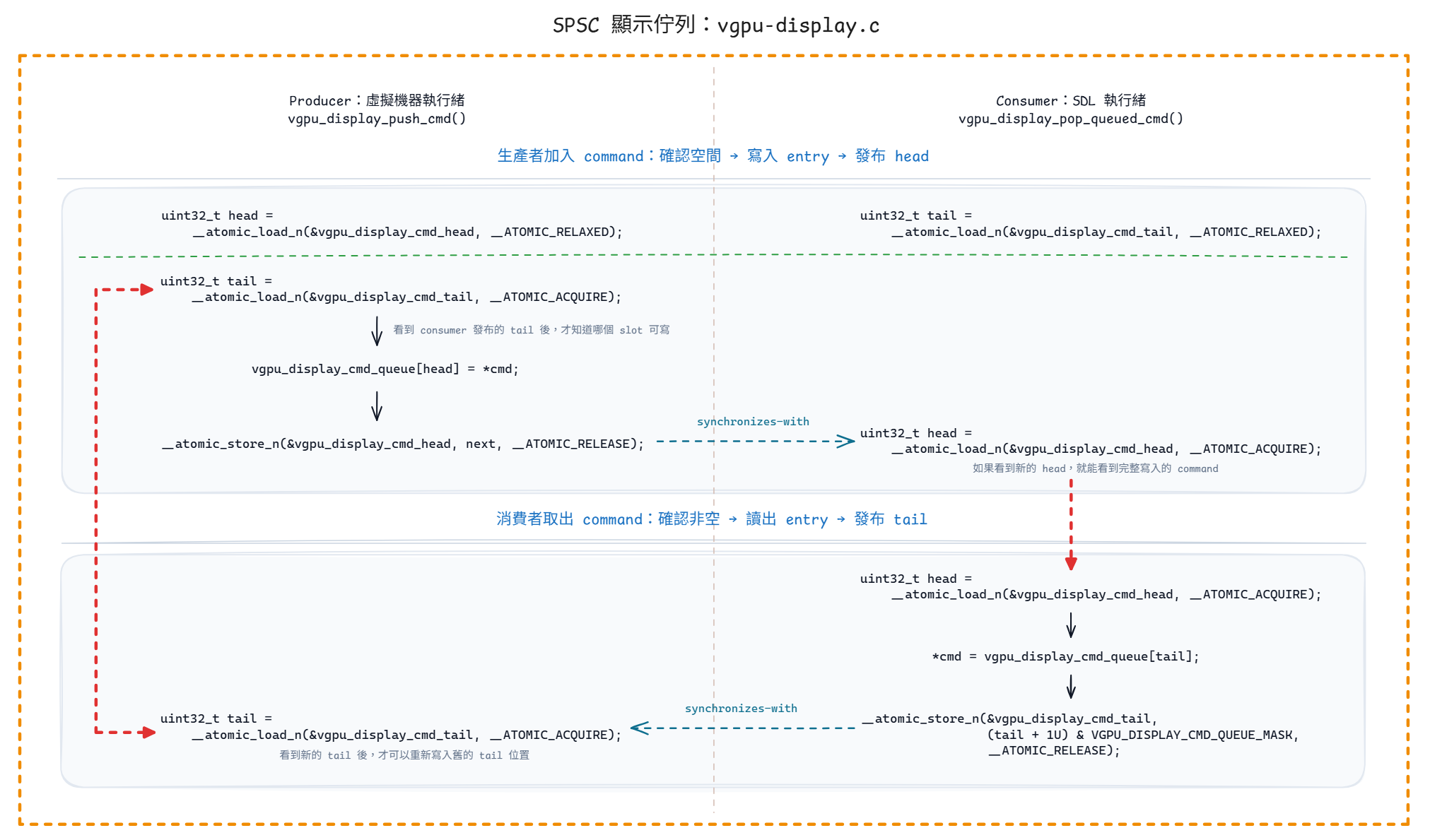

SPSC 顯示佇列的同步邊界

vinput 輸入佇列

SPSC 輸入佇列定義在 virtio-input-event.c。 每個 virtio-input 裝置各有一條 struct vinput_cmd_queue。 SDL 執行緒會把 SDL 事件轉成 struct vinput_cmd，推進鍵盤或滑鼠的輸入佇列，再由虛擬機器執行緒取出並交給 virtio-input 裝置模型。 生產者是 SDL 執行緒，消費者是虛擬機器執行緒

生產者會用 vinput_push_cmd() 來發布資料。 這會先讀自己的 queue->head，再用 acquire load 讀取 queue->tail，以確認佇列是否還有空間。 接著會把完整的輸入事件寫進 queue->entries[head]，再用 release store 發布新的 queue->head。 成功發布後，會再用 vinput_cmd_wake_pending 做 wake-up coalescing，以在必要時喚醒虛擬機器執行緒：

static bool vinput_push_cmd(int dev_id, const struct vinput_cmd *event)
{
    struct vinput_cmd_queue *queue = &vinput_cmd_queues[dev_id];
    uint32_t head = __atomic_load_n(&queue->head, __ATOMIC_RELAXED);
    uint32_t tail = __atomic_load_n(&queue->tail, __ATOMIC_ACQUIRE);
    uint32_t next = (head + 1U) & VINPUT_CMD_QUEUE_MASK;

    if (next == tail)
        return false;

    queue->entries[head] = *event;
    __atomic_store_n(&queue->head, next, __ATOMIC_RELEASE);

    if (!__atomic_exchange_n(&vinput_cmd_wake_pending, true, __ATOMIC_SEQ_CST))
        g_window.window_wake_backend();

    return true;
}

消費者會在 vinput_pop_cmd() 裡面對同一個 queue->head 做 acquire load。 如果這次的 load 有看到生產者 release store 寫出的 head，就可以保證後面讀 queue->entries[tail] 時必然能看見剛才發布的 struct vinput_cmd。 讀完後會再用 release store 發布新的 queue->tail，表示舊的 tail 位置已經讀完：

bool vinput_pop_cmd(int dev_id, struct vinput_cmd *event)
{
    struct vinput_cmd_queue *queue = &vinput_cmd_queues[dev_id];
    uint32_t tail = __atomic_load_n(&queue->tail, __ATOMIC_RELAXED);
    uint32_t head = __atomic_load_n(&queue->head, __ATOMIC_ACQUIRE);

    if (tail == head)
        return false;

    *event = queue->entries[tail];
    tail = (tail + 1U) & VINPUT_CMD_QUEUE_MASK;
    __atomic_store_n(&queue->tail, tail, __ATOMIC_RELEASE);

    return true;
}

輸入佇列也是 lossy 的。 如果 next == tail，vinput_push_cmd() 會直接回傳 false，代表丟棄了該 SDL 事件

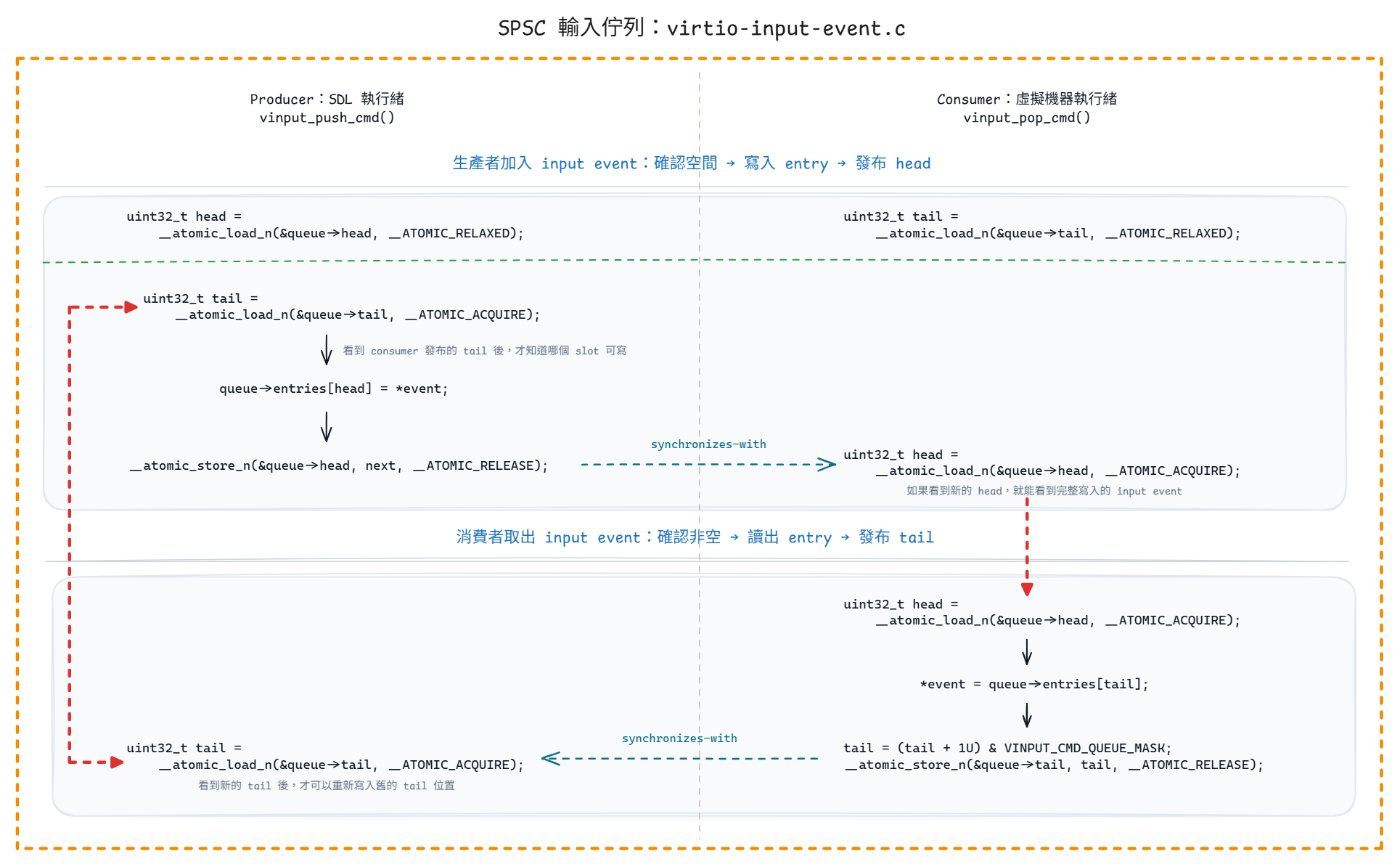

SPSC 輸入佇列的同步邊界

編譯期開關與 MMIO map

VirtIO-GPU 和 VirtIO-Input 都由 feature.h 的編譯期特徵旗標控制。 這些旗標會決定 main.c 是否編入對應裝置、視窗後端和事件路徑：

#ifndef SEMU_FEATURE_VIRTIOINPUT
#define SEMU_FEATURE_VIRTIOINPUT 1
#endif

#ifndef SEMU_FEATURE_VIRTIOGPU
#define SEMU_FEATURE_VIRTIOGPU 1
#endif

#define SEMU_HAS(x) SEMU_FEATURE_##x

MMIO map 的第一層 dispatch 在 main.c。 semu 把 0xF_______ 視為 MMIO 區間，每個裝置使用 1 MiB，因此 mem_load() / mem_store() 用 (addr >> 20) & MASK(8) 取出裝置區段：

• 0x49：emu.vkeyboard
• 0x4A：emu.vmouse
• 0x4B：emu.vgpu

讀取時只 dispatch 到對應裝置：

if ((addr >> 28) == 0xF) {
    switch ((addr >> 20) & MASK(8)) {
#if SEMU_HAS(VIRTIOINPUT)
    case 0x49:
        virtio_input_read(hart, &data->vkeyboard, addr & 0xFFFFF, width,
                          value);
        return;
    case 0x4A:
        virtio_input_read(hart, &data->vmouse, addr & 0xFFFFF, width,
                          value);
        return;
#endif
#if SEMU_HAS(VIRTIOGPU)
    case 0x4B:
        virtio_gpu_read(hart, &data->vgpu, addr & 0xFFFFF, width, value);
        return;
#endif
    }
}

寫入時除了呼叫對應裝置的暫存器寫入路徑，還會立刻同步裝置中斷狀態到 PLIC 啟用位元。 這是 guest 寫入 MMIO 後的即時 IRQ 更新路徑，完整的中斷模型會放到「中斷流程」一節來講：

case 0x49:
    virtio_input_write(hart, &data->vkeyboard, addr & 0xFFFFF, width,
                       value);
    emu_update_vinput_keyboard_interrupts(hart->vm);
    return;
case 0x4A:
    virtio_input_write(hart, &data->vmouse, addr & 0xFFFFF, width,
                       value);
    emu_update_vinput_mouse_interrupts(hart->vm);
    return;
case 0x4B:
    virtio_gpu_write(hart, &data->vgpu, addr & 0xFFFFF, width, value);
    emu_update_vgpu_interrupts(hart->vm);
    return;

MMIO 存取寬度也帶有裝置語意。 virtio-gpu 暫存器路徑目前採較保守的 32 位元 LW / SW 模型。 virtio-input 則會把通用的暫存器和裝置專用的組態空間分開處理

VirtIO 共通模型

Split virtqueue 的三個區塊

semu 目前使用的是 split virtqueue，其中只有 descriptor table 有特別寫結構體定義出來：

PACKED(struct virtq_desc {
    uint64_t addr;
    uint32_t len;
    uint16_t flags;
    uint16_t next;
});

而在規格中，對於 avail ring 與 used ring 的佈局示例如下：

struct virtq_avail {
#define VIRTQ_AVAIL_F_NO_INTERRUPT  1
    le16 flags;
    le16 idx; /* number of available ring entries posted by the driver */
    le16 ring[ /* Queue Size */ ];
    le16 used_event; /* only present when VIRTIO_F_EVENT_IDX is negotiated */
};

struct virtq_used {
#define VIRTQ_USED_F_NO_NOTIFY  1
    le16 flags;
    le16 idx; /* number of used entries completed by the device */
    struct virtq_used_elem ring[ /* Queue Size */];
    le16 avail_event; /* only present when VIRTIO_F_EVENT_IDX is negotiated */
};

/* le32 is used here for padding. */
struct virtq_used_elem {
    /* head descriptor index of the used chain */
    le32 id;
    /* bytes actually written by the device to writable buffers */
    le32 len;
};

一條 split virtqueue 由三個 guest RAM 區塊組成：

1. descriptor table：每個 descriptor 描述一段 guest buffer 的位址、長度、裝置可寫 / 可讀的屬性與下一個 descriptor 的索引。 如果 flags 帶有 VRING_DESC_F_NEXT，裝置就會沿著 next 走訪 descriptor chain
2. avail ring：guest 把可以交給裝置處理的 descriptor head 的索引寫進 avail->ring[]。 avail->idx 是 guest 新增的工作數量，驅動每新增一筆新工作，該值就會加 1。 要知道某筆工作落在 avail->ring[] 哪個位置，必須再對 ring 大小取模。 因此它不是直接拿來當索引用的
3. used ring：裝置處理完一條 descriptor chain 後，會把同一個 descriptor head 的索引與實際處理的長度寫進 used->ring[]。 used->idx 是裝置已完成工作的累計計數器

descriptor table 保存 buffer 的內容位置，avail ring 負責發布 descriptor chain 的起點，used ring 只回報完成結果。 avail / used 兩邊交換的是索引，不會搬動 descriptor 本體

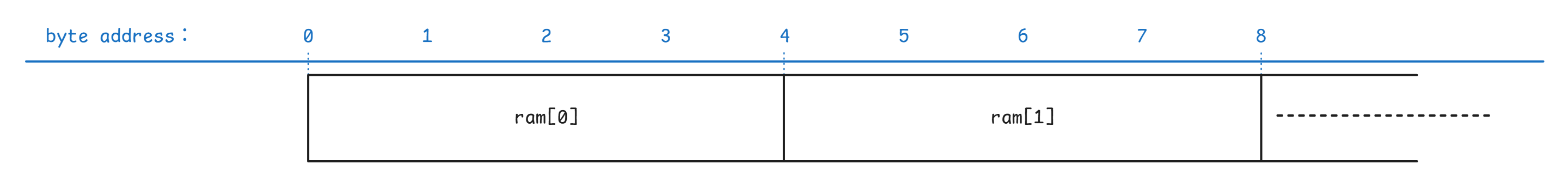

semu 的 guest RAM 字組索引視角

semu 中的 virtio_gpu_queue_t 與 virtio_input_queue_t 內都有 QueueNum、QueueDesc、QueueAvail、QueueUsed、last_avail 與 ready 欄位。 這些欄位是 guest RAM 內的字組索引，搭配各裝置狀態裡的 uint32_t *ram 使用。 後續 guest 與 host 要操作 virtqueue 時，底下的 handler 會用這些欄位來定位 avail ring、descriptor table 與 used ring

QueueDesc、QueueAvail、QueueUsed 等值會在對應的 virtio_xxx_reg_write 中設定：

static inline uint32_t virtio_input_preprocess(virtio_input_state_t *vinput,
                                               uint32_t addr)
{
    // 1. Check whether the address is within RAM
    if (addr >= RAM_SIZE)
        return virtio_input_set_fail(vinput), 0;

    // 2. Check whether the address is 4-byte aligned
    if (addr & 0b11)  // Check the lowest 2 bits
        return virtio_input_set_fail(vinput), 0;

    // 3. Convert the byte address to a uint32_t index
    return addr >> 2;  // Divide by 4
}
...
static bool virtio_input_reg_write(virtio_input_state_t *vinput,
                                   uint32_t addr,
                                   uint32_t value)
{
...
case _(QueueDriverLow):
    VIRTIO_INPUT_QUEUE.QueueAvail = virtio_input_preprocess(vinput, value);
    return true;
...
}

這會先檢查 guest 給的位址是否落在 RAM 的範圍內，而且必須是以 4 位元組對齊，這主要是因為 emu->ram 是以字組為元素的陣列，但 guest 給的 QueueDesc、QueueAvail、QueueUsed 都是位元組位址（byte address），所以要用 addr >> 2 將其轉成字組索引才能使用

Tips

其中 emu->ram 是 mmap() 出來的 guest RAM，所有裝置的 virtio_xxx_state_t.ram 都會指向它。 因此 vgpu->ram[index] 跟 vinput->ram[index] 看到的是同一塊記憶體

舉例來說，假設記憶體實際長這樣：

此時 guest 說 QueueDesc = 4，意思是「virtqueue 在第 4 個位元組的位置」。 但如果我們直接寫 ram[4]，C 語言會跳到第 4 個 uint32_t，也就是第 16 個位元組，跳過頭了，所以要做 4 >> 2 = 1，用 ram[1] 才對得上 4 位元組的單位

guest 說的位元組位址	>> 2 後	ram[] 索引
0	0	ram[0]
4	1	ram[1]
8	2	ram[2]
12	3	ram[3]

由於 avail ring 與 used ring 中的 flags 與 idx 欄位都是 le16，而 ram 是 uint32_t *，因此以 avail ring 為例，其在 ram 中的佈局看起來會如下面這樣：

┌─────────────────────────────────┬──────────────────────────┐
│     ram[queue->QueueAvail]      │ flags (low) | idx (high) │  ← Header
├─────────────────────────────────┼──────────────────────────┤
│   ram[queue->QueueAvail + 1]    │    ring[0]  |  ring[1]   │  ← Entries 0 & 1
│   ram[queue->QueueAvail + 2]    │    ring[2]  |  ring[3]   │  ← Entries 2 & 3
│   ram[queue->QueueAvail + 3]    │    ring[4]  |  ring[5]   │  ← Entries 4 & 5
└─────────────────────────────────┴──────────────────────────┘

因此如果 guest 寫入的位址為 0x00100000，則 QueueAvail 會變成 0x00040000。 也因為 vinput->ram 的型態是 uint32_t *，所以之後存取這段記憶體時會用 ram[0x00100000 >> 2]，而不是 ram[0x00100000]，所以才會說 QueueAvail 保存的是索引：

位元組視圖 (uint8_t*):     字組視圖 (uint32_t*):
┌────┬────┬────┬────┐     ┌──────────────┐
│ 0  │ 1  │ 2  │ 3  │  →  │   ram[0]     │
├────┼────┼────┼────┤     ├──────────────┤
│ 4  │ 5  │ 6  │ 7  │  →  │   ram[1]     │
├────┼────┼────┼────┤     ├──────────────┤
│ 8  │ 9  │ 10 │ 11 │  →  │   ram[2]     │
└────┴────┴────┴────┘     └──────────────┘

位元組位址 / 4 = uint32_t 索引

讓我們以 virtio_input_desc_handler 為例子來看一些使用範例：

1. 讀取 avail 與 used ring 的 idx 欄位

   uint32_t *ram = vinput->ram;
   uint16_t new_avail = ram[queue->QueueAvail] >> 16; /* virtq_avail.idx (le16) */
   uint16_t new_used = ram[queue->QueueUsed] >> 16; /* virtq_used.idx (le16) */

2. 讀取 avail ring 內的第 buffer_idx 個元素

   uint16_t queue_idx = queue->last_avail % queue->QueueNum;
   uint16_t buffer_idx = ram[queue->QueueAvail + 1 + queue_idx / 2] >>
                         (16 * (queue_idx % 2));

   這邊 last_avail 代表已處理過的 buffer 數量，由於 avail ring 是環形的，所以要藉由取模以得到下一個目標 buffer 的索引

   接下來的 queue->QueueAvail + 1 代表 avail ring 內 ring 的起始位址，+1 是為了跳過標頭。 queue_idx / 2 用來找到目標 buffer 在 ram 的哪個元素內，見上方 avail ring 在 ram 中的示意圖。 最後用 16 * (queue_idx % 2) 來找到對應的元素，一個 ram 的元素中有兩個 ring 的元素

   因此整個 buffer_idx 的計算其實是在讀取 ring[queue_idx] 的值，而該值代表的是目標 descriptor 索引，所以變數名稱才會是 buffer_idx

3. 讀取 descriptor

   uint32_t *desc;
   desc = &vinput->ram[queue->QueueDesc + buffer_idx * 4];
   vq_desc.addr = desc[0];  // Physical address of the buffer
   uint32_t addr_high = desc[1]; // Only 32-bit addressing is supported, so this must be 0
   vq_desc.len = desc[2];   // Buffer length
   vq_desc.flags = desc[3] & 0xFFFF;  // Flags

   *4 是因為每個 descriptor 佔 4 個 uint32_t，而算 flags 時取 & 0xFFFF 是因為 flags 在 desc[3] 的低 16 位

4. 寫入事件到 guest buffer

   ev = (struct virtio_input_event *)((uintptr_t)vinput->ram + vq_desc.addr);
   ev->type = input_ev[i].type;
   ev->code = input_ev[i].code;
   ev->value = input_ev[i].value;

   注意這邊 vinput->ram 是 host 的虛擬位址，其意義是 guest 記憶體在 semu 中的起始位址（用 mmap() 建出的一塊記憶體），而 vq_desc.addr 是 guest 的實體位址，因此相加就可以得到目標 virtio_input_event（descriptor 指向的 buffer）的 host 虛擬位址，後續便可以直接操作該 buffer

5. 更新 used ring

   uint32_t vq_used_addr = queue->QueueUsed + 1 + (new_used % queue->QueueNum) * 2;
   ram[vq_used_addr] = buffer_idx;
   ram[vq_used_addr + 1] = sizeof(struct virtio_input_event);

   與上方一樣，new_used % queue->QueueNum 是在計算目標 used ring entry 的索引，*2 是因為每個 used ring entry 佔 2 個 uint32_t（id + len）。 接著就依序填入目標 used ring entry 的 id 與 len 欄位

總而言之，virtqueue 操作的流程大致如下：

1. Linux 配置 virtqueue 記憶體
   • vring_create_virtqueue()
   • 在 guest RAM 中配置 descriptor table, avail ring, used ring
2. Linux 寫入 MMIO 暫存器（透過 writel），見 vm_setup_vq：
   • writel(addr_low, base + 0x080)：QUEUE_DESC_LOW
   • writel(addr_high, base + 0x084)：QUEUE_DESC_HIGH
   • writel(addr_low, base + 0x090)：QUEUE_AVAIL_LOW
   • writel(addr_high, base + 0x094)：QUEUE_AVAIL_HIGH
   • writel(addr_low, base + 0x0a0)：QUEUE_USED_LOW
   • writel(addr_high, base + 0x0a4)：QUEUE_USED_HIGH
   • writel(1, base + 0x044)：QUEUE_READY
3. SEMU 接收 MMIO 的寫入（virtio_xxx_reg_write）
   • case QueueDescLow：儲存 descriptor table 位址
   • case QueueDriverLow：儲存 available ring 位址
   • case QueueDeviceLow：儲存 used ring 位址
   • case QueueReady：標記 virtqueue 已就緒
4. 之後 SEMU 就可以藉由這些位址存取 guest 的 virtqueue 了
   • ram[queue->QueueDesc + offset]
   • ram[queue->QueueAvail + offset]
   • ram[queue->QueueUsed + offset]

Linux virtio core 的對照

如果和 Linux guest 驅動對照，Linux 端通常不會直接碰 avail->ring[] 或 used->ring[] 這些欄位，而是透過 struct virtqueue * 與 virtio core 提供的輔助函式來操作 virtqueue

以 virtgpu_vq.c 為例，驅動端會把 scatter-gather list 交給 virtqueue_add_sgs()，必要時用 virtqueue_kick_prepare() / virtqueue_notify() 通知裝置，之後再用 virtqueue_get_buf() 收回完成的 buffer：

static int virtio_gpu_queue_ctrl_sgs(struct virtio_gpu_device *vgdev,
                                     struct virtio_gpu_vbuffer *vbuf,
                                     ...)
{
    struct virtqueue *vq = vgdev->ctrlq.vq;
    ...
    ret = virtqueue_add_sgs(vq, sgs, outcnt, incnt, vbuf, GFP_ATOMIC);
    ...
}

void virtio_gpu_notify(struct virtio_gpu_device *vgdev)
{
    ...
    notify = virtqueue_kick_prepare(vgdev->ctrlq.vq);
    ...
    if (notify)
        virtqueue_notify(vgdev->ctrlq.vq);
}

static void reclaim_vbufs(struct virtqueue *vq, struct list_head *reclaim_list)
{
    ...
    while ((vbuf = virtqueue_get_buf(vq, &len))) {
        ...
    }
}

在 Linux 驅動這一層，struct virtqueue 代表的是一條已初始化的 virtqueue 實例，驅動可以透過它看到 virtqueue 的編號、剩餘空間與 callback 這些執行期資訊，但 split virtqueue 的記憶體佈局並不是直接在這一層展開的：

struct virtqueue {
  struct list_head list;
  void (*callback)(struct virtqueue *vq);
  const char *name;
  struct virtio_device *vdev;
  unsigned int index;
  unsigned int num_free;
  unsigned int num_max;
  bool reset;
  void *priv;
};

int virtqueue_add_sgs(struct virtqueue *vq, ...);
bool virtqueue_kick(struct virtqueue *vq);
void *virtqueue_get_buf(struct virtqueue *vq, unsigned int *len);

struct virtqueue 內並沒有三個 split virtqueue ring 的成員。 Linux 驅動手上拿到的是公開的 struct virtqueue *。 當驅動呼叫 virtqueue_add_sgs()、virtqueue_get_buf() 這類輔助函式，控制流程進入 virtio_ring.c 之後，virtio core 會先利用 to_vvq(_vq) 與這個指標取得外層的 struct vring_virtqueue

如果借用資料結構的術語，這裡可以把它看成一種 intrusive 的佈局：struct virtqueue 不會被獨立配置，只會在 struct vring_virtqueue 內作為成員 vq 出現。 而 to_vvq(_vq) 則是搭配的 container_of 慣用法，可以從成員 vq 的實例位址回推出外層 struct vring_virtqueue 結構本體的起始位址：

struct vring_virtqueue_split {
    struct vring vring;
    ...
};

struct vring_virtqueue {
    struct virtqueue vq;
    ...
    enum vq_layout layout;
    ...
    union {
        struct vring_virtqueue_split split;
        ...
    };
};

#define to_vvq(_vq) container_of_const(_vq, struct vring_virtqueue, vq)

接著 virtio core 會依 layout 判斷這條 virtqueue 目前使用的是 packed ring、split ring，或 in-order variant。 若是 split ring，後續會透過 VIRTQUEUE_CALL dispatch 到 split ops，使用的就是 union 裡的 split 成員，也就是 vq->split

而這個 vq->split.vring 才是實際指向三個 ring 的地方，struct vring 內會把 split virtqueue 的三塊記憶體收在一起：

struct vring {
    unsigned int num;
    vring_desc_t *desc;
    vring_avail_t *avail;
    vring_used_t *used;
};

整體的對應關係如下：

展開呼叫流程圖

[include/linux/virtio.h:34] struct virtqueue *
  │
  │  Linux 驅動手上拿到的公開 virtqueue handle
  ↓
[drivers/virtio/virtio_ring.c:282] to_vvq(_vq)
  │
  │  container_of_const(_vq, struct vring_virtqueue, vq)
  │  從成員 vq 的位址回推出外層 struct vring_virtqueue
  ↓
[drivers/virtio/virtio_ring.c:192] struct vring_virtqueue
  │
  │  內含 struct virtqueue vq;
  │  再依 layout 決定要走 packed、split 或 in-order variant
  ↓
[drivers/virtio/virtio_ring.c:106] vq->split / struct vring_virtqueue_split
  │
  │  split ring 版本的私有狀態
  │  vq->split.vring 指向實際 ring 佈局
  ↓
[include/uapi/linux/virtio_ring.h:155] struct vring
  │
  │  儲存三個 ring 的指標
  ↓
[include/uapi/linux/virtio_ring.h:104] struct vring_desc
[include/uapi/linux/virtio_ring.h:111] struct vring_avail
[include/uapi/linux/virtio_ring.h:128] struct vring_used

struct vring 指向的三塊 split virtqueue 記憶體佈局如下：

struct vring_desc {
    __virtio64 addr;
    __virtio32 len;
    __virtio16 flags;
    __virtio16 next;
};

struct vring_avail {
    __virtio16 flags;
    __virtio16 idx;
    __virtio16 ring[];
};

struct vring_used_elem {
    __virtio32 id;
    __virtio32 len;
};

struct vring_used {
    __virtio16 flags;
    __virtio16 idx;
    vring_used_elem_t ring[];
};

這與本章一開始講的前後呼應：

1. descriptor table：真正描述 buffer 的地方。 每個 struct vring_desc 都含有一段 guest buffer 的位址與長度。 如果 flags 帶有 VRING_DESC_F_NEXT，則會沿著 next 走訪 descriptor chain
2. avail ring：驅動會把「哪一條 descriptor chain 可以讓裝置使用」寫到 struct vring_avail。 avail->ring[] 裡放的是 descriptor head 索引，也就是一條鏈的起點。 avail->idx 則表示驅動目前總共公開了多少筆可用工作
3. used ring：裝置做完之後，會把「已經完成的 descriptor chain」寫到 struct vring_used。 used->ring[] 裡的每個元素是 struct vring_used_elem，裡面記的是 head descriptor 的 id 與實際的處理長度 len。 used->idx 則表示裝置目前總共完成了多少筆工作

如果把一筆 split virtqueue 請求的操作順序攤開，大致會是下面這樣：

1. 驅動先在 descriptor table 裡準備好一條 descriptor chain。 這條鏈描述的是「請求的 buffer 在哪裡、回應的 buffer 在哪裡、哪些是裝置可寫的 buffer」
2. 這條鏈準備好之後，驅動會把 head descriptor 的索引寫進 avail->ring[avail->idx % num]，因此 avail ring 裡存的是「descriptor chain 起點的索引」，不是 descriptor 的內容本身
3. 接著驅動增加 avail->idx，表示又多發布了一筆工作給裝置。 準備好後會透過 virtqueue_kick_prepare() / virtqueue_notify() 通知裝置
4. 裝置看到 avail->idx 前進之後，會到 avail->ring[] 取出這筆工作的 head 索引，再回到 descriptor table，沿著 next 走完整條 descriptor chain
5. 當裝置做完這筆工作之後，它會把同一個 head 索引寫進 used->ring[used->idx % num].id，再把實際處理長度寫進 used->ring[used->idx % num].len
6. 最後裝置增加 used->idx。 驅動之後只要發現 used->idx 比自己上次看到的大，就知道又有新的完成項目可以回收

因此 descriptor table 類似是靜態記錄 buffer 位址與長度的區域，avail ring 則負責「排隊等待裝置消費」，used ring 則負責「回報哪些工作已經完成」。 avail / used 兩邊都只會交換索引，不會直接搬動 descriptor 的內容

Linux 的 virtio core 會替驅動處理這些細節。 把 buffer 放進 virtqueue 時，virtqueue_add_split() 會先填好 descriptor，再把 head 索引寫進 avail->ring[avail_idx_shadow % num]，最後才增加 avail->idx：

static inline int virtqueue_add_split(struct vring_virtqueue *vq, ...)
{
    ...
    avail = vq->split.avail_idx_shadow & (vq->split.vring.num - 1);
    vq->split.vring.avail->ring[avail] =
        cpu_to_virtio16(vq->vq.vdev, head);
    ...
    vq->split.avail_idx_shadow++;
    vq->split.vring.avail->idx =
        cpu_to_virtio16(vq->vq.vdev, vq->split.avail_idx_shadow);
    ...
}

而把完成結果取回來時，virtqueue_get_buf_ctx_split() 會利用 more_used_split() 這個輔助函式判斷 used->idx 是否有前進：

static bool virtqueue_poll_split(const struct vring_virtqueue *vq,
         unsigned int last_used_idx)
{
  return (u16)last_used_idx != virtio16_to_cpu(vq->vq.vdev,
      vq->split.vring.used->idx);
}
...
static bool more_used_split(const struct vring_virtqueue *vq)
{
    return virtqueue_poll_split(vq, vq->last_used_idx);
}

再從 used->ring[last_used_idx % num] 取出完成的 head 索引與長度：

static void *virtqueue_get_buf_ctx_split(struct vring_virtqueue *vq,
                                         unsigned int *len,
                                         void **ctx)
{
    ...
    if (!more_used_split(vq)) {
        ...
        return NULL;
    }
    ...
    last_used = (vq->last_used_idx & (vq->split.vring.num - 1));
    i = virtio32_to_cpu(vq->vq.vdev,
                        vq->split.vring.used->ring[last_used].id);
    *len = virtio32_to_cpu(vq->vq.vdev,
                           vq->split.vring.used->ring[last_used].len);
    ...
    vq->last_used_idx++;
    ...
}

把 virtqueue_add_split()、more_used_split() 與 virtqueue_get_buf_ctx_split() 放在一起看，split virtqueue 裡的 idx 可以這樣理解：

1. avail->idx 與 used->idx 都是持續遞增的累計計數器，不是 ring array 的直接索引。 前者表示驅動目前總共發布了多少筆工作，後者表示裝置目前總共完成了多少筆工作
2. 真正代表 ring array 的索引，要用 idx % QueueNum 去取模。 Linux virtio core 內部常寫成 & (num - 1)

Tips

virtqueue 大小需要是 2 的冪次

到了 semu 這邊，可以看到幾個和這套規則對應的實作：

1. queue->last_avail 是 semu 自己維護的裝置端處理進度，表示 host 已經處理到第幾筆 avail entry 了。 只要 last_avail != avail->idx，就代表 avail ring 裡還有新的工作沒被消費
2. 藉由把 last_avail 對 QueueNum 取模，可以得到 queue_idx，表示這一筆工作目前落在 avail ring 的哪一個 slot
3. buffer_idx 則是從 avail->ring[queue_idx] 取出的 descriptor head 索引，它表示要處理 descriptor table 裡的哪一條 descriptor chain，和 queue_idx 的 ring slot 編號不是同一件事

如前所述，目前 semu 沒有像 linux virtio core 一樣的函式，而是直接做位址的計算。 因為 QueueAvail、QueueUsed 存的是 guest RAM 裡的字組索引，所以：

1. ram[queue->QueueAvail] 的低 16 位是 virtq_avail.flags，高 16 位是 virtq_avail.idx
2. ram[queue->QueueUsed] 的低 16 位是 virtq_used.flags，高 16 位是 virtq_used.idx
3. avail->ring[] 的每個元素是 16 位元的 descriptor 索引，因此讀取時要用 queue->QueueAvail + 1 + queue_idx / 2 找到對應的 32 位元字組，再用 >> (16 * (queue_idx % 2)) 取出高半部或低半部
4. used->ring[] 的每個元素由 id 和 len 這兩個 32 位元的欄位組成，所以 semu 寫回時會用 queue->QueueUsed + 1 + slot * 2 當起點，連續寫兩個字組

這邊再貼一次，semu 目前只有 descriptor table 有特別寫結構體定義出來，定義在 virtio.h：

PACKED(struct virtq_desc {
    uint64_t addr;
    uint32_t len;
    uint16_t flags;
    uint16_t next;
});

VirtIO MMIO 相關

VirtIO MMIO 的共通暫存器用來提供裝置識別、特徵協商、virtqueue 配置、狀態與中斷等功能。 在 semu 中這些共通暫存器的位址被定義在 virtio.h 裡的 VIRTIO_REG_LIST。 現在還沒有一個通用層（我之後有打算要做），每個裝置仍需要各自實作讀寫 MMIO 的處理函式，來決定要回報哪些特徵位元，以及裝置專用的組態空間可以用哪種存取寬度來讀寫

在規格中特徵由一個集合來表示，共有 128 位元，其中

• 第 0-23、50-127 位元：給特定裝置型別使用
• 第 24-41 位元：給 virtqueue / transport / 特徵協商等共通機制使用
• 第 42-49、128+ 位元：保留給未來擴充

但因為 VirtIO 的 MMIO 一次只能操作 32 位元，所以在特徵協商時 guest 會先寫 DeviceFeaturesSel 來選它要讀哪一部分，然後才去讀 DeviceFeatures 看裝置支援哪些特徵：

• DeviceFeaturesSel = 0 -> DeviceFeatures 回傳第 0-31 的特徵位元
• DeviceFeaturesSel = 1 -> DeviceFeatures 回傳第 32-63 的特徵位元
• DeviceFeaturesSel = 2 -> DeviceFeatures 回傳第 64-95 的特徵位元
• DeviceFeaturesSel = 3 -> DeviceFeatures 回傳第 96-127 的特徵位元

而 semu 目前的實作中，virtio-gpu 只有支援 VIRTIO_GPU_F_EDID（第 1 位元）與
VIRTIO_F_VERSION_1（第 32 位元）這兩個特徵，所以在 DeviceFeaturesSel = 0 的情況下會回報 VIRTIO_GPU_F_EDID，DeviceFeaturesSel = 1 則會回報 VIRTIO_F_VERSION_1。 virtio-input 則是分別會回報 VIRTIO_INPUT_FEATURES_0 與 VIRTIO_INPUT_FEATURES_1

virtqueue 相關的部分，guest 會先讀 QueueNumMax 來知道目標 virtqueue 的大小，virtio-gpu 與 virtio-input 目前都回報 1024。 guest 接著會寫 QueueSel 來選要設定哪一條 virtqueue，再把 virtqueue 大小寫到 QueueNum，並把 descriptor table、avail ring 與 used ring 的位址分別寫入 QueueDescLow/High、QueueDriverLow/High 與 QueueDeviceLow/High 這三組暫存器。 這三組位址暫存器各自拆成低 32 位與高 32 位：QueueDescLow、QueueDriverLow、QueueDeviceLow 保存位址低 32 位，對應的 QueueDescHigh、QueueDriverHigh 與 QueueDeviceHigh 則保存位址高 32 位

由於目前 semu 的 guest 是 riscv32 的，所以這三組暫存器的高 32 位必須是 0，否則裝置會進入錯誤狀態。 低 32 位會經過 virtio_gpu_preprocess() / virtio_input_preprocess() 這類 preprocess helper，從 guest 寫入的位元組位址轉成 uint32_t *ram 的字組索引

QueueReady 被設為 1 時，semu 會檢查 descriptor table、avail ring、used ring 的完整範圍是否仍落在 guest RAM 內，並把 last_avail 初始化為目前的 avail->idx。 這代表裝置從 QueueReady 之後才可以開始消費這條 virtqueue

Status 是 guest 和裝置協調生命週期的主要暫存器，semu 目前：

• 以 VIRTIO_STATUS__DRIVER_OK 這個位元來判斷 driver 是否已經完成初始化
• 消費 QueueNotify 或 eventq 前會檢查 DRIVER_OK 與 virtqueue 是否已經準備好了
• 錯誤路徑會把 VIRTIO_STATUS__DEVICE_NEEDS_RESET 設到 Status
  • 如果當時已有設好 DRIVER_OK，還會再把 VIRTIO_INT__CONF_CHANGE 設到 InterruptStatus，表示裝置狀態變了，guest 可能要檢查一下

InterruptStatus 用來保存裝置端待處理的 VirtIO 中斷位元。 guest 寫 InterruptACK 時，semu 會用 InterruptStatus &= ~value 清掉對應的位元。 VIRTQ_AVAIL_F_NO_INTERRUPT 則只影響裝置完成 used ring 更新後要不要設 VIRTIO_INT__USED_RING 通知 guest，就算有設，裝置完成工作後還是會正常把完成的 descriptor head 寫回 used->ring[...]、把實際處理的長度寫到 len 並更新 used->idx，只是不用設中斷來通知 guest 而已，guest 仍然可以看到工作完成

MMIO 存取寬度也有裝置差異，virtio-gpu 和 virtio-input 現在雖然都是使用 VirtIO MMIO 的介面，但兩邊對暫存器讀寫寬度的限制並不完全一樣。 virtio-gpu.c 採用的是最保守的 32 位元模型：只有 LW / SW 合法，LB / LH 這類較窄的存取一律視為未對齊。 virtqueue 位址的高 32 位元也必須是 0，否則 virtio_gpu_set_fail() 會把裝置推進 DEVICE_NEEDS_RESET

virtio-input 則分開處理兩段位址。 virtio_input_read() / virtio_input_write() 會先判斷這次碰到的是不是裝置組態空間（0x100），再套用不同的對齊規則：

• 0x100 之前的通用暫存器：只允許對齊到 32 位元的 LW / SW
• 0x100 與之後的裝置組態空間：允許 8/16/32 位元，只要符合自然對齊即可

這個差異直接關係到 virtio_input_config 能不能滿足規格要求的逐位元組、逐半字組讀取的行為，在程式碼裡寫得很直接：

void virtio_input_read(hart_t *vm,
                       virtio_input_state_t *vinput,
                       uint32_t addr,
                       uint8_t width,
                       uint32_t *value)
{
    ...
    bool is_cfg = virtio_input_is_config_access(addr, access_size);

    if (!is_cfg) {
        if (access_size != 4 || (addr & 0x3)) {
            vm_set_exception(vm, RV_EXC_LOAD_MISALIGN, vm->exc_val);
            return;
        }
    } else {
        if (addr & (access_size - 1)) {
            vm_set_exception(vm, RV_EXC_LOAD_MISALIGN, vm->exc_val);
            return;
        }
    }
    ...
}

由於所有讀寫 guest 可見的 virtio-input 狀態的函式都只在虛擬機器執行緒執行：SDL 執行緒只負責把事件推進 SPSC 輸入佇列，後續再由虛擬機器執行緒呼叫 virtio_input_drain_host_events() 消費。 因此這裡不需要有鎖

VirtIO-GPU 2D

VirtIO-GPU 2D：資料結構

virtio_gpu_state_t 與 virtio_gpu_queue_t

（架構示意圖，注意 vgpu_sw_resource_2d 不在此圖內，因為它由軟體後端自行維護，不直接與 emu_state_t 有關）

對應的結構定義如下（device.h）：

typedef struct {
    uint32_t QueueNum;
    uint32_t QueueDesc;
    uint32_t QueueAvail;
    uint32_t QueueUsed;
    uint16_t last_avail;
    bool ready;
} virtio_gpu_queue_t;

typedef struct {
    uint32_t DeviceFeaturesSel;
    uint32_t DriverFeatures;
    uint32_t DriverFeaturesSel;
    uint32_t QueueSel;
    virtio_gpu_queue_t queues[2];
    uint32_t Status;
    uint32_t InterruptStatus;
    uint32_t *ram;
    void *priv;
} virtio_gpu_state_t;

virtio_gpu_state_t 是 semu 保存 virtio-gpu 可見狀態的核心結構，但它不是完整的 GPU 後端物件。 它主要保存以下幾部分：

• DeviceFeaturesSel、DriverFeatures、DriverFeaturesSel：對應特徵協商相關的暫存器
• QueueSel：表示 guest 目前正在設定哪一條 virtqueue
• queues[2]：保存 controlq 與 cursorq 各自的 virtqueue 佈局與執行進度
  • queues[0] 對應到 controlq
  • queues[1] 對應到 cursorq
• Status、InterruptStatus：保存裝置狀態與待處理的中斷
• ram：指向 guest RAM，讓裝置可以直接讀寫 descriptor table 與 avail/used ring
• priv：指向 virtio_gpu_data_t，保存 scanout 相關的 host 資訊

virtio_gpu_queue_t 則是 semu 追蹤單一 virtqueue 所需的狀態：

• QueueNum：這條 virtqueue 的 ring 大小
• QueueDesc：descriptor table 在 guest RAM 裡的起點
• QueueAvail：avail ring 在 guest RAM 裡的起點
• QueueUsed：used ring 在 guest RAM 裡的起點
• last_avail：裝置上次已經處理到哪個 avail 索引
• ready：guest 是否已完成這條 virtqueue 的配置，並把它設成可用

這些欄位具體的意義前面已經提過了，這邊就不再贅述

priv 指向 virtio_gpu_data_t。 這個結構保存了每個 scanout 的 host 中繼資料，包含寬高、啟用狀態，以及目前綁到 scanout 的主平面資源 id、鼠標資源 id 與來源矩形。 其對應的結構本體定義在 virtio-gpu.h：

struct virtio_gpu_scanout_info {
    uint32_t width, height;
    uint32_t enabled;
    uint32_t primary_resource_id;
    uint32_t cursor_resource_id;
    uint32_t src_x, src_y, src_w, src_h;
};

typedef struct {
    struct virtio_gpu_scanout_info scanouts[VIRTIO_GPU_MAX_SCANOUTS];
    uint32_t num_scanouts;
} virtio_gpu_data_t;

這裡可以把狀態來源先分清楚：

• virtio_gpu_state_t
  • 保存 guest 驅動透過 MMIO 改動的特徵協商、virtqueue、裝置狀態與中斷狀態
• virtio_gpu_data_t
  • 保存 host 宣告給 guest 的 scanout 尺寸與啟用狀態，以及 guest 後來用 SET_SCANOUT 綁定的主平面資源 id 與來源矩形
• vgpu_sw_resource_2d
  • 軟體後端保存的 2D 資源本體，包含格式、尺寸、backing、host image buffer 與串列節點。 它不負責記錄 scanout 綁定

main.c 初始化 virtio-gpu 時，每條 scanout 都會藉由 virtio_gpu_register_scanout() 登記到 scanouts[] 這張表裡面：

uint32_t virtio_gpu_register_scanout(virtio_gpu_state_t *vgpu,
                                     uint32_t width,
                                     uint32_t height)
{
    int scanout_num = PRIV(vgpu)->num_scanouts;
    ...
    PRIV(vgpu)->scanouts[scanout_num].width = width;
    PRIV(vgpu)->scanouts[scanout_num].height = height;
    PRIV(vgpu)->scanouts[scanout_num].enabled = 1;
    PRIV(vgpu)->scanouts[scanout_num].primary_resource_id = 0;
    PRIV(vgpu)->scanouts[scanout_num].cursor_resource_id = 0;
    PRIV(vgpu)->scanouts[scanout_num].src_x = 0;
    PRIV(vgpu)->scanouts[scanout_num].src_y = 0;
    PRIV(vgpu)->scanouts[scanout_num].src_w = 0;
    PRIV(vgpu)->scanouts[scanout_num].src_h = 0;

    PRIV(vgpu)->num_scanouts++;

    return (uint32_t) scanout_num;
}

回傳的 scanout_num 就是 guest 看到的 scanout_id。 後續 GET_DISPLAY_INFO、GET_EDID 與 SET_SCANOUT 會用同一個 id 來查找這張 scanouts[] 表

像 1024x768 這種初始的輸出尺寸，不會放在 vgpu_sw_resource_2d 或 virtqueue 狀態裡。 semu 會先透過 priv 把它登記到 virtio_gpu_data_t.scanouts[]，等 guest 驅動偵測裝置並送出 GET_DISPLAY_INFO 命令時，再從這張表把資料回傳給 guest：

void virtio_gpu_get_display_info_handler(virtio_gpu_state_t *vgpu,
                                         struct virtq_desc *vq_desc,
                                         uint32_t *plen)
{
    ...
    int scanout_num = PRIV(vgpu)->num_scanouts;
    for (int i = 0; i < scanout_num; i++) {
        response->pmodes[i].r.width = PRIV(vgpu)->scanouts[i].width;
        response->pmodes[i].r.height = PRIV(vgpu)->scanouts[i].height;
        response->pmodes[i].enabled = PRIV(vgpu)->scanouts[i].enabled;
    }
    ...
}

從上面這段 GET_DISPLAY_INFO 的程式碼可以看出 scanout 的規格資料是從 priv ⭢ virtio_gpu_data_t ⭢ scanouts[] 這條路徑提供給 guest 的

由於 priv 和 ram 都是 host 提供給裝置的基礎設施的指標，不屬於可重設的裝置狀態，所以在重置時它們會被保存下來。 相對地，virtqueue 的狀態、特徵協商與中斷狀態這些都屬於可重設的裝置狀態，所以和 ram、priv 不一樣，會隨著 guest 重置一起被清掉

另外，g_vgpu_sw_res_2d_list 保存的 2D 資源也屬於執行期狀態：軟體後端重置時會逐一釋放這條串列上的 vgpu_sw_resource_2d，並把 scanouts[] 裡的主平面綁定清零、發出 PRIMARY_CLEAR / CURSOR_CLEAR 讓視窗後端同步清畫面

所以在重置時，軟體後端會先把 2D 資源、scanout 主平面綁定等執行期狀態釋放掉，再做通用的 memset 清零裝置暫存器，最後把 ram / priv 還原回去：

// virtio-gpu-sw.c
static void vgpu_sw_reset(virtio_gpu_state_t *vgpu)
{
    for (uint32_t i = 0; i < PRIV(vgpu)->num_scanouts; i++) {
        PRIV(vgpu)->scanouts[i].primary_resource_id = 0;
        PRIV(vgpu)->scanouts[i].cursor_resource_id = 0;
        PRIV(vgpu)->scanouts[i].src_x = 0;
        PRIV(vgpu)->scanouts[i].src_y = 0;
        PRIV(vgpu)->scanouts[i].src_w = 0;
        PRIV(vgpu)->scanouts[i].src_h = 0;
        vgpu_display_publish_primary_clear(i);
        vgpu_display_publish_cursor_clear(i);
    }

    struct list_head *curr, *next;
    list_for_each_safe (curr, next, &g_vgpu_sw_res_2d_list) {
        struct vgpu_sw_resource_2d *res_2d =
            list_entry(curr, struct vgpu_sw_resource_2d, list);

        vgpu_sw_destroy_resource_2d(res_2d);
    }
}

// virtio-gpu.c
static void virtio_gpu_update_status(virtio_gpu_state_t *vgpu, uint32_t status)
{
    vgpu->Status |= status;
    if (status)
        return;

    if (g_virtio_gpu_backend.reset)
        g_virtio_gpu_backend.reset(vgpu);

    /* Reset VirtIO device state (feature negotiation, queue descriptors,
     * avail/used rings, status and interrupt registers). 'ram' and 'priv' are
     * infrastructure pointers provided by the host, not device state, so
     * they are saved and restored across the memset.
     *
     * 'vgpu->priv' (virtio_gpu_data_t) is intentionally NOT reset here.
     * It holds host-configured scanout info (display dimensions / enabled
     * flags) set up before the guest driver probes the device. The guest
     * re-queries this via CMD_GET_DISPLAY_INFO after each reset, so it must
     * survive. Renderer-specific bindings and resources live behind the
     * backend hook and are reset before the generic device state is cleared.
     */
    uint32_t *ram = vgpu->ram;
    void *priv = vgpu->priv;
    memset(vgpu, 0, sizeof(*vgpu));
    vgpu->ram = ram;
    vgpu->priv = priv;
}

對於 virtqueue 狀態之類的資訊，目前是透過 MMIO 的寫入來逐步建立起來的，前面已經講過個欄位的意義了，現在我們來看一下具體的實作與操作流程。 MMIO 的寫入會在 virtio_gpu_reg_write() 內處理，guest 對 virtqueue 的操作會在這裡分派下去：

case _(QueueSel):
    if (value < ARRAY_SIZE(vgpu->queues))
        vgpu->QueueSel = value;
    else
        virtio_gpu_set_fail(vgpu);
    return true;
case _(QueueNum):
    if (value > 0 && value <= VIRTIO_GPU_QUEUE_NUM_MAX)
        VIRTIO_GPU_QUEUE.QueueNum = value;
    else
        virtio_gpu_set_fail(vgpu);
    return true;
case _(QueueReady):
    VIRTIO_GPU_QUEUE.ready = value & 1;
    if (value & 1) {
        /* Validate that the full rings fit in guest RAM before allowing
         * the queue to go live. virtio_gpu_preprocess() only checked the
         * base addresses. Here we verify the end of each ring region.
         * All addresses are word indices (byte address >> 2).
         */
        uint32_t qnum = VIRTIO_GPU_QUEUE.QueueNum;
        uint32_t ram_words = RAM_SIZE / sizeof(uint32_t);

        /* Desc table: QueueNum entries * 4 words each */
        uint32_t desc_end = VIRTIO_GPU_QUEUE.QueueDesc + qnum * 4;
        /* Avail ring: 1 word (flags+idx) + ceil(QueueNum/2) entry words */
        uint32_t avail_end =
            VIRTIO_GPU_QUEUE.QueueAvail + 1 + (qnum + 1) / 2;
        /* Used ring: 1 word (flags+idx) + QueueNum * 2 words (used_elem) */
        uint32_t used_end = VIRTIO_GPU_QUEUE.QueueUsed + 1 + qnum * 2;

        if (!qnum || desc_end > ram_words || avail_end > ram_words ||
            used_end > ram_words) {
            VIRTIO_GPU_QUEUE.ready = false;
            return virtio_gpu_set_fail(vgpu), true;
        }
        VIRTIO_GPU_QUEUE.last_avail =
            vgpu->ram[VIRTIO_GPU_QUEUE.QueueAvail] >> 16;
    }
    return true;
case _(QueueDescLow):
    VIRTIO_GPU_QUEUE.QueueDesc = virtio_gpu_preprocess(vgpu, value);
    return true;
case _(QueueDriverLow):
    VIRTIO_GPU_QUEUE.QueueAvail = virtio_gpu_preprocess(vgpu, value);
    return true;
case _(QueueDeviceLow):
    VIRTIO_GPU_QUEUE.QueueUsed = virtio_gpu_preprocess(vgpu, value);
    return true;

QueueSel 負責決定 guest 目前要配置哪一條 virtqueue，而 VIRTIO_GPU_QUEUE 這個巨集用來把後續的 QueueNum、QueueDesc、QueueAvail、QueueUsed 都導向 queues[QueueSel]，定義如下：

#define VIRTIO_GPU_QUEUE (vgpu->queues[vgpu->QueueSel])

接著等到 guest 寫 QueueNotify 時，這些欄位才會真正被消費掉：

static void virtio_gpu_queue_notify_handler(virtio_gpu_state_t *vgpu, int index)
{
    /* Guard: if the device has been pushed into NEEDS_RESET, do not consume
     * any descriptor; guest is expected to reset before continuing.
     */
    if (vgpu->Status & VIRTIO_STATUS__DEVICE_NEEDS_RESET)
        return;

    uint32_t *ram = vgpu->ram;
    virtio_gpu_queue_t *queue = &vgpu->queues[index];

    /* Guard: only consume when DRIVER_OK and the queue is fully configured. */
    if (!((vgpu->Status & VIRTIO_STATUS__DRIVER_OK) && queue->ready))
        return virtio_gpu_set_fail(vgpu);

    uint16_t new_avail = ram[queue->QueueAvail] >> 16;
    /* Guard: avail delta cannot exceed the ring size, otherwise guest is
     * mis-publishing avail entries.
     */
    uint16_t avail_delta = (uint16_t) (new_avail - queue->last_avail);
    if (avail_delta > (uint16_t) queue->QueueNum) {
        fprintf(stderr,
                VIRTIO_GPU_LOG_PREFIX
                "%s(): queue %d avail index advanced by %u entries, exceeds "
                "queue size %u\n",
                __func__, index, (unsigned) avail_delta,
                (unsigned) queue->QueueNum);
        virtio_gpu_set_fail(vgpu);
        return;
    }

    /* Guard: no new avail entries -> just return, do not raise USED_RING. */
    if (queue->last_avail == new_avail)
        return;

    uint16_t new_used = ram[queue->QueueUsed] >> 16;
    while (queue->last_avail != new_avail) {
        uint16_t queue_idx = queue->last_avail % queue->QueueNum;
        uint16_t buffer_idx = ram[queue->QueueAvail + 1 + queue_idx / 2] >>
                              (16 * (queue_idx % 2));

        uint32_t len = 0;
        int result =
            virtio_gpu_desc_handler(vgpu, queue, index, buffer_idx, &len);
        if (result != 0)
            return;

        uint32_t vq_used_addr =
            queue->QueueUsed + 1 + (new_used % queue->QueueNum) * 2;
        ram[vq_used_addr] = buffer_idx;
        ram[vq_used_addr + 1] = len;
        queue->last_avail++;
        new_used++;
    }
}

與前面說的一樣，virtio_gpu_queue_t 的欄位分工如下：

• QueueNum：決定 ring buffer 的大小與取模方式
• QueueAvail：指到 avail ring 的起點，讓裝置知道 guest 放了哪些 descriptor 的索引
• QueueUsed：指到 used ring 的起點，讓裝置把完成結果寫回去
• QueueDesc：指到 descriptor table，讓裝置可以沿著 descriptor chain 讀 request/response buffer
• last_avail：記住裝置上次處理到哪裡，避免重複消費同一批 avail entry
• ready：表示 guest 是否已完成這條 virtqueue 的配置，還沒 ready 時，QueueNotify 會直接失敗

對於 virtqueue 相關的資訊，上一節已經很詳細地講過了，這邊就不再次展開

vgpu_sw_resource_2d 與 SPSC 顯示佇列的 payload

（架構示意圖：上方是裝置端 vgpu_sw_resource_2d 本體，下方是送進 SPSC 顯示佇列的 vgpu_display_payload 快照）

vgpu_sw_resource_2d

semu 內的每個 2D 資源都用 struct vgpu_sw_resource_2d 表示，由軟體後端自己管理，定義在 virtio-gpu-sw.c：

struct vgpu_sw_resource_2d {
    uint32_t resource_id;     // Resource ID
    uint32_t format;          // Pixel format, e.g. ARGB8888
    uint32_t width, height;   // Width and height
    uint32_t stride;          // Bytes per row
    uint32_t bits_per_pixel;  // Bits per pixel
    uint32_t *image;          // Host-side image buffer
    size_t image_size;        // Size of image buffer
    size_t page_cnt;          // Number of guest-provided memory pages
    struct iovec *iovec;      // Guest page addresses and lengths
    struct list_head list;    // Linked-list node
};

這個結構把目前 2D 路徑最核心的幾件事放在了一起：

• resource_id 是 guest 看到的資源的 handle

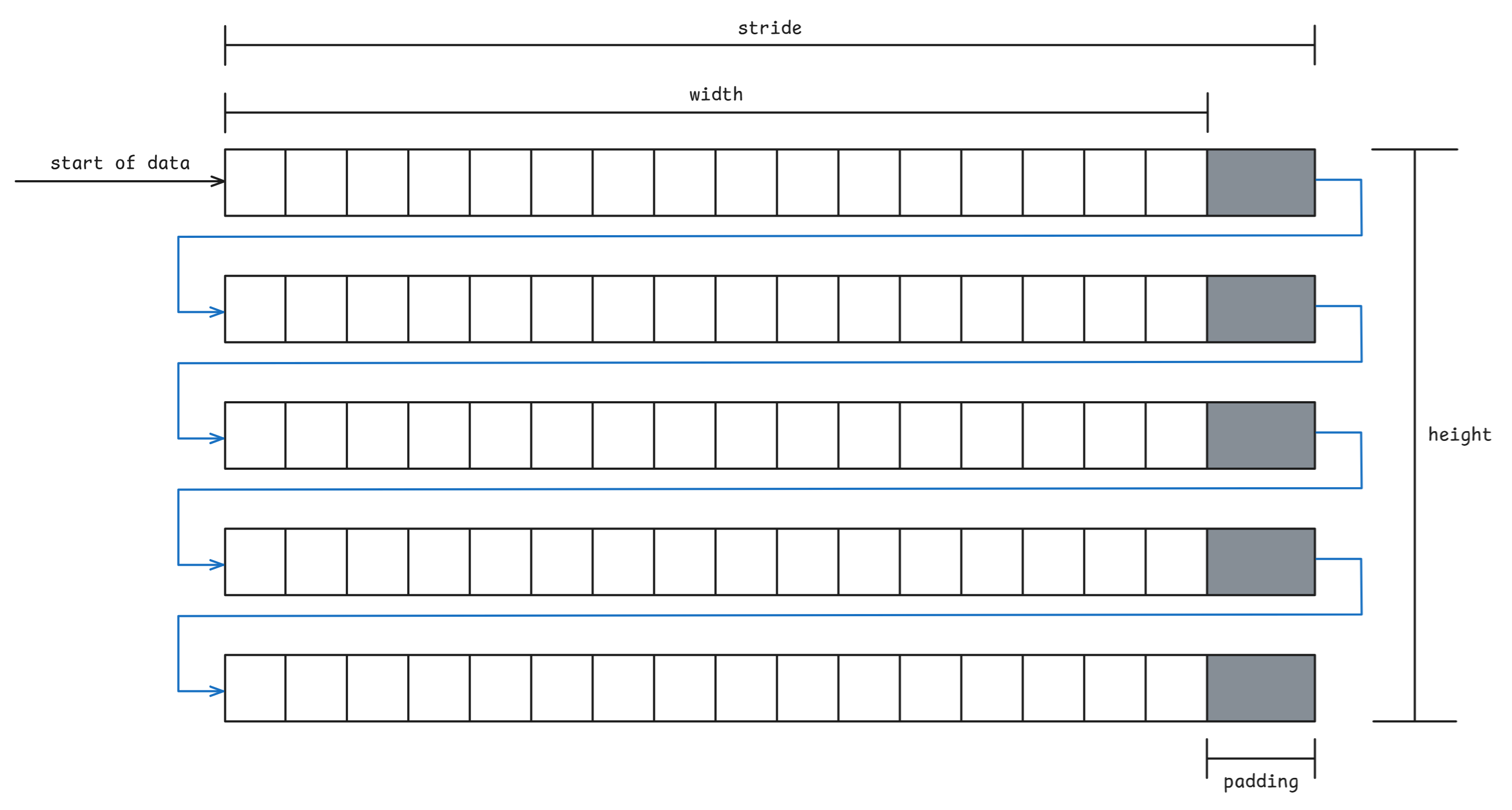

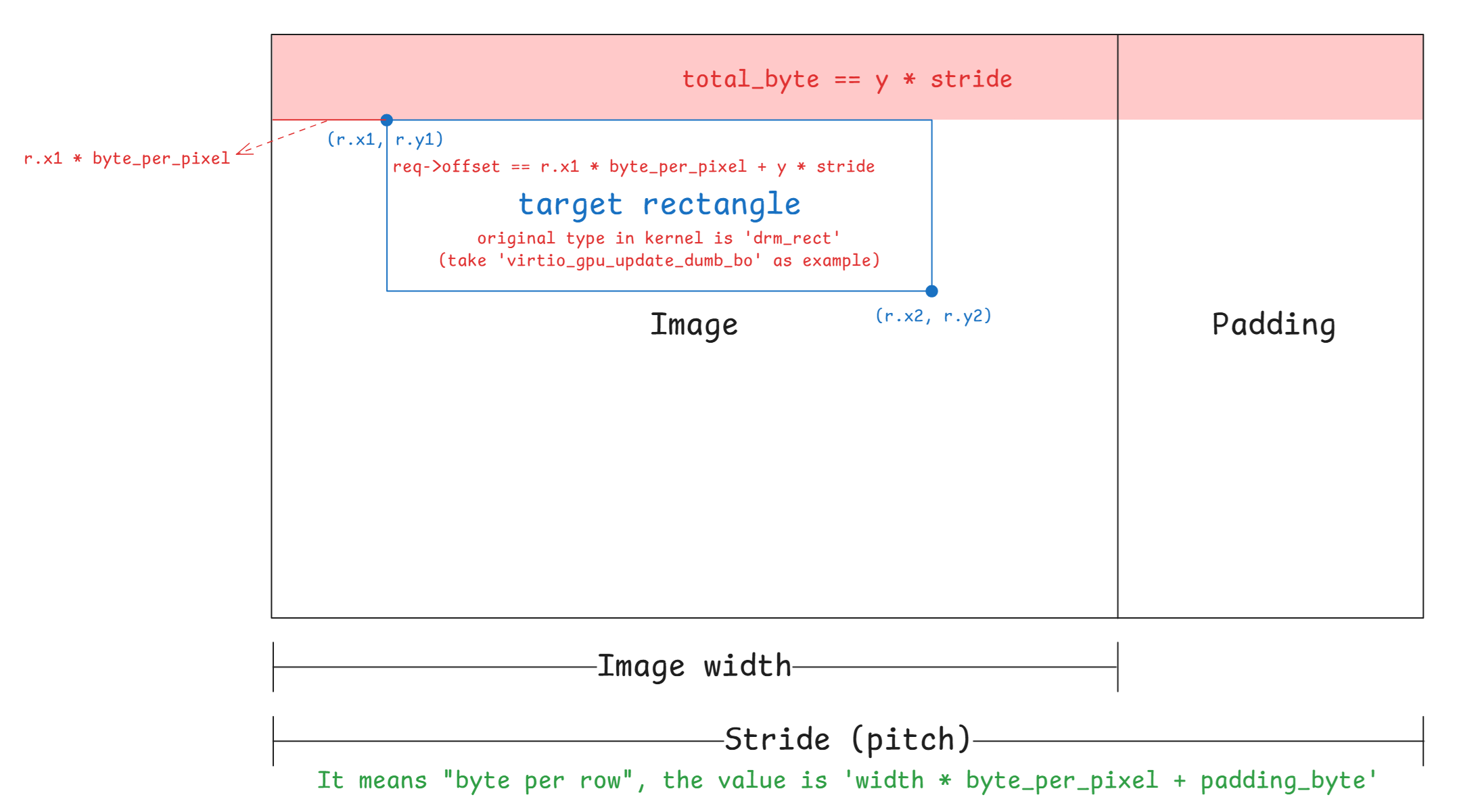

• format、width、height、stride 與 bits_per_pixel 決定 host 要怎麼解讀像素
• image 是 semu 自己配置的一段連續 host buffer

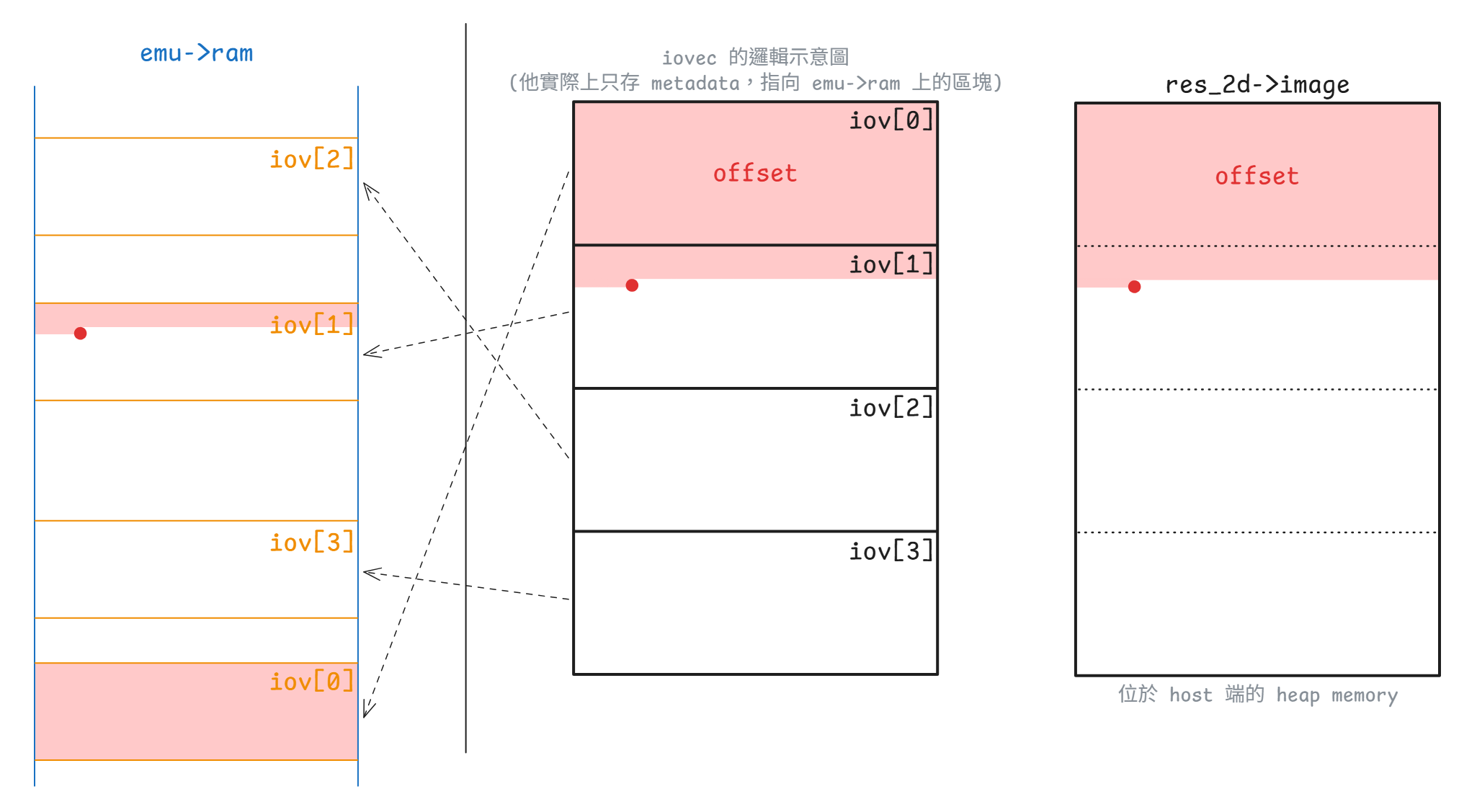

• page_cnt 與 iovec 則是完成 RESOURCE_ATTACH_BACKING 之後，對應到 guest backing pages 的 host 映射資訊

如前所述，這份結構不記錄資源綁到哪個 scanout。 scanout 端的綁定狀態（primary_resource_id、src_x/y/w/h）集中保存在 virtio_gpu_data_t.scanouts[] 裡，由 SET_SCANOUT 直接寫進去。 這樣做的目的是讓 scanout 狀態跟資源本體解耦：同一個資源可以在多個 scanout 上作為主平面，而資源自己不需要知道這件事

如果對照 Linux guest 的 virtio-gpu 驅動，vgpu_sw_resource_2d 其實是在 semu 內把幾個原本分散在 DRM 的 GEM object 與 virtio-gpu 資源裡的概念整合成了一個 host 資源物件

在 Linux 那一側，若要找最接近「資源本體」的結構，應該要看 struct virtio_gpu_object：

struct virtio_gpu_object {
    struct drm_gem_shmem_object base;
    struct sg_table *sgt;
    uint32_t hw_res_handle;
    bool dumb;
    bool created;
    bool attached;
    bool host3d_blob, guest_blob;
    uint32_t blob_mem, blob_flags;
    int uuid_state;
    uuid_t uuid;
};

這裡的 hw_res_handle 就是 guest 驅動後續送給裝置的 resource_id。 Linux 驅動建立 object 之後，會在 virtio_gpu_cmd_create_resource() 裡把格式與尺寸封裝成 RESOURCE_CREATE_2D：

void virtio_gpu_cmd_create_resource(struct virtio_gpu_device *vgdev,
                                    struct virtio_gpu_object *bo,
                                    struct virtio_gpu_object_params *params,
                                    struct virtio_gpu_object_array *objs,
                                    struct virtio_gpu_fence *fence)
{
    cmd_p->hdr.type = cpu_to_le32(VIRTIO_GPU_CMD_RESOURCE_CREATE_2D);
    cmd_p->resource_id = cpu_to_le32(bo->hw_res_handle);
    cmd_p->format = cpu_to_le32(params->format);
    cmd_p->width = cpu_to_le32(params->width);
    cmd_p->height = cpu_to_le32(params->height);
}

也就是說，在 Linux 端這幾件事情其實分散在不同層：

• struct virtio_gpu_object
  • 持有 hw_res_handle
  • 持有 backing memory 的 GEM/shmem 狀態與 sg_table
• struct virtio_gpu_framebuffer：表示 DRM/KMS 看到的 framebuffer
• struct virtio_gpu_output / 平面的狀態：表示 scanout、主平面與鼠標平面（cursor plane）的輸出狀態

到了 semu 這邊，因為裝置端不需要重建完整的 DRM 物件模型，所以 vgpu_sw_resource_2d 直接把裝置真正需要追蹤的資訊整合在一起了：

• 協定層會直接出現的資源資訊
  • resource_id
  • format / width / height
• semu 內部實作需要的 host 私有狀態
  • iovec / page_cnt
  • image / stride / bits_per_pixel
  • list

在虛擬機器與 guest Linux 協作時，guest 那邊需要決定「哪一個資源要顯示到哪一個 scanout」以及「要取 source buffer 的哪個矩形區域」，這組資訊可以拆成下面幾點來看：

• 在 Linux guest，這組資訊不是 virtio_gpu_object 內的某個欄位，virtio_gpu_object 只知道自己是哪個資源（透過 hw_res_handle）
• 「這個資源現在要顯示到哪個 scanout、用多大的矩形、從 source buffer 的哪個區域取資料」這些資訊，是放在 KMS 的 output / crtc 狀態 / 平面狀態裡的
• 等到 atomic update 真正提交時，驅動程式才把這些狀態組成 SET_SCANOUT 命令，排進 virtqueue

對於 semu 的裝置端來說，收到的 SET_SCANOUT 命令內就已經帶有 resource_id、scanout_id 與來源矩形的資訊了。 vgpu_sw_cmd_set_scanout_handler() 會用 scanout_id 選到對應的 scanouts[]，藉由 primary_resource_id 與 src_x/y/w/h 來記錄主平面的綁定

建立 2D 資源時，RESOURCE_CREATE_2D handler 會先 calloc 出 vgpu_sw_resource_2d，寫入 resource_id、format、尺寸、stride 與 image buffer。 成功配置 image buffer 後，這個資源會被 list_push() 放進 g_vgpu_sw_res_2d_list 串列

之後其他 handler 會透過 vgpu_sw_get_resource_2d(resource_id) 線性查找這份 host 資源。 最後，RESOURCE_UNREF 與重置路徑會用 vgpu_sw_destroy_resource_2d() 將此 2D 資源從串列移除並釋放

在底下問題 2 和問題 3 這兩節有再更詳細的解釋一下 Linux 這部分的程式碼，有興趣的可以看看

SPSC 顯示佇列的 payload

「裝置端資源本體」和「送去給視窗後端算繪」的資料分別為 vgpu_sw_resource_2d 與 vgpu_display_payload，後者定義在 vgpu-display.h：

struct vgpu_display_cpu_payload {
    enum virtio_gpu_formats format;
    uint32_t width, height;
    uint32_t stride;
    uint32_t bits_per_pixel;
    uint8_t *pixels;
};

struct vgpu_display_payload {
    struct vgpu_display_cpu_payload cpu;
    /* TODO: gl payload for 3D */
};

這裡的設計差異可以這樣看：

• vgpu_sw_resource_2d：軟體後端自己保存的 host 資源，仍然是 guest 更新與讀取的主體，長期保存，隨 guest 的 TRANSFER_TO_HOST_2D 更新
• vgpu_display_payload：裝置送進 SPSC 顯示佇列的一次性快照，只包含這一幀給視窗後端用的像素與格式資訊，由虛擬機器執行緒建立，並由 SDL 執行緒消費後 free()

如果拿這套快照模型和 Linux DRM/KMS 比較，Linux 內同樣沒有單一結構負責打包主平面和鼠標平面的像素。 比較接近的是幾個結構各自配合：

struct virtio_gpu_output {
    int index;
    struct drm_crtc crtc;
    struct drm_connector conn;
    struct drm_encoder enc;
    struct virtio_gpu_display_one info;
    struct virtio_gpu_update_cursor cursor;
    const struct drm_edid *drm_edid;
    int cur_x;
    int cur_y;
    bool needs_modeset;
};

struct virtio_gpu_framebuffer {
    struct drm_framebuffer base;
    struct virtio_gpu_fence *fence;
};

這也呼應了前面和 Linux DRM/KMS 的對照：Linux 端把資源本體、framebuffer、scanout / output 與鼠標狀態分到了不同層。 semu 這邊則會在裝置端另外建立 payload，把某個 scanout 當下要交給視窗後端的像素、格式、尺寸與 stride 打包成一次性的跨執行緒資料

SPSC 顯示佇列內的命令本體是 vgpu_display_cmd，用來告訴視窗後端要做哪種更新：

enum vgpu_display_cmd_type {
    VGPU_DISPLAY_CMD_PRIMARY_SET = 0,
    VGPU_DISPLAY_CMD_PRIMARY_CLEAR,
    VGPU_DISPLAY_CMD_CURSOR_SET,
    VGPU_DISPLAY_CMD_CURSOR_CLEAR,
    VGPU_DISPLAY_CMD_CURSOR_MOVE,
};

struct vgpu_display_cmd {
    enum vgpu_display_cmd_type type;
    uint32_t scanout_id;
    uint32_t generation;
    union {
        struct {
            struct vgpu_display_payload *payload;
        } primary_set;
        struct {
            struct vgpu_display_payload *payload;
            int32_t x;
            int32_t y;
            uint32_t hot_x;
            uint32_t hot_y;
        } cursor_set;
        struct {
            int32_t x;
            int32_t y;
        } cursor_move;
    } u;
};

虛擬機器執行緒會藉由 vgpu_display_publish_primary_set() / vgpu_display_publish_cursor_set() 這組 API 來發布命令。 SDL 執行緒則靠 vgpu_display_pop_cmd() 取出命令，處理完後用 vgpu_display_release_cmd() 釋放 payload

其中 generation 欄位用來過濾過期的 frame / move 命令。 PRIMARY_CLEAR 與 CURSOR_CLEAR 不會進入有限大小的 SPSC 顯示佇列：生產者端呼叫 vgpu_display_publish_primary_clear() / vgpu_display_publish_cursor_clear() 時，只會遞增對應 scanout 的 clear 版本號。 消費者端呼叫 vgpu_display_pop_cmd() 時，會先比較 generation 與 consumed_generation，若發現尚未消費的 clear 版本號，就直接合成一筆 clear 命令回傳。 這讓 clear 的命令不會因為 frame / move 的 SPSC 顯示佇列滿了而被丟掉，同時 SPSC 顯示佇列中帶著舊版本號的 frame / move 命令會在取出時會被發現已經過期了，進而釋放 payload 後跳過它

在目前的設計裡，虛擬機器執行緒在發布之前會先將 vgpu_sw_resource_2d.image deep copy 成 payload，因此視窗後端不會直接讀 image buffer 的本體。 以主平面為例，軟體後端由 vgpu_sw_create_window_payload() 負責這件事：它會根據 scanouts[scanout_id] 裡的 src_x/y/w/h 先重新算出來源矩形，再一次性地配置大小為 sizeof(struct vgpu_display_payload) + pixels_size 的記憶體：

size_t alloc_size = sizeof(struct vgpu_display_payload) + pixels_size;
struct vgpu_display_payload *payload = malloc(alloc_size);
...
payload->cpu.format = res_2d->format;
payload->cpu.width = width;
payload->cpu.height = height;
payload->cpu.stride = (uint32_t) row_bytes;
payload->cpu.bits_per_pixel = res_2d->bits_per_pixel;
payload->cpu.pixels = (uint8_t *) (payload + 1);

/* The cropped view is contiguous only when the source stride matches this
 * snapshot's row size. Otherwise each source row still carries padding or
 * untouched pixels outside the requested view, so the snapshot must be
 * packed row by row.
 */
const uint8_t *src_pixels = (const uint8_t *) res_2d->image +
                            (size_t) src_y * res_2d->stride +
                            (size_t) src_x * bytes_per_pixel;
if (res_2d->stride == row_bytes) {
    memcpy(payload->cpu.pixels, src_pixels, pixels_size);
} else {
    for (uint32_t y = 0; y < height; y++) {
        memcpy(payload->cpu.pixels + (size_t) y * row_bytes,
                src_pixels + (size_t) y * res_2d->stride, row_bytes);
    }
}

之後根據來源的 stride 是否和本次快照的 row size 相等，分別藉由 memcpy 或逐列 memcpy 的方式來把 guest 更新過的像素搬進 payload。 完成後再透過 vgpu_display_publish_primary_set(scanout_id, payload) 把命令推進 SPSC 顯示佇列

鼠標路徑沿用同一個 vgpu_sw_create_window_payload()，只是在發布端改為呼叫 vgpu_display_publish_cursor_set()，並帶上 hotspot 與座標

雖然採用了這種快照後再發布的模型，但資源的正式狀態仍然以 vgpu_sw_resource_2d 為準。 這樣做的好處是可以讓 semu 自己的後端與 guest Linux 解耦。 即使 guest 在視窗後端還沒消費命令時又改寫了 vgpu_sw_resource_2d.image，SDL 執行緒讀到的也都是發布當下定格的那份像素副本。 若不這麼做，兩者就會同時使用到同一份資源，進而引入同步問題。 但壞處就是每一個 frame 都要做一次 deep copy

VirtIO-GPU 2D：執行流程

現在我們來看一下具體會用到 virtio-gpu 的地方，還有它的實際的執行流程

Guest 畫面輸出流程

畫面輸出的流程有很明確的主軸：guest 先透過 controlq 建立 resource_id，再用 RESOURCE_ATTACH_BACKING 把 guest 實際承載像素資料的 backing pages 掛到這個資源上，接著用 TRANSFER_TO_HOST_2D 把像素搬進 host 的 vgpu_sw_resource_2d.image。 最後再藉由 SET_SCANOUT 與 RESOURCE_FLUSH 建立 vgpu_display_payload 快照，並透過 SPSC 顯示佇列把它交給 SDL 後端

（semu 的 virtio-gpu 整體架構與流程圖，圖很大你可能要點開來看）

controlq 入口：QueueNotify 到 virtio_gpu_desc_handler()

在協定層的實作中，guest 會先透過 MMIO 暫存器把這條 virtqueue 的 QueueNum、QueueDesc、QueueAvail、QueueUsed 與 QueueReady 設好。 接著當 QueueReady 被設為 1 時，virtio_gpu_reg_write() 會檢查 descriptor table、avail ring、used ring 的完整範圍是否仍落在 guest RAM 內，並把 last_avail 初始化成目前的 avail.idx。 之後在 guest 對 controlq 或 cursorq 寫入 QueueNotify 時，virtio-gpu 便會開始處理 virtqueue 內的新請求：

PACKED(struct virtq_desc {
    uint64_t addr;
    uint32_t len;
    uint16_t flags;
    uint16_t next;
});
...
#define VIRTIO_DESC_F_NEXT 1
#define VIRTIO_DESC_F_WRITE 2
...
case _(QueueNotify):
    if (value < ARRAY_SIZE(vgpu->queues))
        virtio_gpu_queue_notify_handler(vgpu, value);
    else
        virtio_gpu_set_fail(vgpu);
    return true;

這會呼叫 virtio_gpu_queue_notify_handler()，裡面會先檢查裝置與 virtqueue 的狀態，並用 avail.idx - last_avail 判斷是否有新工作，若沒有，函式會直接返回，不會設 VIRTIO_INT__USED_RING

確認有新工作後，handler 會從 avail->ring[last_avail % QueueNum] 取出 head descriptor index，交給 virtio_gpu_desc_handler()，再將其回傳的 len 寫進 used ring，再更新 virtq_used.idx，最後依 VIRTQ_AVAIL_F_NO_INTERRUPT 決定是否設 VIRTIO_INT__USED_RING：

static void virtio_gpu_queue_notify_handler(virtio_gpu_state_t *vgpu, int index)
{
    uint32_t *ram = vgpu->ram;
    virtio_gpu_queue_t *queue = &vgpu->queues[index];
    ...

    uint16_t new_avail = ram[queue->QueueAvail] >> 16;
    uint16_t avail_delta = (uint16_t) (new_avail - queue->last_avail);
    if (avail_delta > (uint16_t) queue->QueueNum) {
        fprintf(stderr,
                VIRTIO_GPU_LOG_PREFIX
                "%s(): queue %d avail index advanced by %u entries, exceeds "
                "queue size %u\n",
                __func__, index, (unsigned) avail_delta,
                (unsigned) queue->QueueNum);
        virtio_gpu_set_fail(vgpu);
        return;
    }

    if (queue->last_avail == new_avail)
        return;

    uint16_t new_used = ram[queue->QueueUsed] >> 16;
    while (queue->last_avail != new_avail) {
        uint16_t queue_idx = queue->last_avail % queue->QueueNum;
        uint16_t buffer_idx = ram[queue->QueueAvail + 1 + queue_idx / 2] >>
                              (16 * (queue_idx % 2));

        uint32_t len = 0;
        int result =
            virtio_gpu_desc_handler(vgpu, queue, index, buffer_idx, &len);
        if (result != 0)
            return;

        uint32_t vq_used_addr =
            queue->QueueUsed + 1 + (new_used % queue->QueueNum) * 2;
        ram[vq_used_addr] = buffer_idx;
        ram[vq_used_addr + 1] = len;
        queue->last_avail++;
        new_used++;
    }

    ram[queue->QueueUsed] &= MASK(16);
    ram[queue->QueueUsed] |= ((uint32_t) new_used) << 16;

    if (!(ram[queue->QueueAvail] & 1))
        vgpu->InterruptStatus |= VIRTIO_INT__USED_RING;
}

一開始的 virtq_desc 來自 virtio.h，而 split virtqueue 的 ring 索引計算則沿用前半段已經說過的 uint32_t *ram 視角：buffer_idx 是 avail ring 裡的 head descriptor index，vq_used_addr 則是 used ring 中本次完成項目應該落到的 slot。 這個外層 handler 不知道命令是 RESOURCE_FLUSH、UPDATE_CURSOR 還是其他 GPU 命令，它只負責把 virtqueue entry 消費掉，並把完成訊號寫回 used ring

descriptor chain 的處理則在 virtio_gpu_desc_handler() 內完成。 目前 virtio-gpu.h 明確把 VIRTIO_GPU_MAX_DESC 設成 3，對應到一般情況下 Linux 會使用的「請求標頭 + 選用 payload + 回應 buffer」佈局。 在某些條件下這個佈局是有可能長得不一樣的，後面 Issue 4 一節詳細記錄了使用這個佈局的條件，有興趣的可以去看一下：

static int virtio_gpu_desc_handler(virtio_gpu_state_t *vgpu,
                                   const virtio_gpu_queue_t *queue,
                                   int queue_index,
                                   uint32_t desc_idx,
                                   uint32_t *plen)
{
    struct virtq_desc vq_desc[VIRTIO_GPU_MAX_DESC] = {0};

    for (int i = 0; i < VIRTIO_GPU_MAX_DESC; i++) {
        if (desc_idx >= queue->QueueNum) {
            virtio_gpu_set_fail(vgpu);
            *plen = 0;
            return -1;
        }

        uint32_t desc_offset = queue->QueueDesc + desc_idx * 4;
        uint32_t *desc = &vgpu->ram[desc_offset];

        if (desc[1] != 0) {
            virtio_gpu_set_fail(vgpu);
            *plen = 0;
            return -1;
        }

        vq_desc[i].addr = desc[0];
        vq_desc[i].len = desc[2];
        vq_desc[i].flags = desc[3];
        desc_idx = desc[3] >> 16;

        if (!(vq_desc[i].flags & VIRTIO_DESC_F_NEXT))
            break;
    }
    ...
}

virtio_gpu_desc_handler() 收完 descriptor 後，會先讀出 struct virtio_gpu_ctrl_hdr.type，再檢查命令是否有送到正確的 virtqueue：UPDATE_CURSOR / MOVE_CURSOR 必須走 cursorq，其餘 GPU 命令必須走 controlq

目前 semu 也會明確處理 descriptor chain 超過三段的情況：若第三段仍帶 VIRTIO_DESC_F_NEXT，會嘗試找可用的 response descriptor 並回 VIRTIO_GPU_RESP_ERR_UNSPEC，若連 response descriptor 都不可用，才會把裝置推進錯誤路徑：

struct virtio_gpu_ctrl_hdr *header = virtio_gpu_get_request(
    vgpu, vq_desc, sizeof(struct virtio_gpu_ctrl_hdr));
if (!header) {
    virtio_gpu_set_fail(vgpu);
    *plen = 0;
    return -1;
}

bool is_cursor_cmd = header->type == VIRTIO_GPU_CMD_UPDATE_CURSOR ||
                     header->type == VIRTIO_GPU_CMD_MOVE_CURSOR;
if ((queue_index == VIRTIO_GPU_CONTROLQ && is_cursor_cmd) ||
    (queue_index == VIRTIO_GPU_CURSORQ && !is_cursor_cmd)) {
    virtio_gpu_set_fail(vgpu);
    *plen = 0;
    return -1;
}

if (vq_desc[VIRTIO_GPU_MAX_DESC - 1].flags & VIRTIO_DESC_F_NEXT) {
    const struct virtq_desc *response_desc = virtio_gpu_get_response_desc(
        vq_desc, sizeof(struct virtio_gpu_ctrl_hdr));
    if (!response_desc) {
        virtio_gpu_set_fail(vgpu);
        *plen = 0;
        return -1;
    }

    *plen = virtio_gpu_write_ctrl_response(vgpu, header, response_desc,
                                           VIRTIO_GPU_RESP_ERR_UNSPEC);
    if (!*plen) {
        virtio_gpu_set_fail(vgpu);
        return -1;
    }

    return 0;
}

經過這些 guard 後，virtio_gpu_desc_handler() 便會依命令的種類分派到 g_virtio_gpu_backend。 virtio-gpu 相關的錯誤訊息這邊統一用了 VIRTIO_GPU_LOG_PREFIX 以加上 [SEMU VGPU] 前綴，方便和其他裝置的 log 區分：

switch (header->type) {
    VIRTIO_GPU_CMD_CASE(GET_DISPLAY_INFO, get_display_info)
    VIRTIO_GPU_CMD_CASE(RESOURCE_CREATE_2D, resource_create_2d)
    VIRTIO_GPU_CMD_CASE(RESOURCE_UNREF, resource_unref)
    VIRTIO_GPU_CMD_CASE(SET_SCANOUT, set_scanout)
    VIRTIO_GPU_CMD_CASE(RESOURCE_FLUSH, resource_flush)
    VIRTIO_GPU_CMD_CASE(TRANSFER_TO_HOST_2D, transfer_to_host_2d)
    VIRTIO_GPU_CMD_CASE(RESOURCE_ATTACH_BACKING, resource_attach_backing)
    VIRTIO_GPU_CMD_CASE(RESOURCE_DETACH_BACKING, resource_detach_backing)
    ...
    VIRTIO_GPU_CMD_CASE(UPDATE_CURSOR, update_cursor)
    VIRTIO_GPU_CMD_CASE(MOVE_CURSOR, move_cursor)
default:
    virtio_gpu_cmd_undefined_handler(vgpu, vq_desc, plen);
    return -1;
}

具體呼叫流程圖如下：

展開呼叫流程圖

VirtIO-GPU QueueNotify 與 interrupt 路徑
=======================================
guest 寫入 MMIO：QueueNotify
  ↓
[virtio-gpu.c:994] virtio_gpu_reg_write()
  ↓
[virtio-gpu.c:738] virtio_gpu_queue_notify_handler()
  │
  ├─ 1. 若裝置已在 DEVICE_NEEDS_RESET
  │       ↓
  │     直接返回，不消費 descriptor，也不更新 InterruptStatus
  │
  ├─ 2. 若 DRIVER_OK / queue->ready / avail_delta 檢查失敗
  │       ↓
  │     [virtio-gpu.c:79] virtio_gpu_set_fail()
  │       ├─ Status |= DEVICE_NEEDS_RESET
  │       └─ 若 Status 已含 DRIVER_OK：
  │            └─ vgpu->InterruptStatus |= VIRTIO_INT__CONF_CHANGE
  │
  ├─ 3. 若沒有新的 avail entry
  │       ↓
  │     直接返回，不更新 InterruptStatus
  │
  ├─ 4. 若真的消費到請求
  │       ├─ 從 avail ring 取出 head descriptor index
  │       ├─ [virtio-gpu.c:608] virtio_gpu_desc_handler()
  │       │    ├─ 收最多 VIRTIO_GPU_MAX_DESC 個 descriptor（3 個）
  │       │    ├─ 檢查 32-bit guest address 與 controlq/cursorq 命令歸屬
  │       │    └─ 依 ctrl_hdr.type 分派到 g_virtio_gpu_backend
  │       ├─ 寫回 used ring：id = head descriptor, len = handler 回報長度
  │       └─ 若 guest 沒設 VIRTQ_AVAIL_F_NO_INTERRUPT
  │            ↓
  │           vgpu->InterruptStatus |= VIRTIO_INT__USED_RING
  ↓

寫入 QueueNotify MMIO 以返回平台層
=======================================
控制流程返回 [main.c:358] mem_store()
  ↓
[main.c:149] emu_update_vgpu_interrupts()
  ├─ InterruptStatus != 0 → data->plic.active |= IRQ_VGPU_BIT
  └─ InterruptStatus == 0 → data->plic.active &= ~IRQ_VGPU_BIT
  ↓
[plic.c:7] plic_update_interrupts()

這張呼叫流程圖的重點是：virtio-gpu 的 controlq / cursorq 是標準的命令 virtqueue。 guest 寫 QueueNotify 後，只要裝置狀態、virtqueue 狀態與 avail ring 都通過檢查，裝置就會立刻往下消費 descriptor chain。 這和後面的 virtio-input eventq 不同，virtio-input 的 eventq 是 guest 先提供可寫的 buffer，之後在 host 真的收到輸入事件時才會把它消費掉

同一條 QueueNotify 路徑也決定了 virtio-gpu 的 VIRTIO_INT__USED_RING 何時有資格被設起來。 這段處理可以分成兩層看：

1. 第一層發生在裝置自己的實作裡

   virtio-gpu.c 負責維護標準 VirtIO 暫存器狀態，會在適當的時機更新 InterruptStatus。 以 virtio-gpu 來說，guest 寫 QueueNotify 之後會進到 virtio_gpu_reg_write()，並呼叫 virtio_gpu_queue_notify_handler()。 如果真的從 avail ring 取到新請求、消費 descriptor chain、寫回 used ring，且 guest 沒有設 VIRTQ_AVAIL_F_NO_INTERRUPT，就會設 VIRTIO_INT__USED_RING

   如果 QueueNotify 進來時沒有新的 avail entry，函式會直接返回，不更新 InterruptStatus。 如果裝置進入錯誤路徑，則會由 virtio_gpu_set_fail() 依 DRIVER_OK 狀態決定是否要設 VIRTIO_INT__CONF_CHANGE

2. 第二層發生在平台 IRQ 更新輔助函式裡

   emu_update_vgpu_interrupts()、emu_update_vinput_keyboard_interrupts()、emu_update_vinput_mouse_interrupts() 會讀取各自裝置狀態上的 InterruptStatus，再把這個狀態映射到 data->plic.active 內對應的 bit，最後呼叫 plic_update_interrupts()

也就是說，畫面與輸入裝置本身不會直接改動 PLIC。 它們只更新自己的 VirtIO interrupt bit，真正把這些 bit 轉成平台中斷來源的是上面這三個 IRQ 更新函式。 後面的中斷章節會再詳細提這三個輔助函式和 InterruptACK

資源建立與 backing：從 resource_id 走到 iovec[]

2D 資源的生命週期是從 RESOURCE_CREATE_2D 開始的，這一步（vgpu_sw_resource_create_2d_handler()）會先建立 vgpu_sw_resource_2d、決定像素格式、計算 stride，並配置一塊連續的 host image buffer：

static void vgpu_sw_resource_create_2d_handler(virtio_gpu_state_t *vgpu,
                                               struct virtq_desc *vq_desc,
                                               uint32_t *plen)
{
    ...
    struct vgpu_sw_resource_2d *res_2d = calloc(1, sizeof(*res_2d));
    ...
    switch (request->format) {
    case VIRTIO_GPU_FORMAT_B8G8R8A8_UNORM:
    case VIRTIO_GPU_FORMAT_B8G8R8X8_UNORM:
    case VIRTIO_GPU_FORMAT_A8R8G8B8_UNORM:
    case VIRTIO_GPU_FORMAT_X8R8G8B8_UNORM:
    case VIRTIO_GPU_FORMAT_R8G8B8A8_UNORM:
    case VIRTIO_GPU_FORMAT_X8B8G8R8_UNORM:
    case VIRTIO_GPU_FORMAT_A8B8G8R8_UNORM:
    case VIRTIO_GPU_FORMAT_R8G8B8X8_UNORM:
        bits_per_pixel = 32;
        break;
    default:
        ...
        return;
    }

    /* Set 2D resource */
    res_2d->width = request->width;
    res_2d->height = request->height;
    res_2d->format = request->format;
    res_2d->bits_per_pixel = bits_per_pixel;
    ...
    size_t stride =
        (((size_t) res_2d->width * res_2d->bits_per_pixel + 0x1f) >> 5) *
        sizeof(uint32_t);
    ...
    size_t image_size = (size_t) res_2d->stride * res_2d->height;
    ...
    res_2d->image = calloc(1, image_size);
    ...
    res_2d->image_size = image_size;
    g_vgpu_sw_hostmem += image_size;
    list_push(&res_2d->list, &g_vgpu_sw_res_2d_list);

    *plen = virtio_gpu_write_ctrl_response(vgpu, &request->hdr, response_desc,
                                           VIRTIO_GPU_RESP_OK_NODATA);
}

省略的部分有做一些檢查，簡單提幾個：

• resource_id == 0 會被拒絕，因為 SET_SCANOUT 用 resource_id = 0 表示停用 scanout
• 寬或高為 0 會被拒絕
• 重複使用已存在的 resource_id 會被拒絕，避免舊的資源變為 orphan
• 目前軟體後端只接受 32-bpp packed formats
• stride 先用 size_t 計算，確認不會超過 UINT32_MAX 後才寫回 res_2d->stride
• stride * height 會做 overflow 檢查，且整體 host 影像記憶體受 VGPU_SW_MAX_HOSTMEM 限制

建立成功後，資源會被加進 g_vgpu_sw_res_2d_list，之後其他 handler 都會用 vgpu_sw_get_resource_2d(resource_id) 來線性查找這個串列：

static struct vgpu_sw_resource_2d *vgpu_sw_get_resource_2d(uint32_t resource_id)
{
    struct vgpu_sw_resource_2d *res_2d;
    list_for_each_entry (res_2d, &g_vgpu_sw_res_2d_list, list) {
        if (res_2d->resource_id == resource_id)
            return res_2d;
    }

    return NULL;
}

下一個命令是 RESOURCE_ATTACH_BACKING，它會把 guest 提供的 struct virtio_gpu_mem_entry 陣列轉成 host 可重複使用的 iovec[]：

static void vgpu_sw_cmd_resource_attach_backing_handler(
    virtio_gpu_state_t *vgpu,
    struct virtq_desc *vq_desc,
    uint32_t *plen)
{
    ...
    struct virtio_gpu_res_attach_backing *backing_info = virtio_gpu_get_request(
        vgpu, vq_desc, sizeof(struct virtio_gpu_res_attach_backing));
    ...
    size_t entries_size =
        sizeof(struct virtio_gpu_mem_entry) * backing_info->nr_entries;
    ...
    struct virtio_gpu_mem_entry *pages = virtio_gpu_mem_guest_to_host(
        vgpu, vq_desc[1].addr, (uint32_t) entries_size);
    ...
    res_2d->page_cnt = backing_info->nr_entries;
    res_2d->iovec = malloc(sizeof(struct iovec) * backing_info->nr_entries);
    ...
    for (size_t i = 0; i < backing_info->nr_entries; i++) {
        ...
        res_2d->iovec[i].iov_base = virtio_gpu_mem_guest_to_host(
            vgpu, (uint32_t) pages[i].addr, pages[i].length);
        res_2d->iovec[i].iov_len = pages[i].length;
        ...
    }
    ...
}

把這個 handler 的轉換拆開來看，可以分成四步：

1. guest 先在 RESOURCE_ATTACH_BACKING 請求裡提供 nr_entries，表示這個資源後面要接多少個 backing entry。 每個 entry 都是一組 (addr, length)，對 semu 而言，這些欄位代表 guest RAM 裡哪幾段記憶體要拿來當這個資源的像素來源
2. vgpu_sw_cmd_resource_attach_backing_handler() 會先讓 pages 指向從 descriptor 讀出的 struct virtio_gpu_mem_entry 陣列。 這時候 pages[i].addr 仍然只是 guest 位址，還不是 host 可以直接解參考的指標
3. 接著 handler 依照 nr_entries 配置 res_2d->iovec，再逐項做轉換。 對每個 pages[i]，它會呼叫 virtio_gpu_mem_guest_to_host(vgpu, pages[i].addr, pages[i].length)，把 guest 位址轉成 host 可存取的位址，填進 res_2d->iovec[i].iov_base。 原本的 pages[i].length 則直接放進 res_2d->iovec[i].iov_len
4. 完成後，res_2d->iovec[] 就成為這個資源在 host 的 scatter-gather 視圖。 page_cnt 記住總共有幾段，iov_base 指向每一段 backing entry 對應的 host 位址，iov_len 記住每一段的長度

這一步只是在 host 建立 backing memory 的索引。 到這裡為止，res_2d->image 仍然是 semu 自己配置的 staging buffer。 等到後面的 TRANSFER_TO_HOST_2D 透過 vgpu_sw_iov_to_buf() 從指定的位元組偏移量讀這組 iovec[] 時，才會把 guest 像素搬進 res_2d->image

如前所述，semu 的軟體 2D 後端的 virtio_gpu_desc_handler() 現在最多只會收 VIRTIO_GPU_MAX_DESC 個 descriptor，目前這個值是 3。 virtio_gpu_get_response_desc() 也配合這個模式，只在這 3 個 descriptor 裡找第一個長度足夠的可寫的 descriptor，具體原因寫在 Issue 4 一節裡面。 因此如果 guest 把 backing entry array 進一步拆成更多的 descriptor，就超出目前的支援範圍了：

const struct virtq_desc *virtio_gpu_get_response_desc(
    struct virtq_desc *vq_desc,
    size_t response_size)
{
    if (response_size <= UINT32_MAX) {
        for (int i = 1; i < VIRTIO_GPU_MAX_DESC; i++) {
            if (!(vq_desc[i].flags & VIRTIO_DESC_F_WRITE))
                continue;
            if (vq_desc[i].len < response_size)
                break;
            return &vq_desc[i];
        }
    }

    return NULL;
}

TRANSFER_TO_HOST_2D：把分散的 backing pages 集合成 host 影像

這一步是 2D 路徑資料搬移的重點，vgpu_sw_cmd_transfer_to_host_2d_handler() 負責通用的 2D 傳輸，流程是：

1. 透過 vgpu_sw_get_resource_2d() 找到 resource_id
2. 確認資源已接上 backing
3. 用 vgpu_sw_rect_fits() 檢查目的矩形是否落在資源範圍內，避免 32-bit 加法 wrap
4. 用 vgpu_sw_transfer_source_fits() 檢查來源位元組範圍不會超出 backing 總長度
5. 呼叫 vgpu_sw_copy_image_from_pages()，將 backing pages 的資料寫進 res_2d->image

對應的實作如下：

static void vgpu_sw_cmd_transfer_to_host_2d_handler(virtio_gpu_state_t *vgpu,
                                                    struct virtq_desc *vq_desc,
                                                    uint32_t *plen)
{
    const struct virtq_desc *response_desc = virtio_gpu_get_response_desc(
        vq_desc, sizeof(struct virtio_gpu_ctrl_hdr));
    if (!response_desc) {
        virtio_gpu_set_fail(vgpu);
        *plen = 0;
        return;
    }

    struct virtio_gpu_trans_to_host_2d *req = virtio_gpu_get_request(
        vgpu, vq_desc, sizeof(struct virtio_gpu_trans_to_host_2d));
    if (!req) {
        ...
        return;
    }

    struct vgpu_sw_resource_2d *res_2d =
        vgpu_sw_get_resource_2d(req->resource_id);
    if (!res_2d) {
        ...
        return;
    }

    if (!res_2d->iovec) {
        ...
        return;
    }

    if (!vgpu_sw_rect_fits(res_2d->width, res_2d->height, &req->r)) {
        ...
        return;
    }

    if (!vgpu_sw_transfer_source_fits(req, res_2d)) {
        ...
        return;
    }

    if (!vgpu_sw_copy_image_from_pages(req, res_2d)) {
        ...
        return;
    }

    *plen = virtio_gpu_write_ctrl_response(vgpu, &req->hdr, response_desc,
                                           VIRTIO_GPU_RESP_OK_NODATA);
}

其中 vgpu_sw_copy_image_from_pages() 內會呼叫 vgpu_sw_iov_to_buf() 這個輔助函式，這是跨越多段 backing memory 來做複製的地方。 它會從指定的位元組偏移量開始，沿著 iovec[] 把需要的資料複製到連續的目的 buffer。 這可以分成 full-width 快速路徑與逐列複製兩種情況：

static bool vgpu_sw_copy_image_from_pages(
    struct virtio_gpu_trans_to_host_2d *req,
    struct vgpu_sw_resource_2d *res_2d)
{
    uint32_t stride = res_2d->stride;
    uint32_t bpp = res_2d->bits_per_pixel / 8; /* Bytes per pixel */
    uint32_t width = req->r.width;
    uint32_t height = req->r.height;

    if (req->r.x == 0 && (size_t) width * bpp == stride) {
        void *dest =
            (void *) ((uintptr_t) res_2d->image + (size_t) req->r.y * stride);
        size_t bytes = (size_t) stride * height;
        return vgpu_sw_iov_to_buf(res_2d->iovec, res_2d->page_cnt,
                                  (size_t) req->offset, dest, bytes) == bytes;
    }

    for (uint32_t h = 0; h < height; h++) {
        size_t src_offset = req->offset + (size_t) stride * h;
        size_t dest_offset =
            ((size_t) req->r.y + h) * stride + (size_t) req->r.x * bpp;
        void *dest = (void *) ((uintptr_t) res_2d->image + dest_offset);
        size_t total = (size_t) width * bpp;

        if (vgpu_sw_iov_to_buf(res_2d->iovec, res_2d->page_cnt, src_offset,
                               dest, total) != total)
            return false;
    }

    return true;
}

這裡幾個欄位要分開理解：

1. stride = res_2d->stride

   這裡的 stride 是 host 把這個 2D 資源視為線性影像時，每一列佔的位元組大小。 後面不管來源位移 src_offset，還是目的地位移 dest_offset，都以這個值作為「往下一列」要跳的距離

   要提一句的是，在 2D 的協定中並沒有傳遞 stride 的資訊，因此這邊的數值是 host 在 vgpu_sw_resource_create_2d_handler() 內自己算的，同樣是基於 Linux kernel 的實作所定的數值

   詳見下方的「問題 1」一節

2. bpp = res_2d->bits_per_pixel / 8

   TRANSFER_TO_HOST_2D 的矩形用像素為單位描述，但實際複製時要換成位元組數。 目前軟體後端只接受 32bpp packed formats，所以常見情況下 bpp 是 4

3. 整列複製的快速路徑

   如果 req->r.x == 0，且本次傳輸寬度乘上每像素位元組數剛好等於 stride，則代表來源與目的地在每列之間都沒有要跳過的 padding。 這種情況會直接從 req->offset 開始複製 stride * height 個位元組到 res_2d->image + req->r.y * stride。 這涵蓋鼠標的像素傳輸、整個畫面的更新，以及從第 0 欄開始、寬度等於一整列的 dirty band 等情境

4. 部分寬度逐列路徑

   其他情況則會做逐列複製。 第 h 列的來源位移是 req->offset + stride * h，目的地位移是 ((req->r.y + h) * stride) + req->r.x * bpp，每列只搬 width * bpp 個位元組。 因此它不會把整列像素都覆蓋掉，只會覆蓋矩形內指定的橫向區段

5. short copy 會讓傳輸失敗

   vgpu_sw_iov_to_buf() 會回傳實際複製的位元組數。 逐列路徑要求每列都剛好複製 total，快速路徑則要求一次複製 bytes。 任何 short copy 都會讓 vgpu_sw_copy_image_from_pages() 回 false，外層 handler 目前會回 VIRTIO_GPU_RESP_ERR_UNSPEC

因此 vgpu_sw_copy_image_from_pages() 的責任是把來源矩形轉成一連串的位元組範圍複製。 它內部還會呼叫 vgpu_sw_iov_to_buf()，用來解析 guest 提供的 backing pages 的佈局，以把分散 backing 視為一條連續的位元組串流：

static size_t vgpu_sw_iov_to_buf(const struct iovec *iov,
                                 unsigned int iov_cnt,
                                 size_t offset,
                                 void *buf,
                                 size_t bytes)
{
    size_t done = 0;

    if (bytes == 0)
        return 0;

    for (unsigned int i = 0; i < iov_cnt; i++) {
        if (iov[i].iov_len == 0)
            continue;
        assert(iov[i].iov_base != NULL);

        if (offset < iov[i].iov_len) {
            size_t remained = bytes - done;
            size_t page_avail = iov[i].iov_len - offset;
            size_t len = (remained < page_avail) ? remained : page_avail;
            void *src = (void *) ((uintptr_t) iov[i].iov_base + offset);
            void *dest = (void *) ((uintptr_t) buf + done);

            memcpy(dest, src, len);
            offset = 0;
            done += len;

            if (done >= bytes)
                break;
        } else {
            offset -= iov[i].iov_len;
        }
    }

    return done;
}

因此 RESOURCE_ATTACH_BACKING 會先驗證 backing entry 並轉成 res_2d->iovec[]。 vgpu_sw_iov_to_buf() 再負責沿著這組 iovec[] 從指定偏移量複製資料。 這段流程可以拆成下面幾步：

1. 迴圈每次會先看目前這一段 iov[i] 能不能覆蓋到目標 offset。 如果還不行，就把 offset 扣掉 iov[i].iov_len，直接往下一段走
2. 一旦 offset 落進某一段 iov[i] 的範圍內，函式就會算出這一段目前最多還能提供多少資料，也就是 page_avail = iov[i].iov_len - offset
3. 接著再拿 page_avail 和這次還沒複製完的需求量 remained 做比較，決定這一輪實際要複製多少位元組 len
4. src 用的是 iov[i].iov_base + offset，dest 用的是 buf + done。 因此來源端可能是從某一段 backing memory 的中間開始讀，然後從 buf + done 這個位址開始連續往後寫
5. 如果這一段 iov[i] 已經用完了，但整個複製還沒結束，函式會把 offset 重設成 0，代表下一輪要從下一段 iov[j] 的起點接著讀

所以 SDL 後端不需要理解 guest 提供的 backing pages 佈局。 guest 分散的 backing memory 會先在 TRANSFER_TO_HOST_2D 被組成連續的 res_2d->image，後面的 display bridge 與 SDL 平面只處理這份 host 快照

可以搭配以下示意圖一起看：

（iov_to_buf 示意圖）

SET_SCANOUT 與 RESOURCE_FLUSH：從 2D 資源走到 display bridge

SET_SCANOUT 設下的 scanout 綁定狀態集中保存在 virtio_gpu_data_t.scanouts[] 裡面。 vgpu_sw_cmd_set_scanout_handler() 會先找出目標 struct virtio_gpu_scanout_info，再依 resource_id 決定要清掉主平面，還是把某個 2D 資源綁到這個 scanout：

static void vgpu_sw_cmd_set_scanout_handler(virtio_gpu_state_t *vgpu,
                                            struct virtq_desc *vq_desc,
                                            uint32_t *plen)
{
    ...
    struct virtio_gpu_scanout_info *scanout =
        vgpu_sw_get_scanout(vgpu, request->scanout_id);
    ...
    if (request->resource_id == 0) {
        scanout->primary_resource_id = 0;
        scanout->src_x = scanout->src_y = 0;
        scanout->src_w = scanout->src_h = 0;
        vgpu_display_publish_primary_clear(request->scanout_id);
        goto leave;
    }
    struct vgpu_sw_resource_2d *res_2d =
        vgpu_sw_get_resource_2d(request->resource_id);
    ...

    if (!vgpu_sw_rect_fits(res_2d->width, res_2d->height, &request->r)) {
        ...
    }
    if (request->r.width > scanout->width ||
        request->r.height > scanout->height) {
        ...
    }

    scanout->primary_resource_id = res_2d->resource_id;
    scanout->src_x = request->r.x;
    scanout->src_y = request->r.y;
    scanout->src_w = request->r.width;
    scanout->src_h = request->r.height;

leave:
    *plen = virtio_gpu_write_ctrl_response(vgpu, &request->hdr, response_desc,
                                           VIRTIO_GPU_RESP_OK_NODATA);
}

這裡的重點是，SET_SCANOUT 不會把像素送到視窗後端，它只更新 scanout 的主平面資源綁定與來源矩形。 其中 resource_id == 0 代表要停用主平面，因此 semu 會清掉該 scanout 的主平面資源，並透過 display bridge 發出主平面 clear

RESOURCE_FLUSH 則會先驗證 request->r 是否落在資源範圍內，再找出所有目前將該資源設為主平面的 scanout。 每個符合條件的 scanout 都會先檢查 display bridge 能不能收新的畫面，再建立一次性的 payload 快照，最後呼叫 vgpu_display_publish_primary_set()：

static void vgpu_sw_cmd_resource_flush_handler(virtio_gpu_state_t *vgpu,
                                               struct virtq_desc *vq_desc,
                                               uint32_t *plen)
{
    ...
    struct vgpu_sw_resource_2d *res_2d =
        vgpu_sw_get_resource_2d(request->resource_id);
    ...

    if (!vgpu_sw_rect_fits(res_2d->width, res_2d->height, &request->r)) {
        ...
    }

    for (uint32_t i = 0; i < PRIV(vgpu)->num_scanouts; i++) {
        struct virtio_gpu_scanout_info *scanout = &PRIV(vgpu)->scanouts[i];

        if (!scanout->enabled ||
            scanout->primary_resource_id != request->resource_id)
            continue;

        if (!vgpu_display_can_publish())
            continue;

        struct vgpu_display_payload *payload =
            vgpu_sw_create_window_payload(res_2d, scanout, "primary");
        if (!payload)
            continue;

        vgpu_display_publish_primary_set(i, payload);
    }

    *plen = virtio_gpu_write_ctrl_response(vgpu, &request->hdr, response_desc,
                                           VIRTIO_GPU_RESP_OK_NODATA);
}

實際送到視窗後端的 payload 由 SET_SCANOUT 記錄的來源矩形決定。 vgpu_sw_create_window_payload() 會把來源矩形的像素複製成 vgpu_display_payload，讓 SDL 執行緒之後只碰這份快照，不直接持有 guest-facing 資源內部的 image 指標：

static struct vgpu_display_payload *vgpu_sw_create_window_payload(
    const struct vgpu_sw_resource_2d *res_2d,
    const struct virtio_gpu_scanout_info *scanout,
    const char *plane_name)
{
    ...
    uint32_t src_x = 0;
    uint32_t src_y = 0;
    uint32_t width = res_2d->width;
    uint32_t height = res_2d->height;
    if (scanout) {
        src_x = scanout->src_x;
        src_y = scanout->src_y;
        width = scanout->src_w;
        height = scanout->src_h;
    }
    ...
    payload->cpu.format = res_2d->format;
    payload->cpu.width = width;
    payload->cpu.height = height;
    payload->cpu.stride = (uint32_t) row_bytes;
    payload->cpu.bits_per_pixel = res_2d->bits_per_pixel;
    payload->cpu.pixels = (uint8_t *) (payload + 1);

    const uint8_t *src_pixels = (const uint8_t *) res_2d->image +
                                (size_t) src_y * res_2d->stride +
                                (size_t) src_x * bytes_per_pixel;
    if (res_2d->stride == row_bytes) {
        memcpy(payload->cpu.pixels, src_pixels, pixels_size);
    } else {
        for (uint32_t y = 0; y < height; y++) {
            memcpy(payload->cpu.pixels + (size_t) y * row_bytes,
                   src_pixels + (size_t) y * res_2d->stride, row_bytes);
        }
    }

    return payload;
}

SDL 後端會在 window_drain_display_queue() 內去消費這些命令。 clear 命令負責更新 generation，frame / move 命令則走有限大小的 SPSC 顯示佇列：

static void window_drain_display_queue(void)
{
    bool dirty_scanouts[VIRTIO_GPU_MAX_SCANOUTS] = {0};
    struct vgpu_display_cmd cmd;

    while (vgpu_display_pop_cmd(&cmd)) {
        struct sdl_scanout_info *scanout = &sdl_scanouts[cmd.scanout_id];
        ...

        switch (cmd.type) {
        case VGPU_DISPLAY_CMD_PRIMARY_CLEAR:
            sdl_plane_info_reset(&scanout->primary_plane);
            dirty_scanouts[cmd.scanout_id] = true;
            break;
        case VGPU_DISPLAY_CMD_PRIMARY_SET:
            dirty_scanouts[cmd.scanout_id] |= sdl_plane_info_update_texture(
                scanout->renderer, &scanout->primary_plane,
                cmd.u.primary_set.payload, "primary");
            break;
        ...
        }

        vgpu_display_release_cmd(&cmd);
    }

    for (uint32_t i = 0; i < VIRTIO_GPU_MAX_SCANOUTS; i++) {
        if (!dirty_scanouts[i] || !sdl_scanouts[i].window ||
            !sdl_scanouts[i].renderer)
            continue;
        sdl_scanout_render(&sdl_scanouts[i]);
    }
}

當中 SPSC 顯示佇列所使用的命令如下：

• VGPU_DISPLAY_CMD_PRIMARY_CLEAR：重置主平面紋理
• VGPU_DISPLAY_CMD_PRIMARY_SET：用 payload 的 format/width/height/stride 建立或重建 SDL 紋理，然後 SDL_UpdateTexture()
• VGPU_DISPLAY_CMD_CURSOR_CLEAR：重置鼠標平面與鼠標矩形
• VGPU_DISPLAY_CMD_CURSOR_SET：更新鼠標平面紋理，記錄 hotspot，算繪時經過 sdl_cursor_rect_update_position() 以 x - hot_x / y - hot_y 計算 SDL 矩形
• VGPU_DISPLAY_CMD_CURSOR_MOVE：只更新鼠標矩形，不重傳像素，同樣會先檢查座標是否落在 SDL int 範圍

SDL 主迴圈 window_main_loop_sw() 在處理完輸入事件後會呼叫 window_drain_display_queue()，因此建立紋理、SDL_UpdateTexture() 與 SDL_RenderPresent() 都處於 SDL 執行緒中：

static void window_main_loop_sw(void)
{
    ...
    while (!window_is_closed_sw()) {
        if (vinput_handle_events()) {
            /* User closed the window. Set the flag so 'window_shutdown_sw()'
             * (called from the emulator thread) does not race with us, then
             * return normally so 'main()' can 'pthread_join()' the emulator
             * thread and collect its exit code.
             */
            window_shutdown_sw();
            return;
        }
        ...
#if SEMU_HAS(VIRTIOGPU)
        window_drain_display_queue();
#endif
    }
}

具體呼叫流程圖如下：

展開呼叫流程圖

controlq 主平面 2D 路徑
==============================
guest 寫入 MMIO：QueueNotify(controlq)
  ↓
[virtio-gpu.c:994] virtio_gpu_reg_write()
  ↓
[virtio-gpu.c:738] virtio_gpu_queue_notify_handler()
  │
  ├─ 驗證 DEVICE_NEEDS_RESET / DRIVER_OK / virtqueue ready / avail_delta
  ├─ 從 avail ring 取出 head descriptor index
  ├─ [virtio-gpu.c:608] virtio_gpu_desc_handler()
  │    │
  │    ├─ 收最多 VIRTIO_GPU_MAX_DESC 個 descriptor
  │    ├─ 檢查 32-bit guest address 與 controlq/cursorq 命令歸屬
  │    ├─ 依 ctrl_hdr.type 分派到 g_virtio_gpu_backend
  │    │
  │    ├─ RESOURCE_CREATE_2D
  │    │    ↓
  │    │  [virtio-gpu-sw.c:372] vgpu_sw_resource_create_2d_handler()
  │    │    │
  │    │    ├─ 建立 struct vgpu_sw_resource_2d
  │    │    ├─ 依 format 決定 bits_per_pixel
  │    │    ├─ 算出 host staging buffer 的 stride / image_size
  │    │    ├─ 配置 res_2d->image
  │    │    └─ 掛到 g_vgpu_sw_res_2d_list，之後用 resource_id 查回
  │    │
  │    ├─ RESOURCE_ATTACH_BACKING
  │    │    ↓
  │    │  [virtio-gpu-sw.c:920] vgpu_sw_cmd_resource_attach_backing_handler()
  │    │    │
  │    │    ├─ 讀取 guest 提供的 virtio_gpu_mem_entry[]
  │    │    ├─ 每個 backing entry 都用 virtio_gpu_mem_guest_to_host() 轉成 host 位址
  │    │    └─ 寫成 res_2d->iovec[] / page_cnt，供傳輸路徑重複使用
  │    │
  │    ├─ TRANSFER_TO_HOST_2D
  │    │    ↓
  │    │  [virtio-gpu-sw.c:823] vgpu_sw_cmd_transfer_to_host_2d_handler()
  │    │    │
  │    │    ├─ 確認資源已建立且已接上 backing
  │    │    ├─ 檢查傳輸矩形與 req->offset 對應的 backing 範圍
  │    │    └─ [virtio-gpu-sw.c:158] vgpu_sw_copy_image_from_pages()
  │    │          │
  │    │          ├─ 用 req->offset / 矩形 / stride 算每次複製的位元組範圍
  │    │          ├─ 從 res_2d->iovec[] 讀取 guest 像素
  │    │          └─ 寫入 host staging buffer res_2d->image
  │    │
  │    ├─ SET_SCANOUT
  │    │    ↓
  │    │  [virtio-gpu-sw.c:626] vgpu_sw_cmd_set_scanout_handler()
  │    │    │
  │    │    ├─ resource_id == 0 時清掉主平面
  │    │    ├─ 驗證來源矩形落在資源與 scanout 範圍內
  │    │    ├─ 記錄 scanouts[scanout_id].primary_resource_id
  │    │    └─ 記錄 scanouts[scanout_id] 要顯示的 source rectangle
  │    │
  │    └─ RESOURCE_FLUSH
  │         ↓
  │       [virtio-gpu-sw.c:737] vgpu_sw_cmd_resource_flush_handler()
  │         │
  │         ├─ 驗證 flush 矩形落在資源範圍內
  │         ├─ 找出目前綁到這個資源的 scanout
  │         ├─ [vgpu-display.c:220] vgpu_display_can_publish()
  │         │    └─ SPSC 顯示佇列滿了就跳過本次 lossy frame
  │         ├─ [virtio-gpu-sw.c:231] vgpu_sw_create_window_payload()
  │         │    │
  │         │    ├─ 依 SET_SCANOUT 記錄的來源矩形決定輸出範圍
  │         │    ├─ 建立一次性的 vgpu_display_payload
  │         │    └─ deep copy 主平面像素，SDL 執行緒不直接持有 res_2d->image
  │         └─ [vgpu-display.c:226] vgpu_display_publish_primary_set()
  │              │
  │              ├─ 包成 VGPU_DISPLAY_CMD_PRIMARY_SET
  │              └─ [vgpu-display.c:126] vgpu_display_push_cmd()
  │                   │
  │                   └─ 推入 SPSC 顯示佇列
  │             ------------------------------
  │              非同步觸發條件：SDL 執行緒下一輪消費 SPSC 顯示佇列
  │                   ↓
  │                 [window-sw.c:460] window_main_loop_sw()
  │                        │
  │                        └─ [window-sw.c:387] window_drain_display_queue()
  │                             │
  │                             ├─ [vgpu-display.c:174] vgpu_display_pop_cmd()
  │                             │    └─ 取出 clear 命令或有效的 queued frame 命令
  │                             ├─ [window-sw.c:420] sdl_plane_info_update_texture(..., "primary")
  │                             │    │
  │                             │    ├─ 依 payload format / width / height / stride 建立或重用 SDL 紋理
  │                             │    └─ SDL_UpdateTexture() 上傳主平面像素
  │                             └─ [window-sw.c:372] sdl_scanout_render()
  │                                  │
  │                                  ├─ SDL_RenderClear()
  │                                  ├─ SDL_RenderCopy(主平面紋理)
  │                                  ├─ SDL_RenderCopy(鼠標平面紋理)
  │                                  └─ SDL_RenderPresent()
  │
  ├─ 寫回 used ring：id = head descriptor, len = handler 回報長度
  └─ 若 guest 沒設 VIRTQ_AVAIL_F_NO_INTERRUPT
       ↓
      vgpu->InterruptStatus |= VIRTIO_INT__USED_RING

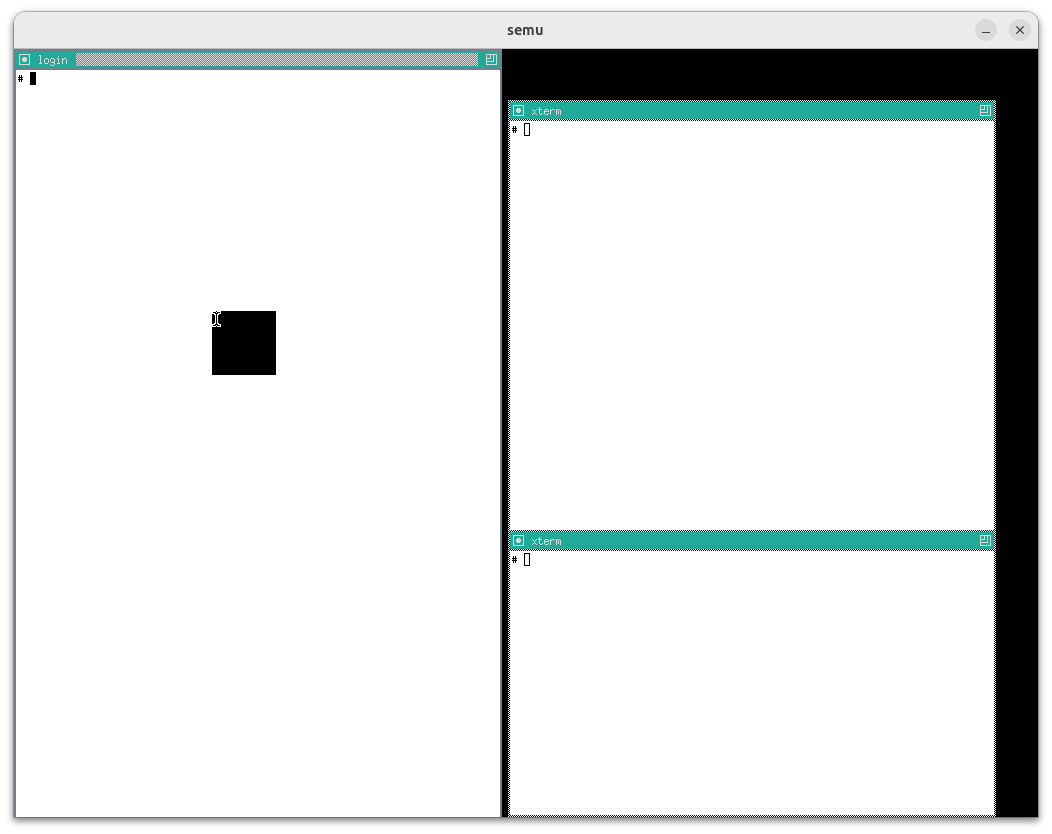

Guest 鼠標影像的更新流程

這條路徑和主平面最大的差別是，主平面關心的是「scanout 目前在使用哪個資源，以及什麼時候要 flush 到主畫面」，但鼠標平面關心的則是「哪個資源會被當成鼠標影像，以及它目前的座標為何」

先看一下這段會碰到的命令與 virtqueue：

• 鼠標影像本身仍然是一個 2D 資源，所以建立與填圖會先走 controlq：
  • RESOURCE_CREATE_2D 由 vgpu_sw_resource_create_2d_handler() 建立資源
  • RESOURCE_ATTACH_BACKING 由 vgpu_sw_cmd_resource_attach_backing_handler() 接上 guest backing
  • TRANSFER_TO_HOST_2D 再由 vgpu_sw_cmd_transfer_to_host_2d_handler() 把像素複製到 res_2d->image
• cursorq 只承載鼠標命令：
  • UPDATE_CURSOR 由 vgpu_sw_cmd_update_cursor_handler() 處理，用來指定鼠標資源、座標與 hotspot。 若 resource_id == 0，則代表清掉鼠標平面
    • 在 SPSC 顯示佇列中對應到 VGPU_DISPLAY_CMD_CURSOR_SET 與 VGPU_DISPLAY_CMD_CURSOR_CLEAR
  • MOVE_CURSOR 由 vgpu_sw_cmd_move_cursor_handler() 處理。 它不會重傳鼠標像素，只更新既有鼠標的位置
    • 在 SPSC 顯示佇列中對應到 VGPU_DISPLAY_CMD_CURSOR_MOVE

Tips

UPDATE_CURSOR 在程式碼中為 VIRTIO_GPU_CMD_UPDATE_CURSOR，MOVE_CURSOR 在程式碼中為 VIRTIO_GPU_CMD_MOVE_CURSOR，剩下的幾個同理。 為了避免篇幅過長，這邊 virtio gpu 協定層的命令我就不把它的前綴寫出來了，只為 SPSC 佇列內的命令特別標註，以區分兩者

這兩條 virtqueue 的外層入口一樣是 QueueNotify ⭢ virtio_gpu_queue_notify_handler() ⭢ virtio_gpu_desc_handler()。 virtio_gpu_desc_handler() 會檢查命令的種類，避免鼠標命令走 controlq，也避免一般 controlq 命令走 cursorq

比較不一樣的是鼠標命令本身通常不帶 response descriptor。 UPDATE_CURSOR / MOVE_CURSOR handler 最後都會把 *plen 設成 0，因此 guest 只要看到 used ring 前進就可以去回收 descriptor 了，不需要再解析 response buffer

virtio_gpu_queue_notify_handler() 的部分與一般情況一樣會先從 avail ring 取出 buffer_idx，呼叫 virtio_gpu_desc_handler()，再把 handler 回報的 len 寫進 used ring。 差別只在鼠標 handler 的成功路徑不會找可寫的 response descriptor，因此 len 固定是 0：

static void virtio_gpu_queue_notify_handler(virtio_gpu_state_t *vgpu, int index)
{
    ...
    while (queue->last_avail != new_avail) {
        uint16_t queue_idx = queue->last_avail % queue->QueueNum;
        uint16_t buffer_idx = ram[queue->QueueAvail + 1 + queue_idx / 2] >>
                              (16 * (queue_idx % 2));

        uint32_t len = 0;
        int result =
            virtio_gpu_desc_handler(vgpu, queue, index, buffer_idx, &len);
        if (result != 0)
            return;

        uint32_t vq_used_addr =
            queue->QueueUsed + 1 + (new_used % queue->QueueNum) * 2;
        ram[vq_used_addr] = buffer_idx; /* 'virtq_used_elem.id'  (le32) */
        ram[vq_used_addr + 1] = len;    /* 'virtq_used_elem.len' (le32) */
        queue->last_avail++;
        new_used++;

        if (vgpu->Status & VIRTIO_STATUS__DEVICE_NEEDS_RESET)
            break;
    }
    ...
}

所以 guest 看到的鼠標完成訊號主要是一個「這筆鼠標 descriptor 已被裝置消費」的訊號：GET_DISPLAY_INFO 或 RESOURCE_FLUSH 這類 controlq 命令會把 response payload 寫進 guest buffer，但 cursorq 的 UPDATE_CURSOR / MOVE_CURSOR 則只會推進 used ring

UPDATE_CURSOR 的部分由 vgpu_sw_cmd_update_cursor_handler() 處理，其行為如下：

• 讀出 struct virtio_gpu_update_cursor
• 驗證 scanout_id
• resource_id == 0 時，清掉 scanout->cursor_resource_id，並呼叫 vgpu_display_publish_cursor_clear(scanout_id)
• resource_id != 0 時，確認資源存在，且鼠標資源寬高非 0、沒有超過 scanout 尺寸
• 若 display bridge 可以發布，呼叫 vgpu_sw_create_window_payload(res_2d, NULL, "cursor") 建立鼠標 payload，接著用 vgpu_sw_decode_cursor_coord() 把 cursor->pos.x/y 從 wire 上的 uint32_t 解成 signed int32_t，再用 vgpu_display_publish_cursor_set(scanout_id, payload, x, y, hot_x, hot_y) 送到 SDL 後端
• 最後把 scanout->cursor_resource_id 記成目前鼠標資源

Tips

目前如果命令有帶 VIRTIO_GPU_FLAG_FENCE，semu 會把它視為不支援的 cursorq 命令，設 DEVICE_NEEDS_RESET 並以 len = 0 完成這筆 used entry。 Linux 的 virtio_gpu_queue_cursor() 送出的 cursor command 沒有 fence response，所以正常路徑不會觸發這個錯誤

對應的 handler 會直接從 cursorq 請求讀 struct virtio_gpu_update_cursor。 cursorq 成功路徑沒有 response descriptor，所以每個出口最後都以 *plen = 0 回到外層 used-ring 完成訊號：

static void vgpu_sw_cmd_update_cursor_handler(virtio_gpu_state_t *vgpu,
                                              struct virtq_desc *vq_desc,
                                              uint32_t *plen)
{
    struct virtio_gpu_update_cursor *cursor = virtio_gpu_get_request(
        vgpu, vq_desc, sizeof(struct virtio_gpu_update_cursor));
    ...

    if (cursor->hdr.flags & VIRTIO_GPU_FLAG_FENCE) {
        fprintf(stderr, ...);
        virtio_gpu_set_fail(vgpu);
        *plen = 0;
        return;
    }

    struct virtio_gpu_scanout_info *scanout =
        vgpu_sw_get_scanout(vgpu, cursor->pos.scanout_id);
    ...

    if (cursor->resource_id == 0) {
        scanout->cursor_resource_id = 0;
        vgpu_display_publish_cursor_clear(cursor->pos.scanout_id);
        *plen = 0;
        return;
    }

    struct vgpu_sw_resource_2d *res_2d =
        vgpu_sw_get_resource_2d(cursor->resource_id);
    ...

    if (!vgpu_display_can_publish()) {
        *plen = 0;
        return;
    }

    struct vgpu_display_payload *payload =
        vgpu_sw_create_window_payload(res_2d, NULL, "cursor");
    ...

    scanout->cursor_resource_id = cursor->resource_id;
    vgpu_display_publish_cursor_set(cursor->pos.scanout_id, payload,
                                    vgpu_sw_decode_cursor_coord(cursor->pos.x),
                                    vgpu_sw_decode_cursor_coord(cursor->pos.y),
                                    cursor->hot_x, cursor->hot_y);

    *plen = 0;
}

MOVE_CURSOR 由 vgpu_sw_cmd_move_cursor_handler() 處理，它更單純，只會驗證 scanout 是否存在，解碼 cursor->pos.x/y，然後呼叫 vgpu_display_publish_cursor_move(scanout_id, x, y)。 它不重新讀資源，也不重傳像素

static void vgpu_sw_cmd_move_cursor_handler(virtio_gpu_state_t *vgpu,
                                            struct virtq_desc *vq_desc,
                                            uint32_t *plen)
{
    struct virtio_gpu_update_cursor *cursor = virtio_gpu_get_request(
        vgpu, vq_desc, sizeof(struct virtio_gpu_update_cursor));
    ...

    if (cursor->hdr.flags & VIRTIO_GPU_FLAG_FENCE) {
        fprintf(stderr, ...);
        virtio_gpu_set_fail(vgpu);
        *plen = 0;
        return;
    }

    if (!vgpu_sw_get_scanout(vgpu, cursor->pos.scanout_id)) {
        virtio_gpu_set_fail(vgpu);
        *plen = 0;
        return;
    }

    vgpu_display_publish_cursor_move(
        cursor->pos.scanout_id, vgpu_sw_decode_cursor_coord(cursor->pos.x),
        vgpu_sw_decode_cursor_coord(cursor->pos.y));

    *plen = 0;
}

因此 UPDATE_CURSOR 會同時指定「哪個資源是鼠標影像」、「鼠標現在在哪裡」以及「hotspot 在 image 內的哪個位置」。 MOVE_CURSOR 則只會調整既有鼠標平面的位置

這裡的 signed decode 是為了配合 Linux 鼠標平面的行為：virtio_gpu_cursor_plane_update() 會把 signed crtc_x / crtc_y 放進 virtio-gpu 的 unsigned 32-bit wire 欄位

接著視窗後端這邊會去取出並消費掉 SPSC 顯示佇列內的命令：

• VGPU_DISPLAY_CMD_CURSOR_SET 會更新鼠標平面紋理、hotspot 與要算繪的矩形
• VGPU_DISPLAY_CMD_CURSOR_MOVE 則根據既有 hotspot 重新計算矩形範圍

具體的實作位於 window_drain_display_queue() 當中：

static void window_drain_display_queue(void)
{
    ...
    switch (cmd.type) {
    ...
    case VGPU_DISPLAY_CMD_CURSOR_SET:
        /* Use '|=' to keep earlier dirty state for this scanout. */
        dirty_scanouts[cmd.scanout_id] |= sdl_scanout_apply_cursor_frame(
            scanout, cmd.u.cursor_set.payload, cmd.u.cursor_set.x,
            cmd.u.cursor_set.y, cmd.u.cursor_set.hot_x,
            cmd.u.cursor_set.hot_y);
        break;
    case VGPU_DISPLAY_CMD_CURSOR_MOVE:
        if (!sdl_cursor_rect_update_position(
                &scanout->cursor_rect, cmd.u.cursor_move.x,
                cmd.u.cursor_move.y, scanout->cursor_hot_x,
                scanout->cursor_hot_y))
            break;
        dirty_scanouts[cmd.scanout_id] = true;
        break;
    }
    ...
}

在做算繪時，SDL 後端一樣會把主平面和鼠標平面分開處理。 sdl_scanout_render() 會先用主平面紋理畫滿整個目標（render target），再用 cursor_rect 疊上鼠標平面紋理：

static void sdl_scanout_render(const struct sdl_scanout_info *scanout)
{
    SDL_RenderClear(scanout->renderer);

    if (scanout->primary_plane.texture)
        SDL_RenderCopy(scanout->renderer, scanout->primary_plane.texture, NULL,
                       NULL);

    if (scanout->cursor_plane.texture)
        SDL_RenderCopy(scanout->renderer, scanout->cursor_plane.texture, NULL,
                       &scanout->cursor_rect);

    SDL_RenderPresent(scanout->renderer);
}

具體呼叫流程圖如下：

展開呼叫流程圖

VirtIO-GPU 鼠標 overlay 路徑
==============================

鼠標資源準備
==============================
鼠標資源準備階段
  │
  ├─ RESOURCE_CREATE_2D
  ├─ RESOURCE_ATTACH_BACKING
  ├─ TRANSFER_TO_HOST_2D
  │    │
  │    └─ res_2d->image 內已有鼠標像素
  ↓

guest 準備好鼠標 framebuffer 後，送 UPDATE_CURSOR / MOVE_CURSOR 到 cursorq
  ↓
cursorq 命令路徑
==============================
guest 寫入 MMIO：QueueNotify(cursorq)
  ↓
[virtio-gpu.c:994] virtio_gpu_reg_write()
  ↓
[virtio-gpu.c:738] virtio_gpu_queue_notify_handler()
  │
  ├─ 驗證 cursorq virtqueue 狀態並取出 head descriptor index
  ├─ [virtio-gpu.c:608] virtio_gpu_desc_handler()
  │    │
  │    ├─ 檢查鼠標命令只能走 cursorq
  │    ├─ 依 ctrl_hdr.type 分派到 g_virtio_gpu_backend
  │    │
  │    ├─ VIRTIO_GPU_CMD_UPDATE_CURSOR
  │    │    ↓
  │    │  [virtio-gpu-sw.c:1151] vgpu_sw_cmd_update_cursor_handler()
  │    │    │
  │    │    ├─ resource_id == 0
  │    │    │    └─ [vgpu-display.c:109] vgpu_display_publish_cursor_clear()
  │    │    └─ resource_id != 0
  │    │         ├─ [virtio-gpu-sw.c:231] vgpu_sw_create_window_payload(..., "cursor")
  │    │         ├─ [virtio-gpu-sw.c:1138] vgpu_sw_decode_cursor_coord()
  │    │         └─ [vgpu-display.c:245] vgpu_display_publish_cursor_set()
  │    │              └─ 推入 SPSC 顯示佇列
  │    │
  │    └─ VIRTIO_GPU_CMD_MOVE_CURSOR
  │         ↓
  │       [virtio-gpu-sw.c:1256] vgpu_sw_cmd_move_cursor_handler()
  │         │
  │         ├─ [virtio-gpu-sw.c:1138] vgpu_sw_decode_cursor_coord()
  │         └─ [vgpu-display.c:275] vgpu_display_publish_cursor_move()
  │              └─ 推入 SPSC 顯示佇列
  │
  ├─ 寫回 used ring：id = head descriptor, len = 0
  ├─ 若 guest 沒設 VIRTQ_AVAIL_F_NO_INTERRUPT
  │    ↓
  │  vgpu->InterruptStatus |= VIRTIO_INT__USED_RING
  ↓

------------------------------
非同步觸發條件：handler 只把鼠標命令推入 SPSC 顯示佇列，SDL 執行緒後續消費 SPSC 顯示佇列時才更新紋理與位置
  ↓
SDL 執行緒
==============================
[window-sw.c:460] window_main_loop_sw()
  │
  └─ [window-sw.c:387] window_drain_display_queue()
       │
       ├─ VGPU_DISPLAY_CMD_CURSOR_SET
       │    └─ [window-sw.c:337] sdl_scanout_apply_cursor_frame()
       │         ├─ [window-sw.c:313] sdl_cursor_rect_update_position()
       │         └─ [window-sw.c:268] sdl_plane_info_update_texture(..., "cursor")
       ├─ VGPU_DISPLAY_CMD_CURSOR_MOVE
       │    └─ [window-sw.c:313] sdl_cursor_rect_update_position()
       ├─ VGPU_DISPLAY_CMD_CURSOR_CLEAR
       │    └─ 重置鼠標平面
       └─ [window-sw.c:372] sdl_scanout_render()
            ├─ SDL_RenderCopy(主平面紋理)
            ├─ SDL_RenderCopy(鼠標平面紋理)
            └─ SDL_RenderPresent()

總而言之，主平面由 SET_SCANOUT 記錄資源綁定，再由 RESOURCE_FLUSH 發布快照。 鼠標平面則由 UPDATE_CURSOR 同時指定資源、座標與 hotspot，由 MOVE_CURSOR 只調整既有鼠標的位置。 兩者最後都會進入同一條 display bridge，讓 SDL 後端在 SDL 執行緒更新紋理與算繪

VirtIO-Input

VirtIO-Input：資料結構

virtio_input_state_t、struct vinput_data 與 virtio_input_config

（以鍵盤為例的架構關係圖）

virtio-input 與 virtio-gpu 差不多，也是把 MMIO 的可見狀態、virtqueue 的狀態與 host 私有資料拆開來放，主要差別在於：

1. semu 會建兩個獨立的 virtio-input 裝置實例，而不是只有一個輸入裝置
2. 每個裝置都有兩條 virtqueue，分別對應規格裡的 eventq 與 statusq

先看 virtqueue 和狀態的本體，對應原始程式碼如下（device.h 與 virtio-input.c）：

enum {
    VINPUT_KEYBOARD_ID = 0,
    VINPUT_MOUSE_ID = 1,
    VINPUT_DEV_CNT,
};

enum {
    VIRTIO_INPUT_EVENTQ = 0,
    VIRTIO_INPUT_STATUSQ = 1,
};

#define VIRTIO_INPUT_QUEUE (vinput->queues[vinput->QueueSel])

typedef struct {
    uint32_t QueueNum;
    uint32_t QueueDesc;
    uint32_t QueueAvail;
    uint32_t QueueUsed;
    uint16_t last_avail;
    bool ready;
} virtio_input_queue_t;

typedef struct {
    uint32_t DeviceFeaturesSel;
    uint32_t DriverFeatures;
    uint32_t DriverFeaturesSel;
    uint32_t QueueSel;
    virtio_input_queue_t queues[2];
    uint32_t Status;
    uint32_t InterruptStatus;
    uint32_t *ram;
    void *priv;
} virtio_input_state_t;

virtio_input_state_t 的欄位分工和 virtio_gpu_state_t 類似，但這裡保存的是輸入裝置的狀態：

• DeviceFeaturesSel、DriverFeatures、DriverFeaturesSel：對應特徵協商相關暫存器
• QueueSel：表示 guest 目前正在設定哪一條 virtqueue
• queues[2]：保存 eventq 與 statusq 各自的 virtqueue 佈局與處理進度
  • queues[VIRTIO_INPUT_EVENTQ]：對應到 eventq，裝置用來把鍵盤 / 滑鼠事件送進 guest 的 virtqueue
  • queues[VIRTIO_INPUT_STATUSQ]：對應到 statusq，guest 用來把 LED 之類的狀態回饋送給裝置的 virtqueue
• Status、InterruptStatus：保存裝置狀態與待處理的中斷
• ram：指向 guest RAM，讓裝置可以直接讀 descriptor table 與 avail/used ring
• priv：指向每個輸入裝置自己的 struct vinput_data

virtio_input_queue_t 的欄位語意和前面的 virtio_gpu_queue_t 相同：

• QueueNum：這條 virtqueue 的 ring 大小
• QueueDesc：descriptor table 在 guest RAM 裡的起點
• QueueAvail：avail ring 在 guest RAM 裡的起點
• QueueUsed：used ring 在 guest RAM 裡的起點
• last_avail：裝置上次已處理到哪個 avail ring entry 的索引
• ready：guest 是否已完成這條 virtqueue 的配置

但 virtio-input 這邊要特別多看一層 virtqueue 身分。 QueueSel 會配合 VIRTIO_INPUT_QUEUE 這個巨集，把同一組 MMIO 暫存器映射到 eventq 或 statusq：

case _(QueueSel):
    if (value < ARRAY_SIZE(vinput->queues))
        vinput->QueueSel = value;
    else
        virtio_input_set_fail(vinput);
    return true;
case _(QueueNum):
    if (value > 0 && value <= VIRTIO_INPUT_QUEUE_NUM_MAX)
        VIRTIO_INPUT_QUEUE.QueueNum = value;
    else
        virtio_input_set_fail(vinput);
    return true;
case _(QueueReady):
    VIRTIO_INPUT_QUEUE.ready = value & 1;
    if (VIRTIO_INPUT_QUEUE.ready) {
        uint32_t qnum = VIRTIO_INPUT_QUEUE.QueueNum;
        uint32_t ram_words = RAM_SIZE / 4;

        if (qnum == 0 ||
            VIRTIO_INPUT_QUEUE.QueueAvail + 1 + (qnum - 1) / 2 >= ram_words ||
            VIRTIO_INPUT_QUEUE.QueueDesc + qnum * 4 > ram_words ||
            VIRTIO_INPUT_QUEUE.QueueUsed + qnum * 2 >= ram_words) {
            virtio_input_set_fail(vinput);
            return true;
        }

        VIRTIO_INPUT_QUEUE.last_avail =
            vinput->ram[VIRTIO_INPUT_QUEUE.QueueAvail] >> 16;
    }
    return true;

和 virtio-gpu 一樣，virtio-input 目前也是直接把 virtqueue 位置保存成 guest RAM 的索引，要送事件時會在 ram 上直接做位址的計算，沒有另外包一個 host virtqueue 物件

eventq 和 statusq 的推進時機不同。 eventq 不會在 QueueNotify 當下消費 descriptor，而是在 host 有輸入事件時由 virtio_input_update_eventq() 檢查 guest 是否已經提供了可寫的 buffer。 statusq 則會在 guest 對 statusq 寫 QueueNotify 時由 virtio_input_drain_statusq() 直接消費 guest 送來的 outbuf，寫回 used ring，並在需要時設定 VIRTIO_INT__USED_RING。 目前 semu 會消費掉這些 LED 狀態事件，但不會把 LED 的狀態反映到 host 鍵盤上

這個設計也反映在重置邏輯上。 virtio_input_update_status() 會把 virtqueue 狀態和協商狀態清掉，但保留 ram 與 priv：

static void virtio_input_update_status(virtio_input_state_t *vinput,
                                       uint32_t status)
{
    vinput->Status |= status;
    if (status)
        return;

    uint32_t *ram = vinput->ram;
    void *priv = vinput->priv;
    int dev_id = PRIV(vinput)->type;
    vinput_reset_host_events(dev_id);
    memset(vinput, 0, sizeof(*vinput));
    vinput->ram = ram;
    vinput->priv = priv;
}

這裡和 virtio-gpu 的差別是，virtio-input 沒有像 g_vgpu_sw_res_2d_list 那樣需要額外釋放的執行期資源串列。 在重置時它會呼叫 vinput_reset_host_events(dev_id)，把 SPSC 輸入佇列中尚未取出的 vinput_cmd 全部丟掉，但不會影響到另一個輸入裝置的 virtqueue

重置之後會被保留下來的狀態主要是：

• ram：host 提供的 guest 記憶體基底指標
• priv：這個輸入裝置對應到哪一個 host struct vinput_data

接著再看 priv 指到的資料。 對應的結構如下：

PACKED(struct virtio_input_absinfo {
    uint32_t min;
    uint32_t max;
    uint32_t fuzz;
    uint32_t flat;
    uint32_t res;
});

PACKED(struct virtio_input_devids {
    uint16_t bustype;
    uint16_t vendor;
    uint16_t product;
    uint16_t version;
});

PACKED(struct virtio_input_config {
    uint8_t select;
    uint8_t subsel;
    uint8_t size;
    uint8_t reserved[5];
    union {
        char string[128];
        uint8_t bitmap[128];
        struct virtio_input_absinfo abs;
        struct virtio_input_devids ids;
    } u;
});

struct vinput_data {
    virtio_input_state_t *vinput;
    struct virtio_input_config cfg;
    int type; /* VINPUT_KEYBOARD_ID or VINPUT_MOUSE_ID */
};

static struct vinput_data vinput_dev[VINPUT_DEV_CNT];

其中 struct vinput_data 是 semu 在 host 真正拿來區分鍵盤 / 滑鼠的資料物件。 和 virtio-gpu 那邊 priv -> virtio_gpu_data_t 的用法相比，這裡的 priv 更直接：

• vinput：指向對應的 virtio_input_state_t
• cfg：保存「這次查詢組態的結果」
• type：指出這個裝置到底是鍵盤還是滑鼠

guest 的 virtio-input 驅動初始化裝置時，會用 struct virtio_input_config 這個介面取得裝置識別資訊與事件能力資訊，再用這些資訊宣告對應的輸入裝置，並解讀後續從 eventq 收到的 type、code 與 value。 這個結構裡，select 與 subsel 表示目前要查哪一類資料，size 表示本次回覆的有效位元組數，union u 則承載本次回覆資料：

• u.string[128]
  放名稱或序號這類字串資訊，實際長度看 size
• u.bitmap[128]
  放 capability bitmap，常見用法是用位元表示是否支援某個功能或事件
• u.abs
  放絕對軸參數，對應 evdev 的 ABS 軸資訊語意
• u.ids
  放裝置識別資訊，對應 evdev 常見的裝置 ID 語意

vinput_data.cfg 是 semu 替每個 virtio-input 裝置保存的組態回覆暫存區。 guest 寫入 select 與 subsel 後，semu 會依查詢項目改寫 cfg，後續 guest 讀裝置組態欄位時，就會從這個結構取回資料：

• 查 ID_NAME 時：cfg->u.string 會被填成裝置名稱
• 查 ID_SERIAL 時：cfg->u.string 目前固定會被填成 None
• 查 ID_DEVIDS 時：cfg->u.ids 會被填成 bus/vendor/product/version
• 查 PROP_BITS 或 EV_BITS 時：cfg->u.bitmap 會被填成 capability bitmap
• 查 ABS_INFO 時：若裝置支援 ABS axes，則 cfg->u.abs 會被填成某個 absolute axis 的範圍資訊
  • 但目前 semu 會直接回 cfg->size = 0，因為目前滑鼠是 relative mouse

vinput_dev[] 這個靜態陣列有兩個元素，semu_init() 會依序把 emu->vkeyboard 與 emu->vmouse 透過 virtio_input_init() 掛到 vinput_dev[0] 與 vinput_dev[1]。 其中 type == VINPUT_KEYBOARD_ID 對應到鍵盤，type == VINPUT_MOUSE_ID 對應到滑鼠。 後面的初始化章節會沿呼叫順序展開這個對應關係

總的來說，這幾個結構的分工可以整理成：

• virtio_input_state_t：保存 MMIO / virtqueue 狀態
• struct vinput_data：保存裝置實例身分與目前的組態回覆內容
• virtio_input_config：guest 透過裝置組態欄位實際讀到的資料格式
  • 規格層面：佈局必須和規格的組態區塊一致，guest 才能按位址讀取
  • semu 層面：它同時也是每個輸入裝置的查詢結果的暫存區

VirtIO-Input：host 輸入事件送入 guest 的流程

（以鍵盤為例的架構關係圖）

現在我們來看一下 virtio-input 被用到的地方，還有它的執行流程。 與 virtio-gpu 不同，virtio-gpu 的 controlq / cursorq 是用來傳送命令的 virtqueue，顯示資訊、EDID、資源操作與鼠標更新大多會透過這兩條 virtqueue 送命令進來。 而 virtio-input 的運作方式則不一樣：

• 裝置資訊主要透過 virtio_input_config 這組裝置組態欄位查詢
  • 例如裝置名稱、事件位元、裝置 ID 等
• 真正的輸入事件本體走 eventq
  • guest 會先提供可寫的事件 buffer，等 host 真的有輸入事件時再填資料
• statusq 是 guest 回報 LED 等狀態用的 virtqueue，不承載 host 輸入事件
  • statusq QueueNotify 會用 virtio_input_drain_statusq() 消費掉 guest 提供的 status buffer，避免 statusq 卡住，但目前不會把 Caps Lock / Num Lock / Scroll Lock 狀態套用到 host 鍵盤

因此 virtio-gpu 的 controlq / cursorq 主要承載「請裝置做某件事」的命令。 virtio-input 的 eventq 則更像「請 guest 先提供可寫的事件 buffer，等 host 有事件時再填進去」的模型

SDL 事件先被翻成 SPSC 輸入命令

SDL 事件入口是 vinput_handle_events()，由 SDL 的主迴圈呼叫。 這個函式會把 SDL scancode / 滑鼠按鍵轉成 Linux evdev 的事件號碼，並把事件包成 struct vinput_cmd 丟進各裝置的 SPSC 輸入佇列

這些 evdev 的事件號碼定義在 virtio-input-codes.h。 目前滑鼠裝置使用相對座標事件，因此除了 SEMU_EV_KEY 之外，也會用 SEMU_EV_REL、SEMU_REL_X、SEMU_REL_Y、SEMU_REL_HWHEEL 與 SEMU_REL_WHEEL：

#define SEMU_EV_SYN 0x00
#define SEMU_EV_KEY 0x01
#define SEMU_EV_REL 0x02
#define SEMU_EV_ABS 0x03
#define SEMU_EV_LED 0x11
#define SEMU_EV_REP 0x14

#define SEMU_SYN_REPORT 0

#define SEMU_BTN_LEFT 0x110
#define SEMU_BTN_RIGHT 0x111
#define SEMU_BTN_MIDDLE 0x112

#define SEMU_REL_X 0x00
#define SEMU_REL_Y 0x01
#define SEMU_REL_HWHEEL 0x06
#define SEMU_REL_WHEEL 0x08

struct vinput_cmd 是 SPSC 輸入佇列內的命令格式，用來讓 SDL 執行緒與虛擬機器執行緒溝通：

enum vinput_cmd_type {
    VINPUT_CMD_KEYBOARD_KEY = 0,
    VINPUT_CMD_MOUSE_BUTTON,
    VINPUT_CMD_MOUSE_MOTION,
    VINPUT_CMD_MOUSE_WHEEL,
};

struct vinput_cmd {
    enum vinput_cmd_type type;
    union {
        struct {
            uint32_t key;
            uint32_t value;
        } keyboard_key;
        struct {
            uint32_t button;
            bool pressed;
        } mouse_button;
        struct {
            int32_t dx;
            int32_t dy;
        } mouse_motion;
        struct {
            int32_t dx;
            int32_t dy;
        } mouse_wheel;
    } u;
};

主迴圈內會呼叫 vinput_handle_events() 來將輸入事件推入 SPSC 輸入佇列，主要判斷如下：

• SDL_QUIT 會讓 vinput_handle_events() 回傳 true，window_main_loop_sw() 看到後呼叫 window_shutdown_sw() 並正常 return
• SDL_WINDOWEVENT_FOCUS_LOST 會解除滑鼠的抓取
• 滑鼠按鍵按下會先呼叫 g_window.window_set_mouse_grab(true)，讓後續滑鼠移動事件走 SDL 相對滑鼠模式
• 已經抓住滑鼠時，Ctrl+Alt+G 會解除滑鼠的抓取
• SDL_KEYDOWN 會丟掉 host autorepeat，因為裝置已宣告 SEMU_EV_REP，key repeat 交給 guest kernel
• SDL_MOUSEMOTION 只在滑鼠已抓取且 xrel / yrel 非 0 時才推送 VINPUT_CMD_MOUSE_MOTION
• SDL_MOUSEWHEEL 會處理 SDL_MOUSEWHEEL_FLIPPED，再推送 VINPUT_CMD_MOUSE_WHEEL

對應到程式碼時，vinput_handle_events() 會先把 SDL 事件轉成 Linux evdev 的事件號碼，再包成 struct vinput_cmd 送進 SPSC 輸入佇列：

bool vinput_handle_events(void)
{
    ...
    switch (e.type) {
    ...
    case SDL_KEYDOWN:
        if (g_window.window_is_mouse_grabbed() &&
            e.key.keysym.scancode == SDL_SCANCODE_G &&
            (e.key.keysym.mod & KMOD_CTRL) &&
            (e.key.keysym.mod & KMOD_ALT)) {
            g_window.window_set_mouse_grab(false);
            break;
        }
        if (e.key.repeat)
            break;
        linux_key = vinput_sdl_scancode_to_linux_key(e.key.keysym.scancode);
        if (linux_key >= 0) {
            struct vinput_cmd event = {
                .type = VINPUT_CMD_KEYBOARD_KEY,
                .u.keyboard_key = {.key = (uint32_t) linux_key, .value = 1},
            };
            vinput_push_cmd(VINPUT_KEYBOARD_ID, &event);
        }
        break;
    case SDL_MOUSEMOTION: {
        if (!g_window.window_is_mouse_grabbed() ||
            (e.motion.xrel == 0 && e.motion.yrel == 0))
            break;
        struct vinput_cmd event = {
            .type = VINPUT_CMD_MOUSE_MOTION,
            .u.mouse_motion = {.dx = e.motion.xrel, .dy = e.motion.yrel},
        };
        vinput_push_cmd(VINPUT_MOUSE_ID, &event);
    } break;
    case SDL_MOUSEWHEEL: {
        int dx = e.wheel.x;
        int dy = e.wheel.y;
        if (e.wheel.direction == SDL_MOUSEWHEEL_FLIPPED) {
            dx = -dx;
            dy = -dy;
        }
        struct vinput_cmd event = {
            .type = VINPUT_CMD_MOUSE_WHEEL,
            .u.mouse_wheel = {.dx = dx, .dy = dy},
        };
        vinput_push_cmd(VINPUT_MOUSE_ID, &event);
        break;
    }
    ...
    }
    ...
}

SDL_QUIT 的回傳值所代表的是：vinput_handle_events() 回傳 true 給 window_main_loop_sw()，由後者呼叫 window_shutdown_sw() 後正常返回。 這讓 SDL 執行緒退出時，可以沿用視窗後端一般的關閉與資源釋放流程

目前鍵盤的映射是線性搜尋。 相關的表與函式定義在 virtio-input-event.c，分別為 vinput_key_map[]、vinput_sdl_scancode_to_linux_key() 與 vinput_sdl_button_to_linux_key()。 目前映射的輔助函式如下，滑鼠按鍵走 switch，鍵盤 scancode 仍然逐項掃 vinput_key_map[]：

static int vinput_sdl_button_to_linux_key(int sdl_button)
{
    switch (sdl_button) {
    case SDL_BUTTON_LEFT:
        return SEMU_BTN_LEFT;
    case SDL_BUTTON_RIGHT:
        return SEMU_BTN_RIGHT;
    case SDL_BUTTON_MIDDLE:
        return SEMU_BTN_MIDDLE;
    default:
        return -1;
    }
}

static int vinput_sdl_scancode_to_linux_key(int sdl_scancode)
{
    unsigned long key_cnt =
        sizeof(vinput_key_map) / sizeof(struct vinput_key_map_entry);
    for (unsigned long i = 0; i < key_cnt; i++)
        if (sdl_scancode == vinput_key_map[i].sdl_scancode)
            return vinput_key_map[i].linux_key;

    return -1;
}

SDL 主迴圈利用 vinput_push_cmd() 來將事件推入 SPSC 輸入佇列，它會刻意保持非阻塞，在 SPSC 輸入佇列被填滿時它會直接丟掉最新事件。 成功推入後，它用 vinput_cmd_wake_pending 做 wake-up coalescing，喚醒虛擬機器執行緒：

static bool vinput_push_cmd(int dev_id, const struct vinput_cmd *event)
{
    struct vinput_cmd_queue *queue = &vinput_cmd_queues[dev_id];
    uint32_t head = __atomic_load_n(&queue->head, __ATOMIC_RELAXED);
    uint32_t tail = __atomic_load_n(&queue->tail, __ATOMIC_ACQUIRE);
    uint32_t next = (head + 1U) & VINPUT_CMD_QUEUE_MASK;

    if (next == tail)
        return false;

    queue->entries[head] = *event;
    __atomic_store_n(&queue->head, next, __ATOMIC_RELEASE);

    if (!__atomic_exchange_n(&vinput_cmd_wake_pending, true, __ATOMIC_SEQ_CST))
        g_window.window_wake_backend();

    return true;
}

這裡的分工重點是：SDL 視窗後端不碰 guest RAM、virtqueue、InterruptStatus 或 virtio_input_config，它只會往 SPSC 輸入佇列推送命令。 後續真正寫 eventq 的動作，一律回到虛擬機器執行緒那邊做

把 eventq 看成 guest 預留的事件 buffer pool

SPSC 輸入佇列只解決跨執行緒問題，真正的 virtio-input eventq 仍然是 guest 預先供應的可寫的 buffer 池。 虛擬機器執行緒會在 emu_tick_peripherals() 裡先用 vinput_may_have_pending_cmds() 做成本較低的檢查，若 SDL 視窗後端已發布了待處理的工作，就呼叫 virtio_input_drain_host_events() 消費所有 SPSC 輸入佇列內的命令：

static inline void emu_tick_peripherals(emu_state_t *emu)
{
    ...
#if SEMU_HAS(VIRTIOINPUT)
    if (vinput_may_have_pending_cmds())
        virtio_input_drain_host_events();

    if (virtio_input_irq_pending(&emu->vkeyboard))
        emu_update_vinput_keyboard_interrupts(vm);

    if (virtio_input_irq_pending(&emu->vmouse))
        emu_update_vinput_mouse_interrupts(vm);
#endif
}

virtio_input_drain_host_events() 會先消費鍵盤的 SPSC 輸入佇列，再消費滑鼠的 SPSC 輸入佇列。 但這不是 round-robin，因為跨裝置可見順序取決於 guest 從 PLIC 取出待處理 IRQ 時，是先拿到鍵盤 IRQ 還是滑鼠 IRQ，而不是交由這個消費迴圈決定。 消費完一輪後，vinput_rearm_cmd_wake() 會清掉 wake gate 並重新檢查是否有生產者同時發布命令，若仍有資料，就繼續消費，不回到 poll：

void virtio_input_drain_host_events(void)
{
    for (;;) {
        struct vinput_cmd event;

        while (vinput_pop_cmd(VINPUT_KEYBOARD_ID, &event)) {
            if (event.type == VINPUT_CMD_KEYBOARD_KEY)
                virtio_input_update_key(event.u.keyboard_key.key,
                                        event.u.keyboard_key.value);
        }

        while (vinput_pop_cmd(VINPUT_MOUSE_ID, &event)) {
            switch (event.type) {
            case VINPUT_CMD_MOUSE_BUTTON:
                virtio_input_update_mouse_button_state(
                    event.u.mouse_button.button, event.u.mouse_button.pressed);
                break;
            case VINPUT_CMD_MOUSE_MOTION:
                virtio_input_update_mouse_motion(event.u.mouse_motion.dx,
                                                 event.u.mouse_motion.dy);
                break;
            case VINPUT_CMD_MOUSE_WHEEL:
                virtio_input_update_scroll(event.u.mouse_wheel.dx,
                                           event.u.mouse_wheel.dy);
                break;
            default:
                break;
            }
        }

        if (vinput_rearm_cmd_wake())
            break;
    }
}

最後的 vinput_rearm_cmd_wake() 是 wake gate 的收尾。 它先清掉 vinput_cmd_wake_pending，再檢查所有 SPSC 輸入佇列是否都已經空了。 如果生產者在消費期間又發布了新命令，這次檢查會回傳 false，讓 virtio_input_drain_host_events() 留在同一個 for (;;) 迴圈裡繼續消費：

bool vinput_rearm_cmd_wake(void)
{
    __atomic_store_n(&vinput_cmd_wake_pending, false, __ATOMIC_SEQ_CST);
    return vinput_all_queues_empty();
}

bool vinput_may_have_pending_cmds(void)
{
    return __atomic_load_n(&vinput_cmd_wake_pending, __ATOMIC_RELAXED);
}

從 vinput_cmd 轉成 guest 看見的 evdev 事件，目前有四個內部入口：

• virtio_input_update_key()：產生 SEMU_EV_KEY + SYN_REPORT，目標是鍵盤 eventq
• virtio_input_update_mouse_button_state()：產生 SEMU_EV_KEY + SYN_REPORT，目標是滑鼠 eventq
• virtio_input_update_mouse_motion()：依非 0 的 dx / dy 產生 SEMU_EV_REL 的 SEMU_REL_X / SEMU_REL_Y，再補 SYN_REPORT
• virtio_input_update_scroll()：依非 0 的 wheel delta 產生 SEMU_REL_HWHEEL / SEMU_REL_WHEEL，再補 SYN_REPORT

滑鼠裝置使用相對座標事件：滑鼠移動會產生 SEMU_EV_REL 的 SEMU_REL_X/Y，滾輪輸入則會產生 SEMU_REL_HWHEEL/WHEEL，每批事件最後都會補上 SYN_REPORT。 guest 看到的會是這些訊號

實際打包時，每一批事件最後仍然用 SEMU_EV_SYN / SEMU_SYN_REPORT 收尾。 對 evdev 來說，這個 SYN_REPORT 是一筆完整 report 的邊界。 對 semu 來說，SYN_REPORT 也會佔用一個 eventq buffer。 因此 virtio_input_desc_handler() 會先檢查 guest 提供的可寫的 descriptor 數量是否足夠，只有數量足夠時才整批寫入，否則就直接整批丟棄，以避免 guest 收到少了 SYN_REPORT 的事件：

static void virtio_input_update_key(uint32_t key, uint32_t ev_value)
{
    struct virtio_input_event input_ev[] = {
        {.type = SEMU_EV_KEY, .code = key, .value = ev_value},
        {.type = SEMU_EV_SYN, .code = SEMU_SYN_REPORT, .value = 0},
    };

    size_t ev_cnt = ARRAY_SIZE(input_ev);
    virtio_input_update_eventq(VINPUT_KEYBOARD_ID, input_ev, ev_cnt);
}

static void virtio_input_update_mouse_motion(int32_t dx, int32_t dy)
{
    struct virtio_input_event input_ev[3];
    uint32_t ev_cnt = 0;

    if (dx)
        input_ev[ev_cnt++] = (struct virtio_input_event) {
            .type = SEMU_EV_REL, .code = SEMU_REL_X, .value = (uint32_t) dx};
    if (dy)
        input_ev[ev_cnt++] = (struct virtio_input_event) {
            .type = SEMU_EV_REL, .code = SEMU_REL_Y, .value = (uint32_t) dy};
    if (!ev_cnt)
        return;

    input_ev[ev_cnt++] = (struct virtio_input_event) {
        .type = SEMU_EV_SYN, .code = SEMU_SYN_REPORT, .value = 0};

    virtio_input_update_eventq(VINPUT_MOUSE_ID, input_ev, ev_cnt);
}

static void virtio_input_update_scroll(int32_t dx, int32_t dy)
{
    struct virtio_input_event input_ev[3];
    uint32_t ev_cnt = 0;

    if (dx)
        input_ev[ev_cnt++] =
            (struct virtio_input_event) {.type = SEMU_EV_REL,
                                         .code = SEMU_REL_HWHEEL,
                                         .value = (uint32_t) dx};
    if (dy)
        input_ev[ev_cnt++] =
            (struct virtio_input_event) {.type = SEMU_EV_REL,
                                         .code = SEMU_REL_WHEEL,
                                         .value = (uint32_t) dy};
    if (!ev_cnt)
        return;

    input_ev[ev_cnt++] = (struct virtio_input_event) {
        .type = SEMU_EV_SYN, .code = SEMU_SYN_REPORT, .value = 0};

    virtio_input_update_eventq(VINPUT_MOUSE_ID, input_ev, ev_cnt);
}

因此如果 guest 要收到一個按下按鍵的事件，至少要提供兩個 eventq buffer：一個給 SEMU_EV_KEY，一個給 SYN_REPORT。 滑鼠移動的事件若同時有 X/Y 位移，最多會需要三個 buffer。 滾輪在同時有水平與垂直位移時也是三個 buffer

實際送進 guest buffer 的共用入口是 virtio_input_update_eventq()：

static void virtio_input_update_eventq(int dev_id,
                                       struct virtio_input_event *input_ev,
                                       uint32_t ev_cnt)
{
    virtio_input_state_t *vinput = vinput_dev[dev_id].vinput;
    if (!vinput)
        return;

    int index = VIRTIO_INPUT_EVENTQ;
    uint32_t *ram = vinput->ram;
    virtio_input_queue_t *queue = &vinput->queues[index];

    if (vinput->Status & VIRTIO_STATUS__DEVICE_NEEDS_RESET)
        return;

    if (!((vinput->Status & VIRTIO_STATUS__DRIVER_OK) && queue->ready))
        return;

    uint16_t new_avail = ram[queue->QueueAvail] >> 16;
    uint16_t avail_delta = (uint16_t) (new_avail - queue->last_avail);
    if (avail_delta > (uint16_t) queue->QueueNum) {
        virtio_input_set_fail(vinput);
        return;
    }

    if (queue->last_avail == new_avail)
        return;

    bool wrote_events =
        virtio_input_desc_handler(vinput, input_ev, ev_cnt, queue);

    if (wrote_events && !(ram[queue->QueueAvail] & 1))
        vinput->InterruptStatus |= VIRTIO_INT__USED_RING;
}

eventq 相關更新集中在虛擬機器執行緒執行：virtio_input_update_eventq()、virtio_input_desc_handler()、guest 對 MMIO 的讀取/寫入和 InterruptStatus 更新都在虛擬機器執行緒上執行，SDL 這端只會碰到 SPSC 輸入佇列

其中負責把事件寫進 guest buffer、更新 used ring 的工作由 virtio_input_desc_handler() 處理。 它會先看 new_avail 是否至少能容納整批 input_ev[]，若 guest 只提供部分 buffer，例如只夠寫 KEY 但不夠寫後面的 SYN_REPORT，這批事件就不會被拆開寫入，而是直接回傳 false。 若 descriptor 的索引、VIRTIO_DESC_F_WRITE flag、長度或 RAM 範圍不合法，則進入錯誤路徑：

static bool virtio_input_desc_handler(virtio_input_state_t *vinput,
                                      struct virtio_input_event *input_ev,
                                      uint32_t ev_cnt,
                                      virtio_input_queue_t *queue)
{
    ...
    uint32_t end = queue->last_avail + ev_cnt;
    uint32_t flattened_avail_idx = new_avail;
    if (new_avail < queue->last_avail)
        flattened_avail_idx += (1U << 16);

    if (flattened_avail_idx < end)
        return false;

    for (uint32_t i = 0; i < ev_cnt; i++) {
        uint16_t queue_idx = queue->last_avail % queue->QueueNum;
        uint16_t buffer_idx = ram[queue->QueueAvail + 1 + queue_idx / 2] >>
                              (16 * (queue_idx % 2));
        ...
        const uint32_t event_size =
            (uint32_t) sizeof(struct virtio_input_event);
        if (addr_high != 0 || !(vq_desc.flags & VIRTIO_DESC_F_WRITE) ||
            vq_desc.len < event_size || vq_desc.addr > RAM_SIZE - event_size) {
            virtio_input_set_fail(vinput);
            return false;
        }

        ev = (struct virtio_input_event *) ((uintptr_t) ram + vq_desc.addr);
        ev->type = input_ev[i].type;
        ev->code = input_ev[i].code;
        ev->value = input_ev[i].value;

        uint32_t vq_used_addr =
            queue->QueueUsed + 1 + (new_used % queue->QueueNum) * 2;
        ram[vq_used_addr] = buffer_idx;
        ram[vq_used_addr + 1] = sizeof(struct virtio_input_event);

        new_used++;
        queue->last_avail++;
    }

    uint16_t *used_hdr = (uint16_t *) &ram[queue->QueueUsed];
    used_hdr[0] = 0;
    used_hdr[1] = new_used;

    return true;
}

因此 guest 驅動若想收完整的一組 KEY + SYN_REPORT、REL_X/REL_Y + SYN_REPORT 或 REL_WHEEL + SYN_REPORT，就必須先準備足夠數量的 eventq buffer。 只有在整批事件真的寫入、used ring 真的前進，而且 guest 沒有設 VIRTQ_AVAIL_F_NO_INTERRUPT 時，semu 才會把 VIRTIO_INT__USED_RING 設起來

從這個角度回頭看 virtio_input_reg_write() 裡的 QueueNotify，它的語意就會很清楚。 對 VIRTIO_INPUT_EVENTQ 來說，guest kick 只代表 eventq 可能已經補了 buffer，但 semu 不會立刻消費，真正消費要等 SPSC 輸入命令到來。 對 VIRTIO_INPUT_STATUSQ 來說，semu 會在 QueueNotify 當下呼叫 virtio_input_drain_statusq()，把 guest 的 LED status buffer 放回 used ring：

static bool virtio_input_reg_write(virtio_input_state_t *vinput,
                                   uint32_t addr,
                                   uint32_t value)
{
    ...
    switch (addr) {
    ...
    case _(QueueNotify):
        if (value >= ARRAY_SIZE(vinput->queues)) {
            virtio_input_set_fail(vinput);
            return true;
        }
        if (value == VIRTIO_INPUT_STATUSQ)
            virtio_input_drain_statusq(vinput);
        return true;
    ...
    }
}

因為 semu 沒有控制 host LED 的流程，所以 virtio_input_drain_statusq() 目前不會解析 LED value，只把 descriptor 以 used.len = 0 還給 guest，若真的消費了 buffer，且 guest 沒設 no-interrupt，就同樣設 VIRTIO_INT__USED_RING：

static void virtio_input_drain_statusq(virtio_input_state_t *vinput)
{
    virtio_input_queue_t *queue = &vinput->queues[VIRTIO_INPUT_STATUSQ];
    ...
    while (queue->last_avail != new_avail) {
        uint16_t queue_idx = queue->last_avail % queue->QueueNum;
        uint16_t buffer_idx = ram[queue->QueueAvail + 1 + queue_idx / 2] >>
                              (16 * (queue_idx % 2));
        ...
        if (desc_addr_high != 0 || (desc_flags & VIRTIO_DESC_F_WRITE) ||
            desc_len < event_size || desc_addr > RAM_SIZE - event_size) {
            virtio_input_set_fail(vinput);
            return;
        }

        uint32_t vq_used_addr =
            queue->QueueUsed + 1 + (new_used % queue->QueueNum) * 2;
        ram[vq_used_addr] = buffer_idx;
        ram[vq_used_addr + 1] = 0;
        new_used++;
        queue->last_avail++;
        consumed = true;
    }

    if (consumed) {
        uint16_t *used_hdr = (uint16_t *) &ram[queue->QueueUsed];
        used_hdr[0] = 0;
        used_hdr[1] = new_used;
        if (!(ram[queue->QueueAvail] & 1))
            vinput->InterruptStatus |= VIRTIO_INT__USED_RING;
    }
}

具體呼叫流程圖如下：

展開呼叫流程圖

host 輸入事件路徑
======================================
[window-sw.c:460] window_main_loop_sw()
  │
  ├─ [virtio-input-event.c:289] vinput_handle_events()
  │    │
  │    ├─ SDL_KEYDOWN / SDL_KEYUP
  │    │    ├─ [virtio-input-event.c:208] vinput_sdl_scancode_to_linux_key()
  │    │    └─ [virtio-input-event.c:144] vinput_push_cmd(VINPUT_KEYBOARD_ID)
  │    ├─ SDL_MOUSEBUTTONDOWN / SDL_MOUSEBUTTONUP
  │    │    ├─ [virtio-input-event.c:191] vinput_sdl_button_to_linux_key()
  │    │    └─ [virtio-input-event.c:144] vinput_push_cmd(VINPUT_MOUSE_ID)
  │    ├─ SDL_MOUSEMOTION / SDL_MOUSEWHEEL
  │    │    └─ [virtio-input-event.c:144] vinput_push_cmd(VINPUT_MOUSE_ID)
  │    └─ [window-sw.c:71] window_wake_backend_sw()
  │         └─ 喚醒虛擬機器執行緒盡快消費 SPSC 輸入佇列
  ↓

--------------------------------------
非同步觸發條件：window_wake_backend_sw() 喚醒虛擬機器執行緒。 下一次 peripheral tick 才消費 SPSC 輸入佇列
  ↓
虛擬機器執行緒下一次 peripheral tick
======================================
  ↓
[main.c:219] emu_tick_peripherals()
  │
  ├─ [virtio-input-event.c:253] vinput_may_have_pending_cmds()
  │    └─ 若沒有 pending work，這輪不消費 SPSC 輸入佇列
  │
  └─ 若有 pending work
       └─ [virtio-input.c:472] virtio_input_drain_host_events()
            │
            ├─ [virtio-input-event.c:219] vinput_pop_cmd(VINPUT_KEYBOARD_ID)
            │    └─ [virtio-input.c:387] virtio_input_update_key()
            │         └─ [virtio-input.c:337] virtio_input_update_eventq()
            └─ [virtio-input-event.c:219] vinput_pop_cmd(VINPUT_MOUSE_ID)
                 ├─ [virtio-input.c:403] virtio_input_update_mouse_button_state()
                 │    └─ [virtio-input.c:337] virtio_input_update_eventq()
                 ├─ [virtio-input.c:419] virtio_input_update_mouse_motion()
                 │    └─ [virtio-input.c:337] virtio_input_update_eventq()
                 └─ [virtio-input.c:442] virtio_input_update_scroll()
                      └─ [virtio-input.c:337] virtio_input_update_eventq()
                           │
                           └─ [virtio-input.c:255] virtio_input_desc_handler()
                                ├─ 從 eventq 的可寫的 descriptor 取 buffer
                                ├─ 寫入 struct virtio_input_event
                                ├─ 更新 used ring
                                └─ 視情況設 VIRTIO_INT__USED_RING

virtio_input_config 的查詢路徑

另一部分則是 virtio_input_config 這組裝置組態空間。 和 virtio-gpu 相比，virtio-input 在「資訊怎麼取得」與「virtqueue 拿來做什麼」這兩件事上都不同：

1. 資訊取得方式不同

   virtio-input 主要是透過查詢裝置組態欄位（virtio_input_config）來取得裝置資訊的，不走 virtqueue

   但 virtio-gpu 則不一樣，它裝置組態欄位（virtio_gpu_config）的內容很少，真正重要的資訊，如顯示資訊或 EDID 等，是透過 controlq 的 GET_DISPLAY_INFO、GET_EDID 等命令來取得的

2. virtqueue 的語意不同

   virtio-input 的兩條 virtqueue 是 eventq 與 statusq。 eventq 用來把裝置產生的輸入事件送進 guest，statusq 則保留給 guest 回傳 LED 或其他狀態更新，所以它們承載的是事件與狀態，不負責查詢裝置資訊

   virtio-gpu 的 controlq / cursorq 則是命令 virtqueue，guest 會把 RESOURCE_CREATE_2D、SET_SCANOUT、TRANSFER_TO_HOST_2D、GET_DISPLAY_INFO、GET_EDID 這類請求放進 virtqueue，再由裝置透過 response descriptor 回覆結果

guest 的 virtio-input 驅動需要先知道這個裝置會產生哪些 evdev 的事件型態與事件號碼（event code），才能在 guest 作業系統內宣告對應的輸入裝置能力，並正確解讀後續從 eventq 收到的 type、code、value

其中 struct virtio_input_config 不會一次把所有資訊都放在裝置組態欄位裡，而是做成一個「查詢介面」。 驅動每次想要某一類資訊時，就先把 select 與 subsel 寫進去，裝置再把對應的資料放進 union u，並用 size 告訴你這次回覆了多少位元組

union u 是「承載該次回覆資料的容器」，同一時間只有一個 union 成員有意義。 對於同一個 virtio_input_config 的實例，驅動透過 select 與 subsel 的不同組合來指定查詢項目後，裝置會把不同型態的資料寫入 union 的某個成員，並用 size 指出這次回覆的有效位元組數

但 virtio-gpu 的 virtio_gpu_config 中沒有 union u 這種「承載回覆資料的容器」，它在裝置組態欄位裡放的是固定欄位：

PACKED(struct virtio_gpu_config {
    uint32_t events_read;
    uint32_t events_clear;
    uint32_t num_scanouts;
    uint32_t num_capsets;
});

如果要拿更完整的顯示資訊，它沒有辦法只是「改 selector 之後從同一塊裝置組態欄位把資料讀出來」。 對 virtio-gpu 來說，這需要 guest 送 controlq 命令（如 GET_DISPLAY_INFO 或 GET_EDID 等）來查，然後由裝置再用對應的 response struct 回覆，例如 struct virtio_gpu_resp_disp_info 或 struct virtio_gpu_resp_edid 等

回到 virtio-input，這邊 vinput_data.cfg 扮演的角色，是 guest 讀取 struct virtio_input_config 時的 host 暫存區。 當 guest 透過 select 與 subsel 指定要查哪一項資訊後，semu 會把這次查詢的結果寫進這個結構，後續 guest 再去讀裝置組態欄位的對應位址時，實際上讀到的就是這塊 cfg 記憶體

整個查詢過程的第一步是 guest 先寫入 MMIO 來選定這次要查哪一類資料。 在 VirtIO MMIO 的佈局中，裝置專屬組態空間從 0x100 開始，因此 select 位於 0x100，subsel 則位於 0x101：

enum {
    VIRTIO_INPUT_REG_SELECT = 0x100,
    VIRTIO_INPUT_REG_SUBSEL = 0x101,
    VIRTIO_INPUT_REG_SIZE = 0x102,
};
...
static bool virtio_input_reg_write(virtio_input_state_t *vinput,
                                   uint32_t addr,
                                   uint32_t value)
{
    ...
    switch (addr) {
    ...
    case _(Status):
        virtio_input_update_status(vinput, value);
        return true;
    case _(SHMSel):
        return true;
    case VIRTIO_INPUT_REG_SELECT: // 0x100，從這裡開始屬於組態空間
        PRIV(vinput)->cfg.select = value;
        return true;
    case VIRTIO_INPUT_REG_SUBSEL:
        PRIV(vinput)->cfg.subsel = value;
        return true;
    ...
    }
}

其中：

1. select 是這次組態查詢的主類別。 例如 VIRTIO_INPUT_CFG_ID_NAME 代表查裝置名稱，VIRTIO_INPUT_CFG_ID_DEVIDS 代表查裝置 ID，VIRTIO_INPUT_CFG_EV_BITS 則代表查 capability bitmap
2. subsel 是主類別底下的第二層索引，不是每一類查詢都會用到它。 以 VIRTIO_INPUT_CFG_EV_BITS 為例，它會指定要查哪一種事件類型，例如 SEMU_EV_KEY、SEMU_EV_REL 或 SEMU_EV_LED
3. cfg 是 semu 端替這個 virtio-input 裝置保留的回覆暫存區。 guest 寫 select / subsel 時，只是在這個暫存區裡留下查詢條件，還沒有把 union u 裡的回覆資料填好
4. size 是這次回覆資料的有效位元組數。 guest 先讀 size，知道後面的回覆資料有多長，再從組態空間的其他位址把內容讀回去

設定好要查詢的種類後，guest 會去讀取 VIRTIO_INPUT_REG_SIZE，此時 virtio_input_reg_read() 會呼叫 virtio_input_cfg_read()，填好 cfg 並回傳 cfg.size：

static bool virtio_input_reg_read(virtio_input_state_t *vinput,
                                  uint32_t addr,
                                  uint32_t *value,
                                  size_t size)
{
    ...
    switch (addr) {
    ...
    case VIRTIO_INPUT_REG_SIZE:
        virtio_input_cfg_read(PRIV(vinput)->type);
        *value = PRIV(vinput)->cfg.size;
        return true;
    ...
    }
}

virtio_input_cfg_read() 目前支援：

• VIRTIO_INPUT_CFG_UNSET：不填資料，size = 0
• VIRTIO_INPUT_CFG_ID_NAME：回傳 "VirtIO Keyboard" 或 "VirtIO Mouse"
• VIRTIO_INPUT_CFG_ID_SERIAL：回傳 "None"
• VIRTIO_INPUT_CFG_ID_DEVIDS：回傳 BUS_VIRTUAL、vendor/product 0、version 1
• VIRTIO_INPUT_CFG_PROP_BITS：鍵盤 size 為 0，滑鼠設 SEMU_INPUT_PROP_POINTER
• VIRTIO_INPUT_CFG_EV_BITS：依裝置與 subsel 呼叫 virtio_input_fill_ev_bits()
• VIRTIO_INPUT_CFG_ABS_INFO：目前滑鼠是 relative pointer，因此 virtio_input_fill_abs_info() 一律給 size = 0

static void virtio_input_cfg_read(int dev_id)
{
    struct virtio_input_config *cfg = &vinput_dev[dev_id].cfg;
    memset(&cfg->u, 0, sizeof(cfg->u));
    cfg->size = 0;

    switch (cfg->select) {
    case VIRTIO_INPUT_CFG_ID_NAME:
        strcpy(cfg->u.string, vinput_dev_name[dev_id]);
        cfg->size = strlen(vinput_dev_name[dev_id]);
        return;
    case VIRTIO_INPUT_CFG_ID_SERIAL:
        strcpy(cfg->u.string, VINPUT_SERIAL);
        cfg->size = strlen(VINPUT_SERIAL);
        return;
    case VIRTIO_INPUT_CFG_ID_DEVIDS:
        cfg->u.ids.bustype = BUS_VIRTUAL;
        cfg->u.ids.vendor = 0;
        cfg->u.ids.product = 0;
        cfg->u.ids.version = 1;
        cfg->size = sizeof(struct virtio_input_devids);
        return;
    case VIRTIO_INPUT_CFG_PROP_BITS:
        virtio_input_properties(dev_id);
        return;
    case VIRTIO_INPUT_CFG_EV_BITS:
        virtio_input_fill_ev_bits(dev_id, cfg->subsel);
        return;
    case VIRTIO_INPUT_CFG_ABS_INFO:
        virtio_input_fill_abs_info(dev_id, cfg->subsel);
        return;
    default:
        return;
    }
}

對事件位元來說，鍵盤路徑由 virtio_input_fill_keyboard_ev_bits() 處理：SEMU_EV_KEY 會回報 vinput_key_map[] 實際能產生的 key bitmap，SEMU_EV_LED 會回報 Num Lock / Caps Lock / Scroll Lock，SEMU_EV_REP 會回報 repeat delay / period。 滑鼠路徑則由 virtio_input_fill_mouse_ev_bits() 處理：SEMU_EV_KEY 回報三個滑鼠按鍵，SEMU_EV_REL 回報 REL_X、REL_Y、REL_HWHEEL、REL_WHEEL：

static void virtio_input_fill_keyboard_ev_bits(int dev_id, uint8_t event)
{
    struct virtio_input_config *cfg = &vinput_dev[dev_id].cfg;
    memset(cfg->u.bitmap, 0, VIRTIO_INPUT_CFG_PAYLOAD_SIZE);

    switch (event) {
    case SEMU_EV_KEY:
        /* Only advertise key codes that key_map[] actually generates. */
        cfg->size = (uint8_t) virtio_input_fill_ev_key_bitmap(
            cfg->u.bitmap, VIRTIO_INPUT_CFG_PAYLOAD_SIZE);
        break;
    case SEMU_EV_LED:
        vinput_bitmap_set_bit(cfg->u.bitmap, SEMU_LED_NUML);
        vinput_bitmap_set_bit(cfg->u.bitmap, SEMU_LED_CAPSL);
        vinput_bitmap_set_bit(cfg->u.bitmap, SEMU_LED_SCROLLL);
        cfg->size = (uint8_t) vinput_bitmap_get_size(
            cfg->u.bitmap, VIRTIO_INPUT_CFG_PAYLOAD_SIZE);
        break;
    case SEMU_EV_REP:
        vinput_bitmap_set_bit(cfg->u.bitmap, SEMU_REP_DELAY);
        vinput_bitmap_set_bit(cfg->u.bitmap, SEMU_REP_PERIOD);
        cfg->size = (uint8_t) vinput_bitmap_get_size(
            cfg->u.bitmap, VIRTIO_INPUT_CFG_PAYLOAD_SIZE);
        break;
    default:
        cfg->size = 0;
    }
}

static void virtio_input_fill_mouse_ev_bits(int dev_id, uint8_t event)
{
    struct virtio_input_config *cfg = &vinput_dev[dev_id].cfg;
    memset(cfg->u.bitmap, 0, VIRTIO_INPUT_CFG_PAYLOAD_SIZE);

    switch (event) {
    case SEMU_EV_KEY:
        vinput_bitmap_set_bit(cfg->u.bitmap, SEMU_BTN_LEFT);
        vinput_bitmap_set_bit(cfg->u.bitmap, SEMU_BTN_RIGHT);
        vinput_bitmap_set_bit(cfg->u.bitmap, SEMU_BTN_MIDDLE);
        cfg->size = (uint8_t) vinput_bitmap_get_size(
            cfg->u.bitmap, VIRTIO_INPUT_CFG_PAYLOAD_SIZE);
        break;
    case SEMU_EV_REL:
        vinput_bitmap_set_bit(cfg->u.bitmap, SEMU_REL_X);
        vinput_bitmap_set_bit(cfg->u.bitmap, SEMU_REL_Y);
        vinput_bitmap_set_bit(cfg->u.bitmap, SEMU_REL_HWHEEL);
        vinput_bitmap_set_bit(cfg->u.bitmap, SEMU_REL_WHEEL);
        cfg->size = (uint8_t) vinput_bitmap_get_size(
            cfg->u.bitmap, VIRTIO_INPUT_CFG_PAYLOAD_SIZE);
        break;
    default:
        cfg->size = 0;
    }
}

static void virtio_input_fill_ev_bits(int dev_id, uint8_t event)
{
    switch (dev_id) {
    case VINPUT_KEYBOARD_ID:
        virtio_input_fill_keyboard_ev_bits(dev_id, event);
        break;
    case VINPUT_MOUSE_ID:
        virtio_input_fill_mouse_ev_bits(dev_id, event);
        break;
    }
}

在讀完 VIRTIO_INPUT_REG_SIZE 之後，guest 通常會開始把剛才準備好的內容一段一段取回去。 以 virtio-input 來說，從偏移量 0x100 的地方開始會對應到整個 struct virtio_input_config，其前 8 位元組是 select、subsel、size 與 reserved，再往後才是 cfg.u 這個 union，裡面可能是 string[128]、bitmap[128]、ids 或 abs

virtio_input_reg_read() 的處理方法仍然是：先確認讀取範圍落在 struct virtio_input_config 內，接著用 addr - VIRTIO_INPUT_REG_SELECT 算出 cfg 內偏移量，再從 PRIV(vinput)->cfg 複製資料。 因為 guest 可能用位元組、半字組、字組三種方式讀組態空間，這條路徑會先把 *value 清零，再用 memcpy(value, reg, size) 填低位元組，避免部分讀取留下高位殘值：

static bool virtio_input_reg_read(virtio_input_state_t *vinput,
                                  uint32_t addr,
                                  uint32_t *value,
                                  size_t size)
{
    ...
    switch (addr) {
    ...
    default:
        /* Invalid address which exceeded the range */
        if (!RANGE_CHECK(addr, _(Config), sizeof(struct virtio_input_config)))
            return false;

        /* Read virtio-input specific registers */
        uint32_t offset = addr - VIRTIO_INPUT_REG_SELECT;
        uint8_t *reg = (uint8_t *) ((uintptr_t) &PRIV(vinput)->cfg + offset);

        /* Clear value first to avoid returning dirty high bits on partial reads
         */
        *value = 0;
        memcpy(value, reg, size);

        return true;
    }
}

到這邊應該很清楚這兩條路徑的流程了：virtio_input_config 負責讓 guest 查詢裝置能力，eventq 才是 host 真正把按鍵/按鈕/相對指標/滾輪資料寫進 guest 的地方

具體呼叫流程圖如下：

展開呼叫流程圖

VirtIO-input 組態查詢路徑
==============================
guest 驅動
  │
  ├─ 寫入 MMIO：VIRTIO_INPUT_REG_SELECT / VIRTIO_INPUT_REG_SUBSEL
  │    ↓
  │  [virtio-input.c:717] virtio_input_reg_write()
  │    └─ 設定 struct vinput_data.cfg.select / subsel 以選取要讀的組態種類
  │
  ├─ 讀取 MMIO：VIRTIO_INPUT_REG_SIZE
  │    ↓
  │  [virtio-input.c:654] virtio_input_reg_read()
  │    │
  │    ├─ [virtio-input.c:616] virtio_input_cfg_read(dev_id)
  │    │    │
  │    │    ├─ ID_NAME / ID_SERIAL / ID_DEVIDS
  │    │    │    └─ 直接填入 cfg.u 與 cfg.size
  │    │    ├─ [virtio-input.c:520] virtio_input_properties()
  │    │    ├─ [virtio-input.c:593] virtio_input_fill_ev_bits()
  │    │    │    ├─ [virtio-input.c:538] virtio_input_fill_keyboard_ev_bits()
  │    │    │    └─ [virtio-input.c:567] virtio_input_fill_mouse_ev_bits()
  │    │    └─ [virtio-input.c:605] virtio_input_fill_abs_info()
  │    └─ 回傳 cfg.size
  │
  └─ 讀取 MMIO：組態空間其他位址
       ↓
     [virtio-input.c:654] virtio_input_reg_read()
       │
       ├─ 計算 offset = addr - VIRTIO_INPUT_REG_SELECT
       ├─ memcpy(value, &cfg + offset, size)
       └─ guest 讀回 u.string / u.bitmap / u.ids / u.abs

中斷相關

現行實作將中斷處理拆成了兩段：第一段由裝置維護標準的 VirtIO 暫存器狀態，第二段再由 main.c 把這份狀態映射成 device.h 裡對應的 PLIC 中斷來源位元。 這種分層讓 virtio-gpu 與 virtio-input 雖然內部行為不同，對外卻能共享同一套平台中斷接線

為了後續討論，可以先把這兩個層次分成：

• 裝置協定層

  指的是 virtio-gpu.c、virtio-input.c 這些裝置模型自己維護的狀態，例如 Status、InterruptStatus、virtqueue 狀態與組態空間。 這一層負責決定「裝置現在有沒有待處理的中斷」

• 平台層

  指的是 main.c 與 PLIC 這一層接線，負責把裝置內紀錄的待處理中斷反映到 PLIC 上。 它會讀取裝置上的 InterruptStatus，再透過 emu_update_vgpu_interrupts()、emu_update_vinput_keyboard_interrupts() / emu_update_vinput_mouse_interrupts() 改寫 plic_state_t.active，最後由 plic_update_interrupts() 把結果送到 guest 能看見的外部中斷線

簡單來說，它們分別負責這兩件事：

• virtio 裝置自己有沒有待處理的中斷
  • 也就是 device->InterruptStatus
• PLIC 有沒有看到這條 IRQ 線上的有效訊號
  • 也就是 plic.active |= IRQ_xxx_BIT，再呼叫 plic_update_interrupts()

VirtIO 裝置中斷狀態與平台 IRQ（PLIC）

virtio-gpu 與 virtio-input 共用的中斷介面，主要是兩個欄位：

• InterruptStatus

  裝置端維護的待處理中斷的暫存器。 virtio-gpu、virtio-input 會把目前待處理的中斷類型記在這裡，平台層之後再依這個欄位決定是否要將對應的 PLIC 中斷來源位元設為有效。 以 semu 目前的實作來看，它雖然是一個 32 位元的暫存器，但實際只用了最低兩個位元：

  • bit 0 = VIRTIO_INT__USED_RING

    代表某條 virtqueue 的 used ring 已經前進，guest 現在可以去驗收完成的結果。 對應到 virtqueue 完成訊號

  • bit 1 = VIRTIO_INT__CONF_CHANGE

    代表裝置設定狀態出現變化，guest 需要重新查詢或重設裝置。 semu 目前主要把它用在錯誤路徑

• InterruptACK

  guest 會藉由寫入這個 MMIO 暫存器來清除中斷。 驅動在 ISR 裡處理完事件後，會往 InterruptACK 內寫入對應的位元遮罩。 它本身只做通知用，因此 semu 收到這筆寫入後，會用收到的 InterruptACK 位元遮罩將 InterruptStatus 裡對應的位元清掉

因此各裝置會先更新自己的 VirtIO MMIO 中斷狀態，把目前待處理的中斷類型記在 InterruptStatus，之後再由平台層讀取這個欄位，決定是否要改寫對應的 PLIC 中斷來源位元。 這種兩段式的模型可以先從錯誤路徑開始看：

void virtio_gpu_set_fail(virtio_gpu_state_t *vgpu)
{
    vgpu->Status |= VIRTIO_STATUS__DEVICE_NEEDS_RESET;
    if (vgpu->Status & VIRTIO_STATUS__DRIVER_OK)
        vgpu->InterruptStatus |= VIRTIO_INT__CONF_CHANGE;
}

static void virtio_input_set_fail(virtio_input_state_t *vinput)
{
    vinput->Status |= VIRTIO_STATUS__DEVICE_NEEDS_RESET;
    if (vinput->Status & VIRTIO_STATUS__DRIVER_OK)
        vinput->InterruptStatus |= VIRTIO_INT__CONF_CHANGE;
}

可以看見它們會先把 VIRTIO_STATUS__DEVICE_NEEDS_RESET 寫進 Status，表示裝置已經進入錯誤狀態，接著若驅動已完成初始化，就再把 VIRTIO_INT__CONF_CHANGE 記到 InterruptStatus。 也就是說，錯誤路徑會先更新裝置端的 VirtIO 狀態，再決定是否要對 guest 宣告一筆組態變更的中斷

至於這些 InterruptStatus 之後會怎麼被接到 PLIC，放到後面的 PLIC 相關 小節再一起看。 先把裝置協定層自己怎麼設 InterruptStatus 釐清，整體脈絡會更順

USED_RING：通知 guest 到 used ring 取回完成結果

VIRTIO_INT__USED_RING 在 virtio-gpu 與 virtio-input 的觸發時機不同，但含義一致。 對 virtio-gpu.c 來說，這個位元通常出現在 virtio_gpu_queue_notify_handler() 成功處理 controlq / cursorq、把 used ring 寫回 RAM 之後：

static void virtio_gpu_queue_notify_handler(virtio_gpu_state_t *vgpu, int index)
{
    ...
    /* Update virtq_used.idx (keep `virtq_used.flags` in low 16 bits) */
    ram[queue->QueueUsed] &= MASK(16); /* clear high 16 bits (idx) */
    ram[queue->QueueUsed] |= ((uint32_t) new_used) << 16; /* set idx */

    /* Send interrupt, unless VIRTQ_AVAIL_F_NO_INTERRUPT is set */
    if (!(ram[queue->QueueAvail] & 1))
        vgpu->InterruptStatus |= VIRTIO_INT__USED_RING;
}

而對 virtio-input.c 來說，eventq 路徑是在 virtio_input_update_eventq() 真的把 host 事件寫進 guest buffer、推進 used ring 之後才會設 USED_RING。 在前面講 virtio-input 的流程時有提到這條路徑要拆成兩步看：virtio_input_desc_handler() 先把事件與 used ring 寫回 guest RAM，外層的 virtio_input_update_eventq() 再依 wrote_events 的結果決定要不要設 VIRTIO_INT__USED_RING：

static bool virtio_input_desc_handler(virtio_input_state_t *vinput,
                                      struct virtio_input_event *input_ev,
                                      uint32_t ev_cnt,
                                      virtio_input_queue_t *queue)
{
    ...
    ram[vq_used_addr] = buffer_idx;
    ram[vq_used_addr + 1] = sizeof(struct virtio_input_event);
    ...
    used_hdr[1] = new_used; /* virtq_used.idx */
    return true;
}

static void virtio_input_update_eventq(int dev_id,
                                       struct virtio_input_event *input_ev,
                                       uint32_t ev_cnt)
{
    ...
    /* Try to write events to used ring */
    bool wrote_events =
        virtio_input_desc_handler(vinput, input_ev, ev_cnt, queue);

    /* Send interrupt only if we actually wrote events, unless
     * VIRTQ_AVAIL_F_NO_INTERRUPT is set */
    if (wrote_events && !(ram[queue->QueueAvail] & 1))
        vinput->InterruptStatus |= VIRTIO_INT__USED_RING;
}

statusq 也可能會設 USED_RING。 virtio_input_drain_statusq() 會在 statusq QueueNotify 時把 guest 提供的 LED status buffer 放回 used ring，若真的消費到 buffer 且 guest 沒有設 no-interrupt，也會把 vinput->InterruptStatus |= VIRTIO_INT__USED_RING 設起來

這幾條路徑的共通點，在於 used ring 已經前進了，而不在於呼叫了某個 handler。 注意這裡的順序：裝置端會先把 used ring 與 virtq_used.idx 寫回 RAM，然後才把 VIRTIO_INT__USED_RING 設起來，所以等 guest 驅動真的看到這個位元時，對應的完成資訊已經可以讀了

CONF_CHANGE：通知 guest 重新檢查裝置狀態

另一個會用到的位元是 VIRTIO_INT__CONF_CHANGE。 目前 semu 對 GPU 與輸入裝置採用同一套策略：只有裝置已經進到 DRIVER_OK，之後又碰上錯誤路徑時，才會把 DEVICE_NEEDS_RESET 與 CONF_CHANGE 一起設起來

先看錯誤路徑本身：

/* virtio-gpu.c */
void virtio_gpu_set_fail(virtio_gpu_state_t *vgpu)
{
    vgpu->Status |= VIRTIO_STATUS__DEVICE_NEEDS_RESET;
    if (vgpu->Status & VIRTIO_STATUS__DRIVER_OK)
        vgpu->InterruptStatus |= VIRTIO_INT__CONF_CHANGE;
}

/* virtio-input.c */
static void virtio_input_set_fail(virtio_input_state_t *vinput)
{
    vinput->Status |= VIRTIO_STATUS__DEVICE_NEEDS_RESET;
    if (vinput->Status & VIRTIO_STATUS__DRIVER_OK)
        vinput->InterruptStatus |= VIRTIO_INT__CONF_CHANGE;
}

這正好對上 virtio_gpu_update_status() / virtio_input_update_status() 的重置行為：virtqueue 狀態、status 與中斷暫存器會被清空，但 ram、priv 這些 host 提供的基礎設施仍會保留下來

對應的重置路徑在兩邊則長這樣：

/* virtio-gpu.c */
static void virtio_gpu_update_status(virtio_gpu_state_t *vgpu, uint32_t status)
{
    vgpu->Status |= status;
    if (status)
        return;
    ...
    uint32_t *ram = vgpu->ram;
    void *priv = vgpu->priv;
    memset(vgpu, 0, sizeof(*vgpu));
    vgpu->ram = ram;
    vgpu->priv = priv;
    ...
}

/* virtio-input.c */
static void virtio_input_update_status(virtio_input_state_t *vinput,
                                       uint32_t status)
{
    vinput->Status |= status;
    if (status)
        return;
    ...
    uint32_t *ram = vinput->ram;
    void *priv = vinput->priv;
    int dev_id = PRIV(vinput)->type;
    vinput_reset_host_events(dev_id);
    memset(vinput, 0, sizeof(*vinput));
    vinput->ram = ram;
    vinput->priv = priv;
}

所以對 guest 驅動而言，CONF_CHANGE 不屬於一般資料面通知，它更接近「這個裝置狀態已經不可信，請重置或重新偵測它」的訊號

PLIC 相關

真正讓 guest hart 看見平台中斷的，是

• emu_update_vgpu_interrupts()
• emu_update_vinput_keyboard_interrupts()
• emu_update_vinput_mouse_interrupts()

這三個輔助函式。 它們會讀取各裝置的待處理狀態，再把對應的 IRQ_VGPU_BIT、IRQ_VINPUT_KEYBOARD_BIT、IRQ_VINPUT_MOUSE_BIT 設到 plic.active，最後呼叫 plic_update_interrupts()。 GPU 輔助函式會直接看 data->vgpu.InterruptStatus，input 輔助函式則有另外包一個 virtio_input_irq_pending() 函式，但一樣是在讀 vinput->InterruptStatus：

static void emu_update_vgpu_interrupts(vm_t *vm)
{
    emu_state_t *data = PRIV(vm->hart[0]);
    if (data->vgpu.InterruptStatus)
        data->plic.active |= IRQ_VGPU_BIT;
    else
        data->plic.active &= ~IRQ_VGPU_BIT;
    plic_update_interrupts(vm, &data->plic);
}

static void emu_update_vinput_keyboard_interrupts(vm_t *vm)
{
    emu_state_t *data = PRIV(vm->hart[0]);
    if (virtio_input_irq_pending(&data->vkeyboard))
        data->plic.active |= IRQ_VINPUT_KEYBOARD_BIT;
    else
        data->plic.active &= ~IRQ_VINPUT_KEYBOARD_BIT;
    plic_update_interrupts(vm, &data->plic);
}

/* mouse variant is identical except for &data->vmouse / IRQ_VINPUT_MOUSE_BIT */

Tips

當時為了強調 irq pending 的語意包了一個 wrapper，現在回頭看又發現其實好像不該包這層 wrapper，問題果然都會在意想不到的地方出現

而在 semu 中有兩個時機會去呼叫這些輔助函式：

1. guest 自己寫 vinput/vgpu MMIO 的時候，mem_store() 會在裝置寫入後立刻跑一次 emu_update_*interrupts()
   • mem_load() 因為都只是在讀狀態，並不會去改到中斷的狀態，所以不會去呼叫 emu_update_*interrupts()
2. host 事件或排程器自己改動了裝置狀態時，由 emu_tick_peripherals() 定期把 pending 的狀態同步到 PLIC。 例如 emu_tick_peripherals() 內會檢查 SPSC 輸入佇列內是否有待處理的輸入事件，有的話會把它們消費掉並推入 eventq，然後更新 PLIC

接下來讓我們分別看一下這兩條路徑

路徑 1：guest 寫入 MMIO 後立即更新 PLIC

第一條路徑比較直觀，當 guest 自己去寫裝置的 MMIO 暫存器時，mem_store() 會在 device handler 跑完之後，立刻呼叫對應的 emu_update_*interrupts()。 以最常見的寫入路徑為例：

static void mem_store(hart_t *hart,
                      uint32_t addr,
                      uint8_t width,
                      uint32_t value)
{
    ...
    if ((addr >> 28) == 0xF) {
        switch ((addr >> 20) & MASK(8)) {
        case 0x49: /* virtio-input keyboard */
            virtio_input_write(hart, &data->vkeyboard, addr & 0xFFFFF, width,
                               value);
            emu_update_vinput_keyboard_interrupts(hart->vm);
            return;
        case 0x4A: /* virtio-input mouse */
            virtio_input_write(hart, &data->vmouse, addr & 0xFFFFF, width,
                               value);
            emu_update_vinput_mouse_interrupts(hart->vm);
            return;
        case 0x4B: /* virtio-gpu */
            virtio_gpu_write(hart, &data->vgpu, addr & 0xFFFFF, width, value);
            emu_update_vgpu_interrupts(hart->vm);
            return;
        ...
        }
    }
}

而對 virtio-gpu / virtio-input 這兩個 VirtIO 裝置來說，mem_load() 只是在讀裝置狀態，並不會去改到 InterruptStatus，所以就不需要去呼叫 emu_update_*interrupts() 了

這條路徑也負責中斷的收尾。 因為 InterruptACK 本身就是一次 MMIO 的寫入，所以 guest 在 ISR 裡清位元時，會自然地再走回同一條路徑：

static bool virtio_gpu_reg_write(virtio_gpu_state_t *vgpu,
                                 uint32_t addr,
                                 uint32_t value)
{
    ...
    case _(InterruptACK):
        vgpu->InterruptStatus &= ~value;
        return true;
    ...
}

static bool virtio_input_reg_write(virtio_input_state_t *vinput,
                                   uint32_t addr,
                                   uint32_t value)
{
    ...
    case _(InterruptACK):
        vinput->InterruptStatus &= ~value;
        return true;
    ...
}

如前所述，guest 在 ISR 中處理完事件後，只要把對應的位元寫回 InterruptACK，裝置端的 InterruptStatus 就會先被清掉。 控制流程返回 mem_store() 後，再沿著同一條 MMIO 的寫入路徑呼叫對應的 emu_update_*interrupts()，但該次呼叫中輔助函式讀到的 InterruptStatus 會是 0，因此會把 plic.active 裡對應的 IRQ_VGPU_BIT、IRQ_VINPUT_KEYBOARD_BIT 或 IRQ_VINPUT_MOUSE_BIT 清掉，再呼叫 plic_update_interrupts()

具體呼叫流程圖如下：

展開呼叫流程圖

InterruptACK 路徑
=================
guest ISR 寫回 InterruptACK
  ↓
[main.c:358] mem_store()
  │
  ├─ address decode: 0x4B（virtio-gpu）
  │    ↓
  │  [virtio-gpu.c:994] virtio_gpu_reg_write()
  │    └─ InterruptACK case
  │         └─ vgpu->InterruptStatus &= ~value
  │              ↓
  │            [main.c:149] emu_update_vgpu_interrupts()
  │              ├─ InterruptStatus == 0 時清掉 IRQ_VGPU_BIT
  │              └─ [plic.c:7] plic_update_interrupts()
  │
  ├─ address decode: 0x49（virtio-input keyboard）
  │    ↓
  │  [virtio-input.c:717] virtio_input_reg_write()
  │    └─ InterruptACK case
  │         └─ vinput->InterruptStatus &= ~value
  │              ↓
  │            [main.c:127] emu_update_vinput_keyboard_interrupts()
  │              ├─ InterruptStatus == 0 時清掉 IRQ_VINPUT_KEYBOARD_BIT
  │              └─ [plic.c:7] plic_update_interrupts()
  │
  └─ address decode: 0x4A（virtio-input mouse）
       ↓
     [virtio-input.c:717] virtio_input_reg_write()
       └─ InterruptACK case
            └─ vinput->InterruptStatus &= ~value
                 ↓
               [main.c:137] emu_update_vinput_mouse_interrupts()
                 ├─ InterruptStatus == 0 時清掉 IRQ_VINPUT_MOUSE_BIT
                 └─ [plic.c:7] plic_update_interrupts()

從裝置協定層與平台層的分工來看，這一步做的事情很明確：InterruptACK 先把裝置端的中斷來源關掉，避免平台層之後又因為舊的 InterruptStatus 把同一筆中斷重新掛回 PLIC，而 PLIC 自己那一側，還要等 guest 走完「取出待處理 IRQ / 設置完成訊號」的流程，這條外部中斷才會完全結束

路徑 2：排程器週期性把狀態帶到 PLIC

第二條路徑與

• semu_run()
• semu_step()
• hart_exec_loop()
• emu_tick_peripherals()

這四個函式有關。 對本文的 virtio-gpu / virtio-input 範圍來說，這條週期性路徑目前是 virtio-input 特有的補充路徑：鍵盤或滑鼠事件會先由 SDL 視窗後端推進 SPSC 輸入佇列，再由虛擬機器執行緒在 emu_tick_peripherals() 中呼叫 virtio_input_drain_host_events()，把事件寫入 eventq 並更新 vinput->InterruptStatus。 guest 那邊不一定會立刻重新去讀寫這顆裝置的 MMIO 暫存器，所以需要靠 emu_tick_peripherals() 把輸入裝置狀態更新傳遞給 PLIC

Tips

virtio-gpu 的 InterruptStatus 目前是在 guest 寫入 GPU MMIO 後，由前面的 MMIO 的寫入路徑直接同步到 PLIC 的。 目前 emu_tick_peripherals() 沒有另外週期性檢查 emu->vgpu.InterruptStatus，原因如下

剛剛提到中斷的處理可以分成兩部分：

• virtio 裝置自己有沒有待處理的中斷
  • 也就是裝置上的 InterruptStatus
• PLIC 有沒有看到這條 IRQ 線上的有效訊號
  • 也就是 plic.active |= IRQ_xxx_BIT，再呼叫 plic_update_interrupts()

emu_update_vgpu_interrupts() 做的是第 2 件事：

if (data->vgpu.InterruptStatus)
    data->plic.active |= IRQ_VGPU_BIT;
else
    data->plic.active &= ~IRQ_VGPU_BIT;

plic_update_interrupts(vm, &data->plic);

所以問題在於：vgpu 的 InterruptStatus 什麼時候會改變？

對 vgpu 來說，目前幾乎都是 guest 主動 MMIO 觸發：

展開呼叫流程圖

virtio-gpu QueueNotify IRQ raise 路徑
=====================================
guest 驅動填好 controlq / cursorq virtqueue
  │
  └─ guest 寫入 MMIO：QueueNotify
       ↓
     [main.c:358] mem_store()
       │
       ├─ address decode: 0x4B（virtio-gpu）
       │    ↓
       │  [virtio-gpu.c:1125] virtio_gpu_write()
       │    ↓
       │  [virtio-gpu.c:994] virtio_gpu_reg_write()
       │    │
       │    └─ QueueNotify case
       │         ↓
       │       [virtio-gpu.c:738] virtio_gpu_queue_notify_handler()
       │         ├─ 消費 virtqueue descriptor chain
       │         ├─ 寫回 used ring / used.idx
       │         └─ 若 guest 允許中斷，設定 vgpu->InterruptStatus |= VIRTIO_INT__USED_RING
       │
       └─ [main.c:149] emu_update_vgpu_interrupts()
            ├─ data->plic.active |= IRQ_VGPU_BIT
            └─ [plic.c:7] plic_update_interrupts()

也就是說，vgpu 的中斷是在 guest 寫 QueueNotify 的同一條 call stack 裡產生的，mem_store() 後面馬上就會呼叫：

case 0x4B: /* virtio-gpu */
    virtio_gpu_write(...);
    emu_update_vgpu_interrupts(hart->vm);
    return;

所以不需要等 emu_tick_peripherals() 來補通知 PLIC

對於 guest 要清中斷也一樣：

展開呼叫流程圖

virtio-gpu InterruptACK IRQ clear 路徑
======================================
guest 寫入 ISR MMIO：InterruptACK
  ↓
[main.c:358] mem_store()
  │
  ├─ address decode: 0x4B（virtio-gpu）
  │    ↓
  │  [virtio-gpu.c:1125] virtio_gpu_write()
  │    ↓
  │  [virtio-gpu.c:994] virtio_gpu_reg_write()
  │    └─ InterruptACK case
  │         └─ vgpu->InterruptStatus &= ~value
  │
  └─ [main.c:149] emu_update_vgpu_interrupts()
       ├─ InterruptStatus == 0 時清掉 IRQ_VGPU_BIT
       └─ [plic.c:7] plic_update_interrupts()

所以 vgpu 的 raise / clear 都是 guest MMIO 當下直接同步更新 PLIC 的。 但 vinput 不一樣

virtio-input 的事件來源來自 host 實際按鍵或移動滑鼠，不靠 guest 主動送命令產生。 這些事件可能發生在 guest 完全沒有 MMIO 存取的時候：

展開呼叫流程圖

virtio-input host 輸入事件的 IRQ 路徑
======================================
使用者按鍵 / 移滑鼠
  ↓
[window-sw.c:460] window_main_loop_sw()
  ↓
[virtio-input-event.c:289] vinput_handle_events()
  │
  ├─ SDL_KEYDOWN / SDL_KEYUP
  │    └─ [virtio-input-event.c:144] vinput_push_cmd(VINPUT_KEYBOARD_ID)
  │         └─ [window-sw.c:71] window_wake_backend_sw()
  └─ SDL_MOUSEBUTTONDOWN / SDL_MOUSEBUTTONUP / SDL_MOUSEMOTION / SDL_MOUSEWHEEL
       └─ [virtio-input-event.c:144] vinput_push_cmd(VINPUT_MOUSE_ID)
            └─ [window-sw.c:71] window_wake_backend_sw()
                 └─ 喚醒虛擬機器執行緒，guest 這時不一定有任何 MMIO 存取
                      ↓

--------------------------------------
非同步觸發條件：window_wake_backend_sw() 喚醒虛擬機器執行緒。 下一次周邊裝置 tick 才消費 SPSC 輸入佇列
  ↓
虛擬機器執行緒下一次周邊裝置 tick
======================================
  ↓
[main.c:219] emu_tick_peripherals()
  │
  ├─ [virtio-input-event.c:253] vinput_may_have_pending_cmds()
  ├─ 若有待處理的工作
  │    └─ [virtio-input.c:472] virtio_input_drain_host_events()
  │         ├─ [virtio-input-event.c:219] vinput_pop_cmd(VINPUT_KEYBOARD_ID)
  │         │    └─ [virtio-input.c:387] virtio_input_update_key()
  │         │         └─ [virtio-input.c:337] virtio_input_update_eventq()
  │         └─ [virtio-input-event.c:219] vinput_pop_cmd(VINPUT_MOUSE_ID)
  │              ├─ [virtio-input.c:403] virtio_input_update_mouse_button_state()
  │              │    └─ [virtio-input.c:337] virtio_input_update_eventq()
  │              ├─ [virtio-input.c:419] virtio_input_update_mouse_motion()
  │              │    └─ [virtio-input.c:337] virtio_input_update_eventq()
  │              └─ [virtio-input.c:442] virtio_input_update_scroll()
  │                   └─ [virtio-input.c:337] virtio_input_update_eventq()
  │                        ├─ 寫入 guest 預留的 eventq buffer
  │                        ├─ 推進 used ring
  │                        └─ 設置 vinput->InterruptStatus
  │
  ├─ 若鍵盤 InterruptStatus 有待處理狀態
  │    └─ [main.c:127] emu_update_vinput_keyboard_interrupts()
  │         └─ [plic.c:7] plic_update_interrupts()
  └─ 若滑鼠 InterruptStatus 有待處理狀態
       └─ [main.c:137] emu_update_vinput_mouse_interrupts()
            └─ [plic.c:7] plic_update_interrupts()

如果只在 virtio_input_write() 後面更新 PLIC，就會漏掉這種情況，因為事件進來時沒有 guest 的寫入可以順便呼叫 emu_update_vinput_*_interrupts()，所以才會在 emu_tick_peripherals() 裡面定期檢查是否有鍵盤滑鼠的事件，並更新 PLIC

關鍵差異在於 vgpu 的中斷是由 guest 的 QueueNotify 同步產生的，但 vinput 的中斷可能是由 host 的 SDL 事件非同步產生的

現在回來看那四個函式，先從最外層的 semu_run() 開始。 單 hart 的一般執行路徑會反覆呼叫 semu_run_chunk()。 debug/gdbstub 路徑則會經過 semu_step() / semu_service_hart_step()。 多 hart 時，外層則會變成以 coroutine 為基礎的排程器，用 poll() 搭配 timerfd / kqueue，並視情況監看 UART fd 與 window/wake pipe，決定何時要喚醒各 hart：

static void semu_run(emu_state_t *emu)
{
    ...
    if (vm->n_hart > 1) {
        ...
        while (!emu->stopped) {
            ...
            poll(pfds, pfd_count, poll_timeout);

            for (uint32_t i = 0; i < vm->n_hart; i++)
                coro_resume_hart(i);
        }
        ...
        emu->exit_code = 0;
        return;
    }

    while (!emu->stopped) {
        ret = semu_run_chunk(emu, SEMU_SINGLE_SLICE_STEPS);
        if (ret) {
            emu->exit_code = ret;
            return;
        }
    }
}

這裡和中斷相關的點在於排程器會持續地把 hart 拉回來執行。 只要 hart 還會往前走，emu_tick_peripherals() 就有機會消費 SPSC 輸入佇列，並把 virtio-input 的待處理狀態補送到 PLIC

單 hart 時，一般執行路徑會透過 semu_run_chunk() 進到 emu_tick_peripherals()：

static int semu_run_chunk(emu_state_t *emu, int steps)
{
    hart_t *hart = emu->vm.hart[0];

    emu_tick_peripherals(emu);
    emu_update_timer_interrupt(hart);
    emu_update_swi_interrupt(hart);
    return semu_step_chunk(emu, hart, steps);
}

多 hart 時，則是透過 hart_exec_loop() 來呼叫 emu_tick_peripherals()，而且這發生在每批指令前面：

static void hart_exec_loop(void *arg)
{
    ...
    while (!emu->stopped) {
        if (hart->hsm_status != SBI_HSM_STATE_STARTED) {
            emu_tick_peripherals(emu);
            ...
            coro_yield();
            continue;
        }

        for (int i = 0; i < 64; i += SEMU_SMP_SLICE_STEPS) {
            emu_tick_peripherals(emu);
            ...
            semu_step_chunk(emu, hart, SEMU_SMP_SLICE_STEPS);
            ...
        }

        coro_yield();
    }
}

每個 hart 在往前執行的過程中，會反覆經過 emu_tick_peripherals() 這個同步點，因此只要虛擬機器還在推進 hart，這條週期性的維護路徑就一直有機會將裝置上的中斷狀態同步給 PLIC

不過要注意，由於 emu_tick_peripherals() 會被頻繁呼叫，而且還會在多個地方被呼叫，因此它不會每次都去檢查輸入事件與視窗狀態。 這會藉由 peripheral_update_ctr 這個計數器來控制，第一次會讓檢查立即發生，之後每次檢查完都會把計數器設為 64，代表中間會跳過 64 次呼叫，等下一次計數器歸零時再檢查：

static inline void emu_tick_peripherals(emu_state_t *emu)
{
    vm_t *vm = &emu->vm;

    if (emu->peripheral_update_ctr-- == 0) {
        emu->peripheral_update_ctr = 64;
        ...
#if SEMU_HAS(VIRTIOINPUT)
        /* The empty path is common during CI and boot workloads, so only
         * drain the host-side queue after the window thread has published
         * pending work for the emulator thread.
         */
        if (vinput_may_have_pending_cmds())
            virtio_input_drain_host_events();

        if (virtio_input_irq_pending(&emu->vkeyboard))
            emu_update_vinput_keyboard_interrupts(vm);

        if (virtio_input_irq_pending(&emu->vmouse))
            emu_update_vinput_mouse_interrupts(vm);
#endif
#if SEMU_HAS(VIRTIOINPUT) || SEMU_HAS(VIRTIOGPU)
        if (g_window.window_is_closed())
            emu->stopped = true;
#endif
    }
}

而對應的 emu_update_*interrupts 前面已經提過了，裡面會依裝置的待處理狀態更新 plic.active，再呼叫 plic_update_interrupts

中斷送到 hart 之後：plic_update_interrupts() 與 wfi_handler()

plic_update_interrupts() 會做兩件事：先把目前仍然有效的 source 併進 PLIC 內部的 pending 狀態，再依各 hart 的 ie[i] 決定是否要把外部中斷寫進 sip，若真的有寫入中斷，會再把 in_wfi 清成 false：

void plic_update_interrupts(vm_t *vm, plic_state_t *plic)
{
    plic->ip |= plic->active & ~plic->masked;
    plic->masked |= plic->active;

    for (uint32_t i = 0; i < vm->n_hart; i++) {
        if (plic->ip & plic->ie[i]) {
            vm->hart[i]->sip |= RV_INT_SEI_BIT;
            vm->hart[i]->in_wfi = false;
        } else {
            vm->hart[i]->sip &= ~RV_INT_SEI_BIT;
        }
    }
}

到這一步，前面一路談的 InterruptStatus、PLIC 中斷來源位元、plic.active，才會真正落到 hart 自己看得見的待處理中斷狀態上。 此時 guest 就能看見這個待處理的中斷，接下來只要中斷啟用條件成立，執行流程就可以轉進 guest 的中斷或 trap routine 了

除了 sip 之外，這裡還會碰到另一個欄位 in_wfi，它是 semu 額外維護的 hart 旗標，用來記錄「這個 hart 目前是否因為 WFI 停在等待中」。 在 RISC-V 中，WFI 是 Wait For Interrupt 指令，guest 在暫時沒有工作可做時會利用它讓 hart 進入等待，直到有可處理的中斷出現，而 in_wfi 這個旗標與 guest 無關，單純用來控制 semu 在模擬 WFI 時要等待多久：

static void semu_run(emu_state_t *emu)
{
    ...
    while (!emu->stopped) {
        ...
        int poll_timeout = 0;
        uint32_t started_harts = 0;
        uint32_t idle_harts = 0;
        for (uint32_t i = 0; i < vm->n_hart; i++) {
            if (vm->hart[i]->hsm_status == SBI_HSM_STATE_STARTED) {
                started_harts++;
                if (vm->hart[i]->in_wfi ||
                    (emu->uart.has_waiting_hart &&
                     emu->uart.waiting_hart_id == i)) {
                    idle_harts++;
                }
            }
        }

        ...
        if (pfd_count > 0 &&
            (started_harts == 0 || idle_harts == started_harts)) {
            poll_timeout = -1;
        } else if (idle_harts > 0) {
            poll_timeout = 10;
        } else {
            poll_timeout = 0;
        }

        poll(pfds, pfd_count, poll_timeout);
        ...
    }
}

這個旗標是由 wfi_handler() 設為 true 的，該函式會在 guest 執行到 WFI 時被呼叫：

static void op_privileged(hart_t *vm, uint32_t insn)
{
    ...
    switch (decode_i_unsigned(insn)) {
    ...
    case 0b000100000101: /* PRIV_WFI */
        /* Call the WFI callback if available */
        if (vm->wfi)
            vm->wfi(vm); // call wfi_handler()
        break;
    ...
    }
}

wfi_handler() 內會去檢查 hart->sip 和 hart->sie，前者是已經送到這個 hart 的待處理中斷的位元，後者是目前開啟的中斷遮罩。 兩者合起來就代表從 guest 當下的視角來看，是否存在著一個可見、而且可處理的中斷：

static void wfi_handler(hart_t *hart)
{
    bool interrupt_pending = (hart->sip & hart->sie) != 0;

    if (!interrupt_pending) {
        ...
        if (vm->n_hart > 1) {
            hart->in_wfi = true;
            coro_yield();
        }
    } else {
        hart->in_wfi = false;
    }
}

如果 interrupt_pending 是 false，代表前面的路徑尚未讓這個 hart 看見任何可處理的中斷。 這時候 wfi_handler() 在 SMP 模式下會把 hart->in_wfi 設成 true，再呼叫 coro_yield() 把控制權交回外層排程器

但 interrupt_pending 為 true 時，就代表現在有一個對該 hart 可見，且符合 sie 遮罩的待處理中斷。 這表示前面那條 InterruptStatus ⭢ PLIC ⭢ sip 的路徑已經走完了，此時 wfi_handler() 會把 in_wfi 清成 false，然後直接返回，不進入等待。 之後 guest 從 WFI 返回，在指令執行邊界檢查待處理的中斷時，若 global interrupt / privilege 條件與 (sip & sie) 都成立，便會進入 trap routine

具體呼叫流程圖如下：

展開呼叫流程圖

Interrupt delivery in semu
==========================
VirtIO 裝置協定層：先更新 InterruptStatus
  ├─ [virtio-gpu.c:738] virtio_gpu_queue_notify_handler()
  │    └─ vgpu->InterruptStatus |= VIRTIO_INT__USED_RING
  ├─ [virtio-input.c:337] virtio_input_update_eventq()
  │    └─ vinput->InterruptStatus |= VIRTIO_INT__USED_RING
  ├─ [virtio-input.c:174] virtio_input_drain_statusq()
  │    └─ vinput->InterruptStatus |= VIRTIO_INT__USED_RING
  ├─ [virtio-gpu.c:79] virtio_gpu_set_fail()
  │    └─ vgpu->InterruptStatus |= VIRTIO_INT__CONF_CHANGE
  ├─ [virtio-input.c:136] virtio_input_set_fail()
  │    └─ vinput->InterruptStatus |= VIRTIO_INT__CONF_CHANGE
  ↓
平台層：把 InterruptStatus 映射到 PLIC
  ├─ 路徑 1：guest 寫入 MMIO
  │    └─ [main.c:358] mem_store()
  │         └─ address decode: 0x49 / 0x4A / 0x4B
  │              ├─ [main.c:127] emu_update_vinput_keyboard_interrupts()
  │              ├─ [main.c:137] emu_update_vinput_mouse_interrupts()
  │              └─ [main.c:149] emu_update_vgpu_interrupts()
  ├─ 路徑 2：週期性維護
  │    ├─ 單 hart
  │    │    └─ [main.c:1241] semu_run_chunk()
  │    │         └─ [main.c:219] emu_tick_peripherals()
  │    │              ├─ [virtio-input.c:472] virtio_input_drain_host_events()
  │    │              ├─ [main.c:127] emu_update_vinput_keyboard_interrupts()
  │    │              └─ [main.c:137] emu_update_vinput_mouse_interrupts()
  │    └─ SMP
  │         ├─ [main.c:861] semu_init()
  │         │    └─ [coro.c:461] coro_create_hart(..., hart_exec_loop, ...)
  │         └─ [main.c:1402] semu_run()
  │              └─ [main.c:1692] coro_resume_hart(i)
  │                   └─ [main.c:1178] hart_exec_loop()
  │                        └─ [main.c:219] emu_tick_peripherals()
  │                             ├─ [virtio-input.c:472] virtio_input_drain_host_events()
  │                             ├─ [main.c:127] emu_update_vinput_keyboard_interrupts()
  │                             └─ [main.c:137] emu_update_vinput_mouse_interrupts()
  ↓
[plic.c:7] plic_update_interrupts()
  │
  ├─ plic->ip |= plic->active & ~plic->masked
  ├─ plic->masked |= plic->active
  ├─ if (plic->ip & plic->ie[i])
  │    ├─ hart->sip |= RV_INT_SEI_BIT
  │    └─ hart->in_wfi = false
  ↓
hart 端看到待處理中斷
  ├─ 若 guest 接下來執行到 WFI
  │    └─ [riscv.c:1054] op_privileged()
  │         └─ PRIV_WFI case
  │              └─ [main.c:1133] wfi_handler()
  │                   ├─ sip & sie != 0：直接返回，不進入等待
  │                   └─ sip & sie == 0：in_wfi = true，coro_yield()
  └─ 若中斷條件成立
       └─ guest 進入 trap / ISR
            └─ guest 寫入 MMIO：InterruptACK
                 ├─ [main.c:358] mem_store()
                 │    └─ address decode: 0x49 / 0x4A / 0x4B
                 │         ├─ [virtio-gpu.c:994] virtio_gpu_reg_write() 的 InterruptACK case
                 │         │    └─ vgpu->InterruptStatus &= ~value
                 │         └─ [virtio-input.c:717] virtio_input_reg_write() 的 InterruptACK case
                 │              └─ vinput->InterruptStatus &= ~value
                 ↓
               回到路徑 1，再次呼叫 emu_update_*interrupts()
                 ├─ [main.c:127] emu_update_vinput_keyboard_interrupts()
                 ├─ [main.c:137] emu_update_vinput_mouse_interrupts()
                 └─ [main.c:149] emu_update_vgpu_interrupts()
                 ↓
               撤掉 PLIC line

初始化流程

這節來補充一下 virtio-input 和 virtio-gpu 裝置的初始化流程。 對目前的 semu 而言，這條路徑的第一個分流點是 feature.h 裡透過 Makefile 來設定的編譯期 feature 巨集：

#ifndef SEMU_FEATURE_VIRTIOGPU
#define SEMU_FEATURE_VIRTIOGPU 1
#endif

#ifndef SEMU_FEATURE_VIRTIOINPUT
#define SEMU_FEATURE_VIRTIOINPUT 1
#endif

#define SEMU_HAS(x) SEMU_FEATURE_##x

main.c 內所有和視窗、輸入、IRQ 接線有關的分支，幾乎都包在 #if SEMU_HAS(VIRTIOGPU) 或 #if SEMU_HAS(VIRTIOINPUT) 裡，需要啟用它們才有辦法使用後面提的 emu->vgpu、emu->vkeyboard、emu->vmouse

semu_init() 內的裝置建立順序

在 main.c 中：

emu_state_t emu;
ret = semu_init(&emu, argc, argv);

接著在 semu_init 中：

#if SEMU_HAS(VIRTIOINPUT)
    emu->vkeyboard.ram = emu->ram;
    virtio_input_init(&(emu->vkeyboard));

    emu->vmouse.ram = emu->ram;
    virtio_input_init(&(emu->vmouse));
#endif

#if SEMU_HAS(VIRTIOGPU)
    emu->vgpu.ram = emu->ram;
    virtio_gpu_init(&(emu->vgpu));
    uint32_t scanout_id =
        virtio_gpu_register_scanout(&(emu->vgpu), SCREEN_WIDTH, SCREEN_HEIGHT);
    vgpu_display_set_scanout_count(scanout_id + 1U);
#endif

#if SEMU_HAS(VIRTIOINPUT) || SEMU_HAS(VIRTIOGPU)
    g_window.window_init(headless, SCREEN_WIDTH, SCREEN_HEIGHT);
    emu->wake_fd[0] = emu->wake_fd[1] = -1;
    ...
#endif

這裡可以直接看到三件事：

1. 所有 VirtIO 裝置共用的 guest RAM 入口都是 emu->ram。 virtio_gpu_state_t.ram 和 virtio_input_state_t.ram 都只是 guest RAM 的 host 起點。 virtqueue descriptor table、avail ring、used ring，以及 event buffer/response buffer 都會經由這個指標直接讀寫 guest RAM

2. scanout 的預設規格會由 virtio_gpu_register_scanout() 根據 device.h 裡的 SCREEN_WIDTH / SCREEN_HEIGHT 先建好，guest 並不負責設定這組初值：

   #define SCREEN_WIDTH 1024
   #define SCREEN_HEIGHT 768

   也就是說，guest 在偵測 virtio-gpu 裝置時讀到的第一組顯示能力，實際上來自 host 在 semu_init() 裡設定好的 scanout 規格，而不是從某個執行期資源反推回來的

3. g_window.window_init(headless, SCREEN_WIDTH, SCREEN_HEIGHT) 會初始化目前的視窗後端，建立 scanout 對應的 SDL_Window 與 SDL_Renderer，這層抽象介面本身定義在 window.h：

   struct window_backend {
       void (*window_init)(bool headless, uint32_t width, uint32_t height);
       void (*window_main_loop)(void);
       void (*window_shutdown)(void);
       void (*window_cleanup)(void);
       bool (*window_is_closed)(void);
       void (*window_set_wake_fd)(int fd);
       void (*window_wake_backend)(void);
   #if SEMU_HAS(VIRTIOINPUT)
       void (*window_set_mouse_grab)(bool grabbed);
       bool (*window_is_mouse_grabbed)(void);
   #endif
   };

virtio-gpu-sw.c 會把 vgpu_display_cmd 放進 SPSC 顯示佇列，接著 window-sw.c 再在 SDL 執行緒自行取出命令、更新 SDL 紋理並做算繪

virtio_input_init() 不會動態建立新的輸入裝置物件

virtio-input 這邊的初始化表面上很短，但語意和 virtio-gpu 不太一樣。 不像 virtio_gpu_register_scanout() 會替顯示裝置登記一個新的 scanout 規格，virtio_input_init() 不會動態建立新的輸入裝置物件，而是把 main.c 裡既有的兩個 virtio_input_state_t，接到 virtio-input.c 內預先準備好的靜態 host 狀態，這些靜態狀態一開始就已經宣告好了：

#define VINPUT_KEYBOARD_NAME "VirtIO Keyboard"
#define VINPUT_MOUSE_NAME "VirtIO Mouse"
...
static struct vinput_data vinput_dev[VINPUT_DEV_CNT];

static const char *vinput_dev_name[VINPUT_DEV_CNT] = {
    VINPUT_KEYBOARD_NAME,
    VINPUT_MOUSE_NAME,
};

vinput_dev[] 這個靜態陣列有兩個元素，每個元素都是一個 struct vinput_data 的實例，對應到我們的鍵盤與滑鼠。 執行到 semu_init() 時，semu 會先把 guest RAM 的指標放進 emu->vkeyboard，再呼叫 virtio_input_init() 初始化它們：

void virtio_input_init(virtio_input_state_t *vinput)
{
    if (vinput_dev_cnt >= VINPUT_DEV_CNT) {
        fprintf(stderr, ...);
        exit(2);
    }

    vinput->priv = &vinput_dev[vinput_dev_cnt];
    PRIV(vinput)->type = vinput_dev_cnt;
    PRIV(vinput)->vinput = vinput;
    vinput_dev_cnt++;
}

這段程式碼依序寫入三個關係：

• vinput->priv = &vinput_dev[vinput_dev_cnt];
  • 把這個 MMIO 裝置狀態放到 vinput_dev 對應的元素內
• PRIV(vinput)->type = vinput_dev_cnt;
  • 用元素的索引來決定這個裝置在 semu 內部代表鍵盤還是滑鼠
• PRIV(vinput)->vinput = vinput;
  • 讓 struct vinput_data 之後能反向找到自己的 virtio_input_state_t

在 semu 的 main 函式中會固定建立兩個獨立的 virtio-input 裝置實例，然後用初始化順序來把它們分別對應到 vinput_dev[] 中：

#if SEMU_HAS(VIRTIOINPUT)
    emu->vkeyboard.ram = emu->ram;
    virtio_input_init(&(emu->vkeyboard));

    emu->vmouse.ram = emu->ram;
    virtio_input_init(&(emu->vmouse));
#endif

這個順序與 type 的值互相對應，使其與初始化的順序相同：

• 第一次 virtio_input_init()：type == VINPUT_KEYBOARD_ID（0）
• 第二次 virtio_input_init()：type == VINPUT_MOUSE_ID（1）

所以初始化之後的配對關係可以寫成：

• emu->vkeyboard <-> vinput_dev[0]
• emu->vmouse <-> vinput_dev[1]

初始化完成後，main.c 會同時握有三個彼此平行的 VirtIO 裝置狀態：

• emu.vgpu
• emu.vkeyboard
• emu.vmouse

emu.vkeyboard 和 emu.vmouse 都透過 virtio-input.c 處理，各自保有自己的 virtqueue、InterruptStatus 與組態讀寫路徑。 vinput_dev[] 保存這兩個 MMIO 裝置背後的 host 暫存狀態，讓組態的查詢與 eventq 的寫入可以從 dev_id 找回對應的裝置實例

後面不管是 virtio_input_cfg_read() 要回傳 ID_NAME、EV_BITS，還是 virtio_input_update_eventq() 要把事件寫進 eventq，都是先透過 dev_id 找到 vinput_dev[] 內對應的元素，再從 vinput_dev[dev_id].vinput 找到 emu->vkeyboard 或 emu->vmouse 實例

main() 與 emu_thread_func() 的執行緒模型

如果啟用了 virtio-gpu 或 virtio-input，main() 就不會直接在 SDL 執行緒呼叫 semu_run()，而是會建立虛擬機器執行緒執行 semu_run()，SDL 執行緒跑 SDL 事件迴圈：

static void *emu_thread_func(void *arg)
{
    emu_state_t *emu = (emu_state_t *) arg;

    if (emu->debug)
        semu_run_debug(emu);
    else
        semu_run(emu);

    if (g_window.window_shutdown)
        g_window.window_shutdown();

    return NULL;
}

int main(int argc, char **argv)
{
    ...
#if SEMU_HAS(VIRTIOINPUT) || SEMU_HAS(VIRTIOGPU)
    if (g_window.window_main_loop) {
        pthread_t emu_thread;

        if (emu.wake_fd[1] >= 0)
            g_window.window_set_wake_fd(emu.wake_fd[1]);

        if (pthread_create(&emu_thread, NULL, emu_thread_func, &emu) != 0) {
            fprintf(stderr, "Failed to create emulator thread\n");
            semu_close_wake_pipe(&emu);
            g_window.window_cleanup();
            return 1;
        }

        g_window.window_main_loop();

        pthread_join(emu_thread, NULL);
    } else
#endif
    {
        ...
    }

#if SEMU_HAS(VIRTIOINPUT) || SEMU_HAS(VIRTIOGPU)
    semu_close_wake_pipe(&emu);
    g_window.window_cleanup();
#endif
}

這麼做的原因是大部分的 SDL 事件都需要在 SDL 執行緒上執行，對 GUI 相關的函式更是如此，且這一點在 macOS 上尤為嚴格。 整體架構採用這個模型：SDL 執行緒持有 SDL 視窗生命週期，虛擬機器執行緒則執行 semu_run()、跑 guest 指令、更新 MMIO 與中斷，最後再把結果寫進 emu->exit_code

具體呼叫流程圖如下：

展開呼叫流程圖

[main.c:1933] main()
  │
  ├─ [main.c:861] semu_init()
  │    │
  │    ├─ 配置 RAM，載入 kernel / dtb / initrd，建立 hart 與 VM
  │    │
  │    ├─ #if SEMU_HAS(VIRTIOINPUT)
  │    │    ↓
  │    │  [virtio-input.c:935] virtio_input_init()
  │    │    初始化 emu.vkeyboard / emu.vmouse
  │    │
  │    ├─ #if SEMU_HAS(VIRTIOGPU)
  │    │    ↓
  │    │  [virtio-gpu.c:1150] virtio_gpu_init()
  │    │    ↓
  │    │  [virtio-gpu.c:1166] virtio_gpu_register_scanout()
  │    │    使用 [device.h:15] SCREEN_WIDTH / [device.h:16] SCREEN_HEIGHT 建立預設 scanout
  │    │    ↓
  │    │  [vgpu-display.c:91] vgpu_display_set_scanout_count()
  │    │
  │    └─ #if SEMU_HAS(VIRTIOINPUT) || SEMU_HAS(VIRTIOGPU)
  │         ↓
  │       [window-sw.c:513] window_init_sw(headless, width, height)
  │         建立 SDL 視窗與 renderer
  │
  ├─ pthread_create(..., emu_thread_func, ...)
  │
  ├─ SDL 執行緒
  │    ↓
  │  [window-sw.c:460] window_main_loop_sw()
  │    SDL 執行緒處理 SDL 視窗與事件
  │
  └─ 虛擬機器執行緒
       ↓
     [main.c:1916] emu_thread_func()
       ↓
     [main.c:1402] semu_run() / [main.c:1871] semu_run_debug()
       虛擬機器執行緒執行 guest 指令與周邊裝置更新

把這張圖和前半段的資料結構一起看，會更容易把角色分開：virtio_gpu_state_t / virtio_input_state_t 是裝置可見的狀態，virtio_gpu_data_t / struct vinput_data 是 host 替它加上一些管理資訊的狀態，而 g_window 則是 host 視窗與輸入事件後端的介面

SDL 執行緒掌管 SDL 視窗生命週期，虛擬機器執行緒負責 semu_run() 與 guest/周邊裝置的執行。 至於 virtio-gpu、virtio-input 各自何時更新 InterruptStatus，以及 main.c 怎麼把這些 bit 映射成 PLIC line，前面都已經提過了，這邊就不再贅述

一些開發遇到的問題

問題 1：vgpu 2D 資源的建立 & stride 是如何被計算的

這邊先補充一下 DRM framebuffer 相關的名詞：

• pitch（或稱為 stride）：同一個平面中，相鄰兩列的起點在記憶體中相差多少位元組
  • 等價地說：記憶體中每一列實際佔用了多少位元組（包含列尾端的 padding）
  • 第 y 列的起點位址：base + y * pitch
  • 下一列 y+1 的起點位址：base + (y+1) * pitch
  • 硬體/驅動通常會要求每列起點要做對齊（例如 64/128/256 位元組對齊），所以一列末端會有 padding
  • 在 kernel 中為 struct drm_framebuffer 的 pitches[] 成員：

    /**
    * @pitches: Line stride per buffer. For userspace created object this
    * is copied from drm_mode_fb_cmd2.
    */
    unsigned int pitches[DRM_FORMAT_MAX_PLANES];

• offsets[]：從該平面所在的 GEM object 起點，到「該平面的第一個有效像素資料」的位元組偏移量
  • 因此

    buffer 內位移 = 平面偏移量 (fb->offsets[plane])
                 + Y 座標偏移 (fb->pitches[plane] * y)
                 + X 座標偏移 (fb->format->cpp[plane] * x)

  • 這個位移之後會落到 guest backing 對應的 struct virtio_gpu_mem_entry 陣列 / iov 上
  • 這裡的 offsets[] 是 DRM framebuffer / scanout 層的平面起點偏移量，不會作為獨立欄位送到 semu 的 2D 路徑。 semu 在 TRANSFER_TO_HOST_2D handler 裡看到的是 virtio-gpu 請求內的 offset 欄位，與這個 offsets[] 不是同一個東西

示意圖如下：

因此在記憶體中的佈局通常如下：

但 vgpu 2D 有個限制在於 2D 的協定本身沒有欄位讓 guest 傳遞 stride 給 host（3D 路徑另有資料結構），所以 host 無法直接從 2D 命令得知 guest 的 stride 數值。 接下來先以 QEMU 與 ACRN 這兩個虛擬機器為例，說明為什麼要關心 stride 的計算

在 QEMU 中，vgpu 2D 有純 軟體後端 與 virglrenderer 後端 兩種版本

先看軟體後端。 它對 2D 資源的 stride 計算始於 virtio_gpu_resource_create_2d，該函式會呼叫 calc_image_hostmem 來同時計算 hostmem 與 rowstride_bytes，再把 rowstride_bytes 傳入 qemu_pixman_image_new_shareable 以配置 image buffer：

static bool calc_image_hostmem(pixman_format_code_t pformat,
                               uint32_t width, uint32_t height,
                               uint32_t *hostmem, uint32_t *rowstride_bytes)
{
    uint64_t bpp = PIXMAN_FORMAT_BPP(pformat);
    uint64_t stride = (((uint64_t)width * bpp + 0x1f) >> 5) * sizeof(uint32_t);
    uint64_t size = (uint64_t)height * stride;

    if (size > UINT32_MAX) {
        return false;
    }

    *hostmem = size;
    *rowstride_bytes = stride;
    return true;
}

static void virtio_gpu_resource_create_2d(VirtIOGPU *g,
                                          struct virtio_gpu_ctrl_command *cmd)
{
...
    if (!calc_image_hostmem(pformat, c2d.width, c2d.height,
                            &hostmem, &rowstride_bytes)) {
        qemu_log_mask(LOG_GUEST_ERROR, "%s: image dimensions overflow\n",
                      __func__);
        goto end;
    }
    res->hostmem = hostmem;
    if (res->hostmem + g->hostmem < g->conf_max_hostmem) {
        if (!qemu_pixman_image_new_shareable(
                &res->image,
                &res->share_handle,
                "virtio-gpu res",
                pformat,
                c2d.width,
                c2d.height,
                rowstride_bytes,
                &err)) {
            warn_report_err(err);
            goto end;
        }
    }
...
}

而 qemu_pixman_image_new_shareable 會利用 qemu_pixman_shareable_alloc 來配置 image buffer，並利用 pixman_image_create_bits() 將 image 這個指標指向該 buffer：

bool
qemu_pixman_image_new_shareable(pixman_image_t **image,
                                qemu_pixman_shareable *handle,
                                const char *name,
                                pixman_format_code_t format,
                                int width,
                                int height,
                                int rowstride_bytes,
                                Error **errp)
{
    ERRP_GUARD();
    size_t size = height * rowstride_bytes;
    void *bits = NULL;

    g_return_val_if_fail(image != NULL, false);
    g_return_val_if_fail(handle != NULL, false);

    bits = qemu_pixman_shareable_alloc(name, size, handle, errp);
    if (!bits) {
        return false;
    }

    *image = pixman_image_create_bits(format, width, height, bits, rowstride_bytes);
    if (!*image) {
        error_setg(errp, "Failed to allocate image");
        qemu_pixman_shareable_free(*handle, bits, size);
        return false;
    }

    pixman_image_set_destroy_function(*image,
                                      qemu_pixman_shared_image_destroy,
                                      SHAREABLE_TO_PTR(*handle));

    return true;
}

因此這裡 rowstride_bytes 的值已經由 virtio_gpu_resource_create_2d() 內的 calc_image_hostmem() 直接算出來了：

((width * bpp + 0x1f) >> 5) * sizeof(uint32_t)

接著 QEMU 會根據 CONFIG_PIXMAN 這個巨集來決定要使用哪個 pixman_image_create_bits()：內建版本見 QEMU pixman-minimal.h，外部版本見 pixman bits-image.c：

#ifdef CONFIG_PIXMAN
#include <pixman.h>
#else
#include "pixman-minimal.h"
#endif

無論是呼叫到哪個 pixman_image_create_bits() 函式，重點都在於：若呼叫者已經提供 bits，pixman 會使用那塊 buffer，若 bits == NULL，pixman 才會進入 create_bits() 自行配置 buffer。 rowstride_bytes == 0 的語意是讓 pixman 在自行配置時同時計算 rowstride，不是 QEMU 軟體後端 2D 資源的常態路徑

create_bits() 這個函式一樣有外部和內部的版本，內容都差不多，都是重新計算 stride 的值並重新嘗試配置一次 image buffer，以 pixman lib 的版本為例：

static uint32_t *
create_bits (pixman_format_code_t format,
             int                  width,
             int                  height,
             int *          rowstride_bytes,
       pixman_bool_t      clear)
{
    int stride;
    size_t buf_size;
    int bpp;

    /* what follows is a long-winded way, avoiding any possibility of integer
     * overflows, of saying:
     * stride = ((width * bpp + 0x1f) >> 5) * sizeof (uint32_t);
     */

    bpp = PIXMAN_FORMAT_BPP (format);
    if (_pixman_multiply_overflows_int (width, bpp))
  return NULL;

    stride = width * bpp;
    if (_pixman_addition_overflows_int (stride, 0x1f))
  return NULL;

    stride += 0x1f;
    stride >>= 5;

    stride *= sizeof (uint32_t);

    if (_pixman_multiply_overflows_size (height, stride))
  return NULL;

    buf_size = (size_t)height * stride;

    if (rowstride_bytes)
  *rowstride_bytes = stride;

    if (clear)
  return calloc (buf_size, 1);
    else
  return malloc (buf_size);
}

可以看見它計算 stride 的方法與 QEMU 內部一致，都是

stride = ((width * bpp + 0x1f) >> 5) * sizeof (uint32_t);

另外，從 virtio_gpu_resource_create_2d() 裡面可以發現，在 QEMU 軟體後端的 RESOURCE_CREATE_2D 路徑下，傳入 qemu_pixman_image_new_shareable() 的 rowstride_bytes 由 calc_image_hostmem() 算出

整體呼叫流程圖如下：

展開呼叫流程圖

QEMU software 2D 資源 stride 路徑
=====================================
[virtio-gpu.c:247] virtio_gpu_resource_create_2d()
  │
  ├─ 讀取 RESOURCE_CREATE_2D 的 width / height / format
  ├─ [virtio-gpu.c:230] calc_image_hostmem()
  │    │
  │    ├─ bpp = PIXMAN_FORMAT_BPP(format)
  │    ├─ stride = ((width * bpp + 0x1f) >> 5) * sizeof(uint32_t)
  │    ├─ hostmem = height * stride
  │    └─ rowstride_bytes = stride
  │
  ├─ 設定 res->hostmem = hostmem
  └─ 呼叫 qemu_pixman_image_new_shareable(..., rowstride_bytes)
       │
       └─ [qemu-pixman.c:313] qemu_pixman_image_new_shareable()
            │
            ├─ size = height * rowstride_bytes
            ├─ [qemu-pixman.c:275] qemu_pixman_shareable_alloc()
            │    └─ 由 QEMU 配置 shareable image buffer
            │
            └─ [pixman-bits-image.c:1787] pixman_image_create_bits(..., bits, rowstride_bytes)
                 │
                 └─ [pixman-bits-image.c:1710] _pixman_bits_image_init()
                      ├─ bits != NULL 時不呼叫 create_bits()
                      └─ image->bits.rowstride = rowstride

可以看見其中的 pixman_image_create_bits() 函式內會檢查傳入的 bits 是否為 NULL，並在呼叫者沒有提供 buffer 時自行建立 image buffer。 stride 參數設為 0 時，則表示要由 pixman 重新計算 rowstride。 QEMU 的 virtio_gpu_resource_create_2d() 則不走這個配置模式，例如 QEMU 中的 vnc_update_server_surface() 才有這種直接把 bits = NULL, rowstride = 0 傳給 pixman_image_create_bits() 的用法：

static void vnc_update_server_surface(VncDisplay *vd)
{
    int width, height;

    qemu_pixman_image_unref(vd->server);
    vd->server = NULL;

    if (QTAILQ_EMPTY(&vd->clients)) {
        return;
    }

    width = vnc_width(vd);
    height = vnc_height(vd);
    vd->true_width = vnc_true_width(vd);
    vd->server = pixman_image_create_bits(VNC_SERVER_FB_FORMAT,
                                          width, height,
                                          NULL, 0);

    memset(vd->guest.dirty, 0x00, sizeof(vd->guest.dirty));
    vnc_set_area_dirty(vd->guest.dirty, vd, 0, 0,
                       width, height);
}

再來 ACRN 中在建立 2D 資源 時也是這種用法：

static void
virtio_gpu_cmd_resource_create_2d(struct virtio_gpu_command *cmd)
{
  struct virtio_gpu_resource_create_2d req;
  struct virtio_gpu_ctrl_hdr resp;
  struct virtio_gpu_resource_2d *r2d;

  memcpy(&req, cmd->iov[0].iov_base, sizeof(req));
  memset(&resp, 0, sizeof(resp));

  r2d = virtio_gpu_find_resource_2d(cmd->gpu, req.resource_id);
...
  r2d->resource_id = req.resource_id;
  r2d->width = req.width;
  r2d->height = req.height;
  r2d->format = virtio_gpu_get_pixman_format(req.format);
  r2d->image = pixman_image_create_bits(
      r2d->format, r2d->width, r2d->height, NULL, 0);
...
}

現在回過頭來看 stride 的算式：

stride = ((width * bpp + 0x1f) >> 5) * sizeof (uint32_t);

這裡在做的是：

• width * bpp：計算總位元數，其中的 bpp 為每像素的位元數
• + 0x1f 與 >> 5：
  • + 0x1f：等同於 +31
  • >> 5：等同於除以 32
  • 整個一起看就是在做以 32 為單位的向上取整（需要多少個 32）
    • 算出來的結果是「一列需要多少個 32 位元字組」
  • 對任意整數 x，(x + 31) / 32 等於 ceil(x/32)（整數除法）
    • 因此 ((width * bpp + 31) >> 5) 等價於 ceil((width * bpp) / 32)
• * sizeof(uint32_t)：
  • 用來把 32 位元字組的個數換算成位元組，也就是每列位元組數
  • sizeof(uint32_t) 通常是 4 位元組

換句話說，就是把算出來的位元組數以 4 位元組做對齊。 看個例子，以 RGB888 來說 bpp 是 24，假設 width = 5，則 width * bpp 為 120 位元，也就是 15 位元組。 然而 (width * bpp + 0x1f) >> 5 的值為 151 / 32，也就是 4，代表 4 個 4 位元組，因此乘起來後就為 16 位元組了，成功做到以 4 位元組對齊

到這裡可以看出 QEMU 軟體後端與 ACRN 都會在 host 自行計算 stride

至於 virglrenderer / 3D 路徑，stride 要拆開看。 softpipe 一般資源佈局會在 softpipe_resource_layout() 內把 spr->stride[level] 設成 util_format_get_stride() 的結果：

stride = util_format_get_nblocksx(format, width) * util_format_get_blocksize(format)
       = ((width + blockwidth - 1) / blockwidth) * (block_bits / 8)

((width + blockwidth - 1) / blockwidth) 的部分是在算一列需要幾個 block，後面再將其乘上 bpp，因此與前面不一樣，這個一般資源佈局算式本身沒有額外做 4 位元組以外的 pitch padding。 Display target 則走 softpipe_displaytarget_layout()，由 winsys 的 displaytarget_create(..., 64, ..., &spr->stride[0]) 填回實際的 stride。 後面的傳輸 / 複製路徑才會依來源 stride 與目的 stride 的差異決定每列怎麼複製 image buffer

Tips

這裡指的是資源佈局的 stride，而非 GL unpack 的來源 stride。 本文關心的是來源 stride，這部分處於 virglrenderer 裡面，見下方第二部分

具體呼叫流程圖如下：

展開呼叫流程圖

create 2D 資源：

Virgl 2D 資源 create 路徑
=============================
guest Linux kernel
  ↓
[virtgpu_vq.c:594] virtio_gpu_cmd_create_resource()
  傳送 VIRTIO_GPU_CMD_RESOURCE_CREATE_2D 到 host
  ↓

virtqueue 命令分派
=============================
guest 通知 virtqueue 後，QEMU 從 controlq 取出 VIRTIO_GPU_CMD_RESOURCE_CREATE_2D
  ↓
QEMU (host)
=============================
[virtio-gpu-virgl.c:1027] virtio_gpu_virgl_process_cmd()
  case VIRTIO_GPU_CMD_RESOURCE_CREATE_2D:
      virgl_cmd_create_resource_2d(g, cmd);
  ↓
[virtio-gpu-virgl.c:312] virgl_cmd_create_resource_2d()
  │
  │  // 從 guest 讀取命令參數
  │  VIRTIO_GPU_FILL_CMD(c2d);
  │
  │  // 建立 QEMU 端的資源追蹤結構
  │  res = g_new0(struct virtio_gpu_virgl_resource, 1);
  │  res->base.width = c2d.width;
  │  res->base.height = c2d.height;
  │  res->base.format = c2d.format;
  │
  │  // 準備 virglrenderer 參數
  │  args.handle = c2d.resource_id;
  │  args.target = 2;           // PIPE_TEXTURE_2D
  │  args.format = c2d.format;
  │  args.width = c2d.width;
  │  args.height = c2d.height;
  │
  │  virgl_renderer_resource_create(&args, NULL, 0);
  ↓

Virglrenderer
=============================
[virglrenderer.c:125] virgl_renderer_resource_create()
  ↓
[virglrenderer.c:81] virgl_renderer_resource_create_internal()
  │
  │  // 複製參數到 vrend_args
  │  vrend_args.target = args->target;
  │  vrend_args.format = args->format;
  │  vrend_args.width = args->width;
  │  vrend_args.height = args->height;
  │
  │  pipe_res = vrend_renderer_resource_create(&vrend_args, image);
  │  res = virgl_resource_create_from_pipe(args->handle, pipe_res, iov, num_iovs);
  ↓
  ↓ (pipe_res 部分: vrend_renderer_resource_create)
  ↓
[vrend/vrend_renderer.c:8880] vrend_renderer_resource_create()
  │
  │  gr = vrend_resource_create(args);
  │  ret = vrend_resource_alloc_texture(gr, format, image_oes);
  │  return &gr->base;
  ↓
[vrend/vrend_renderer.c:8852] vrend_resource_create()
  │
  │  // 檢查參數有效性
  │  check_resource_valid(args, error_string);
  │
  │  // 配置 vrend_resource 結構
  │  gr = CALLOC_STRUCT(vrend_texture);
  │
  │  // 複製參數
  │  vrend_renderer_resource_copy_args(args, gr);
  │     ↓
  │     [vrend/vrend_renderer.c:8418] vrend_renderer_resource_copy_args()
  │        gr->base.width0 = args->width;
  │        gr->base.height0 = args->height;
  │        gr->base.format = args->format;
  │        gr->base.target = args->target;
  │
  │  gr->storage_bits = VREND_STORAGE_GUEST_MEMORY;
  │  return gr;
  ↓
[vrend/vrend_renderer.c:8659] vrend_resource_alloc_texture()
  │
  │  // 設定 GL target
  │  gr->target = tgsitargettogltarget(pr->target, pr->nr_samples);
  │  gr->storage_bits |= VREND_STORAGE_GL_TEXTURE;
  │
  │  // 建立 OpenGL 紋理
  │  glGenTextures(1, &gr->gl_id);
  │  glBindTexture(gr->target, gr->gl_id);
  │
  │  // 根據格式和大小配置紋理儲存
  │  if (format_can_texture_storage) {
  │      glTexStorage2D(gr->target, pr->last_level + 1,
  │                     internalformat, pr->width0, pr->height0);
  │  } else {
  │      glTexImage2D(gr->target, level, internalformat,
  │                   mwidth, mheight, 0, glformat, gltype, NULL);
  │  }
  │
  │  // OpenGL 函式沒有 stride 參數
  │  // 紋理內部佈局由 OpenGL 驅動決定（見下方）
  │
  │  return 0;
  ↓
  ↓ (virgl_renderer_resource_create_internal 內的 res 部分: virgl_resource_create_from_pipe)
  ↓
[virgl_resource.c:111] virgl_resource_create_from_pipe()
  │
  │  res = virgl_resource_create(res_id);
  │     ↓
  │     [virgl_resource.c:86] virgl_resource_create()
  │        res = calloc(1, sizeof(*res));
  │        util_hash_table_set(virgl_resource_table, res_id, res);
  │        res->res_id = res_id;
  │
  │  res->pipe_resource = pres;  // 指向 vrend_resource
  │  res->iov = iov;
  │  res->iov_count = iov_count;
  │  return res;

可以看到完全沒有計算 stride，該計算被丟入了 host 的 OpenGL 驅動中。 這邊 glTexImage2D 的部分以 Mesa softpipe 的實作為例：

展開呼叫流程圖

Mesa softpipe 紋理儲存路徑
==========================
glTexImage2D(GL_TEXTURE_2D, 0, GL_RGBA, width, height, 0, GL_RGBA, GL_UNSIGNED_BYTE, pixels)
  ↓
Mesa GL Frontend
  ↓
[teximage.c:3395] _mesa_TexImage2D()
  ↓
[teximage.c:3324] teximage_err()
  ↓
[teximage.c:3100] teximage()
  │
  │  // 選擇紋理格式
  │  texFormat = _mesa_choose_texture_format(ctx, texObj, target, level,
  │                                          internalFormat, format, type);
  │
  │  // 初始化 texImage 欄位
  │  _mesa_init_teximage_fields(ctx, texImage, width, height, depth,
  │                             border, internalFormat, texFormat);
  │
  │  // 呼叫驅動函式
  │  st_TexImage(ctx, dims, texImage, format, type, pixels, unpack);
  ↓

Mesa State Tracker
==========================
[st_cb_texture.c:2411] st_TexImage()
  │
  │  // 配置紋理 buffer
  │  st_AllocTextureImageBuffer(ctx, texImage);
  │
  │  // 上傳資料
  │  st_TexSubImage(ctx, dims, texImage, ...);
  ↓
[st_cb_texture.c:1176] st_AllocTextureImageBuffer()
  │
  │  // 若 image 可放進紋理物件，
  │  // 先嘗試 guess_and_alloc_texture()，失敗會 flush 後重試
  │
  │  // 若 image 不放進紋理物件，才建立新的臨時紋理
  │  stImage->pt = st_texture_create(st, ...);
  ↓
[st_texture.c:56] st_texture_create()
  │
  │  // 準備 pipe_resource template
  │  memset(&pt, 0, sizeof(pt));
  │  pt.target = target;           // PIPE_TEXTURE_2D
  │  pt.format = format;           // 例如 PIPE_FORMAT_R8G8B8A8_UNORM
  │  pt.width0 = width0;
  │  pt.height0 = height0;
  │  pt.depth0 = depth0;
  │
  │  // 呼叫 Gallium 驅動建立資源
  │  newtex = screen->resource_create(screen, &pt);
  ↓

Softpipe Driver (Gallium)
==========================
[sp_texture.c:192] softpipe_resource_create()
  ↓
[sp_texture.c:155] softpipe_resource_create_front()
  │
  │  // 配置 softpipe_resource 結構
  │  spr = CALLOC_STRUCT(softpipe_resource);
  │  spr->base = *templat;  // 複製 pipe_resource
  │
  │  // 計算佈局（包含 stride）
  │  softpipe_resource_layout(screen, spr, true);
  ↓
[sp_texture.c:55] softpipe_resource_layout()
  │
  │  // 一直到這裡才計算 stride
  │
  │  for (level = 0; level <= pt->last_level; level++) {
  │      nblocksy = util_format_get_nblocksy(pt->format, height);
  │
  │      // 計算 stride
  │      spr->stride[level] = util_format_get_stride(pt->format, width);
  │         │
  │         ↓
  │         [u_format.h:990] util_format_get_stride()
  │            return util_format_get_nblocksx(format, width)
  │                   * util_format_get_blocksize(format);
  │            │
  │            │  util_format_get_nblocksx(format, width):
  │            │     blockwidth = util_format_get_blockwidth(format);  // 通常 = 1
  │            │     return (width + blockwidth - 1) / blockwidth;     // = width
  │            │
  │            │  util_format_get_blocksize(format):
  │            │     return format_desc->block.bits / 8;  // 例如 RGBA = 32/8 = 4
  │            │
  │            │  // 結果：stride = width * 4（對於 RGBA8），沒有做對齊
  │
  │      // 計算每個 image 的 stride
  │      spr->img_stride[level] = spr->stride[level] * nblocksy;
  │
  │      // 累計 buffer size
  │      buffer_size += spr->img_stride[level] * slices;
  │
  │      // 下一個 mipmap level
  │      width = u_minify(width, 1);
  │      height = u_minify(height, 1);
  │  }
  │
  │  // 配置記憶體
  │  spr->data = align_malloc(buffer_size, 64);  // 64 位元組對齊（整個 buffer）
  │
  │  return true;

這段 softpipe 呼叫流程圖說明了 Mesa/Gallium 軟體驅動在資源佈局上如何計算 stride。 但在 QEMU 的 virglrenderer 後端中，實際使用哪個 Gallium/OpenGL 驅動取決於你 host 的 EGL/GL stack，這裡只是因為 softpipe 較方便閱讀而拿它來做為具體的例子，並非 QEMU + virgl 的唯一實際路徑

Tips

OpenGL 紋理本身的儲存佈局由紋理格式與尺寸決定，上面的 stride 就是在描述這個紋理內部每列資料如何排列

但來源像素資料的解讀則是另一件事。 當 virglrenderer 要把來源 buffer 上傳到 OpenGL 紋理時，會用 OpenGL 的 PixelStore unpack 狀態告訴它：來源資料每列怎麼對齊、每列有多長、要從哪個位置開始讀。 Mesa 後續才會依這些狀態，在 _mesa_image_row_stride() 這類路徑中計算實際讀取下一列時要跨過多少位元組

Tips

這裡有兩種不同用途的 stride

第一種是 OpenGL 紋理內部的 stride。 表示建立紋理後，OpenGL/Mesa/driver 在 host 端怎麼安排這張紋理的記憶體：每一列像素在紋理的儲存佈局裡佔多少位元組、下一列從哪裡開始。 這是目的地紋理的內部佈局

第二種是來源像素資料的 stride。 表示 virglrenderer 要把一塊來源 buffer 上傳給 OpenGL 紋理時，OpenGL 要怎麼讀這塊來源記憶體：每列有多長、每列怎麼對齊、是不是有 padding、從哪個偏移量開始讀。 用來決定來源資料的解讀規則

OpenGL 的 glTexImage2D() / glTexSubImage2D() 這類 API 本身沒有直接傳 stride 參數，所以 virglrenderer 會透過 PixelStore state 設定，例如：

glPixelStorei(GL_UNPACK_ROW_LENGTH, ...);
glPixelStorei(GL_UNPACK_ALIGNMENT, ...);
glPixelStorei(GL_UNPACK_IMAGE_HEIGHT, ...);

這些 GL_UNPACK_* 狀態就是在告訴 OpenGL：等等你從來源 buffer 讀像素時，每列要怎麼跳

接著是傳輸的部分，這個底層會呼叫到 submit，一樣以 softpipe 為例：

展開呼叫流程圖

Virgl 把資料傳到 host 的路徑
=============================
QEMU (host)
  ↓
[virtio-gpu-virgl.c:632] virgl_cmd_transfer_to_host_2d()
  │
  │  virgl_renderer_transfer_write_iov(
  │      t2d.resource_id,
  │      0,              // ctx_id = 0
  │      0,              // level
  │      0,              // stride = 0
  │      0,              // layer_stride = 0
  │      &box, t2d.offset, NULL, 0);
  ↓

Virglrenderer
=============================
[virglrenderer.c:307] virgl_renderer_transfer_write_iov()
  │
  │  transfer_info.stride = stride;  // = 0
  │
  │  // ctx_id == 0，進入 else 分支
  │  if (ctx_id) {
  │      ...
  │  } else {
  │      return vrend_renderer_transfer_pipe(res->pipe_resource,
  │                                          &transfer_info,
  │                                          VIRGL_TRANSFER_TO_HOST);
  │  }
  ↓
[vrend/vrend_renderer.c:10063] vrend_renderer_transfer_pipe()
  │
  │  struct vrend_resource *res = (struct vrend_resource *)pres;
  │  return vrend_renderer_transfer_internal(vrend_state.ctx0, res, info,
  │                                          transfer_mode);
  ↓
[vrend/vrend_renderer.c:9981] vrend_renderer_transfer_internal()
  │
  │  // 取得 iov
  │  if (info->iovec && info->iovec_cnt) {
  │      iov = info->iovec;
  │      num_iovs = info->iovec_cnt;
  │  } else {
  │      iov = res->iov;        // 使用資源綁定的 iov
  │      num_iovs = res->num_iovs;
  │  }
  │
  │  // 根據 transfer_mode 分發
  │  switch (transfer_mode) {
  │  case VIRGL_TRANSFER_TO_HOST:
  │      return vrend_renderer_transfer_write_iov(ctx, res, iov, num_iovs, info);
  │  }
  ↓
[vrend/vrend_renderer.c:9278] vrend_renderer_transfer_write_iov()
  │
  │  // 依傳輸資訊與資源狀態決定複製佈局
  │  int elsize = util_format_get_blocksize(res->base.format);
  │  uint32_t stride = info->stride;  // = 0
  │  ...
  │  if (!stride)
  │      stride = util_format_get_nblocksx(...) * elsize; // 這裡計算來源 stride
  │  ...
  │  glPixelStorei(GL_UNPACK_ROW_LENGTH, stride / elsize);
  │  glPixelStorei(GL_UNPACK_IMAGE_HEIGHT, layer_stride / stride);
  │  glPixelStorei(GL_UNPACK_ALIGNMENT, alignment chosen from elsize: 1/2/4/8);
  │  ...
  │  glTexSubImage2D(...);
  ↓

Mesa GL Frontend
=============================
[teximage.c:4075] _mesa_TexSubImage2D()
  │
  │  texsubimage_err(ctx, 2, target, level, ...
  │                  format, type, pixels, "glTexSubImage2D");
  ↓
[teximage.c:3822] texsubimage_err()
  │
  │  texObj = _mesa_get_current_tex_object(ctx, target);
  │  texImage = _mesa_select_tex_image(texObj, target, level);
  │  texture_sub_image(ctx, dims, texObj, texImage, ...);
  ↓
[teximage.c:3771] texture_sub_image()
  │
  │  _mesa_lock_texture(ctx, texObj);
  │  st_TexSubImage(ctx, dims, texImage, xoffset, yoffset, zoffset,
  │                 width, height, depth, format, type, pixels,
  │                 &ctx->Unpack);  // 傳入 Unpack 設定
  ↓

Mesa State Tracker
=============================
[st_cb_texture.c:2127] st_TexSubImage()
  │
  │  // 計算來源 stride（使用先前 GL_UNPACK 的設定）
  │  stride = _mesa_image_row_stride(unpack, width, format, type);
  │     │
  │     ↓
  │     [image.c:295] _mesa_image_row_stride()
  │        │
  │        │  bytesPerPixel = _mesa_bytes_per_pixel(format, type);  // e.g. 4
  │        │
  │        │  // 使用 RowLength（由 GL_UNPACK_ROW_LENGTH 設定）
  │        │  if (packing->RowLength == 0)
  │        │      bytesPerRow = bytesPerPixel * width;
  │        │  else
  │        │      bytesPerRow = bytesPerPixel * packing->RowLength;
  │        │
  │        │  // 根據 Alignment 做 padding
  │        │  remainder = bytesPerRow % packing->Alignment;
  │        │  if (remainder > 0)
  │        │      bytesPerRow += (packing->Alignment - remainder);
  │        │
  │        │  return bytesPerRow;
  │
  │  // 呼叫 Gallium texture_subdata
  │  u_box_3d(xoffset, yoffset, zoffset + dstz, width, height, depth, &box);
  │  pipe->texture_subdata(pipe, dst, dst_level, 0,
  │                        &box, data, stride, layer_stride);
  ↓

Gallium Auxiliary
=============================
[u_transfer.c:74] u_default_texture_subdata()
  │
  │  // 映射紋理，取得目的地指標和 stride
  │  map = pipe->texture_map(pipe, resource, level, usage, box, &transfer);
  │     │
  │     ↓
  │     [sp_texture.c:296] softpipe_transfer_map()
  │        │
  │        │  spt = CALLOC_STRUCT(softpipe_transfer);
  │        │  pt = &spt->base;
  │        │
  │        │  // 設定目的地 stride（create 時計算好的）
  │        │  pt->stride = spr->stride[level];
  │        │  pt->layer_stride = spr->img_stride[level];
  │        │
  │        │  // 目的地 stride 來自 softpipe_resource_layout (line 79):
  │        │  // spr->stride[level] = util_format_get_stride(pt->format, width);
  │        │  // = util_format_get_nblocksx(format, width) * util_format_get_blocksize(format)
  │        │  // = width * 4 (對於 RGBA8)，無 padding
  │        │
  │        │  // 返回紋理資料指標
  │        │  map = spr->data;
  │        │  return map + spt->offset;
  │
  │  // 複製資料，處理 stride 差異
  │  util_copy_box(map,
  │                resource->format,
  │                transfer->stride,      // 目的地 stride
  │                transfer->layer_stride,
  │                0, 0, 0,
  │                box->width, box->height, box->depth,
  │                src_data,
  │                stride,                // 來源 stride
  │                layer_stride,
  │                0, 0, 0);
  ↓
[u_surface.c:67] util_copy_box()
  │
  │  for (z = 0; z < depth; ++z) {
  │      util_copy_rect(dst, format, dst_stride, dst_x, dst_y,
  │                     width, height, src, src_stride, src_x, src_y);
  │      dst += dst_slice_stride;
  │      src += src_slice_stride;
  │  }
  ↓
[u_format.c:48] util_copy_rect()
  │
  │  blocksize = util_format_get_blocksize(format);  // e.g. 4
  │  width *= blocksize;  // 實際要複製的每列位元組數
  │
  │  // 逐行複製，處理不同 stride
  │  if (width == dst_stride && width == src_stride) {
  │      // 快速路徑：stride 相同，一次 memcpy
  │      memcpy(dst, src, height * width);
  │  } else {
  │      // 慢速路徑：逐行複製
  │      for (i = 0; i < height; i++) {
  │          memcpy(dst, src, width);  // 只複製有效像素
  │          dst += dst_stride;        // 跳過目的地 padding
  │          src += src_stride;        // 跳過來源 padding
  │      }
  │  }

至此可以初步確認，在一般 VIRTIO_GPU_CMD_RESOURCE_CREATE_2D 的路徑下，QEMU 與 ACRN 會自行計算 stride，並沒有從 guest 取得 stride 資訊

stride 之所以重要，是因為它關係到 backing 儲存空間內的位元組該如何解讀，因此會出現一個問題：虛擬機器怎麼確保自己計算的 stride 與 guest 使用的 stride 一致？

這個問題的答案，我並沒有找到，規格裡面也沒寫，但是就我個人推測，由於 vgpu 2D 是一個相對 legacy 的協定，後續發展主要都落在 3D 的部分，因此 2D 這邊就直接假設 guest 使用的是一樣的解讀方式，並基於既有的程式碼來實作了

Tips

我一開始以為 QEMU 計算的 stride 必須等於 kernel 配置 buffer 時計算的 stride，因此花了很多時間在翻閱 kernel 建立 buffer 部分的程式碼。 但後來我發現 kernel 只有在使用 dumb buffer 的路徑會明確計算 stride（bpp 綁定為 32），其他路徑都沒有計算 stride

如上所述，這個問題的核心其實是「誰在解讀這塊記憶體每一列的佈局（stride/pitch）」。 儘管 guest kernel 會去計算 stride 的值，但它不需要去解讀像素的內容，它主要是做：

• 配置/管理 GEM 記憶體（shmem / dma-buf attach）
• 把命令與 backing（struct virtio_gpu_mem_entry 陣列）送到 host
• 在更新平面時，使用 DRM framebuffer 的中繼資料計算 TRANSFER_TO_HOST_2D 的 offset

真正決定 stride 的數值，並且依此去寫入/讀取 buffer 的是 guest user-space（Xorg/modesetting、Mesa）

所以需要一致的對象，是「寫入 backing 儲存空間的 user-space 程式」與「host 複製/scanout 的實作」這一對，而不是「guest kernel」與「host」

kernel 只有在用 dumb buffer 時才會特別去計算 stride。 另外有關 dumb buffer 路徑下做的計算，最近似乎有 patch 在做修改，有興趣的可以看看：PATCH v2 00/25: drm/dumb-buffers: Fix and improve buffer-size calculation

測試環境

底下記錄了我追蹤程式碼的過程，用來釐清虛擬機器（如 QEMU）、Mesa、virglrenderer 與 guest Linux 到底是怎麼交互的，以及哪些操作會進到虛擬機器、哪些只會在 guest 中完成。 QEMU 只會看到 virtio-gpu 協定層（ctrlq/cursorq）的命令，而在 guest 裡，只有 kernel 的 virtio_gpu DRM 驅動會送這些命令

所以就 Mesa 來說，在沒有 VIRTIO_GPU_F_VIRGL 的前提下，Mesa 會落到軟體 Gallium 驅動（這通常是 llvmpipe，其次為 softpipe）執行 rasterization 與 shader，此時：

• glDraw*、shader 編譯、pipeline state、紋理取樣、FBO 算繪等，都是由 Mesa 直接在 guest 中用 CPU 完成的
• 涉及的記憶體多是 guest user-space 程式自己的虛擬位址空間，或 Mesa 自己管理的資源
• 不會產生 virtio-gpu 的 VIRTIO_GPU_CMD_*，所以不會直接觸發 QEMU virtio-gpu device 的命令處理

會進到 QEMU 的是顯示輸出（Present / Scanout）階段的操作，因為螢幕最終輸出一定是走 KMS/DRM（Xorg 與 Wayland compositor 都是 KMS client）。 在純 vGPU 2D 環境，Xorg 通常是使用 modesetting 驅動，因此：

• llvmpipe/softpipe 可能把結果先畫進 X server / compositor 管的 client buffer
• 之後由 KMS client 把內容更新到 scanout buffer（DRM framebuffer / dumb buffer / blob 資源）
• 而 scanout buffer 的建立、設定、更新會觸發 virtio-gpu 2D 命令（因此進到 QEMU）

Tips

KMS client 是「直接使用 DRM/KMS 介面控制顯示輸出」的 user-space 程式。 也就是它會開 /dev/dri/cardX，然後透過 DRM ioctl / libdrm 去做這些事：

• 建立或取得 scanout buffer
• 建立 DRM framebuffer
• 設定 plane / CRTC / connector
• 做 modeset、page flip 或 atomic commit

常見 KMS client：

• modetest
• kmscube
• Wayland compositor，例如 Weston、Mutter、KWin
• Xorg 的 modesetting driver
• Plymouth
• 某些 direct-to-display / fullscreen 程式

它和一般 app 的差別是：

• 一般 app：
  • 產生自己 X11 window / Wayland surface 的內容
  • 交給 compositor / X server
• KMS client：
  • 直接決定 KMS 要掃描哪個 framebuffer
  • 直接控制顯示管線

所以在桌面環境裡，多數 app 不是 KMS client，compositor 或 Xorg 才是 KMS client

因此在做程式碼追蹤時我觀察的重點在於：

1. 看 guest user-space 中是誰在呼叫 DRM/KMS ioctl
2. 看 guest kernel 的 virtio_gpu_cmd_* 函式何時被呼叫

後面的程式碼追蹤以 PR#133 對應的實驗環境為基準。 這個環境的 glxinfo 結果如下：

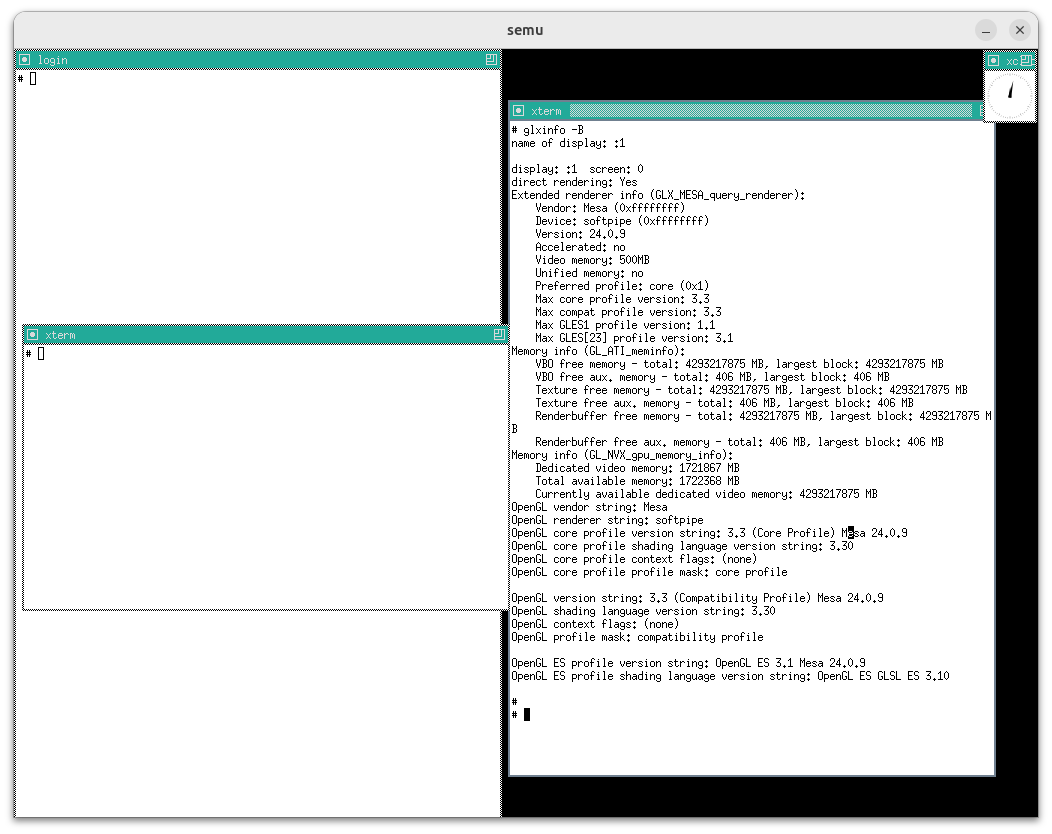

重點在於：

• OpenGL renderer string: softpipe
• Accelerated: no

這代表 Mesa 目前使用的是 softpipe，可以初步驗證 OpenGL draw calls 的算繪計算（rasterization / shader）只在 guest user-space（softpipe）內完成的想法

Tips

注意這邊指的是 guest Linux 使用 softpipe，與 host 使用的 OpenGL 驅動無關

接著再確認一下是否有使用 modesetting：

展開 log

# LOG=/var/log/Xorg.0.0.log
# grep -nE 'LoadModule: "modesetting"|modesetting_drv\.so|modesetting: Driver|modeset\(0\)' "$LOG"
62:[    25.377] (II) LoadModule: "modesetting"
63:[    25.384] (II) Loading /usr/lib/xorg/modules/drivers/modesetting_drv.so
71:[    25.413] (II) modesetting: Driver for Modesetting Kernel Drivers: kms
75:[    25.419] (II) modeset(0): using drv /dev/dri/card0
77:[    25.424] (II) modeset(0): Creating default Display subsection in Screen section
79:[    25.425] (==) modeset(0): Depth 24, (==) framebuffer bpp 32
80:[    25.426] (==) modeset(0): RGB weight 888
81:[    25.426] (==) modeset(0): Default visual is TrueColor
82:[    25.427] (II) modeset(0): No glamor support in the X Server
83:[    25.427] (II) modeset(0): ShadowFB: preferred NO, enabled NO
84:[    25.438] (II) modeset(0): Output Virtual-1 has no monitor section
85:[    25.446] (II) modeset(0): EDID for output Virtual-1
86:[    25.446] (II) modeset(0): Manufacturer: TWN  Model: 0  Serial#: 0
87:[    25.447] (II) modeset(0): Year: 2023  Week: 0
88:[    25.447] (II) modeset(0): EDID Version: 1.4
89:[    25.448] (II) modeset(0): Digital Display Input
90:[    25.448] (II) modeset(0): 8 bits per channel
91:[    25.449] (II) modeset(0): Digital interface is DisplayPort
92:[    25.449] (II) modeset(0): Indeterminate output size
93:[    25.449] (II) modeset(0): Gamma: 1.01
94:[    25.450] (II) modeset(0): No DPMS capabilities specified
95:[    25.450] (II) modeset(0): Supported color encodings: RGB 4:4:4
96:[    25.451] (II) modeset(0): Default color space is primary color space
97:[    25.451] (II) modeset(0): First detailed timing is preferred mode
98:[    25.451] (II) modeset(0): Preferred mode is native pixel format and refresh rate
99:[    25.452] (II) modeset(0): redX: 0.000 redY: 0.000   greenX: 0.000 greenY: 0.000
100:[    25.453] (II) modeset(0): blueX: 0.000 blueY: 0.000   whiteX: 0.000 whiteY: 0.000
101:[    25.453] (II) modeset(0): Supported established timings:
102:[    25.454] (II) modeset(0): 1024x768@60Hz
103:[    25.454] (II) modeset(0): Manufacturer's mask: 0
104:[    25.454] (II) modeset(0): EDID (in hex):
105:[    25.455] (II) modeset(0):     00ffffffffffff0052ee000000000000
106:[    25.456] (II) modeset(0):     00210104a50000010600000000000000
107:[    25.457] (II) modeset(0):     00000000080000000000000000000000
108:[    25.457] (II) modeset(0):     00000000000000000000000000000000
109:[    25.458] (II) modeset(0):     00000000000000000000000000000000
110:[    25.459] (II) modeset(0):     00000000000000000000000000000000
111:[    25.459] (II) modeset(0):     00000000000000000000000000000000
112:[    25.460] (II) modeset(0):     000000000000000000000000000000ec
113:[    25.462] (II) modeset(0): Printing probed modes for output Virtual-1
114:[    25.463] (II) modeset(0): Modeline "1024x768"x60.0   65.00  1024 1048 1184 1344  768 771 777 806 -hsync -vsync (48.4 kHz e)
115:[    25.464] (II) modeset(0): Output Virtual-1 connected
116:[    25.464] (II) modeset(0): Using exact sizes for initial modes
117:[    25.465] (II) modeset(0): Output Virtual-1 using initial mode 1024x768 +0+0
118:[    25.465] (==) modeset(0): Using gamma correction (1.0, 1.0, 1.0)
119:[    25.466] (==) modeset(0): DPI set to (96, 96)
123:[    25.594] (==) modeset(0): Backing store disabled
124:[    25.595] (==) modeset(0): Silken mouse enabled
125:[    25.605] (II) modeset(0): Initializing kms color map for depth 24, 8 bpc.
126:[    25.613] (==) modeset(0): DPMS enabled
156:[    26.609] (II) modeset(0): Damage tracking initialized
157:[    26.610] (II) modeset(0): Setting screen physical size to 270 x 203
210:[   145.002] (II) modeset(0): EDID vendor "TWN", prod id 0
211:[   145.003] (II) modeset(0): Printing DDC gathered Modelines:
212:[   145.003] (II) modeset(0): Modeline "1024x768"x0.0   65.00  1024 1048 1184 1344  768 771 777 806 -hsync -vsync (48.4 kHz e)
213:[   145.045] (II) modeset(0): EDID vendor "TWN", prod id 0
214:[   145.046] (II) modeset(0): Printing DDC gathered Modelines:
215:[   145.046] (II) modeset(0): Modeline "1024x768"x0.0   65.00  1024 1048 1184 1344  768 771 777 806 -hsync -vsync (48.4 kHz e)
# grep -nE 'LoadModule: "(fbdev|vesa|intel|amdgpu|nouveau)"' "$LOG"
68:[    25.395] (II) LoadModule: "fbdev"

從這邊可以明確判定目前 Xorg 使用的是 modesetting DDX，而且綁定在 /dev/dri/card0：

• (II) LoadModule: "modesetting" + (II) Loading ... modesetting_drv.so
• (II) modesetting: Driver for Modesetting Kernel Drivers: kms
• (II) modeset(0): using drv /dev/dri/card0

另外並沒有啟用 glamor：

• (II) modeset(0): No glamor support in the X Server

Tips

GLAMOR 函式庫使用 OpenGL 實作了大部分的 2D 繪圖操作，用來達到「不依賴特定硬體」的 2D 繪圖的加速。 目前 GLAMOR 已經被包含在 Xorg 內了

詳見：Trying to understand DRM, DRI, Mesa, Radeon, Gallium, RadeonSI, Glamor, AMDGPU, AMDGPU-PRO and whatnot

接著來從 Xorg log 反查 GLX/DRI 以再次確認實際載入了哪個 DRI 驅動：

# grep -nE 'AIGLX|GLX|DRI2|DRI3|swrast|llvmpipe|softpipe' "$LOG"
144:[    25.628] (II) Initializing extension DRI3
148:[    25.632] (II) Initializing extension GLX
149:[    25.633] (II) AIGLX: Screen 0 is not DRI2 capable
150:[    26.598] (II) IGLX: Loaded and initialized swrast
151:[    26.598] (II) GLX: Initialized DRISWRAST GL provider for screen 0
155:[    26.601] (II) Initializing extension DRI2

可以看見 GLX 退回使用 swrast（軟體 rasterizer），並以 DRISWRAST provider 形式在 X server 端提供 GLX

Tips

GLX 是 X11 裡用來把 OpenGL 接到 X window / drawable 的擴充。 在 X11/OpenGL 的組合中，建立 context、綁定 drawable 與 SwapBuffers 這些平台整合工作，就是 GLX 負責的部分

App 需要先跟 X11 建立或取得可繪圖的 X11 drawable，再透過 GLX 建立 OpenGL context、把 context 綁到該 drawable，並把它設成 current。 之後 app 才能呼叫 glClear() 或 glDrawArrays() 這類 OpenGL API，把 OpenGL 命令送到這個 drawable 對應的目標

因此，在這個語境下，在 X11 上執行並使用 GLX 的 OpenGL app，就被稱為 GLX client。 一般 X11 app 若沒有使用 GLX，就只是 X11 client，不是 GLX client。 若 app 走 Wayland/EGL、GBM/EGL 或 direct KMS，則不屬於 GLX client

如果程式使用 GLFW、SDL 與 Qt 這類 library，通常不會直接看到 glXCreateContext()、glXMakeCurrent() 與 glXSwapBuffers()。 這是因為 library 會在 X11 後端底下代為呼叫 GLX，或在其他後端改用 EGL / WGL / CGL 等平台層

這裡可以把路徑粗略看成：

GLX client（如 glxinfo 或 OpenGL app）
  │
  │  1. 透過 GLX 建立 context，並綁到 X11 drawable
  ▼
GLX context / X11 drawable
  │
  │  2. OpenGL 命令由 Mesa swrast / softpipe 在 CPU 上處理
  ▼
Mesa swrast / softpipe
  │
  │  3. 透過 DRISWRAST / XPutImage 類路徑把結果交給 X server
  ▼
X server
  │
  │  4. Xorg modesetting 建立或更新可供 KMS scanout 使用的 GEM object，
  │     並面對 DRM/KMS
  ▼
Xorg modesetting
  │
  │  5. KMS mode setting / page flip / atomic commit
  ▼
DRM/KMS

這段 log 中的 IGLX: Loaded and initialized swrast 與 GLX: Initialized DRISWRAST GL provider 表示：X server 用來提供 GLX 的 OpenGL 後端退回到了 Mesa 的 software rasterizer。 換句話說，GLX client 的 OpenGL rendering 會由 CPU 路徑處理，而不是 virgl / GPU 3D 路徑處理

GLX client 不是 KMS client。 GLX client 只是在自己的 X11 window / drawable 裡產生內容。 最後要建立可供 KMS scanout 使用的 GEM object、建立 DRM framebuffer、對 KMS 做 page flip 或 atomic commit 的，是 Xorg modesetting 那一層。 因此，看到 GLX 使用 swrast，不代表最後的 scanout 用 GEM object 是由 GLX client 建立的

另外，這裡的 X server 指的是 Xorg 本身。 如果系統另外有 X compositor，它通常也是一個 X11 client，角色不同於 X server。 本文這段 log 只是在確認 Xorg / GLX / modesetting 的實際路徑

追蹤程式碼

接下來我們就以這個環境為基準，觀察 2D 資源是如何被建立的，以及 guest user-space 程式如何計算 stride

首先資源一詞代表的是裝置端可引用的一個「resource_id → 物件」映射，本身並不等於記憶體，本質是一個可以被 SET_SCANOUT / TRANSFER_TO_HOST_2D / RESOURCE_FLUSH 指向的 handle。 真正的記憶體被稱為 backing，也就是用來承載資源內容的儲存空間。 在 2D 的情況下會利用 VIRTIO_GPU_CMD_RESOURCE_ATTACH_BACKING 把一串 guest 的 memory entries（shmem pages 或 dma-buf sgt）與指定的 resource_id 綁定，讓裝置端能存取該資源的內容

在 Linux DRM 角度，attach backing 要的是一個 GEM 物件對應的頁面/sgt（shmem pages 或 dma-buf sgt），kernel 驅動會把它轉成 virtio 的 struct virtio_gpu_mem_entry 陣列丟給裝置

而在 vGPU 2D 的情況下，資源有分兩種，一種為 2D 資源，一種為 blob 資源（見 virtio-gpu blob 資源建立 patch），兩種的操作方式差很多：

• 2D 資源：
  • 以 VIRTIO_GPU_CMD_RESOURCE_CREATE_2D 建立
  • 利用 VIRTIO_GPU_CMD_RESOURCE_ATTACH_BACKING 與 backing 儲存空間綁定
  • stride 在 create 期間設定，由於協定中沒有 stride 欄位，因此虛擬機器會以上述的方法自行計算 stride
  • 更新序列：
    1. RESOURCE_CREATE_2D（建立 2D 語意的資源）
    2. RESOURCE_ATTACH_BACKING（接上 guest backing）
    3. SET_SCANOUT（接到顯示輸出）
    4. 每次更新：TRANSFER_TO_HOST_2D（宣告更新區域）→ RESOURCE_FLUSH（把更新反映到輸出）
• blob 資源：
  • 以 VIRTIO_GPU_CMD_RESOURCE_CREATE_BLOB 建立
  • 該命令指定的請求資料由固定的 blob-create 請求與 struct virtio_gpu_mem_entry 陣列組成，因此它本身就帶有 attach 語意。 除非 nr_entries 為 0，不然在 create blob 時就會自動做 attach 了
  • 本質上是「raw buffer」，尚未宣告它的 framebuffer 佈局。 所以 stride 通常會在 SET_SCANOUT_BLOB 或上層 API（如 drmModeAddFB2() 的 pitches）裡面一起處理，而不是在 CREATE_BLOB 的階段設定
  • 更新序列：
    1. RESOURCE_CREATE_BLOB（建立 blob 資源）
    2. SET_SCANOUT_BLOB（提供 format/stride/偏移量等佈局，接到 scanout）
       • 若 nr_entries 為 0，則再另外做 RESOURCE_ATTACH_BACKING
    3. 每次更新：是否需要額外 TRANSFER_* / FLUSH 依賴於裝置實作策略（如 QEMU 不會進行 TRANSFER，而是直接 FLUSH）

在 QEMU 中，RESOURCE_CREATE_2D、RESOURCE_CREATE_3D 與 RESOURCE_CREATE_BLOB 各有對應的處理路徑。 而在 guest Linux DRM 的框架下，virtio-gpu 驅動提供了四個和 GEM / virtio-gpu 資源建立或 dma-buf 匯入相關的 IOCTL 入口

因此 user-space 看到的是 Linux DRM ioctl，其底層會依 ioctl 語意與裝置特徵，送出 RESOURCE_CREATE_2D、RESOURCE_CREATE_3D、RESOURCE_CREATE_BLOB：

路徑	IOCTL	guest Linux 的入口函式	對應的 virtio-gpu 命令
A	DRM_IOCTL_MODE_CREATE_DUMB	virtio_gpu_mode_dumb_create()	依特徵選擇 CREATE_2D 或 CREATE_BLOB
B	DRM_IOCTL_VIRTGPU_RESOURCE_CREATE	virtio_gpu_resource_create_ioctl()	依特徵選擇 CREATE_2D 或 CREATE_3D
C	DRM_IOCTL_VIRTGPU_RESOURCE_CREATE_BLOB	virtio_gpu_resource_create_blob_ioctl()	CREATE_BLOB
D	DRM_IOCTL_PRIME_FD_TO_HANDLE	virtgpu_gem_prime_import()	特定條件下發 CREATE_BLOB，其他情況不建立資源

這四個路徑的差異，很多其實反映在 backing 來源、是否需要 import、是否允許 mmap、是否共享等語意上，這邊先不展開

再來，具體使用哪條路徑取決於兩個因素：

1. 應用程式在 user-space 呼叫哪個 IOCTL
2. QEMU 提供的 virtio-gpu 特徵旗標（於執行期協商）

在 virtgpu_kms.c:162-176 可以看到：

#ifdef __LITTLE_ENDIAN
if (virtio_has_feature(vgdev->vdev, VIRTIO_GPU_F_VIRGL))
    vgdev->has_virgl_3d = true;
#endif

if (virtio_has_feature(vgdev->vdev, VIRTIO_GPU_F_RESOURCE_BLOB))
    vgdev->has_resource_blob = true;

這些旗標是執行期與 QEMU 做特徵協商來取得的，由 QEMU 的啟動參數決定（例如 -device virtio-gpu-pci,virgl=on）

在看這些 ioctl 之前，要先有一個簡化版的 Linux graphic stack 概念。 先不管硬體加速細節，一幀畫面從應用程式到螢幕，大致可以拆成「應用程式產生某個 X11 drawable / Wayland surface 的內容」和「顯示端產生最後要 scanout 的畫面」兩段：

App / toolkit / Mesa
  │
  │  1. 應用程式產生 X11 drawable / Wayland surface 的內容
  ▼
client-side image / render target / dma-buf backed pixmap
  │
  │  2. SwapBuffers / present / surface commit
  ▼
Wayland compositor 或 X server
  │
  │  3. 收集各 client 的內容，合成或更新最後要輸出的畫面
  ▼
scanout 用 GEM object / DRM framebuffer
  │
  │  4. KMS mode setting / page flip / atomic commit
  ▼
KMS display pipeline
  framebuffer → plane → CRTC → encoder → connector → monitor

在 X11 裡，window、pixmap 和 drawable 的關係為：

• window 是 X server 管理的視窗物件。 X server 會記錄它的大小、位置、遮擋關係、事件遞送與可見區域。 App 建立視窗時，需要先向 X server 申請一個 window 物件，而不是直接向 DRM driver 建立 kernel 端的 GEM object
• pixmap 是 X server 管理的圖像物件，本身不直接顯示在螢幕上。 它常用來當中間畫布、back buffer，或被 Present 顯示到某個 window
• drawable 是 X11 對「可以被畫上內容的目標」的總稱。 window 和 pixmap 都是 drawable
  • 這是 X protocol 層級的目標物件，不是底下實際保存像素的記憶體

GLX 會把 OpenGL context 綁到某個 X11 drawable，讓 glClear()、glDrawArrays() 這類 OpenGL 命令知道結果要送到哪個 X11 目標

實際保存像素的是底下的 backing 儲存空間。 window 和 pixmap 都可以有自己的 backing 儲存空間，只是用途不同。 window 的 backing 儲存空間最後會參與畫面輸出。 pixmap 的 backing 儲存空間則常作為 off-screen 圖像、back buffer 或 present source：

X11 drawable
  ├─ window
  │    │
  │    │  X server / Xorg driver 需要保存或輸出這個 window 的可見內容
  │    ▼
  │  window backing / front buffer
  │    │
  │    ├─ CPU memory
  │    └─ kernel DRM buffer `struct drm_gem_object`
  │         │
  │         └─ 用於 scanout 時，註冊成 DRM framebuffer 並交給 KMS
  │
  └─ pixmap
       │
       │  X server / Xorg driver 需要保存這張 off-screen 圖像的像素
       ▼
     pixmap backing 儲存空間
       │
       ├─ CPU memory
       └─ kernel DRM buffer `struct drm_gem_object`
            │
            ├─ 作為算繪的輸出目標時，GPU 或軟體算繪器會把結果寫進這裡
            └─ 需要共享時，匯出成 dma-buf fd，或從 dma-buf fd 匯入

pixmap 的 backing 儲存空間指的是「X server 用來保存 pixmap 像素的那份儲存空間」。 這個空間可以是 CPU memory，也可以是 DRM driver 管理的 GEM object

window backing / front buffer 指的是 X server / Xorg driver 用來保存或輸出 window 可見內容的儲存空間。 在 Xorg/modesetting 這類 KMS 路徑裡，最後要送到螢幕的內容會落到一個可供 KMS scanout 使用的 GEM object。 Xorg 接著把這個 GEM object 註冊成 DRM framebuffer，交給 KMS display pipeline

GEM object 是 DRM driver 管理的 graphics buffer object，在 Linux DRM 裡對應到 struct drm_gem_object。 在 virtio-gpu driver 裡，這個 GEM object 會被包在 struct virtio_gpu_object 裡。 user-space 不會直接拿到 kernel pointer，而是透過 GEM handle 或 dma-buf fd 來引用這個物件

dma-buf 是共享與傳遞 buffer 的機制。 一個 GEM object 或其他可共享的 buffer 可以被匯出成 dma-buf fd，另一個行程或 driver 再用這個 fd 匯入它。 例如 DRI3 路徑中，client 可以把 dma-buf fd 傳給 X server，X server 匯入後再把它接成 pixmap 的 backing 儲存空間

這些 X11 物件和底下的像素的儲存空間會由不同協定或 API 接起來：

• GLX 負責把 OpenGL context 接到 X11 drawable
• DRI3 是 X11 direct rendering 路徑的一部分。 App / Mesa 可以直接透過 DRM driver 建立 GEM object 並執行算繪，再把結果以 dma-buf fd 形式交給 X server。 X server 會用這個 fd 建立 pixmap，後續再由 Present 把 pixmap 呈現到 window
• Present 會把 pixmap 呈現到 window
• EGL/Wayland 會把 EGL surface 接到 Wayland surface，再透過 Wayland protocol 交給 compositor

看完名詞的解釋後來回到我們的重點，剛剛提到一幀畫面從應用程式到螢幕，大致可以拆成「應用程式產生某個 X11 drawable / Wayland surface 的內容」和「顯示端產生最後要 scanout 的畫面」兩段

第一段是應用程式自己的算繪路徑。 App 可能透過 OpenGL/Vulkan 呼叫 Mesa，也可能透過 GUI toolkit 做軟體算繪。 這一段產生的是「要交給 display server 的 client 內容」

而這會涉及到三個知識點：

1. 誰產生像素
2. 像素放在哪種 buffer
3. 這個 buffer 如何交給 X server / compositor

硬體算繪時，像素由 GPU 產生。 Mesa 會透過 DRM driver 建立或管理相關的 GEM object，並把 draw call 轉成 GPU 命令。 GPU 執行後會把像素寫進某個 GEM object。 同一個 GEM object 可以在這條路徑中作為算繪輸出目標，也可以透過 dma-buf fd 交給 X server / compositor 取用

軟體算繪時，像素由 CPU 產生。 GUI toolkit 可以直接把像素寫進 X11 MIT-SHM 或 Wayland wl_shm 這類共享記憶體。 Mesa 的 swrast 下的 softpipe / llvmpipe 則是在 CPU 上執行算繪，再把結果寫進 CPU 可存取的記憶體，或寫進已經 mmap / map 到 user-space 的 GEM object。 如果目標是 dumb buffer，user-space 會先透過 DRM / GBM 路徑取得可寫入的 mapping，再由 CPU 寫入像素。 如果目標是共享記憶體，X11 / Wayland 會把這份 client 的內容交給 X server / compositor

Tips

EGL 是「建立 GL context / surface / platform binding」的 API，GBM 是「配置 graphics buffer」的 API。 在 Linux DRM 路徑裡，GBM 建出的 buffer 會對應到 DRM driver 管理的 GEM object。 兩者常常一起用：

App / compositor
  │
  ├─ GBM API
  │    -> 建立/管理 struct gbm_bo、gbm_surface
  │
  └─ EGL API
       -> 建立 GL context
       -> 選擇 EGLDisplay / EGLConfig / EGLSurface
       -> 把 GL context 綁到某個 platform surface

Xorg 的 modesetting / GLAMOR / DRI / GLX 路徑會在執行時使用到它。 例如 Xorg modesetting driver 需要建立 front buffer 時，會呼叫 GBM API 建立 struct gbm_bo。 常見的 GBM 實作則由 Mesa 的 libgbm.so 提供。 因此靜態追呼叫流程時，會從 Xorg 的 modesetting 程式碼追到 Mesa 的 GBM backend，例如：

Xorg modesetting driver
  │
  │  1. 建立 front buffer 的 struct gbm_bo
  ▼
GBM API
  │
  │  2. 呼叫目前系統載入的 GBM 實作
  ▼
Mesa libgbm backend / selected backend
  │
  │  3. 依 backend / usage 選擇 DRI image 或 dumb buffer
  ▼
DRM ioctl
  │
  │  4. 將 GEM object 建立請求送進 kernel DRM driver
  ▼
kernel DRM driver

可以把 GBM 想成 guest compositor 用來配置 render buffer 或 scanout 用 buffer 的 API。 底下則是 virtio-gpu DRM 的介面，guest kernel 會從這裡開始建立 GEM object 與 virtio-gpu 資源

Xorg 與 Mesa 兩者會透過 shared library 與 userspace graphics ABI 接在一起

軟體算繪和硬體算繪都可以使用 GEM object。 兩者的主要差別在於像素由 CPU 還是 GPU 寫入，以及後續用哪種機制把這份內容交給顯示端

第二段是最後顯示輸出的路徑。 Wayland compositor 或 X server 會收集多個應用程式送來的 client 內容，依照視窗位置、遮擋關係、鼠標與自身 UI，合成或更新最後要輸出的畫面。 接著，這張最後畫面會對應到 DRM framebuffer，接到 KMS 的 plane / CRTC，最後由 display engine 輸出到螢幕上

因此，在多數桌面環境中，決定「KMS 要輸出哪個 framebuffer」的是 compositor 或 Xorg modesetting 這類 display owner。 一般應用程式提供的是自己的 client 內容，或提供可被 display server 接收的 dma-buf fd / pixmap，而不是直接控制 KMS scanout

簡介到此為止，對我們來說，重點在於我們要怎麼追蹤這些路徑中呼叫到 A/B/C/D 這四個 ioctl 的地方

本文目前的實測環境是 Xorg/modesetting + GLX/swrast/softpipe。 前面的 glxinfo 顯示 renderer 是 softpipe、Accelerated: no。 Xorg log 則顯示：

• (II) modeset(0): using drv /dev/dri/card0
• (II) modeset(0): No glamor support in the X Server
• (II) IGLX: Loaded and initialized swrast
• (II) GLX: Initialized DRISWRAST GL provider for screen 0

所以在本文環境中，GLX client 端的 OpenGL 算繪會走 Mesa swrast / softpipe，結果透過 DRISWRAST / XPutImage 類路徑交給 X server。 本路徑中 App-side 的算繪不會呼叫到 A/B/C/D ioctl。 完整的 Softpipe 與 GLX SwapBuffers 流程會留到問題 2 一節內來追蹤

雖然前面有看到 glxinfo 顯示 softpipe，但這只代表 GLX client 端在用軟體算繪，不代表最後用於 KMS scanout 的 GEM object 是由 GLX client 建立的。 在本文的 Xorg/modesetting 環境裡，真正面對 KMS、建立 scanout 用 GEM object 與做 page flip 的，是 Xorg modesetting 這一層

因此下面 A/B/C/D 的追蹤會專注在這張圖的後半段，也就是 Xorg 收到 client 內容之後，如何建立 front buffer 的 struct gbm_bo、建立用於 KMS scanout 的 GEM object、建立 DRM framebuffer，或匯入外部 dma-buf fd：

X server / Xorg modesetting
  │
  │  - 建立 front buffer 的 struct gbm_bo
  │  - 建立用於 KMS scanout 的 GEM object、DRM framebuffer
  │  - 或匯入外部 dma-buf fd
  ▼
Xorg / Mesa / GBM 這一層的 user-space 程式碼
  │
  │  在這裡判斷要呼叫 A/B/C/D 哪個 DRM ioctl
  ▼
A/B/C/D 對應的 DRM ioctl 入口
  │
  │  ioctl 進入 kernel
  ▼
Linux virtio-gpu driver

而在其他組態下，就算同樣是 virtio-gpu 2D，也存在不同路徑。 例如 user-space 的 App 可以直接當 KMS client，不透過 X server 來運作。 也可以透過 DRI 直接向 DRM driver 建立或取得 GEM object，做完算繪後再匯出成 dma-buf fd 交給 X server

另外，這邊說 App-side 不會碰到 A/B/C/D 路徑中所提及的 ioctl，是針對目前組態的行為。 在本文的 Xorg、GLX swrast 與 softpipe 環境中，App-side Mesa 取得的是 X server 管理的 X11 drawable。 這個過程不會由 App-side Mesa 直接向 virtio-gpu DRM driver 建立可交給 X server 顯示的 GEM object，所以就不會呼叫到那些 ioctl

但如果換成 virtio-gpu 3D，即使同樣搭配 Xorg，因為此時 App-side Mesa 不能再只靠 X server 給一個 drawable 就結束，還需要替 OpenGL / Vulkan 建立實際的 GPU 資源：

• render target
• texture
• vertex buffer
• index buffer
• uniform buffer
• staging buffer

這些東西不是 X11 window 本身的東西。 它們是 App-side Mesa 為了讓 GPU 執行 draw call 所需要的圖形資源。 因此在這種情況下 App-side Mesa 仍可能直接呼叫 virtio-gpu DRM ioctl 來建立 render target、texture 或 buffer 等 GEM object / virtio-gpu 資源，並透過 execbuffer 類 ioctl 提交 GPU 命令。 到時候追蹤的時候就不能像現在這樣只專注在 Xorg 裡面了

路徑	X server / compositor 的角色	App / Mesa 的算繪與 buffer 角色	A/B/C/D 的檢查點
vgpu 2D：Xorg + GLX/swrast/softpipe	建立 X11 window / drawable，接收 DRISWRAST / XPutImage 類路徑送來的像素，Xorg modesetting 面對 KMS	Mesa swrast / softpipe 在 CPU 上產生像素。 App-side 算繪不建立可 present 的 virtio-gpu 資源	App-side 不呼叫 A/B/C/D。 要追 Xorg modesetting 建立 front buffer 的 struct gbm_bo，以及底下用於 KMS scanout 的 GEM object
vgpu 2D：DRI3 / Present / dma-buf	建立 X11 window / drawable。 DRI3 收 client 傳入的 fd 並包成 pixmap，Present 把 pixmap 顯示到 window	client 先建立 fd-backed buffer，再把 fd 交給 X server	要分別追 client 端的 GEM object 建立 / dma-buf export，以及 X server 端的 fd import / present
vgpu 2D：App 直接當 KMS client	沒有 X server / compositor 介於 App 和 KMS 之間	App 自己建立 dumb buffer 與 DRM framebuffer，自己寫入或算繪內容	直接追這個 KMS client 呼叫的 DRM ioctl
vgpu 3D：virgl / Venus	建立 X11 window / drawable，協調 DRI3 / Present 或其他 platform present 路徑	App-side Mesa 建立 GPU 資源 / GEM object，並用 EXECBUFFER 類 ioctl 提交 GPU 命令	要追 App-side Mesa 的資源建立、execbuffer 與 dma-buf import/export，也要追 X server 端 present / import

接下來我們就看一下這四個路徑中的：

1. 具體呼叫流程圖
2. stride 是如何計算的
3. user-space 程式是怎麼使用 ioctl 的

路徑 A：Dumb buffer（DRM_IOCTL_MODE_CREATE_DUMB）

給 KMS clients（modetest、weston、Xorg DDX）用於建立 framebuffer 的傳統 ABI，是 DRM framebuffer 使用的標準路徑：

• 必然建立一個 GEM object（KMS framebuffer 常用的 dumb buffer 會以 GEM object 形式存在）
• virtio-gpu 驅動會依特徵 / 模式選擇：
  • 走傳統 2D：建立 RESOURCE_CREATE_2D，再 ATTACH_BACKING
  • 走 blob：建立 RESOURCE_CREATE_BLOB（guest mem），在 create blob 時就把 mem entries 連同建立命令一起送出

呼叫此 ioctl 後的呼叫流程圖如下：

展開呼叫流程圖

Dumb buffer 建立路徑
================================================
guest user-space (e.g., modetest, KMS clients)
  ↓
ioctl(fd, DRM_IOCTL_MODE_CREATE_DUMB, &args)
  │
  ↓

guest Linux kernel - DRM core
================================================
[drm_dumb_buffers.c:230] drm_mode_create_dumb_ioctl()
  │
  │  // DRM core 呼叫驅動的 dumb_create callback
  │  driver->dumb_create(file, dev, args)
  ↓

guest Linux kernel - virtio-gpu 驅動
================================================
[virtgpu_gem.c:61] virtio_gpu_mode_dumb_create()
  │
  │  // 強制 32bpp
  │  if (args->bpp != 32) return -EINVAL;
  │
  │  // 計算 pitch 和 size
  │  pitch = args->width * 4;
  │  args->size = pitch * args->height;
  │  args->size = ALIGN(args->size, PAGE_SIZE);
  │
  │  // 回傳 pitch 給 user-space（在 gem_create 成功後）
  │  args->pitch = pitch;
  │
  │  // 轉換格式為 VIRTIO_GPU_FORMAT_B8G8R8X8_UNORM
  │  params.format = virtio_gpu_translate_format(DRM_FORMAT_HOST_XRGB8888);
  │  params.width = args->width;
  │  params.height = args->height;
  │  params.size = args->size;
  │  params.dumb = true;
  │
  │  // 關鍵判斷：如果支援 blob 且非 3D，使用 blob 路徑
  │  if (vgdev->has_resource_blob && !vgdev->has_virgl_3d) {
  │      params.blob_mem = VIRTGPU_BLOB_MEM_GUEST;
  │      params.blob_flags = VIRTGPU_BLOB_FLAG_USE_SHAREABLE;
  │      params.blob = true;
  │  }
  │
  │  virtio_gpu_gem_create(file_priv, dev, &params, &gobj, &args->handle);
  ↓
[virtgpu_gem.c:31] virtio_gpu_gem_create()
  │
  │  virtio_gpu_object_create(vgdev, params, &obj, NULL);
  │  drm_gem_handle_create(file, &obj->base.base, &handle);
  ↓
[virtgpu_object.c:203] virtio_gpu_object_create()
  │
  │  // 建立 shmem GEM 物件
  │  shmem_obj = drm_gem_shmem_create(vgdev->ddev, params->size);
  │  bo = gem_to_virtio_gpu_obj(&shmem_obj->base);
  │
  │  // 取得資源 ID
  │  virtio_gpu_resource_id_get(vgdev, &bo->hw_res_handle);
  │
  │  // 初始化 shmem，建立 virtio_gpu_mem_entry 陣列
  │  virtio_gpu_object_shmem_init(vgdev, bo, &ents, &nents);
  │     │
  │     ↓
  │     [virtgpu_object.c:161] virtio_gpu_object_shmem_init()
  │        │
  │        │  // 取得頁面的 sg table
  │        │  pages = drm_gem_shmem_get_pages_sgt(&bo->base);
  │        │
  │        │  // 構建 virtio_gpu_mem_entry 陣列
  │        │  for_each_sgtable_dma_sg(pages, sg, si) {
  │        │      (*ents)[si].addr = cpu_to_le64(sg_dma_address(sg));
  │        │      (*ents)[si].length = cpu_to_le32(sg_dma_len(sg));
  │        │  }
  │
  │  // 根據 params 選擇 CREATE_BLOB / CREATE_3D / CREATE_2D + ATTACH_BACKING
  │  if (params->blob) {
  │      // 使用 BLOB 命令
  │      virtio_gpu_cmd_resource_create_blob(vgdev, bo, params, ents, nents);
  │         │
  │         ↓
  │         [virtgpu_vq.c:1428] virtio_gpu_cmd_resource_create_blob()
  │             │
  │             │  cmd_p->hdr.type = VIRTIO_GPU_CMD_RESOURCE_CREATE_BLOB;
  │             │  cmd_p->resource_id = bo->hw_res_handle;
  │             │  cmd_p->blob_mem = params->blob_mem;      // VIRTGPU_BLOB_MEM_GUEST
  │             │  cmd_p->blob_flags = params->blob_flags;  // VIRTGPU_BLOB_FLAG_USE_SHAREABLE
  │             │  cmd_p->size = params->size;
  │             │  cmd_p->nr_entries = nents;
  │             │  vbuf->data_buf = ents;  // virtio_gpu_mem_entry 陣列包含在命令中
  │             │
  │             │  virtio_gpu_queue_ctrl_buffer(vgdev, vbuf);
  │             │     │
  │             │     ↓
  │             │     virtio_gpu_queue_fenced_ctrl_buffer(vgdev, vbuf, NULL);
  │
  │  } else if (params->virgl) {
  │      // 3D 路徑 (不走這裡)
  │      virtio_gpu_cmd_resource_create_3d(...);
  │  } else {
  │      // 經典 2D 路徑
  │      virtio_gpu_cmd_create_resource(vgdev, bo, params, objs, fence);
  │         │
  │         ↓
  │         [virtgpu_vq.c:594] virtio_gpu_cmd_create_resource()
  │             │
  │             │  cmd_p->hdr.type = VIRTIO_GPU_CMD_RESOURCE_CREATE_2D;
  │             │  cmd_p->resource_id = bo->hw_res_handle;
  │             │  cmd_p->format = params->format;
  │             │  cmd_p->width = params->width;
  │             │  cmd_p->height = params->height;
  │             │
  │             │  virtio_gpu_queue_fenced_ctrl_buffer(vgdev, vbuf, fence);
  │
  │      virtio_gpu_object_attach(vgdev, bo, ents, nents);
  │         │
  │         ↓
  │         [virtgpu_vq.c:780] virtio_gpu_cmd_resource_attach_backing()
  │             │
  │             │  cmd_p->hdr.type = VIRTIO_GPU_CMD_RESOURCE_ATTACH_BACKING;
  │             │  cmd_p->resource_id = resource_id;
  │             │  cmd_p->nr_entries = nents;
  │             │  vbuf->data_buf = ents;  // virtio_gpu_mem_entry 陣列
  │             │
  │             │  virtio_gpu_queue_fenced_ctrl_buffer(vgdev, vbuf, fence);
  │  }
  ↓
排入 controlq，累積待處理命令
================================================
[virtgpu_vq.c:455] virtio_gpu_queue_fenced_ctrl_buffer()
  │
  │  // 命令本體（必有）
  │  sg_init_one(&vcmd, vbuf->buf, vbuf->size);
  │
  │  // data payload（只在需要附帶資料時才存在）
  │  // 例如：ATTACH_BACKING 需要帶 virtio_gpu_mem_entry[]
  │  //       CREATE_BLOB (guest blob) 也會把 mem entries 放在命令 payload 內
  │  //       但 RESOURCE_CREATE_2D 不帶 data payload
  │  if (vbuf->data_buf)
  │      sg_init_one(&vout, vbuf->data_buf, vbuf->data_size);
  │
  │  // 回覆 buffer（必有）
  │  sg_init_one(&vresp, vbuf->resp_buf, vbuf->resp_size);
  ↓
[virtgpu_vq.c:372] virtio_gpu_queue_ctrl_sgs()
  │
  │  virtqueue_add_sgs(vq, sgs, outcnt, incnt, vbuf, GFP_ATOMIC);
  │  vbuf->seqno = ++vgdev->ctrlq.seqno;
  │  atomic_inc(&vgdev->pending_commands);
  ↓

後續呼叫 virtio_gpu_notify() 時通知裝置
================================================
[virtgpu_vq.c:525] virtio_gpu_notify()
  │
  │  if (!atomic_read(&vgdev->pending_commands))
  │      return;
  │  atomic_set(&vgdev->pending_commands, 0);
  │  notify = virtqueue_kick_prepare(vgdev->ctrlq.vq);
  │  if (notify)
  │      virtqueue_notify(vgdev->ctrlq.vq);
  ↓
[virtio_ring.c:3028] virtqueue_notify()
  │
  │  vq->notify(vq);
  ↓
virtio-mmio 層的通知 callback
================================================
vq->notify(vq)
  │
  ├─ virtio-pci: [virtio_pci_common.c:51] vp_notify(vq)
  │    └─ iowrite16(vq->index, (void __iomem *)vq->priv)
  │       寫入 PCI BAR 的通知暫存器
  │
  ├─ virtio-mmio: [virtio_mmio.c:264] vm_notify(vq)
  │    └─ writel(vq->index, vm_dev->base + VIRTIO_MMIO_QUEUE_NOTIFY)
  │       寫入 MMIO 偏移 0x50
  ↓

guest 寫入通知暫存器後，QEMU 開始處理 controlq
================================================
[virtio-gpu.c:1115] virtio_gpu_handle_ctrl()
  │
  │  cmd = virtqueue_pop(vq, sizeof(struct virtio_gpu_ctrl_command));
  │  QTAILQ_INSERT_TAIL(&g->cmdq, cmd, next);
  ↓
[virtio-gpu.c:1045] virtio_gpu_process_cmdq()
  │
  │  vgc->process_cmd(g, cmd);  // = virtio_gpu_simple_process_cmd
  ↓
[virtio-gpu.c:973] virtio_gpu_simple_process_cmd()
  │
  │  switch (cmd->cmd_hdr.type)
  │
  │  case VIRTIO_GPU_CMD_RESOURCE_CREATE_2D:
  │      ↓
  │      [virtio-gpu.c:247] virtio_gpu_resource_create_2d()
  │         │
  │         │  // 驗證 resource_id
  │         │  // 獲取 pixman 格式
  │         │  pformat = virtio_gpu_get_pixman_format(c2d.format);
  │         │
  │         │  // 計算 hostmem/rowstride 並建立 pixman image
  │         │  calc_image_hostmem(pformat, width, height, &hostmem, &rowstride_bytes);
  │         │  res->hostmem = hostmem;
  │         │  qemu_pixman_image_new_shareable(&res->image, ..., rowstride_bytes, ...);
  │         │
  │         │  // 加入資源列表
  │         │  QTAILQ_INSERT_HEAD(&g->reslist, res, next);
  │
  │  case VIRTIO_GPU_CMD_RESOURCE_CREATE_BLOB:
  │      ↓
  │      [virtio-gpu.c:329] virtio_gpu_resource_create_blob()
  │         │
  │         │  // 依 QEMU 目前條件檢查 blob_mem / blob_flags 組合
  │         │
  │         │  // 建立 guest 記憶體映射
  │         │  virtio_gpu_create_mapping_iov(g, nr_entries, sizeof(cblob),
  │         │                                cmd, &res->addrs, &res->iov, &res->iov_cnt);
  │         │     │
  │         │     ↓
  │         │     [virtio-gpu.c:813] virtio_gpu_create_mapping_iov()
  │         │        │
  │         │        │  // 走訪每個 mem_entry
  │         │        │  for (e = 0; e < nr_entries; e++) {
  │         │        │      a = le64_to_cpu(ents[e].addr);  // guest 實體位址
  │         │        │      l = le32_to_cpu(ents[e].length);
  │         │        │
  │         │        │      // 映射 guest 記憶體到 QEMU 位址空間
  │         │        │      map = dma_memory_map(VIRTIO_DEVICE(g)->dma_as, a, &len,
  │         │        │                           DMA_DIRECTION_TO_DEVICE, ...);
  │         │        │
  │         │        │      (*iov)[v].iov_base = map;
  │         │        │      (*iov)[v].iov_len = len;
  │         │        │  }
  │         │
  │         │  // 初始化 udmabuf (如果支援) 並加入資源清單
  │         │  virtio_gpu_init_udmabuf(res);
  │         │  QTAILQ_INSERT_HEAD(&g->reslist, res, next);
  │
  │  case VIRTIO_GPU_CMD_RESOURCE_ATTACH_BACKING:
  │      ↓
  │      [virtio-gpu.c:922] virtio_gpu_resource_attach_backing()
  │         │
  │         │  res = virtio_gpu_find_resource(g, ab.resource_id);
  │         │  virtio_gpu_create_mapping_iov(..., &res->iov, &res->iov_cnt);

其中開頭 user-space 所呼叫的 ioctl，可以從 Xorg modesetting 驅動看到一條典型路徑。 Xorg modesetting 會呼叫 GBM API，例如 gbm_bo_create() 與 gbm_bo_create_with_modifiers2()，這些 API 會透過目前 gbm_create_device() 選到的 GBM backend 來建立 struct gbm_bo。 如果一般 GBM device 建立失敗，Xorg 會改用 GBM_BACKEND=dumb 來建立 GBM device

如前所述，在我們的組態下，這個 backend 是 Mesa libgbm 的 DRI backend。 因此 GBM API 會 dispatch 到 Mesa 的 gbm_dri_bo_create()。 而 Xorg modesetting 使用的 flag list 也包含 GBM_BO_USE_WRITE | GBM_BO_USE_SCANOUT 這個 fallback

而 Mesa 的 gbm_dri_bo_create() 在 GBM_BO_USE_WRITE 或 DRI backend 無法匯出 dma-buf 時，會呼叫 create_dumb()，最後走 DRM_IOCTL_MODE_CREATE_DUMB：

展開呼叫流程圖

Xorg modesetting front buffer 建立與 framebuffer 建立路徑
=================================================
[driver.c:1995] ScreenInit()
  │
  ├─ 建立一般 GBM device
  │    │
  │    └─ [gbm.c:128] gbm_create_device(ms->drmmode.fd)
  │         │
  │         └─ [backend.c:149] _gbm_create_device(fd)
  │              ├─ 若有 GBM_BACKEND，載入指定 backend
  │              ├─ 否則嘗試 drmGetVersion(fd)->name 對應的 backend
  │              └─ 最後 fallback 到 "dri"
  │
  ├─ 若一般 GBM device 建立失敗：
  │    [driver.c:1981] gbm_create_device_by_name(..., "dumb")
  │       │
  │       ├─ setenv("GBM_BACKEND", "dumb", 1)
  │       └─ [gbm.c:128] gbm_create_device(fd)
  │            │
  │            └─ [backend.c:149] _gbm_create_device(fd)
  │                 └─ 依 GBM_BACKEND 載入 "dumb" backend
  ↓
[drmmode_display.c:4838] drmmode_create_initial_bos()
  │
  └─ drmmode->front_bo = gbm_create_best_bo(drmmode, !drmmode->glamor, ..., DRMMODE_FRONT_BO)
       │
       │  本文 Xorg log 顯示 No glamor support，所以這裡的 do_map 為 true
       ↓
     [drmmode_bo.c:272] gbm_create_best_bo()
       │
       └─ [drmmode_bo.c:196] gbm_create_front_bo()
            │
            │  front_flag_list 依序嘗試：
            │    1. GBM_BO_USE_RENDERING | GBM_BO_USE_SCANOUT | GBM_BO_USE_FRONT_RENDERING
            │    2. GBM_BO_USE_RENDERING | GBM_BO_USE_SCANOUT
            │    3. GBM_BO_USE_LINEAR | GBM_BO_USE_SCANOUT | GBM_BO_USE_FRONT_RENDERING
            │    4. GBM_BO_USE_WRITE | GBM_BO_USE_SCANOUT
            ↓
          [drmmode_bo.c:174] gbm_bo_create_and_map_with_flag_list()
            │
            │  逐一嘗試 flag_list，成功就回傳
            ↓
          [drmmode_bo.c:142] gbm_bo_create_and_map()
            │
            ├─ 若有 modifiers：
            │    gbm_bo_create_with_modifiers2(..., flags)
            │       │
            │       ↓
            │    [gbm.c:527] gbm_bo_create_with_modifiers2()
            │       │
            │       └─ gbm->v0.bo_create(..., flags, modifiers, count)
            │                         │
            │                         └──────────────────────────┐
            │                                                    │
            └─ 沒有 modifiers 或 modifiers 建立失敗時：            │
                 gbm_bo_create(..., flags)                       │
                   │                                             │
                   ↓                                             │
                 [gbm.c:489] gbm_bo_create()                     │
                   │                                             │
                   └─ gbm->v0.bo_create(..., flags, NULL, 0)
                                     │                          │
                                     │                          │
                                     │                          │
                                     ↓                          ↓
共同 dispatch 節點：gbm->v0.bo_create(...)
  │
  │  使用前面 gbm_create_device(ms->drmmode.fd) 建立 GBM device 時填好的 callback
  ├─ 若選到的 backend 是 Mesa DRI backend：
  │    dri->base.v0.bo_create = gbm_dri_bo_create
  │      ↓
  │    [gbm_dri.c:886] gbm_dri_bo_create()
  │      │
  │      ├─ if (usage & GBM_BO_USE_WRITE || !dri->has_dmabuf_export)
  │      │     ↓
  │      │   [gbm_dri.c:828-883] create_dumb()
  │      │     ├─ 填入 struct drm_mode_create_dumb
  │      │     ├─ drmIoctl(..., DRM_IOCTL_MODE_CREATE_DUMB, &create_arg)
  │      │     └─ bo->base.v0.stride = create_arg.pitch
  │      │
  │      └─ 若沒有 GBM_BO_USE_WRITE 且 backend 能匯出 dma-buf：
  │            dri_create_image_with_modifiers(...)
  │            由 __DRI_IMAGE_ATTRIB_STRIDE 取得 stride
  │
  └─ 若選到的是其他 GBM backend：
      呼叫該 backend 自己的 bo_create()

KMS framebuffer id 建立
=================================================
後續需要 KMS framebuffer id 時：
[drmmode_bo.c:341] drmmode_bo_import()
  │
  ├─ modifier 路徑：drmModeAddFB2WithModifiers(..., strides, ...)
  └─ legacy 路徑：drmModeAddFB(..., gbm_bo_get_stride(bo), ...)
       ↓
     kernel 保存 pitch 到 drm_framebuffer->pitches[0]

在目前的測試環境中，光靠 Xorg log 不一定能分辨 front buffer 的 struct gbm_bo 是一開始就使用 GBM_BACKEND=dumb 建出來，還是先走 Mesa GBM DRI backend，之後因為 GBM_BO_USE_WRITE 或 backend 缺少 dma-buf export 而落到 create_dumb() 建出來的。 但可以確定的是這兩個分支最後都會呼叫 DRM_IOCTL_MODE_CREATE_DUMB，因此都對應到路徑 A

在 Xorg modesetting 這一側，front buffer 的建立入口是 drmmode_create_initial_bos()

往下會依序經過：

• gbm_create_best_bo()
• gbm_create_front_bo()
• gbm_bo_create_and_map()

最後進入 GBM 的 bo_create dispatch

因此就這條建立 front buffer 的呼叫流程圖本身而言，它沒有做下面兩件事：

• 沒有組出 struct drm_virtgpu_resource_create 或 struct drm_virtgpu_resource_create_blob
• 沒有呼叫 DRM_IOCTL_VIRTGPU_RESOURCE_CREATE 或 DRM_IOCTL_VIRTGPU_RESOURCE_CREATE_BLOB

接著如果 GBM 選到 Mesa DRI backend 並落到 dumb branch，就會呼叫到 DRM_IOCTL_MODE_CREATE_DUMB

在本文實測環境裡，路徑 A 有可成立的 Xorg/GBM 路徑，而後面會發現在目前的組態下是沒有一條路徑可以走到 B、C 與 D 的。 把這幾段靜態分析合起來，就能推回本文用於 KMS scanout 的 GEM object 建立落在路徑 A

現在讓我們回到一開始關心的 stride 的計算。 在上述的呼叫流程圖中，一開始已經看到 drm_mode_create_dumb_ioctl() 底下會呼叫 virtio_gpu_mode_dumb_create() 了。 在此路徑中，stride 由 kernel 計算並回傳：

int virtio_gpu_mode_dumb_create(struct drm_file *file_priv,
                                struct drm_device *dev,
                                struct drm_mode_create_dumb *args)
{
    ...
    /* 74-76: 計算 pitch 和 size */
    pitch = args->width * 4;
    args->size = pitch * args->height;
    args->size = ALIGN(args->size, PAGE_SIZE);
    ...
    ret = virtio_gpu_gem_create(file_priv, dev, &params, &gobj,
                                &args->handle);
    ...
    /* 95: 回傳 pitch 給 user-space（在 gem_create 成功後） */
    args->pitch = pitch;
    return ret;
    ...
}

呼叫者直接使用 kernel 填回的 stride：

// Xorg modesetting + Mesa GBM dumb 路徑 (gbm_dri.c:864):
bo->base.v0.stride = create_arg.pitch; // 直接使用 kernel 寫入的值

// Mesa kms-dri (kms_dri_sw_winsys.c:213):
*stride = create_req.pitch; // 直接使用 kernel 寫入的值

因此如前所述：

• guest kernel 計算 pitch = args->width * 4（強制 32bpp）
• QEMU 計算 stride = ((width * bpp + 0x1f) >> 5) * sizeof(uint32_t)

對於 bpp=32 的情況：

• stride = ((width * 32 + 31) >> 5) * 4
• = ((width * 32 + 31) / 32) * 4
• 由於 width * 32 總是 32 的倍數，加 31 後除以 32 取整等於 width
• 因此 stride = width * 4

兩者計算結果相同，皆為 width * 4。 因此在 vgpu 2D 最典型的 dumb buffer 路徑中，QEMU 的 stride 與 guest 使用的 stride 會一致

路徑 B：建立資源的 ioctl（DRM_IOCTL_VIRTGPU_RESOURCE_CREATE）

較少見，通常在 user-space 程式直接建立 2D 資源的情況下使用：

• 這個 IOCTL 的語意就是「建立 virtio-gpu 資源 + 建一個對應的 GEM 物件」
• 在 2D 情境，為 RESOURCE_CREATE_2D + ATTACH_BACKING

展開呼叫流程圖

建立資源的 ioctl 路徑
=======================================
guest user-space (e.g., Mesa virgl winsys、Mesa gfxstream guest platform)
  │
  └─ ioctl(fd, DRM_IOCTL_VIRTGPU_RESOURCE_CREATE, &rc)
       ↓

guest Linux kernel - DRM core
=======================================
     [virtgpu_ioctl.c:129] virtio_gpu_resource_create_ioctl()
       │
       ├─ 若 vgdev->has_virgl_3d：
       │    ├─ virtio_gpu_create_context(dev, file)
       │    ├─ params.virgl = true
       │    └─ [virtgpu_object.c:203] virtio_gpu_object_create()
       │         └─ 走 RESOURCE_CREATE_3D + ATTACH_BACKING
       │
       └─ 否則走 2D 分支：
            ├─ 限制 depth / samples / level / target / array_size
            ├─ params.format = rc->format
            ├─ params.width = rc->width
            ├─ params.height = rc->height
            ├─ params.virgl = false
            ├─ params.blob = false
            └─ [virtgpu_object.c:203] virtio_gpu_object_create()
                 └─ 走 RESOURCE_CREATE_2D + ATTACH_BACKING

但 user-space 的部分，我對 Xorg 原始程式碼搜尋 DRM_IOCTL_VIRTGPU_RESOURCE_CREATE、struct drm_virtgpu_resource_create 與 drmIoctl 後，都沒有找到 Xorg 直接使用路徑 B 的地方。 Xorg modesetting 建立 front buffer 的路徑仍是前面追的 GBM struct gbm_bo 建立介面

在 Mesa 原始程式碼中，DRM_IOCTL_VIRTGPU_RESOURCE_CREATE 的實際呼叫點主要是：

• Mesa virgl winsys 的 virgl_drm_winsys_resource_create()，其中 drmIoctl(..., DRM_IOCTL_VIRTGPU_RESOURCE_CREATE, ...) 會建立 virgl 資源
• gfxstream guest platform 的 DrmVirtGpuDevice::createResource()

gfxstream 不是本文的 Xorg/modesetting + swrast 環境。 而 Mesa 只有在 3D 模式下才會建立 virgl winsys：

在 virgl_drm_winsys_create() 中：

static struct virgl_winsys *
virgl_drm_winsys_create(int drmFD)
{
   ...
   if (!params[param_3d_features].value)
      return NULL;
   ...
}

因此若 QEMU 未啟用 virgl（沒有 VIRTIO_GPU_F_VIRGL 特徵），VIRTGPU_PARAM_3D_FEATURES 會是 0，這代表：

• virgl_drm_winsys_create() 會返回 NULL
• Mesa 不會使用 virgl winsys，OpenGL draw call 會落到 softpipe/llvmpipe 這類軟體 Gallium 驅動
  • 因此 Mesa 不會走到路徑 B

因此雖然 kernel 端的 virtio_gpu_resource_create_ioctl() 在 2D 模式下也可以處理此 ioctl（會做額外的限制檢查），但在本文驗證的純 2D Xorg/modesetting 環境下，路徑 B 實際上不會被走到（除非有其他 user-space 程式自行呼叫）

路徑 C：建立 Blob 資源的 ioctl（DRM_IOCTL_VIRTGPU_RESOURCE_CREATE_BLOB）

較新的建立 blob 資源的路徑，由支援 blob 的 user-space 程式（Mesa virgl winsys、Mesa Venus/virtgpu Vulkan、vDRM 與 crosvm stack）呼叫：

• 語意是「建立 blob 資源 + 建對應的 GEM」
• 是否需要獨立 ATTACH_BACKING 取決於 blob 類型：
  • guest memory blob：建立時就把 backing 的 mem entries 帶上去
  • 其他 blob_mem 類型：語意不同（可能是 host 側配置、或 host3d 相關），不一定走同樣 attach 模式
• QEMU 必須支援 VIRTIO_GPU_F_RESOURCE_BLOB

底下呼叫流程圖為 blob_mem = VIRTGPU_BLOB_MEM_GUEST 的情境。 Blob ioctl 本身支援多種 blob_mem 類型（GUEST、HOST3D_GUEST 與 HOST3D），不同類型會走不同的後續路徑

展開呼叫流程圖

建立 Blob 資源的 ioctl 路徑
=======================================
guest user-space (e.g., Mesa virgl winsys、Mesa Venus/virtgpu Vulkan、Mesa vDRM、Mesa gfxstream guest platform)
  │
  └─ ioctl(fd, DRM_IOCTL_VIRTGPU_RESOURCE_CREATE_BLOB, &rc_blob)
       ↓

guest Linux kernel - virtio-gpu 驅動
=======================================
     [virtgpu_ioctl.c:495] virtio_gpu_resource_create_blob_ioctl()
       │
       ├─ 驗證 blob 支援 / blob_mem / blob_flags / host3d 等條件
       ├─ params.blob = true
       ├─ params.blob_mem = rc_blob->blob_mem
       ├─ params.blob_flags = rc_blob->blob_flags
       ├─ params.size = rc_blob->size
       └─ [virtgpu_object.c:203] virtio_gpu_object_create()
            └─ [virtgpu_vq.c:1428] virtio_gpu_cmd_resource_create_blob()
                 ↓
            （後續同路徑 A 的 BLOB 路徑，傳送 VIRTIO_GPU_CMD_RESOURCE_CREATE_BLOB 到 QEMU）

我對 Xorg 原始程式碼搜尋 DRM_IOCTL_VIRTGPU_RESOURCE_CREATE_BLOB 與 struct drm_virtgpu_resource_create_blob 後，沒有找到 Xorg 直接使用路徑 C 的地方。 Xorg modesetting 建立 front buffer 的路徑仍是前面追的 GBM struct gbm_bo 建立介面

在 Mesa 裡，這個 ioctl 不只出現在 virgl winsys。 Mesa 中和 virtio-gpu blob create 相關的使用點包含：

• virgl winsys 的 virgl_drm_winsys_resource_create_blob()，其中 drmIoctl(..., DRM_IOCTL_VIRTGPU_RESOURCE_CREATE_BLOB, ...) 會建立 host3d blob
• Venus/virtgpu Vulkan 的 virtgpu_ioctl_resource_create_blob()
• vDRM 的 virtgpu_bo_create()
• gfxstream guest platform 的 DrmVirtGpuDevice::createBlob()

這些使用點屬於 virgl、Venus/virtgpu Vulkan、vDRM 或 gfxstream 這類路徑，需要 blob/3D 相關能力或對應 user-space stack。 本文驗證的是 semu 的 no-blob 2D + Xorg/modesetting 環境，所以都不符合上述的條件

另外，在有 blob feature 的 kernel / device 組態下，路徑 A 裡提到的 virtio_gpu_mode_dumb_create() 內可能會在 driver 內部送出 RESOURCE_CREATE_BLOB。 但因為 semu 目前沒有宣告 VIRTIO_GPU_F_RESOURCE_BLOB，也不符合條件

在沒有其他 user-space 程式自行呼叫 blob create ioctl 的情況下，路徑 C 實際上不會被走到

路徑 D：DMA-BUF import（DRM_IOCTL_PRIME_FD_TO_HANDLE）

這是跨裝置/跨行程共享 buffer 的路徑：

• 這個 IOCTL 的本質是「把外部 dma-buf 變成目前 DRM 裝置的 GEM handle」，重點不在建立資源
• virtio-gpu 驅動的實作會依情況：
  • 如果 dma-buf 原本就是同一個 virtio-gpu DRM 裝置匯出的，直接回傳原 GEM 物件，不建立新的 virtio-gpu 資源
  • 不支援 blob 或在 3D 模式：退回 DRM core 的 PRIME import 預設流程，不會建立 virtio-gpu 資源
    • 對外部 dma-buf 來說，目前 virtio-gpu 的 virtgpu_gem_prime_import_sg_table() 會回 -ENODEV，因此通常也不會成功取得新的 GEM handle
  • 2D + blob guest memory 條件成立：會建立一個對應的 blob 資源（讓 host 也認得這塊外部 buffer），並把 dma-buf 的 sgt 作為 backing

展開呼叫流程圖

DMA-BUF import 路徑
=======================================
guest user-space (e.g., Mesa virgl winsys、Mesa Venus/virtgpu Vulkan、Mesa vDRM、Mesa gfxstream guest platform、Mesa kms-dri software winsys)
  │
  └─ ioctl(fd, DRM_IOCTL_PRIME_FD_TO_HANDLE, &args)
       │
       │  // 將其他裝置匯出的 dma-buf fd 轉換成本裝置的 GEM handle
       ↓

DRM Core
=======================================
[drm_prime.c:362] drm_prime_fd_to_handle_ioctl()
  │
  ↓
[drm_prime.c:292] drm_gem_prime_fd_to_handle()
  │
  │  driver->gem_prime_import(dev, dma_buf)
  ↓

guest Linux kernel - virtio-gpu 驅動
=======================================
[virtgpu_prime.c:292] virtgpu_gem_prime_import()
  │
  │  // 如果是自己匯出的 dma-buf，直接返回原物件
  │  if (buf->ops == &virtgpu_dmabuf_ops.ops) {
  │      obj = buf->priv;
  │      if (obj->dev == dev) {
  │          drm_gem_object_get(obj);
  │          return obj;
  │      }
  │  }
  │
  │  // 關鍵判斷
  │  // 如果沒有 blob 支援或是 3D 模式，退回 DRM core 預設流程
  │  // 這不會建立 virtio-gpu 資源。 對外部 dma-buf 通常會因
  │  // virtgpu_gem_prime_import_sg_table() 回 -ENODEV 而失敗
  │  if (!vgdev->has_resource_blob || vgdev->has_virgl_3d)
  │      return drm_gem_prime_import(dev, buf);
  │
  │  // 2D + blob 模式：建立 virtio_gpu_object
  │  bo = kzalloc(sizeof(*bo), GFP_KERNEL);
  │  obj->funcs = &virtgpu_gem_dma_buf_funcs;
  │  drm_gem_private_object_init(dev, obj, buf->size);
  │
  │  // 動態 attach dma-buf
  │  attach = dma_buf_dynamic_attach(buf, dev->dev,
  │                                  &virtgpu_dma_buf_attach_ops, obj);
  │
  │  // 初始化並建立 virtio-gpu 資源
  │  virtgpu_dma_buf_init_obj(dev, bo, attach);
  ↓
[virtgpu_prime.c:226] virtgpu_dma_buf_init_obj()
  │
  │  // 取得資源 ID
  │  virtio_gpu_resource_id_get(vgdev, &bo->hw_res_handle);
  │
  │  // 從 dma-buf 匯入 sg table
  │  dma_resv_lock(resv, NULL);
  │  dma_buf_pin(attach);
  │  virtgpu_dma_buf_import_sgt(&ents, &nents, bo, attach);
  │     │
  │     ↓
  │     [virtgpu_prime.c:146] virtgpu_dma_buf_import_sgt()
  │        │
  │        │  sgt = dma_buf_map_attachment(attach, DMA_BIDIRECTIONAL);
  │        │
  │        │  for_each_sgtable_dma_sg(sgt, sl, i) {
  │        │      (*ents)[i].addr = cpu_to_le64(sg_dma_address(sl));
  │        │      (*ents)[i].length = cpu_to_le32(sg_dma_len(sl));
  │        │  }
  │
  │  // 設置 blob 參數並建立資源
  │  params.blob = true;
  │  params.blob_mem = VIRTGPU_BLOB_MEM_GUEST;
  │  params.blob_flags = VIRTGPU_BLOB_FLAG_USE_SHAREABLE;
  │  params.size = attach->dmabuf->size;
  │
  │  // 建立 virtio-gpu blob 資源
  │  virtio_gpu_cmd_resource_create_blob(vgdev, bo, &params, ents, nents);
  │  bo->guest_blob = true;
  ↓
  (後續同路徑 A 的 BLOB 路徑，傳送 VIRTIO_GPU_CMD_RESOURCE_CREATE_BLOB 到 QEMU)

對 Xorg 原始程式碼搜尋 DRM_IOCTL_PRIME_FD_TO_HANDLE 與 drmPrimeFDToHandle 後，我沒有找到 Xorg 直接呼叫 PRIME fd-to-handle 的地方。 Xorg modesetting 建立 framebuffer 時會從已經拿到的 struct gbm_bo 讀 handle / stride，然後呼叫 drmModeAddFB*()

若是已經拿到 struct gbm_bo，modesetting 會在建立 framebuffer 時直接取這個 struct gbm_bo 的 stride / handle：

展開呼叫流程圖

Xorg modesetting framebuffer import 路徑
========================================
[drmmode_bo.c:341] drmmode_bo_import()
  │
  ├─ modifier 路徑
  │    ├─ strides[i] = gbm_bo_get_stride_for_plane(bo, i)
  │    ├─ offsets[i] = gbm_bo_get_offset(bo, i)
  │    └─ drmModeAddFB2WithModifiers(..., handles, strides, offsets, modifiers, ...)
  └─ legacy 路徑
       ├─ stride = gbm_bo_get_stride(bo)
       ├─ handle = gbm_bo_get_handle(bo).u32
       └─ drmModeAddFB(..., stride, handle, ...)

Mesa 內有很多 drmPrimeFDToHandle() 使用點，分散在不同硬體 driver 與 Vulkan/Gallium winsys。 和本文 virtio-gpu / software winsys 脈絡比較相關的使用點包含：

• virgl winsys 的 virgl_drm_winsys_resource_create_handle()，條件是匯入 WINSYS_HANDLE_TYPE_FD
• Venus/virtgpu Vulkan 的 virtgpu_ioctl_prime_fd_to_handle()
• vDRM 的 virtgpu_dmabuf_to_handle()
• gfxstream guest platform 的 DrmVirtGpuDevice::importBlob()
• Mesa kms-dri software winsys 的 kms_sw_displaytarget_from_handle()，條件是呼叫者傳入 WINSYS_HANDLE_TYPE_FD

這些路徑的共同點是：user-space 已經持有一個外部 dma-buf fd，然後把它匯入目前 DRM 裝置。 本文 Xorg/modesetting 的初始 scanout 用 GEM object 則是由 Xorg/GBM 在目前 DRM 裝置上建立，來源不是外部 dma-buf fd，因此不符合路徑 D 的使用條件。 路徑 D 描述的是「已有外部 dma-buf fd，再 import 成 GEM handle」的情境

DMA-BUF Import 行為總結：

情境	virtgpu_gem_prime_import() 行為
同一個 virtio-gpu DRM 裝置匯出的 dma-buf	直接回傳原 GEM 物件，不建立新的 virtio-gpu 資源
純 2D（無 blob）的外部 dma-buf	退回到 drm_gem_prime_import()，不建立 virtio-gpu 資源；以目前 virtio-gpu driver 來看，外部 dma-buf 會因 virtgpu_gem_prime_import_sg_table() 回 -ENODEV 而失敗
2D + blob	呼叫 virtio_gpu_cmd_resource_create_blob()，會建立資源
3D（virgl）的外部 dma-buf	退回到 drm_gem_prime_import()，不走 blob 資源的 import 分支，因此不建立 virtio-gpu 資源

注意這邊的分流條件為 !vgdev->has_resource_blob || vgdev->has_virgl_3d。 因此「退回到 drm_gem_prime_import()」代表 virtio-gpu 不走 blob import 分支。 只有在 2D + blob 條件成立時，virtgpu_dma_buf_init_obj() 才會走 RESOURCE_CREATE_BLOB

小節與程式碼連結

在本文驗證的 no-blob vgpu 2D + Xorg/modesetting 環境下，負責建立 scanout 用 GEM object 的 user-space 路徑是 dumb buffer，因此這個 GEM object 的 stride 會來自 kernel 在路徑 A 裡計算並回傳的 width * 4

前面各路徑的結論可以整理成：

1. 路徑 B：Xorg 原始程式碼沒有直接使用 DRM_IOCTL_VIRTGPU_RESOURCE_CREATE。 Mesa 中找到的使用點屬於 virgl winsys 或 gfxstream，而本文環境是 no-virgl 的 Xorg/modesetting + swrast
2. 路徑 C：Xorg 原始程式碼沒有直接使用 DRM_IOCTL_VIRTGPU_RESOURCE_CREATE_BLOB。 Mesa 中找到的使用點屬於 virgl、Venus/virtgpu Vulkan、vDRM 或 gfxstream，而本文環境是 no-blob 2D
3. 路徑 D：Xorg 原始程式碼沒有直接呼叫 DRM_IOCTL_PRIME_FD_TO_HANDLE / drmPrimeFDToHandle()。 Mesa 中找到的相關 PRIME import 使用點都需要外部 dma-buf fd，而本文初始 scanout 用 GEM object 是由 Xorg/GBM 在目前 DRM 裝置上建立，不是匯入外部 dma-buf

因此在本文整理出的 A/B/C/D 這幾個 guest Linux virtio-gpu 建立 / 匯入資源的入口中，排除 B/C/D 後，只剩下會建立本文這個 scanout 用 GEM object 的就是路徑 A。 這條路徑中 Xorg modesetting 會透過 GBM 建立 front buffer 的 struct gbm_bo，而這個 buffer 在本文追到的 no-blob 2D 組態下會落到 dumb buffer 建立流程，最後呼叫 DRM_IOCTL_MODE_CREATE_DUMB。 接著 virtio-gpu kernel driver 會建立 dumb buffer，並送出 RESOURCE_CREATE_2D + ATTACH_BACKING

至此，我們就只透過組態 + 靜態分析的方式，把實際走的路徑推導出來，並確定 stride 的來源了。 下一個問題我們會進去看一下 App-side 的算繪過程

Wayland compositor 路徑不在本文 trace 範圍內，因此這裡的結論只套用在本文驗證過的 Xorg/KMS 路徑

底下為相關連結

展開

guest Linux kernel（virtio-gpu 驅動）

• virtgpu_gem.c - Dumb buffer/GEM 建立
• virtio_gpu_mode_dumb_create() - virtgpu_gem.c:61
• virtio_gpu_gem_create() - virtgpu_gem.c:31
• virtgpu_object.c - 物件建立核心
• virtio_gpu_object_create() - virtgpu_object.c:203
• virtio_gpu_object_shmem_init() - virtgpu_object.c:161
• virtgpu_ioctl.c - ioctl 處理
• virtio_gpu_resource_create_ioctl() - virtgpu_ioctl.c:129
• virtio_gpu_resource_create_blob_ioctl() - virtgpu_ioctl.c:495
• virtgpu_vq.c - virtqueue 命令
• virtio_gpu_cmd_create_resource() - virtgpu_vq.c:594
• virtio_gpu_cmd_resource_attach_backing() - virtgpu_vq.c:780
• virtio_gpu_cmd_resource_create_blob() - virtgpu_vq.c:1428
• virtio_gpu_cmd_set_scanout() - virtgpu_vq.c:648
• virtio_gpu_cmd_transfer_to_host_2d() - virtgpu_vq.c:748
• virtio_gpu_cmd_resource_flush() - virtgpu_vq.c:693
• virtio_gpu_queue_ctrl_sgs() - virtgpu_vq.c:372
• virtio_gpu_notify() - virtgpu_vq.c:525
• virtio_gpu_queue_fenced_ctrl_buffer() - virtgpu_vq.c:455
• virtio_gpu_queue_ctrl_buffer() - virtgpu_vq.c:541
• virtgpu_plane.c - Plane 更新與 scanout 設定
• virtio_gpu_primary_plane_update() - virtgpu_plane.c:232
• virtio_gpu_update_dumb_bo() - virtgpu_plane.c:157
• virtio_gpu_resource_flush() - virtgpu_plane.c:198（平面層）
• virtgpu_display.c - Display/CRTC 管理
• virtio_gpu_crtc_atomic_flush() - virtgpu_display.c:128
• virtqueue_notify() - virtio_ring.c:3028（通用 virtqueue 操作）
• vp_notify() - virtio_pci_common.c:51（virtio-pci notify callback）
• vm_notify() - virtio_mmio.c:264（virtio-mmio notify callback）

QEMU (virtio-gpu device)

• virtio-gpu.c - 主裝置實作
• virtio_gpu_handle_ctrl() - virtio-gpu.c:1115
• virtio_gpu_process_cmdq() - virtio-gpu.c:1045
• virtio_gpu_simple_process_cmd() - virtio-gpu.c:973
• virtio_gpu_resource_create_2d() - virtio-gpu.c:247
• virtio_gpu_resource_create_blob() - virtio-gpu.c:329
• virtio_gpu_create_mapping_iov() - virtio-gpu.c:813
• virtio_gpu_resource_attach_backing() - virtio-gpu.c:922
• virtio_gpu_set_scanout() - virtio-gpu.c:697
• virtio_gpu_do_set_scanout() - virtio-gpu.c:620
• virtio_gpu_transfer_to_host_2d() - virtio-gpu.c:445
• virtio_gpu_resource_flush() - virtio-gpu.c:502

Xorg modesetting 驅動

• ScreenInit() - driver.c:1995 建立 GBM 裝置，必要時 fallback 到 "dumb" 後端
• drmmode_create_initial_bos() - drmmode_display.c:4838
• gbm_create_best_bo() - drmmode_bo.c:272
• drmmode_bo_import() - drmmode_bo.c:341
• create_dumb() - gbm_dri.c:828，Mesa GBM dumb 路徑

Mesa（Softpipe 驅動）

• sp_texture.c - 紋理/資源管理
• softpipe_resource_create_front() - sp_texture.c:155
• softpipe_resource_create() - sp_texture.c:192
• softpipe_resource_layout() - sp_texture.c:55
• softpipe_transfer_map() - sp_texture.c:296

Mesa (GL Frontend)

• _mesa_TexImage2D() - teximage.c:3395
• teximage_err() - teximage.c:3324
• teximage() - teximage.c:3100
• _mesa_TexSubImage2D() - teximage.c:4075
• texsubimage_err() - teximage.c:3822
• texture_sub_image() - teximage.c:3771
• _mesa_image_row_stride() - image.c:295

Mesa (State Tracker)

• st_TexImage() - st_cb_texture.c:2411
• st_AllocTextureImageBuffer() - st_cb_texture.c:1176
• st_TexSubImage() - st_cb_texture.c:2127
• st_texture_create() - st_texture.c:56

Mesa (Gallium Auxiliary - Transfer/Format)

• u_default_texture_subdata() - u_transfer.c:74
• util_copy_box() - u_surface.c:67
• util_copy_rect() - u_format.c:48
• util_format_get_stride() - u_format.h:990

Virglrenderer（3D/Virgl 路徑）

• virgl_renderer_resource_create() - virglrenderer.c:125
• virgl_renderer_resource_create_internal() - virglrenderer.c:81
• virgl_renderer_transfer_write_iov() - virglrenderer.c:307
• vrend_renderer_resource_create() - vrend/vrend_renderer.c:8880
• vrend_resource_create() - vrend/vrend_renderer.c:8852
• vrend_renderer_resource_copy_args() - vrend/vrend_renderer.c:8418
• vrend_resource_alloc_texture() - vrend/vrend_renderer.c:8659
• vrend_renderer_transfer_pipe() - vrend/vrend_renderer.c:10063
• vrend_renderer_transfer_internal() - vrend/vrend_renderer.c:9981
• vrend_renderer_transfer_write_iov() - vrend/vrend_renderer.c:9278
• virgl_resource_create_from_pipe() - virgl_resource.c:111
• virgl_resource_create() - virgl_resource.c:86

QEMU (virtio-gpu-virgl)

• virtio_gpu_virgl_process_cmd() - virtio-gpu-virgl.c:1027
• virgl_cmd_create_resource_2d() - virtio-gpu-virgl.c:312
• virgl_cmd_transfer_to_host_2d() - virtio-gpu-virgl.c:632

Mesa (KMS DRI Software Winsys)

• kms_sw_displaytarget_create() - kms_dri_sw_winsys.c:165
• kms_sw_displaytarget_from_handle() - kms_dri_sw_winsys.c:459
• kms_sw_displaytarget_add_from_prime() - kms_dri_sw_winsys.c:373
• get_plane() - kms_dri_sw_winsys.c:131
• kms_sw_displaytarget_create_mapped() - kms_dri_sw_winsys.c:226

guest Linux kernel（virtio-gpu DMA-BUF/Prime）

• virtgpu_prime.c - DMA-BUF import/export
• virtgpu_gem_prime_import() - virtgpu_prime.c:292
• virtgpu_dma_buf_init_obj() - virtgpu_prime.c:226
• virtgpu_dma_buf_import_sgt() - virtgpu_prime.c:146
• virtgpu_gem_prime_export() - virtgpu_prime.c:105
• virtgpu_drv.c:242 - 驅動結構中的 .gem_prime_import 設定
• virtio_gpu_fb_funcs.dirty = drm_atomic_helper_dirtyfb - virtgpu_display.c:67

相關連結：

• Re: [Qemu-devel] [RfC PATCH 06/15] virtio-gpu/2d: add virtio gpu core co
• virtio-gpu: backing store stride unspecified?

問題 2：OpenGL call 和 DRM framebuffer 的處理差異

OpenGL（Softpipe）路徑：完全在 Guest 內處理

如問題 1 所述，在本文的 GLX/swrast 環境裡，guest 端的 Softpipe draw call 只會修改 Mesa 自己管理的 color buffer 或 display target，不會直接送 virtio-gpu 命令給裝置端。 裝置端要等 X server 將內容寫入自己的 screen pixmap，並由 Xorg modesetting 透過 DRM/KMS 更新 KMS scanout 用 GEM object 或對 DRM framebuffer 通知有更新之後，才會收到 virtio-gpu 的命令並同步顯示內容

展開呼叫流程圖

Softpipe draw call 路徑
=================================================
Guest Application
  ↓
glDrawArrays(GL_TRIANGLES, 0, 3)
  ↓

Mesa GL Frontend
=================================================
[draw.c:1369] _mesa_DrawArrays()
  │
  │  _mesa_draw_arrays(ctx, mode, start, count, 1, 0);
  ↓
[draw.c:1142] _mesa_draw_arrays()
  │
  │  // 透過 driver callback 進入 Gallium state tracker
  │  ctx->Driver.DrawGallium(ctx, &info, ctx->DrawID, NULL, &draw, 1);
  │
  │  // callback 在 state tracker 初始化時註冊：
  │  // functions->DrawGallium = st_draw_gallium;
  ↓
[st_draw.c:93] st_draw_gallium()
  │
  │  cso_draw_vbo(st->cso_context, ...);
  ↓
[cso_context.h:233] cso_draw_vbo()
  │
  │  // dispatch 到目前 pipe_context 的 draw_vbo callback
  │  cso->draw_vbo(cso->pipe, info, drawid_offset, indirect, draws, num_draws);
  │
  │  // Softpipe context 建立時註冊：
  │  // softpipe->pipe.draw_vbo = softpipe_draw_vbo;
  ↓

Softpipe 驅動
=================================================
[sp_draw_arrays.c:61] softpipe_draw_vbo()
  │
  │  struct softpipe_context *sp = softpipe_context(pipe);
  │
  │  // 更新 derived state
  │  sp->reduced_api_prim = u_reduced_prim(info->mode);
  │  if (sp->dirty)
  │      softpipe_update_derived(sp, sp->reduced_api_prim);
  │
  │  // map vertex buffers（從 guest 記憶體）
  │  for (i = 0; i < sp->num_vertex_buffers; i++) {
  │      const void *buf = sp->vertex_buffer[i].is_user_buffer ?
  │                           sp->vertex_buffer[i].buffer.user : NULL;
  │      if (!buf) {
  │          buf = softpipe_resource_data(sp->vertex_buffer[i].buffer.resource);
  │      }
  │      draw_set_mapped_vertex_buffer(draw, i, buf, size);
  │  }
  │
  │  // 接著 Map index buffer（如果有）
  │  if (info->index_size) {
  │      mapped_indices = info->has_user_indices ? info->index.user : NULL;
  │      if (!mapped_indices)
  │          mapped_indices = softpipe_resource_data(info->index.resource);
  │      draw_set_indexes(draw, mapped_indices, info->index_size, available_space);
  │  }
  │
  │  // 呼叫 draw module
  │  draw_vbo(draw, info, drawid_offset, indirect, draws, num_draws, 0);
  ↓
Draw Module (Gallium auxiliary)
=================================================
[draw_pt.c:507] draw_vbo()
  │
  │  // 設置 FP 狀態（D3D10 要求 denorm 視為 0）
  │  draw->fpstate = util_fpstate_get();
  │  util_fpstate_set_denorms_to_zero(draw->fpstate);
  │
  │  // 設置 index 範圍與 draw ID
  │  draw->pt.user.min_index = use_info->index_bounds_valid ? use_info->min_index : 0;
  │  draw->pt.user.max_index = use_info->index_bounds_valid ? use_info->max_index : ~0;
  │  draw->pt.user.eltSize = use_info->index_size ? draw->pt.user.eltSizeIB : 0;
  │  draw->pt.user.drawid = drawid_offset;
  │
  │  // 走訪 view（多視圖算繪）並繪製實例
  │  if (draw->viewmask) {
  │      u_foreach_bit(i, draw->viewmask) {
  │          draw->pt.user.viewid = i;
  │          draw_instances(draw, drawid_offset, use_info, use_draws, num_draws);
  │      }
  │  } else {
  │      draw_instances(draw, drawid_offset, use_info, use_draws, num_draws);
  │  }
  ↓
[draw_pt.c:469] draw_instances()
  │
  │  // 走訪所有實例
  │  for (instance = 0; instance < info->instance_count; instance++) {
  │      draw->instance_id = instance;
  │      draw_new_instance(draw);
  │
  │      if (info->primitive_restart) {
  │          draw_pt_arrays_restart(draw, info, draws, num_draws);
  │      } else {
  │          draw_pt_arrays(draw, info->mode, info->index_bias_varies,
  │                         draws, num_draws);
  │      }
  │  }
  ↓
[draw_pt.c:58] draw_pt_arrays()
  │
  │  // 決定輸出 primitive 類型
  │  enum mesa_prim out_prim = prim;
  │  if (draw->gs.geometry_shader)
  │      out_prim = draw->gs.geometry_shader->output_primitive;
  │  else if (draw->tes.tess_eval_shader)
  │      out_prim = get_tes_output_prim(draw->tes.tess_eval_shader);
  │
  │  // 決定 pipeline 選項
  │  unsigned opt = PT_SHADE;
  │  if (draw_need_pipeline(draw, draw->rasterizer, out_prim))
  │      opt |= PT_PIPELINE;
  │  if ((draw->clip_xy || draw->clip_z || draw->clip_user) && !draw->pt.test_fse)
  │      opt |= PT_CLIPTEST;
  │
  │  // 選擇 middle-end（處理 vertex shader）
  │  struct draw_pt_middle_end *middle;
  │  if (draw->pt.middle.llvm)
  │      middle = draw->pt.middle.llvm;  // LLVM JIT 路徑
  │  else if (opt == PT_SHADE && !draw->pt.no_fse)
  │      middle = draw->pt.middle.fetch_shade_emit;  // 優化路徑
  │  else
  │      middle = draw->pt.middle.general;  // 通用路徑
  │
  │  // 先嘗試重用 cached frontend
  │  frontend = draw->pt.frontend;
  │  if (!frontend || frontend->middle != middle || frontend->opt != opt) {
  │      frontend = draw->pt.front.vsplit;
  │      frontend->prepare(frontend, prim, middle, opt);
  │  }
  │
  │  // 走訪所有 draw calls
  │  for (i = 0; i < num_draws; i++) {
  │      // 處理 patch primitives
  │      draw_pt_split_prim(prim, &first, &incr);
  │      unsigned count = draw_pt_trim_count(draw_info[i].count, first, incr);
  │
  │      // count >= first 時，執行 front-end → middle-end → back-end
  │      if (count >= first)
  │          frontend->run(frontend, draw_info[i].start, count);
  │         │
  │         │  // Front-end: 切分大型 primitive 批次
  │         │  // Middle-end: Vertex Fetch → Vertex Shader → Clipping
  │         │  // Back-end: 發射到 Softpipe rasterizer
  │         ↓
  │  }
  ↓
Softpipe Rasterizer
=================================================
[sp_prim_vbuf.c] (vbuf render stage)
  │
  │  // 接收來自 draw module 的 post-transform vertices
  │  // 根據 primitive 類型呼叫對應的 setup 函數
  ↓
[sp_setup.c:747] sp_setup_tri()  (以三角形為例)
  │
  │  // 檢查是否跳過光柵化
  │  if (sp_debug & SP_DBG_NO_RAST || setup->softpipe->rasterizer->rasterizer_discard)
  │      return;
  │
  │  // 計算三角形面積的行列式（用於背面剔除和屬性插值）
  │  det = calc_det(v0, v1, v2);
  │
  │  // 排序頂點（確保一致的掃描線順序）
  │  if (!setup_sort_vertices(setup, det, v0, v1, v2))
  │      return;  // degenerate triangle
  │
  │  // 計算三角形係數（用於屬性插值）
  │  setup_tri_coefficients(setup);
  │  setup_tri_edges(setup);
  │
  │  // 光柵化三角形（分成上下兩個子三角形）
  │  if (setup->oneoverarea < 0.0) {
  │      // emaj 在左邊
  │      subtriangle(setup, &setup->emaj, &setup->ebot, setup->ebot.lines, viewport_index);
  │      subtriangle(setup, &setup->emaj, &setup->etop, setup->etop.lines, viewport_index);
  │  } else {
  │      // emaj 在右邊
  │      subtriangle(setup, &setup->ebot, &setup->emaj, setup->ebot.lines, viewport_index);
  │      subtriangle(setup, &setup->etop, &setup->emaj, setup->etop.lines, viewport_index);
  │  }
  │
  │  // Flush 剩餘的 spans
  │  flush_spans(setup);
  ↓
[sp_setup.c:650] subtriangle()
  │
  │  // 取得 scissor/clip 矩形
  │  const int minx = cliprect->minx;
  │  const int maxx = cliprect->maxx;
  │  const int miny = cliprect->miny;
  │  const int maxy = cliprect->maxy;
  │
  │  // 逐 scanline 光柵化
  │  for (y = start_y; y < finish_y; y++) {
  │      // 計算這條 scanline 的左右邊界
  │      int left = (int)(eleft->sx + y * eleft->dxdy);
  │      int right = (int)(eright->sx + y * eright->dxdy);
  │
  │      // 套用 scissor clip
  │      if (left < minx) left = minx;
  │      if (right > maxx) right = maxx;
  │
  │      // 記錄這條 scanline 的 span
  │      if (left < right) {
  │          int _y = sy + y;
  │          if (block(_y) != setup->span.y) {
  │              flush_spans(setup);  // 當跨越 tile 邊界時 flush
  │              setup->span.y = block(_y);
  │          }
  │          setup->span.left[_y&1] = left;
  │          setup->span.right[_y&1] = right;
  │      }
  │  }
  ↓
[sp_setup.c:200] flush_spans()
  │
  │  struct quad_stage *pipe = setup->softpipe->quad.first;
  │
  │  // 以 2x2 quad 為單位處理像素
  │  for (x = minleft; x < maxright; x += step) {
  │      // 計算 mask（哪些像素在三角形內）
  │      unsigned mask0 = ~skipmask_left0 & ~skipmask_right0;
  │      unsigned mask1 = ~skipmask_left1 & ~skipmask_right1;
  │
  │      if (mask0 | mask1) {
  │          do {
  │              unsigned quadmask = (mask0 & 3) | ((mask1 & 3) << 2);
  │              if (quadmask) {
  │                  // 設置 quad 輸入
  │                  setup->quad[q].input.x0 = lx;
  │                  setup->quad[q].input.y0 = setup->span.y;
  │                  setup->quad[q].input.facing = setup->facing;
  │                  setup->quad[q].inout.mask = quadmask;
  │                  setup->quad_ptrs[q] = &setup->quad[q];
  │                  q++;
  │              }
  │              mask0 >>= 2; mask1 >>= 2;
  │              lx += 2;
  │          } while (mask0 | mask1);
  │
  │          // 從 setup->softpipe->quad.first 開始執行 quad pipeline
  │          pipe->run(pipe, setup->quad_ptrs, q);
  │      }
  │  }
  ↓

Quad Pipeline setup-time construction（draw 前已完成）
=================================================
[sp_quad_pipe.c:43] sp_build_quad_pipeline()
  │
  │  bool early_depth_test = ...;
  │
  │  sp->quad.first = sp->quad.blend;
  │  if (early_depth_test) {
  │      insert_stage_at_head(sp, sp->quad.shade);
  │      insert_stage_at_head(sp, sp->quad.depth_test);
  │  } else {
  │      insert_stage_at_head(sp, sp->quad.depth_test);
  │      insert_stage_at_head(sp, sp->quad.shade);
  │  }
  │
  ├─ early_depth_test == true
  │    └─ sp->quad.first → depth_test → shade → blend
  ├─ early_depth_test == false
  │    └─ sp->quad.first → shade → depth_test → blend
  ↓

draw runtime 的 flush_spans() 呼叫 pipe->run() 時，沿著 sp->quad.first dispatch
  ↓
Quad Pipeline runtime dispatch
=================================================
[sp_setup.c:252] pipe->run(pipe, setup->quad_ptrs, q)
  │
  └─ 進入 sp_build_quad_pipeline() 建好的 sp->quad.first
       ↓

Late-Z 路徑細節
=================================================
[sp_quad_fs.c:104] shade_quads()  (quad.shade stage)
  │
  │  struct tgsi_exec_machine *machine = softpipe->fs_machine;
  │
  │  // 設定 constant buffer
  │  tgsi_exec_set_constant_buffers(machine, PIPE_MAX_CONSTANT_BUFFERS,
  │                                  softpipe->mapped_constants[MESA_SHADER_FRAGMENT]);
  │
  │  // 設置插值係數
  │  machine->InterpCoefs = quads[0]->coef;
  │
  │  // 對每個 quad 執行 fragment shader
  │  for (i = 0; i < nr; i++) {
  │      if (!shade_quad(qs, quads[i]) && i > 0)
  │          continue;  // quad 被 kill
  │      quads[nr_quads++] = quads[i];
  │  }
  │
  │  // 傳遞給下一個 stage
  │  if (nr_quads)
  │      qs->next->run(qs->next, quads, nr_quads);
  ↓
[sp_quad_fs.c:63] shade_quad()
  │
  │  // 執行 fragment shader（TGSI interpreter）
  │  machine->flatshade_color = softpipe->rasterizer->flatshade;
  │  return softpipe->fs_variant->run(softpipe->fs_variant, machine, quad, softpipe->early_depth);
  │     │
  │     │  // TGSI interpreter 執行 shader bytecode
  │     │  // 計算每個 fragment 的輸出顏色
  │     │  // 結果存入 quad->output.color[]
  │     ↓
  ↓
[sp_quad_depth_test.c] (quad.depth_test stage)
  │
  │  // 執行深度測試和模板測試
  │  // 更新 quad->inout.mask（剔除失敗的 fragments）
  ↓
[sp_quad_blend.c:1174] single_output_color()  (quad.blend stage，無混合情況)
  │
  │  // 取得目標 tile（tile cache）
  │  struct softpipe_cached_tile *tile
  │      = sp_get_cached_tile(qs->softpipe->cbuf_cache[0],
  │                           quads[0]->input.x0,
  │                           quads[0]->input.y0, quads[0]->input.layer);
  │
  │  // 對每個 quad 寫入顏色
  │  for (q = 0; q < nr; q++) {
  │      struct quad_header *quad = quads[q];
  │      float (*quadColor)[4] = quad->output.color[0];
  │      const int itx = (quad->input.x0 & (TILE_SIZE-1));  // tile 內 x 偏移
  │      const int ity = (quad->input.y0 & (TILE_SIZE-1));  // tile 內 y 偏移
  │
  │      // 寫入每個 fragment
  │      for (j = 0; j < TGSI_QUAD_SIZE; j++) {  // TGSI_QUAD_SIZE = 4 (2x2)
  │          if (quad->inout.mask & (1 << j)) {
  │              int x = itx + (j & 1);
  │              int y = ity + (j >> 1);
  │              for (i = 0; i < 4; i++)  // RGBA
  │                  tile->data.color[y][x][i] = quadColor[i][j];
  │          }
  │      }
  │  }
  ↓
寫入 tile cache（guest 記憶體）
=================================================
  │
  │  tile->data.color[y][x][i] = quadColor[i][j];
  │
  │  此時資料只在 Softpipe 的 tile cache 中（guest 記憶體）
  │  virtio-gpu 裝置端完全不知道這些操作
  │
  │  // Tile cache 會在以下情況 flush 到 color buffer 或 display target：
  │  //  - glFlush() 或 glFinish()
  │  //  - 本文 GLX 路徑的 glXSwapBuffers()，經由 st_context_flush(..., ST_FLUSH_FRONT, ...)
  │  //  - 需要讀取 color buffer 時
  │  //  - tile cache 滿時
  ↓

上述任一 flush 事件發生時，呼叫 sp_flush_tile_cache()
  ↓
[sp_tile_cache.c:405] sp_flush_tile_cache()  (當需要 flush 時)
  │
  │  // 走訪所有 dirty tiles
  │  for (pos = 0; pos < ARRAY_SIZE(tc->entries); pos++) {
  │      struct softpipe_cached_tile *tile = tc->entries[pos];
  │      if (!tile) continue;
  │      sp_flush_tile(tc, pos);
  │  }
  ↓
[sp_tile_cache.c:377] sp_flush_tile()
  │
  │  // 將 tile 資料寫回目前 color buffer 的 mapped transfer
  │  if (!tc->depth_stencil) {
  │      pipe_put_tile_rgba(tc->transfer[layer], tc->transfer_map[layer],
  │                         tc->tile_addrs[pos].bits.x * TILE_SIZE,
  │                         tc->tile_addrs[pos].bits.y * TILE_SIZE,
  │                         TILE_SIZE, TILE_SIZE,
  │                         tc->surface.format,
  │                         tc->entries[pos]->data.color);
  │  }
  │
  │  資料現在在 Softpipe 的 color buffer 或 display target 中（仍是 guest 記憶體）
  │  本文 GLX/swrast 路徑接著會透過 flush_frontbuffer → DRISW winsys → XPutImage 或 XShmPutImage
  │  將內容交給 X server，這一步本身還不是 DRM/KMS scanout 更新

關鍵在於 Softpipe 的所有算繪都在 guest 記憶體中完成

Softpipe 建立的 pipe_resource 有兩種：

1. Display target（PIPE_BIND_DISPLAY_TARGET）：透過 winsys 建立，後續可以由 winsys 把內容交給顯示系統
2. 普通紋理：使用 align_malloc() 在 guest 記憶體中配置，Softpipe 直接在 guest 內讀寫這份資料

展開呼叫流程圖

Softpipe 資源建立路徑
===========================
[sp_texture.c:155] softpipe_resource_create_front()
  │
  │  // 判斷是否是 display target
  │  if (spr->base.bind & (PIPE_BIND_DISPLAY_TARGET |
  │                        PIPE_BIND_SCANOUT |
  │                        PIPE_BIND_SHARED)) {
  │      // Display target：透過 winsys
  │      softpipe_displaytarget_layout(screen, spr, map_front_private);
  │  } else {
  │      // 普通紋理：直接 malloc
  │      softpipe_resource_layout(screen, spr, true);
  │         │
  │         ↓
  │         spr->data = align_malloc(buffer_size, 64);
  │         // 只操作 guest 記憶體，不會送 virtio-gpu 命令給裝置端
  │  }

GLX SwapBuffers 路徑：從 Softpipe 到 X11 request

在 Direct Rendering + Softpipe 環境下，當應用程式呼叫 glXSwapBuffers() 時，Softpipe 的 display target 內容會被轉成 XPutImage 或 XShmPutImage request，接著透過 X11 protocol 傳遞給 X server

具體呼叫流程圖如下：

Tips

這條呼叫流程圖限定在 driswSwapBuffers() 的非 kopper 路徑。 目前 Mesa 這個函式若 psc->kopper 為 true，會改走 kopperSwapBuffers()，那是另一條 loader 和 winsys 路徑，不是本文這裡追的 Softpipe → DRISW → XPutImage 路徑

展開呼叫流程圖

GLX SwapBuffers display 路徑
================================================
Guest Application
  ↓
glXSwapBuffers(dpy, drawable)
  ↓

Mesa libGL (glxcmds.c)
================================================
[glxcmds.c:656] glXSwapBuffers()
  │
  │  // Direct Rendering 路徑
  │  __GLXDRIdrawable *pdraw = GetGLXDRIDrawable(dpy, drawable);
  │  if (pdraw != NULL) {
  │      Bool flush = gc != &dummyContext && drawable == gc->currentDrawable;
  │      pdraw->psc->driScreen.swapBuffers(pdraw, 0, 0, 0, flush);
  │      return;
  │  }
  ↓

DRISW GLX Layer (drisw_glx.c)
================================================
[drisw_glx.c:553] driswSwapBuffers()
  │
  │  // 如果需要 flush，先呼叫 glFlush()
  │  if (flush) {
  │      CALL_Flush(GET_DISPATCH(), ());
  │  }
  │
  │  // 呼叫 DRI swap buffers
  │  driSwapBuffers(pdraw->dri_drawable);
  ↓

DRI Util Layer (dri_util.c)
================================================
[dri_util.c:853] driSwapBuffers()
  │
  │  drawable->swap_buffers(drawable);  // = drisw_swap_buffers
  ↓

DRISW Frontend (drisw.c)
================================================
[drisw.c:279] drisw_swap_buffers()
  │
  │  drisw_swap_buffers_with_damage(drawable, 0, NULL);
  ↓
[drisw.c:226] drisw_swap_buffers_with_damage()
  │
  │  // 獲取目前 context
  │  struct dri_context *ctx = dri_get_current();
  │  if (!ctx) return;
  │
  │  // 等待 glthread 完成（避免多執行緒衝突）
  │  _mesa_glthread_finish(ctx->st->ctx);
  │
  │  // 取得 back buffer 紋理
  │  ptex = drawable->textures[ST_ATTACHMENT_BACK_LEFT];
  │
  │  // 關鍵：觸發 Softpipe flush
  │  st_context_flush(ctx->st, ST_FLUSH_FRONT, &fence, NULL, NULL);
  │
  │  // 等待 fence 完成
  │  screen->base.screen->fence_finish(screen->base.screen, ctx->st->pipe,
  │                                    fence, OS_TIMEOUT_INFINITE);
  │  screen->base.screen->fence_reference(screen->base.screen, &fence, NULL);
  │
  │  // 將 back buffer 複製到 front（觸發 display）
  │  drisw_copy_to_front(ctx->st->pipe, drawable, ptex, 0, NULL);
  ↓
[drisw.c:211] drisw_copy_to_front()
  │
  │  drisw_present_texture(pipe, drawable, ptex, nboxes, boxes);
  │  drisw_invalidate_drawable(drawable);
  ↓
[drisw.c:191] drisw_present_texture()
  │
  │  // 呼叫 Gallium screen 的 flush_frontbuffer
  │  screen->base.screen->flush_frontbuffer(screen->base.screen, pipe, ptex,
  │                                         0, 0, drawable, nrects, sub_box);
  ↓

Softpipe Screen (sp_screen.c)
================================================
[sp_screen.c:403] softpipe_flush_frontbuffer()
  │
  │  struct softpipe_screen *screen = softpipe_screen(_screen);
  │  struct sw_winsys *winsys = screen->winsys;
  │  struct softpipe_resource *texture = softpipe_resource(resource);
  │
  │  // 呼叫 winsys 的 displaytarget_display
  │  assert(texture->dt);
  │  if (texture->dt)
  │      winsys->displaytarget_display(winsys, texture->dt, context_private,
  │                                    nboxes, sub_box);
  ↓

DRI Software Winsys (dri_sw_winsys.c)
================================================
[dri_sw_winsys.c:350] dri_sw_displaytarget_display()
  │
  │  struct dri_sw_winsys *dri_sw_ws = dri_sw_winsys(ws);
  │  struct dri_sw_displaytarget *dri_sw_dt = dri_sw_displaytarget(dt);
  │  struct dri_drawable *dri_drawable = (struct dri_drawable *)context_private;
  │
  │  // 檢查是否使用 SHM
  │  bool is_shm = dri_sw_dt->shmid != -1;
  │
  │  // 全畫面更新
  │  if (!nboxes) {
  │      width = dri_sw_dt->stride / blsize;
  │      height = dri_sw_dt->height;
  │      if (is_shm)
  │          // 使用 SHM 路徑
  │          dri_sw_ws->lf->put_image_shm(dri_drawable, dri_sw_dt->shmid,
  │                                       dri_sw_dt->data, 0, 0,
  │                                       0, 0, width, height, dri_sw_dt->stride);
  │      else
  │          // 使用普通記憶體複製
  │          dri_sw_ws->lf->put_image(dri_drawable, dri_sw_dt->data, width, height);
  │      return;
  │  }
  │
  │  // 部分區域更新（damage rects）
  │  for (unsigned i = 0; i < nboxes; i++) {
  │      // ... 計算 offset 和區域 ...
  │      if (is_shm) {
  │          dri_sw_ws->lf->put_image_shm(dri_drawable, ...);
  │      } else {
  │          dri_sw_ws->lf->put_image2(dri_drawable, data, x, y, width, height, stride);
  │      }
  │  }
  ↓

Mesa GLX Client-side SWRAST Loader (drisw_glx.c)
================================================
  │  // 這邊是 Mesa client-side 的實作，不是 X server 內的 glxdriswrast.c
  │  // loader 函式會依是否為 SHM、是否為 partial update，進入不同 helper
  ↓
  ├─ 非 SHM、全畫面更新：
  │    [drisw_glx.c:279] swrastPutImage()
  │
  ├─ 非 SHM、部分更新：
  │    [drisw.c:74] put_image2()
  │      └─ [drisw_glx.c:267] swrastPutImage2()
  │
  └─ SHM 更新：
       [drisw.c:85] put_image_shm()
         ├─ loader->base.version > 4 且有 putImageShm2：
         │    [drisw_glx.c:250] swrastPutImageShm2()
         └─ 否則：
              [drisw_glx.c:234] swrastPutImageShm()
  ↓
以上分支最後都會呼叫 swrastXPutImage()
  ↓
[drisw_glx.c:199] swrastXPutImage()
  │
  │  struct drisw_drawable *pdp = loaderPrivate;
  │  Display *dpy = pdraw->psc->dpy;
  │  Drawable drawable = pdraw->xDrawable;
  │  XImage *ximage = pdp->ximage;
  │  GC gc = pdp->gc;
  │
  │  // 設置 XImage 參數
  │  ximage->bytes_per_line = stride ? stride : bytes_per_line(...);
  │  ximage->data = data;
  │  ximage->width = ...;
  │  ximage->height = h;
  │
  │  // 透過 Xlib 傳送 X11 請求到 X server
  │  if (pdp->shminfo.shmid >= 0) {
  │      XShmPutImage(dpy, drawable, gc, ximage, srcx, srcy, x, y, w, h, False);
  │      XSync(dpy, False);  // 等待完成
  │  } else {
  │      XPutImage(dpy, drawable, gc, ximage, srcx, srcy, x, y, w, h);
  │  }
  ↓

X11 Protocol Boundary
================================================
XShmPutImage 或 XPutImage 透過 X11 protocol 將圖像資料傳送到 X server
  │
  ├─ SHM：X server 透過 MIT-SHM 讀取共享記憶體
  ├─ 非 SHM：圖像資料透過 X11 request 傳輸
  ↓
X server 收到 PutImage / ShmPutImage request

上面是 GLX swrast 把 display target 內容送成 X11 request 的呼叫流程圖。 非 SHM 會送出 core X11 的 PutImage request，SHM 會送出 MIT-SHM 的 PutImage extension request

X server request 到 DRM dirty framebuffer ioctl 路徑

X server 收到這份像素資料後，會將它寫入目標 drawable 對應 pixmap 的儲存空間。 若目標是 root screen pixmap，Xorg modesetting 會把這份 pixmap 儲存空間接到顯示輸出的 front buffer，或多一層 ShadowFB

ShadowFB 是 Xorg modesetting 的中介路徑：X server 先把畫面寫進一份 CPU memory 裡的 shadow framebuffer，再由 modesetting 把 shadow framebuffer 的內容同步到真正用於 KMS scanout 的 front buffer

Xorg modesetting 會先嘗試啟用 GLAMOR，如果 GLAMOR 不可用，才會決定是否啟用 ShadowFB：

• 若 Xorg config 明確設定 Option "ShadowFB"，就使用該設定
• 若沒有設定，modesetting 會用 DRM driver 回報的 DRM_CAP_DUMB_PREFER_SHADOW 作為預設值
• 另外，force_24_32 這類格式轉換條件會強制啟用 ShadowFB

在本文的 Xorg/modesetting 組態中，Xorg log 顯示 No glamor support in the X Server，Xorg config 沒有啟用 ShadowFB，也沒有走 force_24_32 強制路徑，而 virtio-gpu driver 回報的 DRM_CAP_DUMB_PREFER_SHADOW 也是未啟用。 因此 modesetting 會把 root screen pixmap 直接接到 front buffer 的 mapping。 這個 front buffer 的 struct gbm_bo 在問題 1 追過的 no-blob 2D 路徑下，背後是 dumb buffer GEM object

X server 收到 PutImage 或 ShmPutImage request 後，處理影像更新與記錄 damage 的呼叫流程如下：

展開呼叫流程圖

X11 Protocol Boundary
=================================================
XShmPutImage 或 XPutImage 透過 X11 protocol 將圖像資料傳送到 X server
  │
  ├─ SHM：X server 透過 MIT-SHM 讀取共享記憶體
  ├─ 非 SHM：圖像資料透過 X11 request 傳輸
  ↓
X server 收到 PutImage / ShmPutImage request
  ↓
X server request dispatch（處理已連線 client 的 request）
=================================================
[dispatch.c:479] Dispatch()
  │
  ├─ WaitForSomething(clients_are_ready())
  ├─ ReadRequestFromClient(client)
  ├─ client->majorOp = ((xReq *) client->requestBuffer)->reqType
  └─ (*client->requestVector[client->majorOp])(client)
       │
       │  damage tracking 的前提在 screen 初始化時建立：
       │    ms->damage = DamageCreate(...)
       │    DamageRegister(&rootPixmap->drawable, ms->damage)
       │
       ├─ 非 SHM：core X11 PutImage request
       │    │
       │    ├─ ProcVector[X_PutImage] = ProcPutImage
       │    │    ↓
       │    └─ [dispatch.c:2161] ProcPutImage()
       │         │
       │         │  // Mesa swrast 建立的 XImage 使用 ZPixmap
       │         │  // 透過 GC 的 PutImage 操作寫入目標 drawable
       │         │  (*pGC->ops->PutImage)(pDraw, pGC, ..., ZPixmap, tmpImage);
       │         ↓
       │       Damage layer
       │       =================================================
       │       [damage.c:721] damagePutImage()
       │         │
       │         ├─ damageDamageBox(pDrawable, &box, ...)
       │         │    ├─ 將 PutImage 覆蓋到的 box 記到 drawable 的 damage
       │         │    └─ 內部展開見下方「X Server Damage Tracking：記錄變更區域」
       │         │
       │         ├─ (*pGC->ops->PutImage)(...)
       │         │    ↓
       │         │  [fbimage.c:30] fbPutImage()  (fb 層實作)
       │         │    ↓
       │         │  [fbimage.c:76] fbPutZImage()
       │         │    │
       │         │    ├─ [fbimage.c:91] fbGetStipDrawable(...)
       │         │    │    ├─ [fb.h:323] fbGetDrawablePixmap(...)
       │         │    │    │    ├─ 若 pDrawable 是 window，取出它背後的 pixmap
       │         │    │    │    └─ 若 pDrawable 已經是 pixmap，直接使用該 pixmap
       │         │    │    └─ [fb.h:324] fbGetPixmapStipData(...)
       │         │    │         └─ dst = (FbStip *) pixmap->devPrivate.ptr
       │         │    │              │
       │         │    │              └─ 對 root screen pixmap 來說，devPrivate.ptr 在 screen 初始化時由 modesetting 接好：
       │         │    │                   ms->drmmode.front_bo 的建立流程請看問題 1 路徑 A 的「Xorg modesetting front buffer 建立與 framebuffer 建立路徑」
       │         │    │                   [driver.c:1722-1760] modesetCreateScreenResources()
       │         │    │                     ├─ no ShadowFB：
       │         │    │                     │    pixels = gbm_bo_get_map(ms->drmmode.front_bo)
       │         │    │                     │      ↓
       │         │    │                     │    ModifyPixmapHeader(rootPixmap, ..., pixels)
       │         │    │                     │      └─ root screen pixmap 的儲存空間指向 front buffer GEM object 的 mapping
       │         │    │                     │
       │         │    │                     └─ ShadowFB：
       │         │    │                          ms->drmmode.shadow_enable 為真
       │         │    │                            ↓
       │         │    │                          pixels = ms->drmmode.shadow_fb
       │         │    │                            ↓
       │         │    │                          ModifyPixmapHeader(rootPixmap, ..., pixels)
       │         │    │                            ↓
       │         │    │                          ms->shadow.Add(..., msUpdatePacked, ...)
       │         │    │                            └─ 後續由 shadowBlockHandler() / msUpdatePacked() 將 shadow framebuffer 同步到 front buffer
       │         │    │
       │         │    └─ [fbimage.c:109] fbBltStip(...)
       │         │          ↓
       │         │        [fbblt.c:321] fbBltStip()
       │         │          ↓
       │         │        [fbblt.c:68] fbBlt()
       │         │          └─ 將 XImage source 的像素寫入 dst 指向的 pixmap 儲存空間
       │         │
       │         └─ damageRegionProcessPending(pDrawable)
       │              └─ 處理 reportAfter 的 pending damage。 本文的 ms->damage 沒有設定 reportAfter，因此不會在這一步額外合併
       │
       └─ SHM：MIT-SHM PutImage extension request
            │
            ├─ [shm.c:1338] ProcShmDispatch()
            │    └─ X_ShmPutImage case
            │         ↓
            ├─ [shm.c:690] ProcShmPutImage()
            │    ↓
            └─ [shm.c:484] ShmPutImage()
                 │
                 ├─ full-width ZPixmap 條件：
                 │    // 直接透過 GC 的 PutImage 操作寫入目標 drawable
                 │    (*pGC->ops->PutImage)(pDraw, pGC, ..., ZPixmap, shmdesc->addr + ...);
                 │      ↓
                 │    [damage.c:721] damagePutImage()
                 │      ├─ damageDamageBox(...)
                 │      │    └─ 內部展開見下方「X Server Damage Tracking：記錄變更區域」
                 │      ├─ (*pGC->ops->PutImage)(...)
                 │      │    └─ 同上，透過 fbPutImage() / fbPutZImage() / fbBltStip() 寫入 pixmap 儲存空間
                 │      └─ damageRegionProcessPending(pDrawable)
                 │
                 └─ 其他 SHM 區域更新：
                      [shm.c:438] doShmPutImage()
                        ├─ 建立 scratch pixmap header 或 scratch pixmap
                        └─ 透過 CopyArea 或 CopyPlane 將內容複製到目標 drawable
                             └─ 若該 GC operation 被 damage layer wrap，會經過 damageCopyArea() 或 damageCopyPlane()

上面是 X server 如何處理這次影像更新的呼叫流程圖。 非 SHM 會進 core X11 的 PutImage request，SHM 會進 MIT-SHM 的 PutImage extension request

其中 GC 是 X11 的 Graphics Context，負責保存繪圖狀態。 X server 端的 pGC->ops 會指向 PutImage / CopyArea / CopyPlane 等繪圖操作。 而當中的 fb layer 是 Xserver 內部的 framebuffer software rendering layer

在 full-width ZPixmap 路徑中，兩者最後都會透過 GC 的 PutImage 進入 damage layer，再由 damagePutImage() 呼叫 Xserver fb layer 的 fbPutImage() / fbPutZImage()，將來源像素寫進目標 drawable 對應 pixmap 的儲存空間

SHM 的其他區域更新會先建立 scratch pixmap，再透過 CopyArea 或 CopyPlane 複製到目標 drawable。 scratch pixmap 是 Xserver 內部臨時建立的 pixmap，作用是讓一段來源像素成為 CopyArea / CopyPlane 可操作的 source drawable。 這些 GC operation 經過 damage layer wrapper 時，也會記錄對應的 damage

因此到這裡，像素資料已經寫入目標 drawable 的 pixmap 儲存空間，變更範圍也已交給 X server 的 damage layer 了

下一個呼叫流程圖展開的是 damageDamageBox() / damageRegionAppend() 如何把這次變更累積到 modesetting 在 rootPixmap 上註冊的 ms->damage

再往後，X server event loop 進入 BlockHandler 時，modesetting 會在 dirty_enabled 為真且沒有走 secondary dirty / tearfree 分支時讀取 ms->damage，最後透過 drmModeDirtyFB() 進入 DRM dirty framebuffer ioctl

展開呼叫流程圖

X Server Damage Tracking：記錄變更區域
======================================
damagePutImage() / damageCopyArea() / damageCopyPlane() 等 wrapper 呼叫 damageDamageBox(...)
  ↓
[damage.c:307] damageDamageBox()
  ↓
[damage.c:133] damageRegionAppend()
  │
  ├─ reportAfter 為 false：
  │    RegionUnion(&pDamage->damage, &pDamage->damage, pDamageRegion)
  │      └─ 直接把這次 damage region 合進 pDamage->damage
  │
  ├─ reportAfter 為 true：
  │    RegionUnion(&pDamage->pendingDamage, &pDamage->pendingDamage, pDamageRegion)
  │      ↓
  │    [damage.c:280] damageRegionProcessPending()
  │      ↓
  │    RegionUnion(&pDamage->damage, &pDamage->damage, &pDamage->pendingDamage)
  │      └─ 把 pending damage 合進 pDamage->damage
  │
  │ （對本文的 modesetting 路徑來說，pDamage 就是前面註冊到 rootPixmap 的 ms->damage）
  │
  ↓

--------------------------------------
非同步觸發條件：X server event loop 進入 BlockHandler，且 modesetting 的 dirty_enabled 為真
  ↓
Modesetting BlockHandler (driver.c)
======================================
[driver.c:930] msBlockHandler()
  │
  │  // pScreen->isGPU && !reverse_prime_offload_mode 時走 secondary dirty
  │  // tearfree_enable 時走 tearfree damage update
  │  // 兩者皆不符合且 dirty_enabled 為真時，才會走 dispatch_dirty()
  │  else if (ms->dirty_enabled)
  │      dispatch_dirty(pScreen);
  ↓
[driver.c:776] dispatch_dirty()
  │
  │  // 走訪所有 CRTC
  │  for (c = 0; c < xf86_config->num_crtc; c++) {
  │      xf86CrtcPtr crtc = xf86_config->crtc[c];
  │      drmmode_crtc_get_fb_id(crtc, &fb_id, &x, &y);
  │      ret = dispatch_dirty_region(scrn, crtc, pmap, ms->damage, fb_id, x, y);
  │  }
  ↓
[driver.c:690] dispatch_dirty_region()
  │
  │  [damage.c:1869] DamageRegion(ms->damage)
  │    └─ 回傳 &ms->damage->damage
  ↓
dispatch_damages(scrn, crtc, DamageRegion(damage), ...)
  ↓
[driver.c:635] dispatch_damages()
  │
  │  // 構建 dirty clips 並通知 DRM
  │  if (num_cliprects) {
  │      drmModeClip *clip = xallocarray(num_cliprects, sizeof(drmModeClip));
  │      // ... 填充 clip rects ...
  │
  │      // 呼叫 DRM dirty FB ioctl
  │      ret = drmModeDirtyFB(ms->fd, fb_id, clip, c);
  │  }
  │
  ↓
drmModeDirtyFB() 送出 DRM_IOCTL_MODE_DIRTYFB

關鍵點：

1. glXSwapBuffers 觸發整個顯示更新流程
2. Softpipe flush_frontbuffer 將算繪結果傳遞給 winsys
3. dri_sw_displaytarget_display 呼叫 loader 函式（Mesa client-side 實作）
4. swrastXPutImage 透過 Xlib 的 XShmPutImage 或 XPutImage 傳送 X11 請求到 X server
5. X server 透過 fbPutImage 或 SHM partial update 的 CopyArea 路徑，將資料寫入目標 drawable 對應的 pixmap 儲存空間
6. 在本文 no glamor 且 no ShadowFB 的 modesetting 路徑中，root screen pixmap 的儲存空間指向 front buffer GEM object 的 mapping。 該 GEM object 在問題 1 追到的 no-blob 2D 路徑下是 dumb buffer
7. 若 modesetting 啟用了 dirty_enabled，且未走 pScreen->isGPU && !reverse_prime_offload_mode 的 secondary dirty 分支，也未走 tearfree_enable 分支，BlockHandler 會呼叫 drmModeDirtyFB
8. Xorg modesetting 透過 drmModeDirtyFB 送出 DRM_IOCTL_MODE_DIRTYFB

DRM_IOCTL_MODE_DIRTYFB 到 virtio-gpu 裝置端處理路徑

這一節接續前面的 drmModeDirtyFB()。 進入 kernel 後，DRM_IOCTL_MODE_DIRTYFB 會先由 DRM core 處理，再透過 framebuffer 的 dirty callback 進入 DRM atomic helper，最後由 virtio-gpu primary plane 的 .atomic_update 進入 virtio_gpu_primary_plane_update()

這個 .atomic_update 的註冊點在 virtio_gpu_primary_helper_funcs。 其中 atomic_update = virtio_gpu_primary_plane_update

初始化 plane 時，virtio_gpu_plane_init() 會依 plane type 選 helper funcs：cursor plane 使用 virtio_gpu_cursor_helper_funcs，primary plane 使用 virtio_gpu_primary_helper_funcs。 選好後，再透過 drm_plane_helper_add(plane, funcs) 掛到 DRM plane 上

展開呼叫流程圖

guest Linux kernel - DRM core
=================================================
DRM_IOCTL_MODE_DIRTYFB
  │
  └─ [drm_framebuffer.c:711-777] drm_mode_dirtyfb_ioctl()
       │
       ├─ drm_framebuffer_lookup(dev, file_priv, r->fb_id)
       ├─ 若 userspace 傳入 clips，copy_from_user() 取出 dirty rectangles
       └─ if (fb->funcs->dirty)
            ↓
          fb->funcs->dirty(fb, file_priv, flags, r->color, clips, num_clips)
            │
            │  virtio-gpu framebuffer funcs 會把 .dirty 註冊成 drm_atomic_helper_dirtyfb
            ↓

DRM atomic dirtyfb helper
=================================================
[drm_damage_helper.c:109-203] drm_atomic_helper_dirtyfb()
  │
  ├─ state = drm_atomic_state_alloc(fb->dev)
  │
  ├─ 若 dirtyfb ioctl 傳入 clips：
  │    ├─ convert_clip_rect_to_rect(clips, rects, ...)
  │    └─ drm_property_create_blob(fb->dev, ..., rects)
  │         └─ 將 dirty rectangles 轉成 fb_damage_clips property blob
  │
  ├─ drm_for_each_plane(plane, fb->dev)
  │    ├─ 只處理目前 plane->state->fb == fb 的 plane
  │    ├─ drm_atomic_get_plane_state(state, plane)
  │    └─ drm_property_replace_blob(&plane_state->fb_damage_clips, damage)
  │         └─ 將 dirty region 塞進這次 atomic state 的 plane_state
  │
  └─ drm_atomic_commit(state)
       ↓

DRM atomic commit
=================================================
[drm_atomic.c:1760-1776] drm_atomic_commit()
  │
  ├─ drm_atomic_check_only(state)
  └─ config->funcs->atomic_commit(state->dev, state, false)
       │
       │  virtio-gpu mode_config funcs 會把 .atomic_commit 註冊成 drm_atomic_helper_commit
       ↓
[drm_atomic_helper.c:2245] drm_atomic_helper_commit()
  │
  ├─ drm_atomic_helper_prepare_planes(dev, state)
  ├─ drm_atomic_helper_swap_state(state, true)
  └─ commit_tail(state)
       ↓
[drm_atomic_helper.c:2034] commit_tail()
  │
  └─ drm_atomic_helper_commit_tail(state)
       │    // virtio-gpu 沒有設定 mode_config.helper_private 的 atomic_commit_tail，
       │    // 因此使用 DRM atomic helper 的預設 commit tail
       ↓
[drm_atomic_helper.c:1983] drm_atomic_helper_commit_tail()
  │
  └─ drm_atomic_helper_commit_planes(dev, state, 0)
       ↓
[drm_atomic_helper.c:2972] drm_atomic_helper_commit_planes()
  │
  └─ funcs->atomic_update(plane, state)
       │
       │  virtio-gpu primary plane helper funcs 會把 .atomic_update 註冊成 virtio_gpu_primary_plane_update
       ↓

virtio-gpu primary plane update
=================================================
[virtgpu_plane.c:232] virtio_gpu_primary_plane_update()

對 Linux 的 2D 路徑而言，主平面更新的關鍵路徑在 virtio_gpu_primary_plane_update() 裡面。 底下只節錄和 2D/dumb buffer、SET_SCANOUT 最相關的部分：

static void virtio_gpu_primary_plane_update(struct drm_plane *plane,
                                            struct drm_atomic_state *state)
{
    struct drm_plane_state *old_state = ...;
    struct virtio_gpu_device *vgdev = ...;
    struct virtio_gpu_output *output = NULL;
    struct virtio_gpu_object *bo;
    struct drm_rect rect;
    ...
    if (plane->state->crtc)
        output = drm_crtc_to_virtio_gpu_output(plane->state->crtc);
    if (old_state->crtc)
        output = drm_crtc_to_virtio_gpu_output(old_state->crtc);

    if (!plane->state->fb || !output->crtc.state->active) {
        virtio_gpu_cmd_set_scanout(vgdev, output->index, 0, ...);
        virtio_gpu_notify(vgdev);
        return;
    }

    if (!drm_atomic_helper_damage_merged(old_state, plane->state, &rect))
        return;

    bo = gem_to_virtio_gpu_obj(plane->state->fb->obj[0]);

    if (bo->dumb)
        virtio_gpu_update_dumb_bo(vgdev, plane->state, &rect);

    if (plane->state->fb != old_state->fb ||
        plane->state->src_w != old_state->src_w ||
        plane->state->src_h != old_state->src_h ||
        plane->state->src_x != old_state->src_x ||
        plane->state->src_y != old_state->src_y ||
        output->needs_modeset) {
        output->needs_modeset = false;

        if (bo->host3d_blob || bo->guest_blob) {
            virtio_gpu_cmd_set_scanout_blob(...);
        } else {
            virtio_gpu_cmd_set_scanout(vgdev, output->index,
                                       bo->hw_res_handle,
                                       plane->state->src_w >> 16,
                                       plane->state->src_h >> 16,
                                       plane->state->src_x >> 16,
                                       plane->state->src_y >> 16);
        }
    }

    virtio_gpu_resource_flush(plane, rect.x1, rect.y1,
                              rect.x2 - rect.x1, rect.y2 - rect.y1);
}

這段流程可以拆成下面幾步：

1. 先從新舊 plane_state 的 crtc 找到目前綁定的 output
2. output->index 就是 scanout id
3. 若沒有 DRM framebuffer，或 output 的 CRTC 不在 active 的狀態，驅動會送出資源 ID 為 0 的 SET_SCANOUT 來關閉 scanout，然後直接通知並返回
4. 若 drm_atomic_helper_damage_merged() 沒有合出需要更新的 damage 矩形，這次 update 會直接返回
5. 上述檢查完成後，才從 DRM framebuffer 往下找到背後的 virtio_gpu_object
6. 如果這個 GEM object 是 dumb buffer（本文 no-blob 2D 組態），先經過 virtio_gpu_update_dumb_bo() 排入 TRANSFER_TO_HOST_2D
7. 當 DRM framebuffer、來源矩形或 modeset 的狀態改變時，再排入 SET_SCANOUT
8. 最後呼叫 virtio_gpu_resource_flush()，在這一步才會通知裝置，把前面排進去的命令送出去

換句話說，Linux 端將「資源本體」與「顯示綁定」分到了不同層處理。 virtio_gpu_object 只保存這個 GPU object 自己的狀態，例如 hw_res_handle、GEM 與 shmem backing、是否為 dumb buffer，以及資源的 created 與 attached 狀態

至於「哪個資源要顯示到哪個 scanout」、「來源矩形要取哪一塊」，則留在 KMS 的 output、crtc 與平面狀態裡。 到了 virtio_gpu_primary_plane_update()，驅動程式才根據目前的 plane->state，將 output->index、bo->hw_res_handle 與來源矩形整理成送給裝置的命令

對 2D dumb buffer 的主平面路徑來說，上述的具體流程會是：

1. dumb buffer 對應到一個 virtio_gpu_object
2. damage merge 成功後，virtio_gpu_update_dumb_bo() 把 TRANSFER_TO_HOST_2D 加進 controlq
3. 若 DRM framebuffer、來源矩形或 modeset 狀態有變，則 virtio_gpu_cmd_set_scanout() 會把 SET_SCANOUT 加進 controlq
4. 最後由 virtio_gpu_resource_flush() 把 RESOURCE_FLUSH 加進 controlq，並呼叫 virtio_gpu_notify() 通知裝置

Tips

DRM framebuffer 是 KMS 層級的顯示物件，dumb buffer 則是 GEM object 層級的物件，兩者層級不同，不能混為一談。 這裡說「使用 dumb buffer」，意思是「DRM framebuffer 背後的 GEM object 是 dumb buffer」，不代表 dumb buffer 就是 DRM framebuffer

因此，Linux 不會在資源物件上直接記 scanout_id。 等 KMS 狀態決定了「資源、來源矩形與 output」這組綁定後，驅動程式才會用 output->index 作為 scanout id，用 bo->hw_res_handle 作為資源 id，封裝成 SET_SCANOUT 送到裝置端，並通知虛擬機器

因此與前面提到的一樣，對虛擬機器的裝置端來說，收到的 SET_SCANOUT 命令內就已經帶有 resource_id、scanout_id 與來源矩形的資訊了

裝置端部分分成兩種閱讀方式。 QEMU 的 callgraph 用來對照 virtio-gpu 規格命令在 host 端如何更新 display surface。 本文 semu 的實際命令 dispatch 則在 virtio_gpu_desc_handler() 內，SET_SCANOUT、RESOURCE_FLUSH 與 TRANSFER_TO_HOST_2D 分別接到 vgpu_sw_cmd_set_scanout_handler()、vgpu_sw_cmd_resource_flush_handler() 與 vgpu_sw_cmd_transfer_to_host_2d_handler()

展開呼叫流程圖

virtio-gpu controlq 命令產生與裝置端處理路徑
=============================================
[virtgpu_plane.c:232-305] virtio_gpu_primary_plane_update()
  │
  ├─ if (plane->state->crtc)
  │    └─ output = drm_crtc_to_virtio_gpu_output(plane->state->crtc)
  │
  ├─ if (old_state->crtc)
  │    └─ output = drm_crtc_to_virtio_gpu_output(old_state->crtc)
  │
  ├─ if (WARN_ON(!output))
  │    └─ return
  │
  ├─ if (!plane->state->fb || !output->crtc.state->active)
  │    |
  │    |  // 送 SET_SCANOUT 命令
  │    ├─ [virtgpu_vq.c:648] virtio_gpu_cmd_set_scanout(vgdev, output->index, 0, ...)
  │    │    ├─ cmd_p->hdr.type = VIRTIO_GPU_CMD_SET_SCANOUT
  │    │    ├─ cmd_p->resource_id = 0
  │    │    ├─ cmd_p->scanout_id = output->index
  │    │    ├─ cmd_p->r = { width, height, x = 0, y = 0 }
  │    │    └─ virtio_gpu_queue_ctrl_buffer(vgdev, vbuf)
  │    │         ↓
  │    │       [virtgpu_vq.c:541] virtio_gpu_queue_ctrl_buffer()
  │    │         └─ virtio_gpu_queue_fenced_ctrl_buffer(vgdev, vbuf, NULL)
  │    │              ↓
  │    │            [virtgpu_vq.c:455] virtio_gpu_queue_fenced_ctrl_buffer()
  │    │              ├─ sg_init_one(&vcmd, vbuf->buf, vbuf->size)
  │    │              ├─ 若 vbuf->data_size 非 0，建立 data scatterlist
  │    │              ├─ 若 vbuf->resp_size 非 0，建立 response scatterlist
  │    │              └─ virtio_gpu_queue_ctrl_sgs(...)
  │    │                   ↓
  │    │                 [virtgpu_vq.c:372] virtio_gpu_queue_ctrl_sgs()
  │    │                   ├─ virtqueue_add_sgs(vq, sgs, outcnt, incnt, vbuf, GFP_ATOMIC)
  │    │                   ├─ vbuf->seqno = ++vgdev->ctrlq.seqno
  │    │                   └─ atomic_inc(&vgdev->pending_commands)
  │    └─ [virtgpu_vq.c:525] virtio_gpu_notify(vgdev)
  │         ├─ if (!atomic_read(&vgdev->pending_commands)) return
  │         ├─ atomic_set(&vgdev->pending_commands, 0)
  │         ├─ notify = virtqueue_kick_prepare(vgdev->ctrlq.vq)
  │         └─ if (notify) virtqueue_notify(vgdev->ctrlq.vq)
  │              └─ return
  │
  ├─ if (!drm_atomic_helper_damage_merged(old_state, plane->state, &rect))
  │    └─ return
  │
  ├─ bo = gem_to_virtio_gpu_obj(plane->state->fb->obj[0])
  │
  ├─ if (bo->dumb)
  │    └─ [virtgpu_plane.c:157-178] virtio_gpu_update_dumb_bo()
  │         ├─ bo = gem_to_virtio_gpu_obj(state->fb->obj[0])
  │         ├─ w = rect->x2 - rect->x1
  │         ├─ h = rect->y2 - rect->y1
  │         ├─ x = rect->x1
  │         ├─ y = rect->y1
  │         ├─ off = x * state->fb->format->cpp[0] + y * state->fb->pitches[0]
  │         ├─ objs = virtio_gpu_array_alloc(1)
  │         ├─ if (!objs) return
  │         ├─ virtio_gpu_array_add_obj(objs, &bo->base.base)
  │         │
  │         │  // 送 TRANSFER_TO_HOST_2D 命令
  │         └─ [virtgpu_vq.c:748] virtio_gpu_cmd_transfer_to_host_2d(vgdev, off, w, h, x, y, objs, NULL)
  │              ├─ bo = gem_to_virtio_gpu_obj(objs->objs[0])
  │              ├─ if (virtio_gpu_is_shmem(bo) && use_dma_api)
  │              │    └─ dma_sync_sgtable_for_device(..., bo->base.sgt, DMA_TO_DEVICE)
  │              ├─ cmd_p->hdr.type = VIRTIO_GPU_CMD_TRANSFER_TO_HOST_2D
  │              ├─ cmd_p->resource_id = bo->hw_res_handle
  │              ├─ cmd_p->offset = off
  │              ├─ cmd_p->r = { width = w, height = h, x, y }
  │              └─ virtio_gpu_queue_fenced_ctrl_buffer(vgdev, vbuf, NULL)
  │                   └─ 經 [virtgpu_vq.c:455] virtio_gpu_queue_fenced_ctrl_buffer()
  │                      與 [virtgpu_vq.c:372] virtio_gpu_queue_ctrl_sgs()
  │                      排入 controlq，並增加 vgdev->pending_commands
  │
  ├─ if (plane->state->fb != old_state->fb ||
  │      plane->state->src_w != old_state->src_w ||
  │      plane->state->src_h != old_state->src_h ||
  │      plane->state->src_x != old_state->src_x ||
  │      plane->state->src_y != old_state->src_y ||
  │      output->needs_modeset)
  │    │
  │    ├─ output->needs_modeset = false
  │    │
  │    ├─ if (bo->host3d_blob || bo->guest_blob)
  │    │    │
  │    │    │  // 送 SET_SCANOUT_BLOB 命令
  │    │    └─ [virtgpu_vq.c:1459] virtio_gpu_cmd_set_scanout_blob(vgdev, output->index, bo, plane->state->fb, ...)
  │    │         ├─ cmd_p->hdr.type = VIRTIO_GPU_CMD_SET_SCANOUT_BLOB
  │    │         ├─ cmd_p->resource_id = bo->hw_res_handle
  │    │         ├─ cmd_p->scanout_id = output->index
  │    │         ├─ cmd_p->format = virtio_gpu_translate_format(fb->format->format)
  │    │         ├─ cmd_p->width = fb->width
  │    │         ├─ cmd_p->height = fb->height
  │    │         ├─ for (i = 0; i < 4; i++)
  │    │         │    ├─ cmd_p->strides[i] = fb->pitches[i]
  │    │         │    └─ cmd_p->offsets[i] = fb->offsets[i]
  │    │         ├─ cmd_p->r = { width, height, x, y }
  │    │         └─ virtio_gpu_queue_ctrl_buffer(vgdev, vbuf)
  │    │              └─ 經 [virtgpu_vq.c:541] virtio_gpu_queue_ctrl_buffer()
  │    │                 與 [virtgpu_vq.c:372] virtio_gpu_queue_ctrl_sgs()
  │    │                 排入 controlq，並增加 vgdev->pending_commands
  │    │
  │    └─ else
  │         │  // 送 SET_SCANOUT 命令
  │         └─ [virtgpu_vq.c:648] virtio_gpu_cmd_set_scanout(vgdev, output->index, bo->hw_res_handle, ...)
  │              ├─ cmd_p->hdr.type = VIRTIO_GPU_CMD_SET_SCANOUT
  │              ├─ cmd_p->resource_id = bo->hw_res_handle
  │              ├─ cmd_p->scanout_id = output->index
  │              ├─ cmd_p->r = { width, height, x, y }
  │              └─ virtio_gpu_queue_ctrl_buffer(vgdev, vbuf)
  │                   └─ 經 [virtgpu_vq.c:541] virtio_gpu_queue_ctrl_buffer()
  │                      與 [virtgpu_vq.c:372] virtio_gpu_queue_ctrl_sgs()
  │                      排入 controlq，並增加 vgdev->pending_commands
  │
  └─ [virtgpu_plane.c:198-230] virtio_gpu_resource_flush()
       ├─ vgfb = to_virtio_gpu_framebuffer(plane->state->fb)
       ├─ vgplane_st = to_virtio_gpu_plane_state(plane->state)
       ├─ bo = gem_to_virtio_gpu_obj(vgfb->base.obj[0])
       │
       ├─ if (vgplane_st->fence)
       │    ├─ objs = virtio_gpu_array_alloc(1)
       │    ├─ if (!objs) return
       │    ├─ virtio_gpu_array_add_obj(objs, vgfb->base.obj[0])
       │    ├─ virtio_gpu_array_lock_resv(objs)
       │    │
       │    ├─ // 送 RESOURCE_FLUSH 命令
       │    ├─ [virtgpu_vq.c:693] virtio_gpu_cmd_resource_flush(vgdev, bo->hw_res_handle, x, y, width, height, objs, vgplane_st->fence)
       │    │    ├─ cmd_p->hdr.type = VIRTIO_GPU_CMD_RESOURCE_FLUSH
       │    │    ├─ cmd_p->resource_id = bo->hw_res_handle
       │    │    ├─ cmd_p->r = { width, height, x, y }
       │    │    └─ virtio_gpu_queue_fenced_ctrl_buffer(vgdev, vbuf, vgplane_st->fence)
       │    │         ├─ 若有 fence，先 virtio_gpu_fence_emit(...)
       │    │         ├─ virtqueue_add_sgs(vq, sgs, outcnt, incnt, vbuf, GFP_ATOMIC)
       │    │         ├─ vbuf->seqno = ++vgdev->ctrlq.seqno
       │    │         └─ atomic_inc(&vgdev->pending_commands)
       │    ├─ [virtgpu_vq.c:525] virtio_gpu_notify(vgdev)
       │    │    ├─ if (!atomic_read(&vgdev->pending_commands)) return
       │    │    ├─ atomic_set(&vgdev->pending_commands, 0)
       │    │    ├─ notify = virtqueue_kick_prepare(vgdev->ctrlq.vq)
       │    │    └─ if (notify) virtqueue_notify(vgdev->ctrlq.vq)
       │    └─ dma_fence_wait_timeout(&vgplane_st->fence->f, true, msecs_to_jiffies(50))
       │
       └─ else
            │  // 送 RESOURCE_FLUSH 命令
            ├─ [virtgpu_vq.c:693] virtio_gpu_cmd_resource_flush(vgdev, bo->hw_res_handle, x, y, width, height, NULL, NULL)
            │    ├─ cmd_p->hdr.type = VIRTIO_GPU_CMD_RESOURCE_FLUSH
            │    ├─ cmd_p->resource_id = bo->hw_res_handle
            │    ├─ cmd_p->r = { width, height, x, y }
            │    └─ virtio_gpu_queue_fenced_ctrl_buffer(vgdev, vbuf, NULL)
            │         ├─ virtqueue_add_sgs(vq, sgs, outcnt, incnt, vbuf, GFP_ATOMIC)
            │         ├─ vbuf->seqno = ++vgdev->ctrlq.seqno
            │         └─ atomic_inc(&vgdev->pending_commands)
            └─ [virtgpu_vq.c:525] virtio_gpu_notify(vgdev)
                 ├─ if (!atomic_read(&vgdev->pending_commands)) return
                 ├─ atomic_set(&vgdev->pending_commands, 0)
                 ├─ notify = virtqueue_kick_prepare(vgdev->ctrlq.vq)
                 └─ if (notify) virtqueue_notify(vgdev->ctrlq.vq)

---------------------------------------------
非同步觸發條件：RESOURCE_FLUSH 呼叫 virtio_gpu_notify() 後，QEMU 收到 QueueNotify，並開始處理前面待處理的 virtio-gpu 命令
  ↓

QEMU 裝置端 dispatch 已送出的 virtio-gpu 命令
=============================================
[virtio-gpu.c:973] virtio_gpu_simple_process_cmd()
  │
  ├─ case VIRTIO_GPU_CMD_SET_SCANOUT:
  │    ↓
  │  [virtio-gpu.c:697] virtio_gpu_set_scanout()
  │    │
  │    ├─ 若 ss.resource_id == 0：
  │    │    └─ virtio_gpu_disable_scanout(g, ss.scanout_id)
  │    │
  │    ├─ res = virtio_gpu_find_check_resource(g, ss.resource_id, ...)
  │    ├─ fb.format = pixman_image_get_format(res->image)
  │    ├─ fb.stride = pixman_image_get_stride(res->image)
  │    ├─ fb.offset = ss.r.x * fb.bytes_pp + ss.r.y * fb.stride
  │    └─ virtio_gpu_do_set_scanout(g, ss.scanout_id, &fb, res, &ss.r, ...)
  │         ↓
  │       [virtio-gpu.c:620] virtio_gpu_do_set_scanout()
  │         ├─ rect = pixman_image_create_bits(fb->format, r->width, r->height, ...)
  │         ├─ scanout->ds = qemu_create_displaysurface_pixman(rect)
  │         └─ dpy_gfx_replace_surface(scanout->con, scanout->ds)
  │
  ├─ case VIRTIO_GPU_CMD_TRANSFER_TO_HOST_2D:
  │    ↓
  │  [virtio-gpu.c:445] virtio_gpu_transfer_to_host_2d()
  │    │
  │    ├─ res = virtio_gpu_find_check_resource(g, t2d.resource_id, ...)
  │    ├─ 若 res 不存在或 res->blob 為真，直接返回
  │    ├─ 檢查 t2d.r 是否超出 2D 資源邊界
  │    ├─ stride = pixman_image_get_stride(res->image)
  │    ├─ img_data = pixman_image_get_data(res->image)
  │    │
  │    ├─ 子矩形更新：
  │    │    └─ 逐列呼叫 iov_to_buf(res->iov, res->iov_cnt, src_offset, img_data + dst_offset, t2d.r.width * bpp)
  │    │
  │    └─ 完整寬度更新：
  │         └─ 一次呼叫 iov_to_buf(..., stride * t2d.r.height)
  │
  ├─ case VIRTIO_GPU_CMD_RESOURCE_FLUSH:
  │    ↓
  │  [virtio-gpu.c:502] virtio_gpu_resource_flush()
  │    │
  │    ├─ res = virtio_gpu_find_check_resource(g, rf.resource_id, ...)
  │    ├─ 若 res->blob，檢查 flush 區域是否與 blob scanout 重疊
  │    ├─ 若不是 blob，檢查 flush 區域是否超出資源邊界
  │    │
  │    └─ 走訪所有 scanout，計算 flush 區域與 scanout 的交集
  │         └─ 若有交集：
  │              └─ dpy_gfx_update(scanout->con, rect.x, rect.y, rect.width, rect.height)
  │                   ↓
  │                 [console.c:775] dpy_gfx_update()
  │                   ├─ dpy_gfx_update_texture(con, con->surface, x, y, w, h)
  │                   └─ 呼叫各 DisplayChangeListener 的 dpy_gfx_update callback
  │                        ├─ GTK 後端：[gtk.c:386] gd_update()
  │                        └─ SDL 視窗後端：[sdl2-2d.c:31] sdl2_2d_update()
  │
  └─ case VIRTIO_GPU_CMD_SET_SCANOUT_BLOB:
       └─ blob 特徵分支，本文 no-blob 2D 組態不走這條路徑

程式碼連結

展開

Mesa (GL Frontend - Draw Entry)

• _mesa_DrawArrays() - draw.c:1369
• _mesa_draw_arrays() - draw.c:1142
• st_draw_gallium() - st_draw.c:93
• st_init_draw_functions() - st_draw.c:245
• cso_draw_vbo() - cso_context.h:233
• softpipe_create_context() - sp_context.c:183

Mesa（Softpipe 驅動 - Drawing）

• softpipe_draw_vbo() - sp_draw_arrays.c:61
• sp_setup_tri() - sp_setup.c:747
• subtriangle() - sp_setup.c:650
• flush_spans() - sp_setup.c:200
• sp_build_quad_pipeline() - sp_quad_pipe.c:43
• shade_quads() - sp_quad_fs.c:104
• shade_quad() - sp_quad_fs.c:63
• single_output_color() - sp_quad_blend.c:1174
• sp_flush_tile_cache() - sp_tile_cache.c:405
• sp_flush_tile() - sp_tile_cache.c:377
• softpipe_resource_create_front() - sp_texture.c:155
• softpipe_flush_frontbuffer() - sp_screen.c:403

Mesa (Draw Module)

• draw_vbo() - draw_pt.c:507
• draw_instances() - draw_pt.c:469
• draw_pt_arrays() - draw_pt.c:58

Mesa（GLX 與 DRI Software Rendering）

• glXSwapBuffers() - glxcmds.c:656
• driswSwapBuffers() - drisw_glx.c:553
• swrastPutImage() - drisw_glx.c:279
• swrastPutImage2() - drisw_glx.c:267
• swrastPutImageShm() - drisw_glx.c:234
• swrastPutImageShm2() - drisw_glx.c:250
• swrastXPutImage() - drisw_glx.c:199
• swrastLoaderExtension_shm - drisw_glx.c:365
• put_image2() - drisw.c:74
• put_image_shm() - drisw.c:85
• driSwapBuffers() - dri_util.c:853
• drisw_swap_buffers_with_damage() - drisw.c:226
• drisw_copy_to_front() - drisw.c:211
• drisw_present_texture() - drisw.c:191
• dri_sw_displaytarget_display() - dri_sw_winsys.c:350

X Server（DIX 與 MIT-SHM）

• ProcPutImage() - dispatch.c:2161
• ShmPutImage() - shm.c:484
• doShmPutImage() - shm.c:438

X Server (FB Layer)

• fbPutImage() - fbimage.c:30
• fbPutZImage() - fbimage.c:76
• fbGCOps - fbgc.c:39

Xorg modesetting Driver（Damage 與 Dirty FB）

• msBlockHandler() - driver.c:930
• dispatch_dirty() - driver.c:776
• dispatch_dirty_region() - driver.c:690
• dispatch_damages() - driver.c:635
• plane_add_props() - drmmode_display.c:489
• drmmode_crtc_flip() - drmmode_display.c:968
• drmmode_bo_import() - drmmode_bo.c:341

guest Linux kernel（virtio-gpu 驅動 - Plane/Display）

• virtio_gpu_primary_plane_update() - virtgpu_plane.c:232
• virtio_gpu_update_dumb_bo() - virtgpu_plane.c:157
• virtio_gpu_resource_flush() - virtgpu_plane.c:198
• drm_atomic_helper_damage_merged() - drm_damage_helper.c:312
• virtio_gpu_cmd_transfer_to_host_2d() - virtgpu_vq.c:748
• virtio_gpu_cmd_resource_flush() - virtgpu_vq.c:693
• virtio_gpu_cmd_set_scanout() - virtgpu_vq.c:648

QEMU（virtio-gpu 裝置 - 命令處理）

• virtio_gpu_simple_process_cmd() - virtio-gpu.c:973
• virtio_gpu_transfer_to_host_2d() - virtio-gpu.c:445
• virtio_gpu_resource_flush() - virtio-gpu.c:502
• virtio_gpu_set_scanout() - virtio-gpu.c:697
• virtio_gpu_do_set_scanout() - virtio-gpu.c:620

QEMU（Display Console）

• dpy_gfx_update() - console.c:775
• dpy_gfx_update_texture() - console.c:253
• dpy_gfx_replace_surface() - console.c:811

QEMU（Display Backends）

• gd_update() - gtk.c:386
• gtk.c:555 - GTK 2D ops (dcl_ops)
• sdl2_2d_update() - sdl2-2d.c:31
• vnc_dpy_update() - vnc.c:667
• display_update() - spice-display.c:721

問題 3：鼠標 X-Format Alpha

現象

目前建立鼠標平面的紋理時，會依資源格式轉成 SDL 格式。 鼠標平面若遇到 XRGB/XBGR/RGBX/BGRX 這類沒有 alpha 語意但位元組佈局相容的格式，會改用對應的支援 alpha 的 SDL 格式，並啟用 SDL_BLENDMODE_BLEND：

static bool sdl_plane_info_get_sdl_format(
    const struct sdl_plane_info *plane,
    const struct vgpu_display_payload *payload,
    uint32_t *sdl_format)
{
    ...
    if (!vgpu_format_to_sdl_format(frame->format, sdl_format)) {
        ...
        return false;
    }

    if (plane->alpha_blend) {
        switch (*sdl_format) {
        case SDL_PIXELFORMAT_XRGB8888:
            *sdl_format = SDL_PIXELFORMAT_ARGB8888;
            break;
        case SDL_PIXELFORMAT_BGRX8888:
            *sdl_format = SDL_PIXELFORMAT_BGRA8888;
            break;
        case SDL_PIXELFORMAT_RGBX8888:
            *sdl_format = SDL_PIXELFORMAT_RGBA8888;
            break;
        case SDL_PIXELFORMAT_XBGR8888:
            *sdl_format = SDL_PIXELFORMAT_ABGR8888;
            break;
        default:
            break;
        }
    }

    return true;
}

若直接使用轉換後的 SDL_PIXELFORMAT_XRGB8888 建立鼠標平面紋理，螢幕上的鼠標會變成不透明黑色方塊：

因此視窗後端把「資源格式的通道佈局」和「鼠標平面需要 alpha」分開處理：sdl_plane_info_get_sdl_format() 會先把 virtio-gpu 格式轉成對應的 SDL 格式，若目前的平面是鼠標平面且轉出來的是 XRGB/XBGR/BGRX/RGBX，就切到相同位元組佈局的支援 alpha 的 SDL 格式

建立紋理時，若該平面設有 alpha_blend，才會啟用 SDL_BLENDMODE_BLEND。 目前 semu 只有把鼠標平面的 alpha_blend 設為 true，主平面不啟用 blending：

static SDL_Texture *sdl_plane_info_create_texture(
    SDL_Renderer *renderer,
    const struct sdl_plane_info *plane,
    const struct vgpu_display_cpu_payload *frame,
    uint32_t sdl_format)
{
    SDL_Texture *texture =
        SDL_CreateTexture(renderer, sdl_format, SDL_TEXTUREACCESS_STREAMING,
                          frame->width, frame->height);
    ...

    if (plane->alpha_blend) {
        if (SDL_SetTextureBlendMode(texture, SDL_BLENDMODE_BLEND) < 0) {
            ...
        }
    }

    return texture;
}

原因

guest 驅動送來的鼠標資源格式是 VIRTIO_GPU_FORMAT_B8G8R8X8_UNORM，對應到 SDL_PIXELFORMAT_XRGB8888

由於 SDL 的 X 系列格式沒有 alpha 通道，因此第四個位元組會被視為 padding，進而遺失了透明的語意，所有像素都會以「不透明」的方式顯示。 鼠標圖像的透明背景區域中，alpha 位元組通常會被設為 0x00（透明），但 RGB 三個位元組同時為 0x00 的話卻是代表黑色，因此當 alpha 被忽略時，這些像素就會以黑色方塊的形式呈現出來：

格式	SDL 如何讀第 4 個位元組	透明區域常見內容	結果
SDL_PIXELFORMAT_ARGB8888	alpha 通道	A=0x00（且常見 RGB=0x00）	鼠標正常
SDL_PIXELFORMAT_XRGB8888	忽略（padding）	A=0x00 被忽略（RGB=0x00 仍生效）	全不透明 → 黑色方塊

XRGB8888 的來源：dumb buffer

前面有提到，2D 路徑下絕大部分都是走 dumb buffer 路徑，因此資源的格式是在 dumb buffer 建立時就決定的。 virtio_gpu_mode_dumb_create() 中（virtgpu_gem.c:78）：

int virtio_gpu_mode_dumb_create(struct drm_file *file_priv,
                                struct drm_device *dev,
                                struct drm_mode_create_dumb *args)
{
    ...
    params.format = virtio_gpu_translate_format(DRM_FORMAT_HOST_XRGB8888);
    ...
}

DRM_FORMAT_HOST_XRGB8888 在 little-endian 下會展開為 DRM_FORMAT_XRGB8888，在 big-endian 下則展開為 DRM_FORMAT_BGRX8888。 semu 模擬的是 RISC-V（little-endian），因此會展開為 DRM_FORMAT_XRGB8888

接著其會透過 virtio_gpu_translate_format() 轉為 VIRTIO_GPU_FORMAT_B8G8R8X8_UNORM（virtgpu_plane.c:50-52）。 從這裡你可以看到所有 dumb buffer 的格式都會被寫死為 B8G8R8X8_UNORM，不管這個 buffer 之後是被用在主平面還是鼠標平面都一樣

Tips

這邊只討論 VIRTIO_GPU_CMD_RESOURCE_CREATE_2D 的路徑。 blob 資源路徑之後會另外調整

到達 semu 的裝置端後，如果我們直接將 B8G8R8X8_UNORM 轉為 SDL_PIXELFORMAT_XRGB8888，由於這是無 alpha 的格式，就會引發黑色方塊問題。 因此目前 window-sw.c 建立鼠標平面紋理時會把 B8G8R8X8_UNORM 對應到支援 alpha 的 SDL_PIXELFORMAT_ARGB8888，讓同一個 32 位元排列方式內的最高位元組作為 alpha。 這個處理只套在 plane->alpha_blend 的鼠標平面，主平面仍照資源格式使用無 alpha 的 XRGB 紋理

KMS plane、DRM framebuffer、GEM object、virtio-gpu object 與 virtio-gpu 2D resource 的關係

在看 kernel 內部是怎麼儲存格式的之前，我們要先理解一下 linux graphic stack 裡面一些資料結構之間的關係，我們在問題一裡面有先看過 App 和 Window system 在這當中的角色了，這邊要看的則是 linux kernel 裡面對於 frame data 相關的管理資訊

按照呼叫順序，這會從 KMS plane 的初始化開始，接著建立 GEM object 與 virtio-gpu object，再用 resource_id 建立 semu 的 vgpu_sw_resource_2d。 等 user-space 要把 buffer 接進顯示管線時，DRM framebuffer 會引用 GEM object，KMS plane state 再接著引用 DRM framebuffer

這幾個步驟分別由 driver 初始化、user-space ioctl 與 atomic commit 觸發。 其中送到 semu 的 create / attach / flush / cursor command 如前所述，會先進到 virtqueue 再由 semu 的 virtio-gpu backend 處理

1. virtio-gpu driver probe 後會進入 modeset 初始化，路徑是 virtio_gpu_probe() ⭢ virtio_gpu_init() ⭢ virtio_gpu_modeset_init() ⭢ vgdev_output_init()。 vgdev_output_init() 會呼叫 virtio_gpu_plane_init() 建立 primary plane 與 cursor plane。 這兩個 plane 都是 DRM core 的 struct drm_plane，會再由 drm_crtc_init_with_planes() 掛到對應的 CRTC 上。 對 atomic driver 來說，struct drm_plane 會透過 struct drm_plane_state 保存目前接上的 framebuffer：

   struct drm_plane {
       ...
       struct drm_plane_state *state;
   };

   struct drm_plane_state {
       struct drm_plane *plane;
       struct drm_crtc *crtc;
       struct drm_framebuffer *fb;
       ...
   };

   展開呼叫流程圖

   Linux virtio-gpu modeset：建立 KMS plane
   ========================================
   [virtgpu_display.c:274] vgdev_output_init()
     │
     ├─ [virtgpu_plane.c:576] virtio_gpu_plane_init(DRM_PLANE_TYPE_PRIMARY)
     │    └─ drmm_universal_plane_alloc(..., struct drm_plane, ...)
     │         建立 primary struct drm_plane
     │
     ├─ [virtgpu_plane.c:576] virtio_gpu_plane_init(DRM_PLANE_TYPE_CURSOR)
     │    └─ drmm_universal_plane_alloc(..., struct drm_plane, ...)
     │         建立 cursor struct drm_plane
     │
     └─ [virtgpu_display.c:297] drm_crtc_init_with_planes(dev, crtc, primary, cursor, ...)
           將 primary / cursor plane 掛到同一個 CRTC

2. user-space 透過 DRM_IOCTL_MODE_CREATE_DUMB 建立 dumb buffer 時，DRM core 會進入 drm_mode_create_dumb_ioctl()，再呼叫 virtio_gpu_mode_dumb_create() ⭢ virtio_gpu_gem_create() ⭢ virtio_gpu_object_create() ⭢ drm_gem_shmem_create()，這會建立 struct drm_gem_shmem_object，其 base 是 struct drm_gem_object。 virtio-gpu 的 struct virtio_gpu_object 會再把這個 shmem GEM object 放在自己的 base 欄位，並用 hw_res_handle 保存 virtio-gpu resource_id：

   struct virtio_gpu_object {
       struct drm_gem_shmem_object base;
       struct sg_table *sgt;
       uint32_t hw_res_handle;
       bool dumb;
       bool created;
       bool attached;
       ...
   };

   #define gem_to_virtio_gpu_obj(gobj) \
       container_of((gobj), struct virtio_gpu_object, base.base)

3. 這一步接在第 2 步的 virtio_gpu_object_create() 內。 建完 virtio_gpu_object 後，他會再呼叫 virtio_gpu_resource_id_get() 以取得 resource_id，把它放進 bo->hw_res_handle。 接著呼叫 virtio_gpu_cmd_create_resource() 把 bo->hw_res_handle 寫進 virtio-gpu command。 semu 的 vgpu_sw_resource_create_2d_handler() 收到同一個 resource_id 後，會建立 struct vgpu_sw_resource_2d 並放進 g_vgpu_sw_res_2d_list。 virtio_gpu_object_attach() 之後會再用同一個 obj->hw_res_handle 送出 RESOURCE_ATTACH_BACKING

   展開呼叫流程圖

   Linux virtio-gpu dumb buffer：GEM object、virtio-gpu object 與 2D resource
   =========================================================================
   [virtgpu_gem.c:61] virtio_gpu_mode_dumb_create()
     │
     └─ [virtgpu_gem.c:90] virtio_gpu_gem_create(...)
         │
         ├─ [virtgpu_gem.c:42] virtio_gpu_object_create(vgdev, params, &obj, NULL)
         │    │
         │    ├─ [virtgpu_object.c:218] drm_gem_shmem_create(vgdev->ddev, params->size)
         │    │    建立 struct drm_gem_shmem_object / struct drm_gem_object
         │    │
         │    ├─ [virtgpu_object.c:221] gem_to_virtio_gpu_obj(&shmem_obj->base)
         │    │    取回外層 struct virtio_gpu_object
         │    │
         │    ├─ [virtgpu_object.c:223] virtio_gpu_resource_id_get(vgdev, &bo->hw_res_handle)
         │    │    將 resource_id 記在 bo->hw_res_handle
         │    │
         │    ├─ [virtgpu_object.c:256] virtio_gpu_cmd_create_resource(vgdev, bo, ...)
         │    │    └─ [virtgpu_vq.c:608] cmd_p->resource_id = bo->hw_res_handle
         │    │         送給裝置端，建立同一個 resource_id 的 2D 資源
         │    │
         │    └─ [virtgpu_object.c:258] virtio_gpu_object_attach(vgdev, bo, ents, nents)
         │         └─ [virtgpu_vq.c:1277] virtio_gpu_cmd_resource_attach_backing(vgdev, obj->hw_res_handle, ...)
         │              把 backing pages 接到同一個 resource_id
         │
         └─ [virtgpu_gem.c:46] drm_gem_handle_create(file, &obj->base.base, &handle)
               將 GEM object 轉成 user-space 可持有的 GEM handle

   guest / device 邊界
     │
     └─ [virtio-gpu-sw.c:372] vgpu_sw_resource_create_2d_handler()
         ├─ [virtio-gpu-sw.c:442] calloc(1, sizeof(*res_2d))
         ├─ [virtio-gpu-sw.c:451] res_2d->resource_id = request->resource_id
         └─ [virtio-gpu-sw.c:555] list_push(&res_2d->list, &g_vgpu_sw_res_2d_list)

4. user-space 將 GEM handle 交給 KMS framebuffer create 路徑時，會觸發 DRM framebuffer 的建立。 一般 primary plane / front buffer 的顯示路徑會從 DRM_IOCTL_MODE_ADDFB2 進入

   cursor 的路徑則會從 DRM_IOCTL_MODE_CURSOR2 / DRM_IOCTL_MODE_CURSOR 進入，這底下會由 drm_mode_cursor_universal() 呼叫 drm_internal_framebuffer_create()。 virtio-gpu driver 的 virtio_gpu_user_framebuffer_create() 會先用 drm_gem_object_lookup() 從 GEM handle 找回 struct drm_gem_object，再配置 struct virtio_gpu_framebuffer。 這個 virtio-gpu framebuffer 內含 DRM core 的 struct drm_framebuffer，而 struct drm_framebuffer 會用 obj[] 引用底下的 GEM object：

   struct virtio_gpu_framebuffer {
       struct drm_framebuffer base;
       struct virtio_gpu_fence *fence;
   };

   struct drm_framebuffer {
       ...
       struct drm_gem_object *obj[...];
   };

   virtio_gpu_framebuffer_init() 會把查回來的 GEM object 寫進 vgfb->base.obj[0]，再呼叫 drm_framebuffer_init() 初始化 vgfb->base

   展開呼叫流程圖

   Linux virtio-gpu framebuffer：DRM framebuffer 引用 GEM object
   =============================================================
   [virtgpu_display.c:353] virtio_gpu_mode_funcs.fb_create = virtio_gpu_user_framebuffer_create
     │
     └─ [virtgpu_display.c:319] virtio_gpu_user_framebuffer_create(dev, file_priv, info, mode_cmd)
         │
         ├─ [virtgpu_display.c:333] drm_gem_object_lookup(file_priv, mode_cmd->handles[0])
         │    用 user-space GEM handle 找回 struct drm_gem_object
         │
         └─ [virtgpu_display.c:343] virtio_gpu_framebuffer_init(dev, virtio_gpu_fb, info, mode_cmd, obj)
               │
               ├─ [virtgpu_display.c:79] vgfb->base.obj[0] = obj
               │    DRM framebuffer 引用這個 GEM object
               │
               └─ [virtgpu_display.c:83] drm_framebuffer_init(dev, &vgfb->base, ...)
                   初始化內嵌的 struct drm_framebuffer

5. KMS plane update 發生在 user-space 要把 DRM framebuffer 顯示到 plane 上，或更新 cursor 位置、plane 位置與大小時

   在我們目前關心的 cursor 情況下，這會由 drm_mode_cursor_universal() 呼叫 __setplane_atomic()。 在 virtio-gpu 中，由於 struct drm_plane_funcs.update_plane 指到 drm_atomic_helper_update_plane()，所以 __setplane_atomic() 會接著呼叫這個 helper

   drm_atomic_helper_update_plane() 會取得 struct drm_plane_state，呼叫 drm_atomic_set_fb_for_plane()，並由 drm_framebuffer_assign(&plane_state->fb, fb) 建立 plane_state->fb ⭢ struct drm_framebuffer 這條關係：

   plane_state = drm_atomic_get_plane_state(state, plane);
   drm_atomic_set_crtc_for_plane(plane_state, crtc);
   drm_atomic_set_fb_for_plane(plane_state, fb);

   void drm_atomic_set_fb_for_plane(struct drm_plane_state *plane_state,
                                     struct drm_framebuffer *fb)
   {
       drm_framebuffer_assign(&plane_state->fb, fb);
   }

   展開呼叫流程圖

   Linux KMS plane update：plane state 引用 DRM framebuffer
   =======================================================
   [virtgpu_plane.c:91] virtio_gpu_plane_funcs.update_plane = drm_atomic_helper_update_plane
     │
     └─ [drm_atomic_helper.c:3398] drm_atomic_helper_update_plane(plane, crtc, fb, ...)
         │
         ├─ [drm_atomic_helper.c:3412] drm_atomic_get_plane_state(state, plane)
         │    取得 struct drm_plane_state
         │
         ├─ [drm_atomic_helper.c:3422] drm_atomic_set_crtc_for_plane(plane_state, crtc)
         │    設定 plane_state->crtc
         │
         └─ [drm_atomic_helper.c:3425] drm_atomic_set_fb_for_plane(plane_state, fb)
               └─ [drm_atomic_uapi.c:257] drm_framebuffer_assign(&plane_state->fb, fb)
                   設定 plane_state->fb

6. atomic commit 套用 plane state 時，會呼叫 virtio-gpu 的 plane update callback。

   在我們目前關心的 cursor 情況下，這會由 drm_atomic_helper_update_plane() 繼續呼叫 drm_atomic_commit()，再進入 virtio_gpu_cursor_plane_update()

   之後當中的 TRANSFER_TO_HOST_2D、SET_SCANOUT 與 RESOURCE_FLUSH 等操作會沿著 struct drm_plane ⭢ struct drm_plane_state ⭢ struct drm_framebuffer ⭢ struct drm_gem_object ⭢ struct virtio_gpu_object 找回 hw_res_handle。 以 virtio_gpu_resource_flush() 為例，flush 時會從 plane->state->fb 取回 DRM framebuffer，再從 vgfb->base.obj[0] 取回 GEM object，最後用 bo->hw_res_handle 送出 virtio-gpu command

   展開呼叫流程圖

   Linux virtio-gpu RESOURCE_FLUSH：從 KMS plane 找回 resource_id
   ==============================================================
   [virtgpu_plane.c:232] virtio_gpu_primary_plane_update()
     │
     ├─ [virtgpu_plane.c:260] drm_atomic_helper_damage_merged(old_state, plane->state, &rect)
     │    從 struct drm_plane_state 合併 damage rect
     │
     ├─ [virtgpu_plane.c:263] gem_to_virtio_gpu_obj(plane->state->fb->obj[0])
     │    從 plane->state->fb 取出 obj[0]，轉回 struct virtio_gpu_object
     │
     └─ [virtgpu_plane.c:301] virtio_gpu_resource_flush(plane, rect...)
         │
         ├─ [virtgpu_plane.c:208] to_virtio_gpu_framebuffer(plane->state->fb)
         │    將 struct drm_framebuffer 轉回 struct virtio_gpu_framebuffer
         │
         ├─ [virtgpu_plane.c:210] gem_to_virtio_gpu_obj(vgfb->base.obj[0])
         │    從 DRM framebuffer 引用的 GEM object 取回 struct virtio_gpu_object
         │
         ├─ 若 vgplane_st->fence 存在
         │    └─ [virtgpu_plane.c:219] virtio_gpu_cmd_resource_flush(..., bo->hw_res_handle, ..., vgplane_st->fence)
         │
         └─ 若 vgplane_st->fence 不存在
               └─ [virtgpu_plane.c:226] virtio_gpu_cmd_resource_flush(..., bo->hw_res_handle, NULL, NULL)
                   │
                   └─ [virtgpu_vq.c:693] virtio_gpu_cmd_resource_flush(resource_id, ...)
                         ├─ [virtgpu_vq.c:707] cmd_p->hdr.type = VIRTIO_GPU_CMD_RESOURCE_FLUSH
                         ├─ [virtgpu_vq.c:708] cmd_p->resource_id = resource_id
                         └─ [virtgpu_vq.c:714] virtio_gpu_queue_fenced_ctrl_buffer(vgdev, vbuf, fence)

整體的關係圖大概會像這樣：

struct drm_plane
  └─ state -> struct drm_plane_state
       └─ fb -> struct drm_framebuffer
            └─ obj[0] -> struct drm_gem_object
                 │
                 │ gem_to_virtio_gpu_obj()
                 ↓
               struct virtio_gpu_object
                 ├─ base -> struct drm_gem_shmem_object -> struct drm_gem_object
                 └─ hw_res_handle = virtio-gpu resource_id
                      │
                      │ virtio-gpu command
                      ↓
                    semu vgpu_sw_resource_2d
                      └─ resource_id

Dumb buffer、DRM framebuffer 與平面格式的關係

前一節先把物件關係拆開了，接著回到本節要討論的格式問題。 格式資訊在整個過程中存在於兩個地方：

1. DRM framebuffer
2. semu 內的 virtio-gpu 資源
   • guest Linux 建立資源時，格式資訊也會短暫存在於 struct virtio_gpu_object_params 內，用來當作參數傳遞，離開函式後就不存在了

本節問題的根因在於：建立 virtio-gpu 資源時宣告的格式被寫死成 XRGB8888。 因此儘管上層的 cursor ioctl 建 DRM framebuffer 時正確填入 ARGB8888，semu 也收不到這個資訊

具體的流程如下：

1. modeset 初始化時，vgdev_output_init() 會呼叫 virtio_gpu_plane_init() 建立 KMS plane。 主平面註冊 XRGB8888，鼠標平面註冊 ARGB8888。 這份清單之後會用來檢查接到該 plane 的 DRM framebuffer format

   註冊鼠標平面格式
   =====================
   [virtgpu_display.c:274] vgdev_output_init()
     │
     ├─ 建立主平面
     │    └─ [virtgpu_plane.c:576] virtio_gpu_plane_init(DRM_PLANE_TYPE_PRIMARY)
     │         ├─ formats = virtio_gpu_formats
     │         └─ 註冊 {DRM_FORMAT_HOST_XRGB8888}
     ├─ 建立鼠標平面
     │    └─ [virtgpu_plane.c:576] virtio_gpu_plane_init(DRM_PLANE_TYPE_CURSOR)
     │         ├─ formats = virtio_gpu_cursor_formats
     │         └─ 註冊 {DRM_FORMAT_HOST_ARGB8888}
     └─ drm_crtc_init_with_planes(dev, crtc, primary, cursor, ...)
         └─ format 清單供後續 plane update 檢查 DRM framebuffer format

2. user-space 透過 GBM / libdrm 建立 cursor BO 時，會送出 DRM_IOCTL_MODE_CREATE_DUMB。 這個 ioctl 底下會對應到 DRM core 的 drm_mode_create_dumb_ioctl()，其會呼叫目前 driver 註冊的 dumb_create callback。 在 virtio-gpu 中，這個 callback 一樣是 virtio_gpu_mode_dumb_create()，其中 params.format 會被填成 DRM_FORMAT_HOST_XRGB8888 對應的 VIRTIO_GPU_FORMAT_B8G8R8X8_UNORM。 semu 收到 VIRTIO_GPU_CMD_RESOURCE_CREATE_2D 時，會把這個 format 記在自己的 2D virtio-gpu 資源中

3. Xorg modesetting 設定 cursor image 時，會呼叫 libdrm 的 drmModeSetCursor2()，把 cursor GEM object 的 GEM handle 交給 kernel。 這個 libdrm wrapper 底下送出的 ioctl 是 DRM_IOCTL_MODE_CURSOR2，kernel 端會進入 drm_mode_cursor2_ioctl()

   但如果 drmModeSetCursor2() 回傳 -EINVAL，則 Xorg modesetting 會 fallback 到 drmModeSetCursor()，這底下對應到 DRM_IOCTL_MODE_CURSOR 與 drm_mode_cursor_ioctl()

   兩條 ioctl 路徑都會進入 drm_mode_cursor_common()，再走到 drm_mode_cursor_universal()。 其會建立 fbreq，並將 fbreq.pixel_format 設為 DRM_FORMAT_ARGB8888

4. drm_mode_cursor_universal() 接著呼叫 drm_internal_framebuffer_create()。 這個 helper 會透過 dev->mode_config.funcs->fb_create 呼叫 driver 的 framebuffer create callback。 在 virtio-gpu 中，這個 callback 是 virtio_gpu_user_framebuffer_create()。 它能接受 XRGB8888 或 ARGB8888 的 DRM framebuffer format，並藉由 GEM handle 找回 GEM object，再用 virtio_gpu_framebuffer_init() 將 GEM object 掛到 DRM framebuffer 上

5. drm_mode_cursor_universal() 建好 DRM framebuffer 後，會把它交給 __setplane_atomic() 更新 cursor plane。 這個更新流程會先在 __setplane_check() 內呼叫 drm_plane_has_format()，後續進入 drm_atomic_helper_update_plane() / drm_atomic_commit() 時，也會在 drm_atomic_plane_check() 再呼叫一次 drm_plane_has_format()

   這兩次檢查都會拿 DRM framebuffer 的 fb->format->format 去比對第一步註冊的 plane->format_types[]。 cursor plane 的 format_types[] 接受 ARGB8888，而 cursor ioctl 建出的 DRM framebuffer format 也是 ARGB8888，所以這一關會過檢查。 此時 semu 內的 2D virtio-gpu 資源 format 仍是第二步建立資源時收到的 VIRTIO_GPU_FORMAT_B8G8R8X8_UNORM

具體的呼叫流程圖如下：

展開呼叫流程圖

鼠標資源格式、DRM framebuffer format 與 SDL 算繪路徑
=================================================
guest user-space（例如 Xorg modesetting 這類 KMS client）
  ↓
ioctl(fd, DRM_IOCTL_MODE_CREATE_DUMB, &args)
  ↓

guest kernel：DRM core dispatch
=================================================
[drm_dumb_buffers.c:230] drm_mode_create_dumb_ioctl()
  │
  │  // DRM core 呼叫目前 DRM driver 的 dumb_create callback
  │  driver->dumb_create(file, dev, args)
  ↓

guest kernel：virtio-gpu driver 建立 GEM object 與 virtio-gpu 資源
=================================================
[virtgpu_gem.c:61] virtio_gpu_mode_dumb_create()
  │
  │  params.format = virtio_gpu_translate_format(DRM_FORMAT_HOST_XRGB8888);
  │  //                                          ^^^^^^^^^^^^^^^^^^^^^^^^
  │  //                                          硬編碼 XRGB，不分主平面/鼠標平面
  │  params.width = args->width;
  │  params.height = args->height;
  │  params.dumb = true;
  │
  │  virtio_gpu_gem_create(file_priv, dev, &params, &gobj, &args->handle);
  ↓
[virtgpu_gem.c:31] virtio_gpu_gem_create()
  │
  │  virtio_gpu_object_create(vgdev, params, &obj, NULL);
  ↓
[virtgpu_object.c:203] virtio_gpu_object_create()
  │
  │  // 在 semu 組態下 params->blob == false、params->virgl == false
  │  // 若裝置宣告 RESOURCE_BLOB 且沒有 virgl，目前 Linux 會改走 blob 路徑
  │
  │  // 送 RESOURCE_CREATE_2D 命令
  │  virtio_gpu_cmd_create_resource(vgdev, bo, params, objs, fence);
  │  virtio_gpu_object_attach(vgdev, bo, ents, nents);
  ↓
[virtgpu_vq.c:594] virtio_gpu_cmd_create_resource()
  │
  │  cmd_p->hdr.type = VIRTIO_GPU_CMD_RESOURCE_CREATE_2D;
  │  cmd_p->format = params->format;   // ← B8G8R8X8_UNORM（來自 dumb_create 硬編碼）
  │  cmd_p->width = params->width;
  │  cmd_p->height = params->height;
  │
  │  virtio_gpu_queue_fenced_ctrl_buffer(vgdev, vbuf, fence);
  ↓

-------------------------------------------------
非同步觸發條件：guest 通知 controlq 後，semu 從 virtqueue 取出 RESOURCE_CREATE_2D
  ↓
semu controlq 命令分派
=================================================
[virtio-gpu.c:608] virtio_gpu_desc_handler()
  │
  └─ case VIRTIO_GPU_CMD_RESOURCE_CREATE_2D
       ↓
[virtio-gpu-sw.c:372] vgpu_sw_resource_create_2d_handler()
  │
  │  res_2d->format = request->format;   // ← B8G8R8X8_UNORM
  │  res_2d->width = request->width;
  │  res_2d->height = request->height;
  │  res_2d->image = calloc(...);
  │
  └─ 格式被原樣存入資源，後續鼠標 payload 也會帶著這個格式
  ↓

controlq 資源資料路徑
=================================================
guest 另外送 RESOURCE_ATTACH_BACKING / TRANSFER_TO_HOST_2D
  ↓
RESOURCE_ATTACH_BACKING 建立 backing，TRANSFER_TO_HOST_2D 將 guest 記憶體中的像素複製到同一個 res_2d->image
  │
  └─ 這兩條命令不改變 res_2d->format

Xorg modesetting：硬體鼠標 user-space 入口
=================================================
  ├─ 設定 cursor image
  │    ↓
  │  [drmmode_display.c:1905] drmmode_load_cursor_argb_check()
  │    ├─ drmmode_paint_cursor(...)
  │    │    └─ 將 X server 的 ARGB cursor glyph 寫進 drmmode_crtc->cursor.bo
  │    │
  │    └─ 若 cursor 已經顯示：
  │         [drmmode_display.c:1645] drmmode_set_cursor()
  │           ├─ handle = gbm_bo_get_handle(drmmode_crtc->cursor.bo).u32;
  │           ├─ drmModeSetCursor2(..., handle, width, height, hot_x, hot_y);
  │           └─ 若 drmModeSetCursor2() 回 -EINVAL：
  │                drmModeSetCursor(..., handle, width, height);
  │
  ├─ 顯示 cursor
  │    ↓
  │  [drmmode_display.c:1994] drmmode_show_cursor()
  │    └─ [drmmode_display.c:1645] drmmode_set_cursor()
  │         ├─ handle = gbm_bo_get_handle(drmmode_crtc->cursor.bo).u32;
  │         └─ drmModeSetCursor2(..., handle, width, height, hot_x, hot_y);
  │
  └─ 移動 cursor
       ↓
     [drmmode_display.c:1631] drmmode_set_cursor_position()
       └─ drmModeMoveCursor(fd, crtc_id, x, y);
  ↓

guest kernel：cursor ioctl 進入 universal cursor plane
=================================================
DRM_IOCTL_MODE_CURSOR2 / DRM_IOCTL_MODE_CURSOR
  │
  ├─ DRM_IOCTL_MODE_CURSOR2：設定 cursor image 與 hotspot
  │    └─ [drm_plane.c:1373] drm_mode_cursor2_ioctl()
  │         └─ drm_mode_cursor_common()
  │
  └─ DRM_IOCTL_MODE_CURSOR：fallback 設定 cursor image，或移動 cursor
       └─ [drm_plane.c:1356] drm_mode_cursor_ioctl()
            └─ drm_mode_cursor_common()
       ↓
[drm_plane.c:1276] drm_mode_cursor_common()
  │
  └─ 若 crtc->cursor 存在，呼叫 universal cursor plane 路徑
       ↓
[drm_plane.c:1187] drm_mode_cursor_universal()
  │
  ├─ 若 req->flags 包含 DRM_MODE_CURSOR_BO：
  │    ├─ fbreq.pixel_format = DRM_FORMAT_ARGB8888;
  │    ├─ fbreq.pitches = { req->width * 4 };
  │    ├─ fbreq.handles = { req->handle };
  │    └─ [drm_framebuffer.c:260] drm_internal_framebuffer_create(dev, &fbreq, file_priv)
  │         ↓
  │       [virtgpu_display.c:319] virtio_gpu_user_framebuffer_create()
  │         └─ 建立 internal DRM framebuffer wrapper，不改變底層資源格式
  │
  ├─ 若 req->flags 包含 DRM_MODE_CURSOR_MOVE：
  │    ├─ crtc_x = req->x;
  │    └─ crtc_y = req->y;
  │
  └─ 若 drm_drv_uses_atomic_modeset(dev)：
       [drm_plane.c:1255] __setplane_atomic(...)
  ↓

guest kernel：檢查並更新鼠標平面的 atomic 狀態
=================================================
[drm_atomic.c:703] drm_atomic_plane_check()
  │
  │  // 檢查 DRM framebuffer format 是否被此平面支援
  │  drm_plane_has_format(plane, fb->format->format, fb->modifier);
  ↓
[drm_plane.c:916] drm_plane_has_format()
  │
  │  // 走訪 plane->format_types[]（來自 virtio_gpu_plane_init 註冊的清單）
  │  for (i = 0; i < plane->format_count; i++) {
  │      if (format == plane->format_types[i])  // ARGB8888 == ARGB8888
  │          break;
  │  }
  │  // ✓ 檢查成功（DRM framebuffer format = ARGB8888 在鼠標平面的清單中）
  │  // 注意這裡檢查的是 DRM framebuffer format
  ↓
[virtgpu_plane.c:425] virtio_gpu_cursor_plane_update()
  │
  │  vgfb = to_virtio_gpu_framebuffer(plane->state->fb);
  │  bo = gem_to_virtio_gpu_obj(vgfb->base.obj[0]);
  │  handle = bo->hw_res_handle;
  │
  ├─ 若 bo->dumb 且 framebuffer 改變：
  │    ├─ // 送 TRANSFER_TO_HOST_2D 命令
  │    ├─ virtio_gpu_cmd_transfer_to_host_2d(...);
  │    ├─ virtio_gpu_notify(vgdev);
  │    └─ dma_fence_wait(...);
  │
  ├─ 若 framebuffer 改變：
  │    ├─ // UPDATE_CURSOR 只帶 resource_id、hotspot 與座標，不帶 format
  │    ├─ output->cursor.hdr.type = VIRTIO_GPU_CMD_UPDATE_CURSOR;
  │    ├─ output->cursor.resource_id = handle;
  │    ├─ output->cursor.hot_x = plane->state->hotspot_x;
  │    └─ output->cursor.hot_y = plane->state->hotspot_y;
  │
  ├─ 若只有位置改變：
  │    └─ output->cursor.hdr.type = VIRTIO_GPU_CMD_MOVE_CURSOR;
  │
  ├─ output->cursor.pos.x = plane->state->crtc_x;
  ├─ output->cursor.pos.y = plane->state->crtc_y;
  ├─ virtio_gpu_cursor_ping(vgdev, output);
  │
  ↓
[virtgpu_vq.c:1296] virtio_gpu_cursor_ping()
  │
  ├─ 透過 cursorq 傳送 UPDATE_CURSOR 或 MOVE_CURSOR
  ↓

virtio_gpu_cursor_ping() 通知 cursorq 後，semu 收到 QueueNotify 並處理鼠標命令
  ↓
semu cursorq 命令分派
=================================================
[virtio-gpu.c:994] virtio_gpu_reg_write()
  ↓
[virtio-gpu.c:738] virtio_gpu_queue_notify_handler()
  ↓
[virtio-gpu.c:608] virtio_gpu_desc_handler()
  │
  ├─ 檢查 UPDATE_CURSOR / MOVE_CURSOR 只能走 cursorq
  │
  ├─ case VIRTIO_GPU_CMD_UPDATE_CURSOR
  │    ↓
  │  [virtio-gpu-sw.c:1151] vgpu_sw_cmd_update_cursor_handler()
  │    │
  │    ├─ 若 cursor->resource_id == 0：
  │    │    ├─ scanout->cursor_resource_id = 0;
  │    │    └─ vgpu_display_publish_cursor_clear(scanout_id);
  │    │
  │    └─ 否則：
  │         ├─ res_2d = vgpu_sw_get_resource_2d(cursor->resource_id);
  │         ├─ payload = [virtio-gpu-sw.c:231] vgpu_sw_create_window_payload(res_2d, NULL, "cursor");
  │         ├─ x = [virtio-gpu-sw.c:1138] vgpu_sw_decode_cursor_coord(cursor->pos.x);
  │         ├─ y = [virtio-gpu-sw.c:1138] vgpu_sw_decode_cursor_coord(cursor->pos.y);
  │         ├─ scanout->cursor_resource_id = cursor->resource_id;
  │         └─ [vgpu-display.c:245] vgpu_display_publish_cursor_set(scanout_id, payload, x, y, hot_x, hot_y);
  │              └─ [vgpu-display.c:126] vgpu_display_push_cmd(&cmd);
  │
  ├─ case VIRTIO_GPU_CMD_MOVE_CURSOR
  │    ↓
  │  [virtio-gpu-sw.c:1256] vgpu_sw_cmd_move_cursor_handler()
  │    ├─ x = [virtio-gpu-sw.c:1138] vgpu_sw_decode_cursor_coord(cursor->pos.x);
  │    ├─ y = [virtio-gpu-sw.c:1138] vgpu_sw_decode_cursor_coord(cursor->pos.y);
  │    └─ [vgpu-display.c:275] vgpu_display_publish_cursor_move(scanout_id, x, y);
  │         └─ [vgpu-display.c:126] vgpu_display_push_cmd(&cmd);
  ↓

-------------------------------------------------
非同步觸發條件：SDL 執行緒下一輪消費 SPSC 顯示佇列
=================================================
[window-sw.c:387] window_drain_display_queue()
  │
  ├─ [vgpu-display.c:174] vgpu_display_pop_cmd(&cmd);
  │
  ├─ case VGPU_DISPLAY_CMD_CURSOR_CLEAR
  │    ├─ 清空 cursor_rect / cursor_hot_x / cursor_hot_y
  │    ├─ sdl_plane_info_reset(&scanout->cursor_plane);
  │    └─ dirty_scanouts[scanout_id] = true;
  │
  ├─ case VGPU_DISPLAY_CMD_CURSOR_SET
  │    ↓
  │  [window-sw.c:337] sdl_scanout_apply_cursor_frame()
  │    ├─ [window-sw.c:313] sdl_cursor_rect_update_position()
  │    │    ├─ cursor_rect.x = x - hot_x;
  │    │    └─ cursor_rect.y = y - hot_y;
  │    │
  │    └─ [window-sw.c:268] sdl_plane_info_update_texture()
  │         ├─ [window-sw.c:201] sdl_plane_info_get_sdl_format()
  │         │    ├─ 先依資源格式轉換：B8G8R8X8_UNORM → SDL_PIXELFORMAT_XRGB8888
  │         │    └─ 鼠標平面設有 alpha_blend，因此 XRGB8888 → ARGB8888
  │         │
  │         ├─ [window-sw.c:243] sdl_plane_info_create_texture()
  │         │    ├─ SDL_CreateTexture(renderer, sdl_format, SDL_TEXTUREACCESS_STREAMING, ...);
  │         │    └─ 若 plane->alpha_blend，呼叫 SDL_SetTextureBlendMode(texture, SDL_BLENDMODE_BLEND);
  │         │
  │         └─ SDL_UpdateTexture(texture, NULL, frame->pixels, frame->stride);
  │
  ├─ case VGPU_DISPLAY_CMD_CURSOR_MOVE
  │    ↓
  │  [window-sw.c:313] sdl_cursor_rect_update_position()
  │    └─ 只更新 cursor_rect，不重傳鼠標像素
  │
  └─ 若這個 scanout 變髒：
       ↓
     [window-sw.c:372] sdl_scanout_render()
       ├─ SDL_RenderCopy(renderer, scanout->primary_plane.texture, NULL, NULL);
       └─ SDL_RenderCopy(renderer, scanout->cursor_plane.texture, NULL, &scanout->cursor_rect);

QEMU 的處理方法

QEMU 的做法很簡單粗暴：鼠標的跨層資料結構沒有資源格式欄位，裝置後端只把 32 位元的鼠標像素複製進 QEMUCursor->data，顯示後端則依 QEMUCursor 的 alpha 語意建立 host 鼠標。 就目前檢查的 2D、GL/virgl 與 rutabaga 裝置後端來看，鼠標資料路徑都沒有回頭讀 virtio-gpu 資源格式

1. QEMU virtio-gpu 架構

QEMU 的 virtio-gpu 實作分為兩層：裝置後端和顯示後端

裝置後端（hw/display/）負責模擬 virtio-gpu 裝置、處理 guest 發來的 virtio 命令。 QEMU 使用 QOM（QEMU Object Model）繼承體系來組織不同的裝置後端：

• virtio-gpu.c：TYPE_VIRTIO_GPU，純 2D 軟體實作。 定義了 VirtIOGPUClass 的虛擬方法表，包括 handle_ctrl、process_cmd、update_cursor_data 等（virtio-gpu.c:1738-1741）。 2D 的命令處理實作也在這個檔案內（virtio_gpu_simple_process_cmd()）
• virtio-gpu-gl.c：TYPE_VIRTIO_GPU_GL，繼承自 TYPE_VIRTIO_GPU（virtio-gpu-gl.c:231-235）。 這是 3D 加速的 QOM class，它覆寫了父類的虛擬方法（virtio-gpu-gl.c:219-224）
• virtio-gpu-virgl.c：定位上更接近 virtio-gpu-gl.c 的命令處理支援檔，不定義獨立的 virtio-gpu 裝置後端 class。 它提供 virtio_gpu_virgl_process_cmd() 給 virtio-gpu-gl.c:221 設定的 vgc->process_cmd 使用。 它只提供 virgl 命令的輔助函式，以及 hostmem 輔助函式的 TypeInfo，沒有獨立的 virtio-gpu class_init，也沒有任何鼠標的處理
• virtio-gpu-rutabaga.c：TYPE_VIRTIO_GPU_RUTABAGA，同樣繼承自 TYPE_VIRTIO_GPU（virtio-gpu-rutabaga.c:1130-1133）

顯示後端（ui/）負責把裝置後端產出的畫面顯示到 host 螢幕。 兩層之間透過 dpy_* API 溝通（如 dpy_cursor_define()），裝置後端傳遞 QEMUCursor 給顯示後端：

• ui/sdl2.c：SDL2
• ui/gtk.c：GTK
• ui/spice-display.c 等 ui/spice*.c：SPICE
• ui/dbus.c：D-Bus

2. 鼠標的跨層流程

鼠標的處理跨越兩層。 當 virtio cursorq 收到 VIRTIO_GPU_CMD_UPDATE_CURSOR 時，會進到 update_cursor()

這個共用入口定義在 virtio-gpu.c，GL 與 rutabaga 子類只 override update_cursor_data，不改入口本身。 關鍵兩步在 virtio-gpu.c:103-106：

vgc->update_cursor_data(g, s, cursor->resource_id);  // (1) 裝置後端取像素資料
dpy_cursor_define(s->con, s->current_cursor);          // (2) 通知 matching display listener

1. vgc->update_cursor_data 是裝置後端的虛擬方法，由各子類各自實作，負責從資源中取出像素資料寫入 QEMUCursor->data
2. dpy_cursor_define() 在 console 可見時走訪已註冊的 DisplayChangeListener，但只通知同一個 console 且實作了 dpy_cursor_define 的 listener

三個裝置後端的 update_cursor_data 實作都把鼠標當成固定的 32 位元像素資料處理，不會去讀取 virtio-gpu 資源格式：

裝置後端	函式	資料來源
2D (virtio-gpu.c)	virtio_gpu_update_cursor_data()	pixman_image_get_data() 或 res->blob
3D/GL (virtio-gpu-gl.c)	virtio_gpu_gl_update_cursor_data()	virgl_renderer_get_cursor_data()
rutabaga	virtio_gpu_rutabaga_update_cursor()	rutabaga_resource_transfer_read()

以 2D 路徑為例（virtio-gpu.c:73-75）：

pixels = s->current_cursor->width * s->current_cursor->height;
memcpy(s->current_cursor->data, data, pixels * sizeof(uint32_t));

3D/GL 路徑（virtio-gpu-gl.c:52-53）完全相同：

pixels = s->current_cursor->width * s->current_cursor->height;
memcpy(s->current_cursor->data, data, pixels * sizeof(uint32_t));

3. QEMUCursor：無 format 欄位

QEMUCursor 結構沒有 format 欄位，註解直接寫死：

/* cursor data format is 32bit RGBA */
typedef struct QEMUCursor {
    uint16_t            width, height;
    int                 hot_x, hot_y;
    int                 refcount;
    uint32_t            data[];
} QEMUCursor;

4. SDL2 後端：硬編碼 ARGB channel mask

sdl_mouse_define() 建立 surface 時硬編碼 ARGB 的 channel masks：

guest_sprite_surface =
    SDL_CreateRGBSurfaceFrom(c->data, c->width, c->height, 32, c->width * 4,
                             0xff0000, 0x00ff00, 0xff, 0xff000000);

這四個 mask 的意義：

• 0x00ff0000：R 在第 16-23 位元
• 0x0000ff00：G 在第 8-15 位元
• 0x000000ff：B 在第 0-7 位元
• 0xff000000：A 在第 24-31 位元（強制有 alpha）

5. GTK 後端：硬編碼 has_alpha=true

gd_cursor_define() 也硬編碼 alpha：

pixbuf = gdk_pixbuf_new_from_data((guchar *)(c->data),
                                  GDK_COLORSPACE_RGB, true, 8, ...);

問題 4：為什麼 virtio-input 的 QueueNotify 幾乎什麼都沒做

現象

前面在 eventq 那節提過，semu 的 virtio_input_reg_write() 對 eventq 的 QueueNotify 不會立刻消費 descriptor。 statusq 則會在 QueueNotify 時被消費：

static bool virtio_input_reg_write(virtio_input_state_t *vinput,
                                   uint32_t addr,
                                   uint32_t value)
{
    ...
    case _(QueueNotify):
        if (value >= ARRAY_SIZE(vinput->queues)) {
            virtio_input_set_fail(vinput);
            return true;
        }
        /* EVENTQ: actual buffer availability is checked lazily in
         * virtio_input_update_eventq() when the next event arrives.
         * STATUSQ: drain LED-state buffers from the guest immediately so
         * the driver's status queue never runs out of available entries.
         */
        if (value == VIRTIO_INPUT_STATUSQ)
            virtio_input_drain_statusq(vinput);
        return true;
    ...
}

eventq 的部分很容易讓人覺得 virtio-input 少了一個 eventq handler。 要理解這點，需要把 eventq 與 statusq 分開看：eventq 是 guest 預先給裝置可寫的 buffer，host 有輸入事件時才消費，statusq 是 guest 主動送出 LED 等狀態，裝置在 kick 時就能消費

Linux kernel 這邊實際怎麼用

Linux 的 virtinput_probe() 是驅動的初始化入口，負責配置 virtio_input 結構、建立 virtqueue、從組態空間讀取裝置名稱與各類事件位元，並向 Linux input 子系統完成登記。 該函式會呼叫 virtinput_init_vqs() 把兩條 virtqueue 建起來：

static int virtinput_probe(struct virtio_device *vdev)
{
  struct virtio_input *vi;
  ...
  vi = kzalloc_obj(*vi);
  if (!vi)
    return -ENOMEM;

  vdev->priv = vi;
  vi->vdev = vdev;
  spin_lock_init(&vi->lock);

  err = virtinput_init_vqs(vi);
  ...
}

Linux 驅動裡的 events 對應 virtio-input eventq，會接到 virtinput_recv_events()。 status 對應 statusq，會接到 virtinput_recv_status()：

static int virtinput_init_vqs(struct virtio_input *vi)
{
    struct virtqueue_info vqs_info[] = {
        { "events", virtinput_recv_events },
        { "status", virtinput_recv_status },
    };
    ...
    vi->evt = vqs[0];
    vi->sts = vqs[1];
}

virtinput_probe() 的尾段會依序呼叫 virtio_device_ready(vdev) 啟用裝置、再透過 input_register_device(vi->idev) 向 Linux input 子系統完成登記、最後預先填入 eventq 的 empty buffer：

static int virtinput_probe(struct virtio_device *vdev)
{
    ...
    virtio_device_ready(vdev);
    vi->ready = true;
    err = input_register_device(vi->idev);
    ...
    virtinput_fill_evt(vi);
    return 0;

err_input_register:
    ...
}

其中 virtinput_fill_evt() 負責把一批空的 virtio_input_event buffer 掛到 eventq，讓裝置在有事件要送時，avail ring 裡會有可寫的 buffer 可以直接填入：

static void virtinput_fill_evt(struct virtio_input *vi)
{
    ...
    for (i = 0; i < size; i++)
        virtinput_queue_evtbuf(vi, &vi->evts[i]);
    virtqueue_kick(vi->evt);
}

其中 virtinput_queue_evtbuf() 是把 buffer 掛進 eventq 的輔助函式

而最後的 virtqueue_kick() 用來表示「我已經放新工作了，通知裝置來看這條 virtqueue」，其會先經過 virtqueue_kick_prepare()，判斷這次是否真的需要通知裝置。 若需要通知，則會再走到 virtqueue_notify()，呼叫底層經由 virtio-mmio 的通知函式 vm_notify() ，這會將「目標 virtqueue 的索引」寫入 VIRTIO_MMIO_QUEUE_NOTIFY 暫存器：

bool virtqueue_kick(struct virtqueue *vq)
{
    if (virtqueue_kick_prepare(vq))
        return virtqueue_notify(vq);
    return true;
}

static bool vm_notify(struct virtqueue *vq)
{
    ...
    writel(vq->index, vm_dev->base + VIRTIO_MMIO_QUEUE_NOTIFY);
    return true;
}

這個通知代表的是「avail ring 更新了，eventq 裡有新的可寫 buffer」。 從 guest 視角來看，這個 kick 的作用只是告知裝置目前 avail ring 的狀態，裝置端不需要消費任何 descriptor 也沒關係

等到裝置把輸入事件填進事件 buffer 並觸發中斷後，virtinput_recv_events() 會被 virtqueue 中斷路徑呼叫。 它的工作是：先用 virtqueue_get_buf() 從 used ring 取出已填好的事件 buffer，再呼叫 input_event() 將事件送進 Linux input core（由 input core 負責分派到 /dev/input/event*），接著把同一塊 buffer 透過 virtinput_queue_evtbuf() 補回 avail ring，維持 buffer pool 不耗盡，最後再 virtqueue_kick(vq) 一次通知裝置：

static void virtinput_recv_events(struct virtqueue *vq)
{
    ...
    while ((event = virtqueue_get_buf(vi->evt, &len)) != NULL) {
        input_event(vi->idev,
                    le16_to_cpu(event->type),
                    le16_to_cpu(event->code),
                    le32_to_cpu(event->value));
        virtinput_queue_evtbuf(vi, event);
    }
    virtqueue_kick(vq);
}

所以 Linux 驅動對 eventq 的重點一直都在維持 buffer pool，通知本身只是在告訴裝置 virtqueue 狀態更新了

statusq 這邊則是另一條路。 virtinput_status() 是 input_dev.event callback 的實作，由 Linux input core 在需要把輸出事件（例如 LED 控制）送回給裝置時呼叫，在 probe 時被指定為 vi->idev->event：

vi->idev->event = virtinput_status;

接著 virtinput_send_status() 負責實際傳送：它用 kzalloc_obj(*stsbuf, GFP_ATOMIC) 配出一個 virtio_input_event，填入事件資料後透過 virtqueue_add_outbuf() 把 buffer 掛進 vi->sts，再呼叫 virtqueue_kick(vi->sts) 通知裝置：

static int virtinput_status(struct input_dev *idev, unsigned int type,
                            unsigned int code, int value)
{
    struct virtio_input *vi = input_get_drvdata(idev);
    return virtinput_send_status(vi, type, code, value);
}

static int virtinput_send_status(struct virtio_input *vi,
                                 u16 type, u16 code, s32 value)
{
    ...
    rc = virtqueue_add_outbuf(vi->sts, sg, 1, stsbuf, GFP_ATOMIC);
    virtqueue_kick(vi->sts);
    ...
}

這一段裡，virtinput_status() 透過 input_get_drvdata() 拿到 vi 指標。 virtqueue_add_outbuf() 是這條 statusq 路徑使用的通用 outbuf API，用來把 guest 的 outbuf（裝置可讀的 descriptor）掛進 avail ring，讓裝置在收到 QueueNotify 後取出狀態事件

具體呼叫流程圖如下：

展開呼叫流程圖

Linux virtio-input 驅動路徑
==============================
[virtio_input.c:222] virtinput_probe()
  │
  ├─ virtinput_init_vqs(vi)
  │    ├─ eventq callback = virtinput_recv_events
  │    └─ statusq callback = virtinput_recv_status
  │
  ├─ virtio_device_ready(vdev)
  ├─ input_register_device(vi->idev)
  │
  └─ [virtio_input.c:207] virtinput_fill_evt()
       │
       ├─ 依 virtqueue_get_vring_size(vi->evt) 預填事件 buffer
       ├─ virtinput_queue_evtbuf(vi, &vi->evts[i])
       │    └─ sg_init_one + virtqueue_add_inbuf_cache_clean
       └─ [virtio_ring.c:3056] virtqueue_kick()
            │
            └─ [virtio_ring.c:3028] virtqueue_notify()
                 └─ [virtio_mmio.c:264] vm_notify()
                      └─ writel(vq->index, VIRTIO_MMIO_QUEUE_NOTIFY)

host 觸發 guest virtio-mmio 中斷後的 eventq 接收
  │
  └─ [virtio_mmio.c:285] vm_interrupt()
       └─ [virtio_ring.c:3229] vring_interrupt()
            └─ eventq callback
                 ↓
               [virtio_input.c:36] virtinput_recv_events()
                 │
                 ├─ [virtio_ring.c:3090] virtqueue_get_buf()
                 ├─ input_event(vi->idev, type, code, value)
                 ├─ virtinput_queue_evtbuf(vi, event)
                 │    └─ 取回後立刻補回 avail ring，維持事件 buffer pool
                 └─ [virtio_ring.c:3056] virtqueue_kick()
                      └─ 通知裝置 eventq 又有新的可寫的 descriptor

Linux input core（LED 狀態改變）
  │
  └─ [virtio_input.c:122] virtinput_status()
       ↓
     [virtio_input.c:63] virtinput_send_status()
       │
       ├─ 配置 statusq outbuf
       ├─ 填入 EV_LED / LED_NUML 等狀態事件
       ├─ virtqueue_add_outbuf(vi->sts, sg, 1, stsbuf, GFP_ATOMIC)
       └─ [virtio_ring.c:3056] virtqueue_kick()
            └─ 告知裝置 statusq 有新的 outbuf 待取

QEMU 的對照

QEMU 把這個差異寫得很直白。 virtio_input_device_realize() 是 VirtIOInput 裝置的實作函式，它透過 virtio_add_queue() 把兩條 virtqueue 直接接到不同的 callback：

vinput->evt = virtio_add_queue(vdev, 64, virtio_input_handle_evt);
vinput->sts = virtio_add_queue(vdev, 64, virtio_input_handle_sts);

eventq 對應的 virtio_input_handle_evt() 是空函式，因為 eventq 是裝置 → guest 的方向，guest 的 QueueNotify 只是告知 avail ring 有新 buffer，QEMU 不需要在這裡消費 descriptor：

static void virtio_input_handle_evt(VirtIODevice *vdev, VirtQueue *vq)
{
    /* nothing */
}

statusq 對應的 virtio_input_handle_sts() 負責消費 statusq 裡的 descriptor：它會逐一取出 guest 送來的輸出事件，讀取資料後交給 class hook handle_status 處理，最後把用完的 descriptor 寫回 used ring 並通知 guest

函式用到三個主要型態。 VirtIOInputClass 是 QOM class object，持有 handle_status 虛擬方法（由子類別覆寫）。 VirtIOInput 是裝置本體。 VirtQueueElement 封裝從 avail ring 取出的 descriptor chain，其中 out_sg 是 guest 寫入的 scatter-gather list（對應 statusq outbuf，即 guest 送來的事件資料）

static void virtio_input_handle_sts(VirtIODevice *vdev, VirtQueue *vq)
{
    VirtIOInputClass *vic = VIRTIO_INPUT_GET_CLASS(vdev);
    VirtIOInput *vinput = VIRTIO_INPUT(vdev);
    virtio_input_event event;
    VirtQueueElement *elem;
    int len;

    for (;;) {
        elem = virtqueue_pop(vinput->sts, sizeof(VirtQueueElement));
        if (!elem) break;

        memset(&event, 0, sizeof(event));
        len = iov_to_buf(elem->out_sg, elem->out_num, 0, &event, sizeof(event));
        if (vic->handle_status) {
            vic->handle_status(vinput, &event);
        }
        virtqueue_push(vinput->sts, elem, len);
        g_free(elem);
    }
    virtio_notify(vdev, vinput->sts);
}

其中：

• virtqueue_pop() 會從 avail ring 取出一個 descriptor chain
• iov_to_buf() 把 out_sg 的資料複製到 host 側的 event 結構
• 呼叫 vic->handle_status 後，virtqueue_push() 把已處理的 element 推進 used ring
• 所有 element 處理完後，virtio_notify() 依 virtqueue 通知條件通知 guest

在 HID 鍵盤那層，VirtIOInputHID 是 VirtIOInput 的子類別，代表符合 HID 規範的輸入裝置（鍵盤、滑鼠、tablet）。 virtio_input_hid_class_init() 是它的 QOM class 初始化函式，負責填入 class vtable，其中就會把 handle_status 覆寫為 virtio_input_hid_handle_status()。 這個函式接到 statusq 事件後，會根據 event->type 分派處理，EV_LED 類別的事件會被轉成 kbd_put_ledstate() 呼叫，更新 host LED 狀態：

static void virtio_input_hid_handle_status(VirtIOInput *vinput,
                                           virtio_input_event *event)
{
    ...
    case EV_LED:
        ...
        kbd_put_ledstate(vhid->ledstate);
        break;
}

這一段正好對照到 semu 目前和 QEMU 的差異：semu 在 statusq QueueNotify 時消費 guest 送來的 LED-state buffer，避免 Linux 驅動的 statusq 耗盡，但沒有等同 QEMU kbd_put_ledstate() 的 host LED 套用路徑

QEMU 送事件的那端也很值得一起看。 virtio_input_send() 會負責往 guest 注入 host 的輸入事件，採用的是批次傳送的策略：每次呼叫先把事件累積到 VirtIOInput 的 queue 陣列，等到收到 EV_SYN / SYN_REPORT 這筆同步事件時才真正嘗試傳送整批事件。 這個設計讓一組相關的輸入事件（例如一次按鍵對應的多個 EV_KEY 加上收尾的 EV_SYN）可以整批送到 guest，而不是一個一個分開傳

傳送前，函式會為本批的每個事件各透過 virtqueue_pop() 從 eventq avail ring 取一個 buffer，若中途發現 buffer 不夠，則會呼叫 virtqueue_unpop() 把已取出的 element 一一放回 avail ring，然後丟棄整批事件並重置 qindex：

void virtio_input_send(VirtIOInput *vinput, virtio_input_event *event)
{
    ...
     /* ... until we see a report sync ... */
    if (event->type != cpu_to_le16(EV_SYN) ||
        event->code != cpu_to_le16(SYN_REPORT)) {
        return;
    }

    /* ... then check available space ... */
    for (i = 0; i < vinput->qindex; i++) {
        elem = virtqueue_pop(vinput->evt, sizeof(VirtQueueElement));
        if (!elem) {
            while (--i >= 0) {
                virtqueue_unpop(vinput->evt, vinput->queue[i].elem, 0);
            }
            vinput->qindex = 0;
            return;
        }
    }
    ...
}

若空間充足，則會使用 iov_from_buf() 把每個事件的資料寫入對應 element 的 in_sg（裝置可寫的 descriptor），然後透過 virtqueue_push() 把 element 推進 used ring，最後呼叫 virtio_notify() 依 virtqueue 通知條件通知 guest 有新的事件可取：

    /* ... and finally pass them to the guest */
    for (i = 0; i < vinput->qindex; i++) {
        elem = vinput->queue[i].elem;
        len = iov_from_buf(elem->in_sg, elem->in_num,
                           0, &vinput->queue[i].event, sizeof(virtio_input_event));
        virtqueue_push(vinput->evt, elem, len);
        g_free(elem);
    }
    virtio_notify(VIRTIO_DEVICE(vinput), vinput->evt);
    vinput->qindex = 0;

這和 semu 內 virtio_input_desc_handler() 的批次語意是一致的

具體呼叫流程圖如下：

展開呼叫流程圖

QEMU virtio-input 事件 / 狀態 virtqueue 路徑
==============================================

QEMU host 輸入事件 callback
==============================================
[virtio-input-hid.c:81] virtio_input_handle_event()
  │
  ├─ EV_KEY / EV_REL / EV_ABS 等一般事件
  │    └─ [virtio-input.c:23] virtio_input_send()
  │         └─ 先累積到 vinput->queue[]
  ↓

host 輸入後端送 EV_SYN / SYN_REPORT 時，QEMU 走 .sync callback
  ↓
QEMU host 輸入同步 callback
==============================================
[virtio-input-hid.c:170] virtio_input_handle_sync()  // .sync callback
  │
  ├─ EV_SYN / SYN_REPORT
  │    └─ [virtio-input.c:23] virtio_input_send()
  │         │
  │         ├─ 逐一 [virtio.c:2030] virtqueue_pop(vinput->evt, ...)
  │         ├─ buffer 不足
  │         │    ├─ [virtio.c:914] virtqueue_unpop()
  │         │    └─ 丟棄本批事件並重置 qindex
  │         └─ buffer 足夠
  │              ├─ [iov.h:42] iov_from_buf()
  │              ├─ [virtio.c:1222] virtqueue_push()
  │              ├─ [virtio.c:2730] virtio_notify()  // 依通知條件通知 guest
  │              └─ vinput->qindex = 0
  ↓

guest statusq QueueNotify 路徑
==============================================
guest 驅動呼叫 virtqueue_kick(vi->sts)
  │
  └─ QEMU virtio 核心觸發 statusq QueueNotify callback
       ↓
     [virtio-input.c:77] virtio_input_handle_sts()
       │
       ├─ [virtio.c:2030] virtqueue_pop(vinput->sts, ...)
       ├─ [iov.h:55] iov_to_buf(elem->out_sg, ...)
       ├─ vic->handle_status(vinput, &event)
       │    └─ [virtio-input-hid.c:209] virtio_input_hid_handle_status()
       │         └─ EV_LED 時更新 vhid->ledstate
       ├─ [virtio.c:1222] virtqueue_push()
       └─ [virtio.c:2730] virtio_notify()  // 依通知條件通知 guest

一些已知的未處理問題

這邊是開發過程中發現的一些 issue，但因為處理起來的成本較高，或是它們觸發的機率很低，而尚未去解的一些 issue。 順便讓 LLM 幫我研究了一下 QEMU 為什麼沒有這樣的問題，並做了簡單的記錄

Issue 1：debug 模式下關閉 SDL 視窗後端會讓關閉流程卡住

問題摘要

在啟用 -g，且 SDL 視窗後端由 SDL 執行緒負責執行 window_main_loop() 的組態下，使用者關閉視窗後，semu 可能不會結束。 只要是「SDL 執行緒跑視窗、虛擬機器執行緒負責執行 guest CPU 與裝置模型」的模型，就會碰到這個 debugger 關閉的問題

目前 SDL 執行緒在 main.c:1970 看到 g_window.window_main_loop 後會建立虛擬機器執行緒，接著在 main.c:1989 進入視窗主迴圈。 視窗關閉後，SDL 執行緒會從 window_main_loop() 返回，但下一步是 main.c:1992 的 pthread_join(emu_thread, NULL)。 因此關閉流程是否能完成，取決於虛擬機器執行緒能不能自己離開 semu_run_debug()

問題在於 semu_run_debug() 裡負責讓 debugger 收發資料的流程有兩個會阻塞的點，但目前關閉 SDL 視窗不會中斷它們。 下面的 mini-gdbstub 行號對應 submodule commit 78b00cdfb1352ca80117832a898919d58d47b53b：

展開呼叫流程圖

semu debug window-close hang 路徑
=================================================

SDL 執行緒
=================================================
[main.c:1933] main()
  ├─ if (g_window.window_main_loop)
  ├─ pthread_create(..., emu_thread_func, &emu)
  ├─ g_window.window_main_loop()
  └─ 使用者關閉 SDL 視窗後返回
       └─ pthread_join(emu_thread, NULL)

虛擬機器執行緒，GDB 尚未連線
=================================================
[main.c:1916] emu_thread_func()
  └─ [main.c:1871] semu_run_debug()
       └─ gdbstub_init(...)
            └─ [mini-gdbstub/src/gdbstub.c:111] conn_init(...)
                 └─ [mini-gdbstub/src/conn.c:80] accept(conn->listen_fd, NULL, NULL)

虛擬機器執行緒，GDB 已連線但 stub 正在等下一個 packet
=================================================
[main.c:1916] emu_thread_func()
  └─ [main.c:1871] semu_run_debug()
       └─ gdbstub_run(...)
            └─ [mini-gdbstub/src/gdbstub.c:690] conn_recv_packet(...)
                 └─ [mini-gdbstub/src/conn.c:98] socket_readable(conn->socket_fd, -1)
                      └─ poll(&pfd, 1, -1)

為什麼目前的關閉路徑沒有解決它

semu_cont() 雖然已經有一段防護了：在 main.c:1822 的 continue loop 中，它會同時檢查 semu_is_interrupt(emu) 與 g_window.window_is_closed()。 如果視窗已經關閉，main.c:1839 會回傳 ACT_SHUTDOWN，讓 gdbstub_run() 乾淨地離開。 但這個防護只在 GDB 已經送出 continue，且 guest 程式碼真的進入 semu_cont() 後才有效

它無法處理兩個更早的阻塞等待：

• GDB 尚未連線時，虛擬機器執行緒仍停在 conn_init() 裡的 accept()
• GDB 已連線但 stub 閒置時，虛擬機器執行緒仍停在 conn_recv_packet() 裡的 poll(-1)

換句話說，現在的關閉訊號停在 SDL/window 層，沒有穿透到 mini-gdbstub 的連線層。 semu 在多執行緒視窗路徑中雖然有 wake pipe，用來叫醒虛擬機器執行緒自己的 poll() 迴圈，但這條 wake pipe 沒有被 conn_init() 或 conn_recv_packet() 一起等待

QEMU 的架構對照

QEMU system-mode gdbstub 的切法不同。 vCPU 執行路徑不需要直接卡在一個私有的阻塞 accept() / poll(-1) 上。 gdbstub 會接到 QEMU 的 chardev 與主事件迴圈

gdbserver_start() 會建立 chardev，然後透過 qemu_chr_fe_set_handlers() 註冊 gdb_chr_receive() 與 gdb_chr_event()。 資料進來時，callback 走 gdb_chr_receive()，逐位元組呼叫 gdb_read_byte()

UI 關閉則走另一條顯式的關閉請求。 以 SDL2 後端為例，QEMU 在 sdl2.c:640-648 處理 SDL_WINDOWEVENT_CLOSE，在允許關閉時呼叫 qemu_system_shutdown_request()，理由為 SHUTDOWN_CAUSE_HOST_UI。 同一檔案的 SDL_QUIT 也走相同的關閉請求

之後 qemu_system_shutdown_request() 設定 shutdown_requested 並呼叫 qemu_notify_event()，主迴圈再於 main_loop_should_exit() 消費這個請求

可以把 QEMU 的相關路徑簡化成這樣：

展開呼叫流程圖

QEMU system gdbstub 與 UI 關閉路徑
=========================================

GDB 收發資料流程
=========================================
[gdbstub/system.c:333] gdbserver_start()
  ├─ qemu_chr_new_noreplay("gdb", ...)
  └─ qemu_chr_fe_set_handlers(...)
       ├─ [gdbstub/system.c:268] gdb_chr_receive()
       │    └─ [gdbstub/system.c:273] gdb_read_byte()
       └─ [gdbstub/system.c:85] gdb_chr_event()
            └─ [gdbstub/system.c:100] vm_stop(RUN_STATE_PAUSED)

SDL window close
=========================================
[ui/sdl2.c:591] handle_windowevent()
  └─ SDL_WINDOWEVENT_CLOSE case
       └─ qemu_system_shutdown_request(SHUTDOWN_CAUSE_HOST_UI)
            └─ [runstate.c:835] qemu_system_shutdown_request()
                 ├─ shutdown_requested = reason
                 └─ qemu_notify_event()

Main loop
=========================================
[runstate.c:881] main_loop_should_exit()
  └─ [runstate.c:892] qemu_shutdown_requested()
       └─ qatomic_xchg(&shutdown_requested, SHUTDOWN_CAUSE_NONE)

因此可以看到，QEMU system-mode 會讓 debugger 收發資料的流程走 chardev callback，UI 視窗關閉則透過 runstate 請求改變 VM 狀態。 相較之下，semu 目前會讓 SDL 執行緒等待虛擬機器執行緒，如果虛擬機器執行緒正卡在私有的 gdbstub socket 上等待資料，SDL 執行緒就無法完成關閉流程

後續可能的修正方向

較完整的修法，是讓 mini-gdbstub 提供明確的 interrupt API，例如 gdbstub_interrupt()，並讓 conn_init() 與 conn_recv_packet() 同時等待 GDB socket 和 interrupt fd。 如果短期不想修改 submodule，另一個 workaround 是在關閉視窗時對虛擬機器執行緒送 signal，讓 accept() / poll() 以 EINTR 返回，再由 gdbstub_init() / gdbstub_run() 明確辨識關閉。 但 signal-based workaround 的語意比較分散，長期仍應把負責讓 debugger 收發資料的流程做成可中斷且可測試的 API

Issue 2：視窗關閉可能蓋掉致命錯誤的結束狀態

問題摘要

Issue 1 是「視窗關閉後虛擬機器執行緒可能停不下來」。 Issue 2 則是另一個關閉生命週期的問題：在 SMP（vm->n_hart > 1）的 SDL threaded window path 中，即使虛擬機器執行緒停下來了，semu 目前仍可能因為 emu->stopped 沒有保存停止原因，而把致命錯誤誤判成正常使用者關閉

在這條 SMP 分支中，emu->stopped 只是一個「要停了」的 bool。 emu_tick_peripherals() 在看到 g_window.window_is_closed() 時，會直接把 emu->stopped 設成 true

另一方面，guest hart 如果遇到致命錯誤，semu_step_chunk() 會先呼叫 vm_error_report(hart)，再回傳 2。 SMP scheduling branch 收到錯誤時，同樣只會把 emu->stopped 設成 true

問題具體發生在清理階段的部分，現在 main.c 的邏輯是：

/* A closed window is a normal user action, not an error. */
#if SEMU_HAS(VIRTIOINPUT) || SEMU_HAS(VIRTIOGPU)
if (emu->stopped && !g_window.window_is_closed())
#else
if (emu->stopped)
#endif
{
    emu->exit_code = 1;
    return;
}

emu->exit_code = 0;
return;

如果致命錯誤已經發生，但使用者也把 SDL 視窗關掉，emu->stopped 仍然只會告訴清理階段「有停止要求」，而 window_is_closed() 又會讓清理階段把這次停止視為正常的關閉狀態。 對外層 CI、script 或 harness 來說，這可能會把本來應該失敗的 VM error 變成正常的結束狀態 0

根本原因

問題在於關閉狀態模型不夠完整，emu->stopped 把至少三種不同語意混在一起：

• 使用者關閉視窗，屬於經由 host 前端關閉的正常行為
• guest 或 hart 執行期間發生致命錯誤，應該讓行程以失敗的狀態結束
• 其他路徑提出停止要求，例如 signal 或內部關閉

只要這些路徑最後都寫成同一個 bool，清理階段就只能事後再用 window_is_closed() 反推停止原因。 但這個反推在「視窗關閉和致命錯誤同時存在」時資訊不足，因此會出錯

展開呼叫流程圖

semu stop-cause conflation
==========================

Window close 路徑
==========================
[main.c:219-276] emu_tick_peripherals()
  └─ if (g_window.window_is_closed())
       └─ emu->stopped = true

致命錯誤路徑
==========================
[main.c:1248-1270] semu_step_chunk()
  └─ 遇到 fatal VM error
       ├─ vm_error_report(hart)
       └─ return 2
            ↓
[main.c:1175-1210] hart_exec_loop()
  └─ if (semu_step_chunk(...))
       └─ emu->stopped = true

Cleanup
==========================
[main.c:1714] semu_run() cleanup
  └─ 檢查 emu->stopped && !g_window.window_is_closed()
       ├─ true  -> emu->exit_code = 1
       └─ false -> emu->exit_code = 0

QEMU 的架構對照

QEMU 擁有 runstate / 關閉原因 / 結束碼的分層架構

ShutdownCause 是 QAPI enum，run-state.json 直接把 host-ui、host-error、host-signal、guest-shutdown、guest-panic 等停止來源拆開。 runstate 層則保留 shutdown_requested 與 shutdown_exit_code，可在 runstate.c:406-409 看到這些欄位

如果某條路徑需要指定行程的結束碼，QEMU 走 qemu_system_shutdown_request_with_code()，先保存 shutdown_exit_code，再提出關閉請求。 主迴圈於 main_loop_should_exit() 收到請求時，會先檢查 shutdown_exit_code != EXIT_SUCCESS，再處理 guest panic 的失敗策略

UI 關閉的原因也在 SDL 事件當下就以 SHUTDOWN_CAUSE_HOST_UI 送進 runstate 層，不需要等清理階段再用「視窗現在是否關閉」反推

後續修正方向

semu 可以參考 QEMU 的資料模型：停止原因應該在發生當下被保存，結束狀態應該是停止原因的結果，而不是清理階段再用前端狀態倒推出來

如此一來就需要把 emu->stopped 拆成「是否要停」與「為什麼停」。 一種直接做法是新增 emu->stop_reason，例如 SEMU_STOP_NONE、SEMU_STOP_HOST_WINDOW_CLOSE、SEMU_STOP_GUEST_FATAL、SEMU_STOP_SIGNAL

寫入 stop reason 時要有明確的優先順序：致命錯誤不能被後續使用者關閉降級成正常結束。 清理階段則只讀 stop_reason 和 exit_code，這樣就不用再透過 window_is_closed() 反推這次停止的原因了

Issue 3：高速滑鼠移動可能讓 virtio-input 鍵盤與點擊長時間延遲

問題摘要

這個問題目前仍成立，只是因為前面引入了 semu_run_chunk() 的加速，所以現在比較看不出這個問題了。 semu 目前已經做了幾個防護：SDL 執行緒接收輸入的部分有 VINPUT_SDL_EVENT_BURST_LIMIT == 64，host 事件還會各自進到對應裝置的 SPSC 輸入佇列，而且虛擬機器執行緒在 virtio_input_drain_host_events() 中會先消費鍵盤事件，再消費滑鼠事件

剩下的問題是幾層行為疊在一起：

single SEI
+ semu PLIC 取出待處理 IRQ 時偏向較大 IRQ ID 的 bug
+ host 輸入消費流程沒有處理上限
+ Linux virtio-input 一路消費到空的循環

它的可觀察結果是：同時啟用 virtio-input 與 virtio-gpu 時，如果 host 持續高速送入滑鼠移動事件，鼠標位置會持續反映使用者的操作，但鍵盤輸入、滑鼠點擊的可見效果，以及部分鼠標更新會一直被延後不被處理，直到滑鼠不再移動為止。 實際可見程度仍取決於 SDL 事件速率、guest 排程、X server 輸入處理，以及 virtio-gpu 顯示/鼠標路徑的成本

根因 1：PLIC 取出待處理 IRQ 時偏向較大的 IRQ ID

semu 目前的 PLIC 沒有優先順序的模型，註解也寫明「32 interrupts, no priority」。 在這個模型下，如果多個中斷來源同時 pending，它們的效果會像是同優先順序一樣。 根據 PLIC 規格，同時 pending 時的選擇規則應該選較低 interrupt ID，但 semu 目前是用 ilog2(candidates) 選位元索引，因此會選最高 pending interrupt ID

這剛好對 virtio-input 不利。 目前 semu 把鍵盤設成 IRQ 7，並把滑鼠設成 IRQ 8。 鍵盤和滑鼠都掛在 supervisor external interrupt 這條路上，兩者同時 pending 時，ilog2(candidates) 會先選 IRQ 8。 發出完成訊號後，如果滑鼠的中斷來源仍然有效，plic_update_interrupts() 就可能會再次把 IRQ 8 放回 pending 集合

展開呼叫流程圖

semu PLIC 取出待處理 IRQ 的路徑
================================

[plic.c:24-60] plic_reg_read()
  └─ claim case
       └─ candidates = plic->ip & plic->ie[context]
            ↓
          *value = ilog2(candidates)
       ├─ candidates 同時包含 IRQ 7 鍵盤
       └─ candidates 同時包含 IRQ 8 滑鼠
            └─ ilog2(...) 回傳 8

根因 2：host 輸入消費流程沒有處理上限或滑鼠移動事件合併

emu_tick_peripherals() 目前在看到 SPSC 輸入佇列可能有待處理工作時，會呼叫 virtio_input_drain_host_events()。 這個函式目前的設計是一直消費到各裝置的 SPSC 輸入佇列為空

內層順序雖然是先消費鍵盤事件，再消費滑鼠事件，但滑鼠的 SPSC 輸入佇列目前沒有每個 tick 的處理上限，也不會合併連續的滑鼠移動事件。 如果 SDL 執行緒在消費期間繼續補入大量滑鼠移動事件，單次周邊裝置 tick 可能花很多時間在輸入事件消費流程上

這裡要分清楚兩件事：

• 鍵盤優先的消費順序可以避免 host 輸入消費流程本身固定偏向滑鼠
• 但它不能改變 PLIC 取出待處理 IRQ 時對同時 pending IRQ 的選擇規則，也無法限制單次消費滑鼠移動事件的總量

根因 3：Linux guest 直到 virtqueue 為空前都會持續消費的行為會放大症狀

前面「為什麼 virtio-input 的 QueueNotify 幾乎什麼都沒做」已經追蹤過 Linux virtio-input eventq 路徑了。 Linux virtinput_recv_events() 在中斷 handler 裡會持續 virtqueue_get_buf()，直到 eventq 沒有更多 used buffer，接著把 buffer 補回 avail ring

但對 semu 目前的 host 路徑來說，這會讓滑鼠事件的處理形成循環：guest 很快回收 eventq buffer，host 下一輪 tick 又有空間繼續塞滑鼠移動事件，然後 PLIC 取出待處理 IRQ 時又會偏向 IRQ 8。 因此高速滑鼠移動事件不只是在 SPSC 輸入佇列裡壓住鍵盤事件，也會因為導致「guest 回收 eventq buffer」和「PLIC 下一次取出待處理 IRQ 時再次選中滑鼠 IRQ」而一起放大延遲

QEMU 的架構對照

QEMU 有兩個地方值得看一下。 第一個是 PLIC，QEMU 的 SiFive PLIC 在 sifive_plic_claimed() 會從低字組、低位元開始掃 pending/enabled/not-claimed sources，並且只有在 prio > max_prio 時才替換目前候選

因為條件是 > 而不是 >=，同優先順序的較低 IRQ 會保留為候選。 這正好避免 semu 目前 ilog2() 造成的 high-ID-first 選擇規則

展開呼叫流程圖

QEMU SiFive PLIC 取出待處理 IRQ 時的同優先順序選擇規則
=======================================================

[sifive_plic.c:75] sifive_plic_claimed()
  ├─ for each pending word, low to high
  ├─ for each bit j, low to high
  └─ if (enabled && prio > max_prio)
       └─ 同優先順序不會覆蓋已選到的較低 IRQ

第二個是 virtio-input 事件批次處理，這前面已經提過了，這邊再簡述一次。 QEMU 的 virtio_input_send() 會先把事件累積到 vinput->queue[]，直到 EV_SYN / SYN_REPORT 才嘗試把整批事件送進 guest eventq

傳送前，它會為本批每個事件透過 virtqueue_pop() 取得 buffer。 如果中途發現 buffer 不足，會用 virtqueue_unpop() 把已取出的 element 放回去，丟棄本批並重置 qindex

這段 QEMU virtio-input 的設計可以作為 semu 建立背壓點（backpressure）的參考。 QEMU 不會把 host 端收到的每一筆輸入事件立刻寫進 guest eventq，而是先累積成一批，等到 EV_SYN / SYN_REPORT 時才嘗試為整批事件取得 virtqueue element

如果 guest 提供的 buffer 不足，QEMU 會把這次已經取出的 virtqueue element 放回 eventq，然後丟棄尚未送出的事件批次並重置內部批次狀態

換句話說，事件能不能進入 guest，取決於 eventq 裡是否真的有足夠 buffer，used ring 寫回與通知也都發生在這個邊界之後。 這讓 virtqueue element 成為 host 輸入路徑上的背壓點，避免大量滑鼠移動事件不受限制地轉成 guest 可見的 evdev 事件

後續修正方向

修法應分層處理。 第一優先是修正 PLIC 取出待處理 IRQ 時的選擇規則：在目前無優先順序的模型下，應選最低 pending interrupt ID。 如果未來加入優先順序，也應該在同優先順序之間保留低 interrupt ID 優先

接著是輸入路徑的公平性：在 host 端合併滑鼠移動事件，並考慮替 virtio_input_drain_host_events() 加上每個 tick 的處理上限，並確保鍵盤按鍵、按鍵按下/放開、滾輪這類離散事件不會被大量滑鼠移動事件長時間壓住，也不會在溢位時任意丟掉放開邊緣事件

Issue 4：多個 VirtIO 裝置沒有完整支援由 Linux scatter-gather list 展開出的 descriptor chain

問題分析

前面提到 descriptor chain 的處理在 virtio_gpu_desc_handler() 內完成。 目前 virtio-gpu.h 明確把 VIRTIO_GPU_MAX_DESC 設成 3，對應 Linux 常見的「請求標頭 + 選用 payload + 回應 buffer」佈局，現在我們來看一下這個問題

這裡要先把 VirtIO 規格的請求資料佈局和 Linux 實際送進 virtqueue 的 descriptor 佈局分開來看。 規格對 RESOURCE_ATTACH_BACKING 的請求資料規定原文是：

Request data is struct virtio_gpu_resource_attach_backing, followed by struct virtio_gpu_mem_entry entries.

因此規格只規定了請求資料的內容順序：前半段是 struct virtio_gpu_resource_attach_backing，後面接 struct virtio_gpu_mem_entry entry array。 但這是 payload 內容順序，不是 descriptor chain 的固定切法，因此它並沒有規定這些資料在 virtqueue 裡一定是兩個 descriptor：同一段請求資料可以只落在一個 descriptor 內，也可以因為 scatter-gather list 裡有多個 scatterlist entry 而展開成多個 descriptor

在 Linux 對 split ring 的實作中，一個 scatterlist entry 基本上會對應到一個 VirtIO descriptor。 具體的實作在 virtqueue_add_split() 裡，它會把每個 sgs[n] 視為一條 scatter-gather list，逐一走訪其中的 sg，並呼叫 virtqueue_add_desc_split() 來寫一個 desc[i]：

static inline int virtqueue_add_split(struct vring_virtqueue *vq,
                      struct scatterlist *sgs[],
                      unsigned int total_sg,
                      unsigned int out_sgs,
                      unsigned int in_sgs,
                      void *data,
                      void *ctx,
                      bool premapped,
                      gfp_t gfp,
                      unsigned long attr)
{
  ...
  unsigned int i, n, avail, descs_used, err_idx, sg_count = 0;
    ...
    for (n = 0; n < out_sgs; n++) {
        for (sg = sgs[n]; sg; sg = sg_next(sg)) {
            dma_addr_t addr;
            u32 len;
            u16 flags = 0;

            if (++sg_count != total_sg)
                flags |= VRING_DESC_F_NEXT;

            if (vring_map_one_sg(vq, sg, DMA_TO_DEVICE, &addr, &len,
                         premapped, attr))
                goto unmap_release;

            /* Note that we trust indirect descriptor
             * table since it use stream DMA mapping.
             */
            i = virtqueue_add_desc_split(vq, desc, extra, i, addr,
                             len, flags, premapped);
        }
    }
    for (; n < (out_sgs + in_sgs); n++) {
        for (sg = sgs[n]; sg; sg = sg_next(sg)) {
            dma_addr_t addr;
            u32 len;
            u16 flags = VRING_DESC_F_WRITE;

            if (++sg_count != total_sg)
                flags |= VRING_DESC_F_NEXT;

            if (vring_map_one_sg(vq, sg, DMA_FROM_DEVICE, &addr, &len,
                         premapped, attr))
                goto unmap_release;

            /* Note that we trust indirect descriptor
             * table since it use stream DMA mapping.
             */
            i = virtqueue_add_desc_split(vq, desc, extra, i, addr,
                             len, flags, premapped);
            total_in_len += len;
        }
    }
  ...
}

第一個迴圈用來處理 out 方向的 scatter-gather list，也就是驅動要給裝置讀的 buffer，例如 vcmd 與 vout。 第二個迴圈用來處理 in 方向的 scatter-gather list，也就是裝置要寫回驅動的 buffer，例如 vresp

其中 virtqueue_add_desc_split() 沒做什麼特別的事，就是把資料填好而已

static inline unsigned int virtqueue_add_desc_split(struct vring_virtqueue *vq,
                            struct vring_desc *desc,
                            struct vring_desc_extra *extra,
                            unsigned int i,
                            dma_addr_t addr,
                            unsigned int len,
                            u16 flags, bool premapped)
{
    struct virtio_device *vdev = vq->vq.vdev;
    u16 next;

    desc[i].flags = cpu_to_virtio16(vdev, flags);
    desc[i].addr = cpu_to_virtio64(vdev, addr);
    desc[i].len = cpu_to_virtio32(vdev, len);

    extra[i].addr = premapped ? DMA_MAPPING_ERROR : addr;
    extra[i].len = len;
    extra[i].flags = flags;

    next = extra[i].next;

    desc[i].next = cpu_to_virtio16(vdev, next);

    return next;
}

Tips

scatterlist entry 是 Linux kernel 裡用來描述「一段記憶體片段」的資料結構元素，它大致會記錄：

• 這段資料在哪個 page
• 從 page 內的哪個 offset 開始
• 長度是多少
• 下一個 entry 在哪裡

在 Linux 裡，sg_set_page() 會負責填這些欄位：

static inline void sg_set_page(struct scatterlist *sg, struct page *page,
                   unsigned int len, unsigned int offset)
{
    VM_WARN_ON_ONCE(!page_range_contiguous(page, ALIGN(len + offset, PAGE_SIZE) / PAGE_SIZE));
    sg_assign_page(sg, page);
    sg->offset = offset;
    sg->length = len;
}

一個 scatterlist entry 對應到一個 struct scatterlist 的實例：

struct scatterlist {
    unsigned long    page_link;
    unsigned int    offset;
    unsigned int    length;
    dma_addr_t    dma_address;
};

而由 scatterlist entry 所組成的串列被稱為 scatter-gather list 或 scatterlist。 Linux 裡常用 struct scatterlist *sg 指向串列的開頭，然後用 sg_next(sg) 走訪它，如 virtqueue_add_sgs()：

int virtqueue_add_sgs(struct virtqueue *_vq,
              struct scatterlist *sgs[],
              unsigned int out_sgs,
              unsigned int in_sgs,
              void *data,
              gfp_t gfp)
{
    unsigned int i, total_sg = 0;

    /* Count them first. */
    for (i = 0; i < out_sgs + in_sgs; i++) {
        struct scatterlist *sg;

        for (sg = sgs[i]; sg; sg = sg_next(sg))
            total_sg++;
    }
    return virtqueue_add(_vq, sgs, total_sg, out_sgs, in_sgs,
                 data, NULL, false, gfp, 0);
}

而 Linux 還會用 sg table（struct sg_table）包住 scatter-gather list，來額外記錄一些中繼資料：

struct sg_table {
    struct scatterlist *sgl;
    unsigned int nents;
    unsigned int orig_nents;
};

接著以我們要討論的 virtio-gpu 為例，在目前的 Linux 實作中，virtio_gpu_cmd_resource_attach_backing() 會先配置命令標頭，將其寫入 cmd_p，再把 ents 放進 vbuf->data_buf：

static void
virtio_gpu_cmd_resource_attach_backing(struct virtio_gpu_device *vgdev,
                                       uint32_t resource_id,
                                       struct virtio_gpu_mem_entry *ents,
                                       uint32_t nents,
                                       struct virtio_gpu_fence *fence)
{
    struct virtio_gpu_resource_attach_backing *cmd_p;
    struct virtio_gpu_vbuffer *vbuf;

    cmd_p = virtio_gpu_alloc_cmd(vgdev, &vbuf, sizeof(*cmd_p));
    memset(cmd_p, 0, sizeof(*cmd_p));

    cmd_p->hdr.type = cpu_to_le32(VIRTIO_GPU_CMD_RESOURCE_ATTACH_BACKING);
    cmd_p->resource_id = cpu_to_le32(resource_id);
    cmd_p->nr_entries = cpu_to_le32(nents);

    vbuf->data_buf = ents;
    vbuf->data_size = sizeof(*ents) * nents;

    virtio_gpu_queue_fenced_ctrl_buffer(vgdev, vbuf, fence);
}

接著 virtio_gpu_queue_fenced_ctrl_buffer() 會先準備三個 scatterlist entry：vcmd 是命令標頭，vout 是裝置可讀的附帶 payload，vresp 是 response buffer。 在一般情況下 Linux 會直接使用這三個 entry，這就是 semu 固定讀 vq_desc[0] / vq_desc[1] / response descriptor 的主要依據：

static int virtio_gpu_queue_fenced_ctrl_buffer(struct virtio_gpu_device *vgdev,
                           struct virtio_gpu_vbuffer *vbuf,
                           struct virtio_gpu_fence *fence)
{
    struct scatterlist *sgs[3], vcmd, vout, vresp;
    struct sg_table *sgt = NULL;
    int elemcnt = 0, outcnt = 0, incnt = 0, ret;

    /* set up vcmd */
    sg_init_one(&vcmd, vbuf->buf, vbuf->size);
    elemcnt++;
    sgs[outcnt] = &vcmd; // 直接使用 vcmd！
    outcnt++;

    /* set up vout */
    if (vbuf->data_size) {
        if (is_vmalloc_addr(vbuf->data_buf)) {
          int sg_ents;

            sgt = vmalloc_to_sgt(vbuf->data_buf, vbuf->data_size,
                         &sg_ents);
            if (!sgt) {
                if (fence && vbuf->objs)
                    virtio_gpu_array_unlock_resv(vbuf->objs);
                return -ENOMEM;
            }

            elemcnt += sg_ents;
            sgs[outcnt] = sgt->sgl;
        } else {
            // 我們的假設基於這條路徑！
            sg_init_one(&vout, vbuf->data_buf, vbuf->data_size);
            elemcnt++;
            sgs[outcnt] = &vout; // 直接使用 vout！
        }
        outcnt++;
    }

    /* set up vresp */
    if (vbuf->resp_size) {
        sg_init_one(&vresp, vbuf->resp_buf, vbuf->resp_size);
        elemcnt++;
        sgs[outcnt + incnt] = &vresp; // 直接使用 vresp！
        incnt++;
    }

    ret = virtio_gpu_queue_ctrl_sgs(vgdev, vbuf, fence, elemcnt, sgs, outcnt,
                    incnt);

    if (sgt) {
        sg_free_table(sgt);
        kfree(sgt);
    }
    return ret;
}

從上方的程式碼中，你可以看到最後拿去生成 descriptor 的是 sgs 這個陣列，virtio_gpu_queue_ctrl_sgs() 裡面會去呼叫 virtqueue_add_sgs() 將其轉為 descriptor 回傳。 而一般情況下 sgs 內會直接填入剛剛提到的三個變數：

• sgs[outcnt] = &vcmd;
• sgs[outcnt] = &vout
• sgs[outcnt + incnt] = &vresp;

這就是 semu 目前支援的形式。 但問題在於 vout 的部分有一個分支，它會呼叫 is_vmalloc_addr() 檢查 vbuf->data_buf。 如果 ents 落在 vmalloc 區，Linux 就會改為呼叫 vmalloc_to_sgt()，並用 sgt->sgl 取代 vout

其中 vmalloc_to_sgt() 會先用 DIV_ROUND_UP(size, PAGE_SIZE) 算出需要幾個 scatterlist entry，再逐頁用 vmalloc_to_page(data) 找到 backing page，最後用 sg_set_page() 填進 sg_table

而用來取代 vout 的 sgt->sgl 是一個 scatter-gather list，於 sg_alloc_table() 在配置 struct scatterlist 的陣列時一起設定，接著 vmalloc_to_sgt() 再走訪它並設定好每個 scatterlist entry：

static struct sg_table *vmalloc_to_sgt(char *data, uint32_t size, int *sg_ents)
{
    ...
    *sg_ents = DIV_ROUND_UP(size, PAGE_SIZE);
    ret = sg_alloc_table(sgt, *sg_ents, GFP_KERNEL);
    ...
    for_each_sgtable_sg(sgt, sg, i) {
        pg = vmalloc_to_page(data);
        ...
        s = min_t(int, PAGE_SIZE, size);
        sg_set_page(sg, pg, s, 0);

        size -= s;
        data += s;
    }
    ...
}

因此如果走到了這條路徑（is_vmalloc_addr() 的檢查為真），就不再只有 3 個 descriptor 了，vq_desc[1] 會變成一個 descriptor chain，內含多個 descriptor。 這就不符合我們的假設了

而 is_vmalloc_addr() 的結果依賴於 ents 這個陣列，其會於 virtio_gpu_object_shmem_init() 當中被配置，這會依照 shmem 的 sg table 決定需要多少個 virtio_gpu_mem_entry，再用 kvmalloc_objs() 配置 ents：

static int virtio_gpu_object_shmem_init(struct virtio_gpu_device *vgdev,
                                        struct virtio_gpu_object *bo,
                                        struct virtio_gpu_mem_entry **ents,
                                        unsigned int *nents)
{
    ...
    if (use_dma_api)
        *nents = pages->nents;
    else
        *nents = pages->orig_nents;

    *ents = kvmalloc_objs(struct virtio_gpu_mem_entry, *nents);
    ...
}

kvmalloc_objs() 只是算大小後呼叫 kvmalloc，在 slab.h 內：

#define kvmalloc_objs(P, COUNT, ...) \
    __alloc_objs(kvmalloc, default_gfp(__VA_ARGS__), typeof(P), COUNT)

其中 __alloc_objs 只會影響要配置的大小和回傳的型態，但不會改變 kvmalloc 的配置策略，所以上例的呼叫意思大致是：

*ents = kvmalloc(sizeof(struct virtio_gpu_mem_entry) * (*nents), GFP_KERNEL);

也就是配置一整段 ents[] 陣列

接著 kvmalloc() 會進到 __kvmalloc_node_noprof()，也在 slab.h 內，最後會展開為 __kvmalloc_node_noprof()：

void *__kvmalloc_node_noprof(DECL_BUCKET_PARAMS(size, b), unsigned long align,
                 gfp_t flags, int node) __alloc_size(1);
#define kvmalloc_node_align_noprof(_size, _align, _flags, _node)    \
    __kvmalloc_node_noprof(PASS_BUCKET_PARAMS(_size, NULL), _align, _flags, _node)
#define kvmalloc_node_align(...)        \
    alloc_hooks(kvmalloc_node_align_noprof(__VA_ARGS__))
#define kvmalloc_node(_s, _f, _n)        kvmalloc_node_align(_s, 1, _f, _n)
#define kvmalloc(...)                kvmalloc_node(__VA_ARGS__, NUMA_NO_NODE)

而 __kvmalloc_node_noprof() 的做法是先嘗試 kmalloc() 類型的連續配置，失敗後才 fallback 到 vmalloc，這可以直接在註解裡面看到：

/**
 * __kvmalloc_node - attempt to allocate physically contiguous memory, but upon
 * failure, fall back to non-contiguous (vmalloc) allocation.
 * @size: size of the request.
 * @b: which set of kmalloc buckets to allocate from.
 * @align: desired alignment.
 * @flags: gfp mask for the allocation - must be compatible (superset) with GFP_KERNEL.
 * @node: numa node to allocate from
 *
 * Only alignments up to those guaranteed by kmalloc() will be honored. Please see
 * Documentation/core-api/memory-allocation.rst for more details.
 *
 * Uses kmalloc to get the memory but if the allocation fails then falls back
 * to the vmalloc allocator. Use kvfree for freeing the memory.
 *
 * GFP_NOWAIT and GFP_ATOMIC are supported, the __GFP_NORETRY modifier is not.
 * __GFP_RETRY_MAYFAIL is supported, and it should be used only if kmalloc is
 * preferable to the vmalloc fallback, due to visible performance drawbacks.
 *
 * Return: pointer to the allocated memory of %NULL in case of failure
 */
void *__kvmalloc_node_noprof(DECL_BUCKET_PARAMS(size, b), unsigned long align,
                 gfp_t flags, int node)
{
    bool allow_block;
    void *ret;

    /*
     * It doesn't really make sense to fallback to vmalloc for sub page
     * requests
     */
    ret = __do_kmalloc_node(size, PASS_BUCKET_PARAM(b),
                kmalloc_gfp_adjust(flags, size),
                node, _RET_IP_);
    if (ret || size <= PAGE_SIZE)
        return ret;

    /* Don't even allow crazy sizes */
    if (unlikely(size > INT_MAX)) {
        WARN_ON_ONCE(!(flags & __GFP_NOWARN));
        return NULL;
    }

    /*
     * For non-blocking the VM_ALLOW_HUGE_VMAP is not used
     * because the huge-mapping path in vmalloc contains at
     * least one might_sleep() call.
     *
     * TODO: Revise huge-mapping path to support non-blocking
     * flags.
     */
    allow_block = gfpflags_allow_blocking(flags);

    /*
     * kvmalloc() can always use VM_ALLOW_HUGE_VMAP,
     * since the callers already cannot assume anything
     * about the resulting pointer, and cannot play
     * protection games.
     */
    return __vmalloc_node_range_noprof(size, align, VMALLOC_START, VMALLOC_END,
            flags, PAGE_KERNEL, allow_block ? VM_ALLOW_HUGE_VMAP:0,
            node, __builtin_return_address(0));
}
EXPORT_SYMBOL(__kvmalloc_node_noprof);

重點在一開始對 ret 的賦值，它的意思是：

1. 先呼叫 __do_kmalloc_node()，也就是先試圖用 kmalloc()/slab 配置
2. 如果成功，ret != NULL，直接回傳這個 kmalloc() 的指標
3. 如果失敗，但 size <= PAGE_SIZE，也直接回傳 NULL，不 fallback 到 vmalloc()
4. 只有在「kmalloc() 失敗」而且「配置大小大於一個 page」時，才會繼續往下走

往下就是 fallback：

return __vmalloc_node_range_noprof(size, align,
        VMALLOC_START, VMALLOC_END,
        flags, PAGE_KERNEL, ...);

所以重點在於 __do_kmalloc_node() 什麼時候會失敗，它的定義如下：

static __always_inline
void *__do_kmalloc_node(size_t size, kmem_buckets *b, gfp_t flags, int node,
            unsigned long caller)
{
    struct kmem_cache *s;
    void *ret;

    if (unlikely(size > KMALLOC_MAX_CACHE_SIZE)) {
        ret = __kmalloc_large_node_noprof(size, flags, node);
        trace_kmalloc(caller, ret, size,
                  PAGE_SIZE << get_order(size), flags, node);
        return ret;
    }

    if (unlikely(!size))
        return ZERO_SIZE_PTR;

    s = kmalloc_slab(size, b, flags, caller);

    ret = slab_alloc_node(s, NULL, flags, node, caller, size);
    ret = kasan_kmalloc(s, ret, size, flags);
    trace_kmalloc(caller, ret, size, s->size, flags, node);
    return ret;
}

其中 KMALLOC_MAX_CACHE_SIZE 會影響我們要走哪條配置路徑，而 PAGE_SIZE / get_order(size) / MAX_PAGE_ORDER 則是會影響 large kmalloc() 的實際配置大小與失敗上限。 以 semu 目前的 kernel config 來說，相關的數值如下（RISC-V / generic Kconfig 的預設值）：

PAGE_SHIFT = 12
PAGE_SIZE = 4096
MAX_PAGE_ORDER = 10
KMALLOC_MAX_CACHE_SIZE = 1 << 13 = 8192
KMALLOC_MAX_SIZE = 1 << 22 = 4 MiB

所以 semu 在 size 大於 8192 位元組的情況會走 large kmalloc()，否則就走 slab cache。 把這些數值換算成 ents[] 的大小可能會更直觀：struct virtio_gpu_mem_entry 是 16 位元組，所以 ents[] 的配置大小是 16 * nents：

• nents <= 256
  • ents[] <= 4096 bytes
  • 走 slab cache。 slab 配置失敗也不 fallback 到 vmalloc()
• 257 <= nents <= 512
  • 4096 < ents[] <= 8192 bytes
  • 走 slab cache。 只有 slab 配置失敗時才會 fallback 到 vmalloc()
• 513 <= nents <= 262144
  • 8192 < ents[] <= 4 MiB
  • 走 large kmalloc。 只有 page allocator 配置連續 pages 失敗時才會 fallback 到 vmalloc()
• 262145 <= nents <= 134217727
  • 4 MiB < ents[] <= INT_MAX
  • large kmalloc 的 order 會超過 MAX_PAGE_ORDER，page allocator 會先回傳 NULL，再由 kvmalloc() 走 vmalloc() fallback
• nents >= 134217728
  • ents[] > INT_MAX
  • kvmalloc() 會被 size > INT_MAX 擋下，回傳 NULL，不再進 vmalloc() fallback

現在看一下這兩個路徑裡面發生了什麼事，我們想知道的是它們個別在什麼情況下會失敗，而這由兩個條件決定：固定數值門檻（上方列出來了）與執行時的記憶體狀態

1. large kmalloc 裡面會用 get_order(size) 算出 page allocator 的 order：

   static void *___kmalloc_large_node(size_t size, gfp_t flags, int node)
   {
       struct page *page;
       void *ptr = NULL;
       unsigned int order = get_order(size);
       ...
       if (node == NUMA_NO_NODE)
           page = alloc_frozen_pages_noprof(flags, order);
       else
           page = __alloc_frozen_pages_noprof(flags, order, node, NULL);
       ...
   }

   get_order() 本身依賴於 PAGE_SHIFT：

   static __always_inline __attribute_const__ int get_order(unsigned long size)
   {
       if (__builtin_constant_p(size)) {
           if (!size)
               return BITS_PER_LONG - PAGE_SHIFT;

           if (size < (1UL << PAGE_SHIFT))
               return 0;

           return ilog2((size) - 1) - PAGE_SHIFT + 1;
       }
       ...
   }

   get_order(size) 會找「最小的 order，讓 4096 << order 可以裝下 size」，order = N 代表要配置 2^N 個連續 pages，所以實際能覆蓋的位元組大小為 PAGE_SIZE * 2^order，等同於 PAGE_SIZE * (2^order)

   接著 page allocator 再用算出來的 order 與 MAX_PAGE_ORDER 做硬上限：

   /*
   * This is the 'heart' of the zoned buddy allocator.
   */
   struct page *__alloc_frozen_pages_noprof(gfp_t gfp, unsigned int order,
           int preferred_nid, nodemask_t *nodemask)
   {
       ...
       /*
       * There are several places where we assume that the order value is sane
       * so bail out early if the request is out of bound.
       */
       if (WARN_ON_ONCE_GFP(order > MAX_PAGE_ORDER, gfp))
           return NULL;
     ...
   }

   由於 PAGE_SIZE 是 4096，加上 semu 目前最大可接受的 order 是 MAX_PAGE_ORDER = 10，所以：

   8193 <= size <= 16384
     order = 2
     實際要求 4096 << 2 = 16384 bytes 的連續 pages

   16385 <= size <= 32768
     order = 3
     實際要求 4096 << 3 = 32768 bytes 的連續 pages

   ...

   2097153 <= size <= 4194304
     order = 10
     實際要求 4096 << 10 = 4194304 bytes，也就是 4 MiB 的連續 pages

   size > 4194304
     order >= 11
     超過 MAX_PAGE_ORDER = 10，page allocator 會直接回傳 NULL

   因此當 size 大於 4 MiB 時，我們的 large kmalloc() 就必定會失敗。 但 size <= 4 MiB 不代表 large kmalloc() 一定會成功，它只是沒有被 order > MAX_PAGE_ORDER 這個固定上限擋下，page allocator 接下來仍然要在執行時找得到對應大小的連續 pages：

   if (!prepare_alloc_pages(gfp, order, preferred_nid, nodemask, &ac,
           &alloc_gfp, &alloc_flags))
       return NULL;
   ...
   page = get_page_from_freelist(alloc_gfp, order, alloc_flags, &ac);
   if (likely(page))
       goto out;
   ...
   page = __alloc_pages_slowpath(alloc_gfp, order, &ac);

   out:
   ...
   return page;

   這裡就是執行時的記憶體狀態會影響結果的地方了。 如果 fast path 的 get_page_from_freelist() 和 slow path 的 __alloc_pages_slowpath() 都拿不到符合 order 的連續 pages，page 就會是 NULL。 回到 ___kmalloc_large_node() 時，ptr 也會維持 NULL，也會失敗

2. slab cache 會先用 kmalloc_slab() 找出這個大小應該落在哪一個快取中：

   static inline struct kmem_cache *
   kmalloc_slab(size_t size, kmem_buckets *b, gfp_t flags, unsigned long caller)
   {
       unsigned int index;

       if (!b)
           b = &kmalloc_caches[kmalloc_type(flags, caller)];
       if (size <= 192)
           index = kmalloc_size_index[size_index_elem(size)];
       else
           index = fls(size - 1);

       return (*b)[index];
   }

   這段是在選 slab cache，當 193 <= size <= 8192 時會用 fls(size - 1) 選出 2 的冪級距的快取，例如：

   256, 512, 1024, 2048, 4096, 8192

   像是在 size = 5000 時就會選到可以容納 8192 位元組的物件的快取，但這仍然是 slab cache 的路徑，不會變成 large kmalloc()

   但小尺寸配置如果也全部照 2 的冪級距，會浪費很多空間，所以在 size <= 192 的情境下會用 kmalloc_size_index[] 這個對照表，讓小物件可以使用更小的級距：

   u8 kmalloc_size_index[24] __ro_after_init = {
       3,    /* 8 */
       4,    /* 16 */
       5,    /* 24 */
       5,    /* 32 */
       6,    /* 40 */
       6,    /* 48 */
       6,    /* 56 */
       6,    /* 64 */
       1,    /* 72 */
       1,    /* 80 */
       1,    /* 88 */
       1,    /* 96 */
       7,    /* 104 */
       7,    /* 112 */
       7,    /* 120 */
       7,    /* 128 */
       2,    /* 136 */
       2,    /* 144 */
       2,    /* 152 */
       2,    /* 160 */
       2,    /* 168 */
       2,    /* 176 */
       2,    /* 184 */
       2    /* 192 */
   };

   接著 __do_kmalloc_node() 會呼叫 slab_alloc_node()，從選到的快取拿物件：

   ret = slab_alloc_node(s, NULL, flags, node, caller, size);
   ret = kasan_kmalloc(s, ret, size, flags);
   trace_kmalloc(caller, ret, size, s->size, flags, node);
   return ret;

   slab_alloc_node() 內部會先嘗試 fast path，拿不到時再走 __slab_alloc_node()：

   static __fastpath_inline void *slab_alloc_node(struct kmem_cache *s, struct list_lru *lru,
           gfp_t gfpflags, int node, unsigned long addr, size_t orig_size)
   {
       ...
       object = alloc_from_pcs(s, gfpflags, node);

       if (!object)
           object = __slab_alloc_node(s, gfpflags, node, addr, orig_size);
       ...
       slab_post_alloc_hook(s, lru, gfpflags, 1, &object, init, orig_size);
       ...
       return object;
   }

   進入 slab_alloc_node() 之後，是否成功主要取決於執行時狀態。 如果 fast path 和 slow path 都沒有拿到物件，最後就會回傳 NULL。 也因此 slab cache 完全由執行期的記憶體狀態來決定會不會失敗

到這邊 __do_kmalloc_node() 就結束了，它已經根據固定的數值來選了上面的其中一條路徑並做完了，接著會回到外層的 __kvmalloc_node_noprof()。 假設剛剛 kmalloc() 失敗了，此時它會用 PAGE_SIZE 來決定要不要 fallback 到 vmalloc()，如果大於 PAGE_SIZE 才會進到 vmalloc() 的情況，否則就直接回傳 NULL：

ret = __do_kmalloc_node(size, PASS_BUCKET_PARAM(b),
            kmalloc_gfp_adjust(flags, size),
            node, _RET_IP_);
if (ret || size <= PAGE_SIZE)
    return ret;

如果最後真的走到 vmalloc() 的 fallback 且成功了，vmalloc_to_sgt() 會用 DIV_ROUND_UP(size, PAGE_SIZE) 展開 ents[]，在 semu 目前的 4096 位元組的 page 下，vout 至少會變成 2 個 scatterlist entry，後續也就會超過常見的 vcmd + vout + vresp 三個 descriptor

對目前常見小 framebuffer 的 2D 啟動/顯示路徑來說，backing-entry 陣列通常不大，Linux 多半會讓 vout 維持在一個連續的記憶體區域，因此目前 semu 的簡化路徑與測試程式是可以正常運作的

展開呼叫流程圖

Linux virtio-gpu RESOURCE_ATTACH_BACKING ents[] allocation
==========================================================

[drivers/gpu/drm/virtio/virtgpu_object.c:161] virtio_gpu_object_shmem_init()
  │
  └─ *ents = kvmalloc_objs(struct virtio_gpu_mem_entry, *nents)
       │
       └─ [include/linux/slab.h:1049] kvmalloc_objs(P, COUNT, ...)
            │
            └─ [include/linux/slab.h:971] __alloc_objs(kvmalloc, GFP, TYPE, COUNT)
                 │
                 ├─ size_mul(sizeof(TYPE), COUNT)
                 │    └─ 算出 ents[] 大小：
                 │       sizeof(struct virtio_gpu_mem_entry) * nents = 16 * nents
                 │
                 └─ [include/linux/slab.h:1200] kvmalloc(size, GFP)
                      │
                      └─ [include/linux/slab.h:1199] kvmalloc_node(size, GFP, NUMA_NO_NODE)
                           │
                           └─ [mm/slub.c:6742] __kvmalloc_node_noprof(size, align, flags, node)
                                │
                                ├─ [mm/slub.c:5241] __do_kmalloc_node(size, ...)
                                │    │
                                │    ├─ if (size > KMALLOC_MAX_CACHE_SIZE)
                                │    │    │
                                │    │    ├─ true：size > 8192，走 large kmalloc
                                │    │    │    │
                                │    │    │    └─ [mm/slub.c:5230] __kmalloc_large_node_noprof()
                                │    │    │         │
                                │    │    │         └─ [mm/slub.c:5189] ___kmalloc_large_node()
                                │    │    │              │
                                │    │    │              ├─ [include/asm-generic/getorder.h:29] get_order(size)
                                │    │    │              │    └─ 算出 page order
                                │    │    │              │
                                │    │    │              └─ [mm/page_alloc.c:5214] __alloc_frozen_pages_noprof(flags, order, ...)
                                │    │    │                   │
                                │    │    │                   ├─ if (order > MAX_PAGE_ORDER)
                                │    │    │                   │    └─ order > 10：直接回傳 NULL
                                │    │    │                   │
                                │    │    │                   ├─ [mm/page_alloc.c:5250] get_page_from_freelist(...)
                                │    │    │                   └─ [mm/page_alloc.c:5263] __alloc_pages_slowpath(...)
                                │    │    │                        └─ 兩條路徑都拿不到連續 pages 時回傳 NULL
                                │    │    │
                                │    │    └─ false：size <= 8192，走 slab cache
                                │    │         │
                                │    │         ├─ [mm/slab.h:363] kmalloc_slab(size, ...)
                                │    │         │    ├─ size <= 192：用 kmalloc_size_index[] 選小尺寸的快取
                                │    │         │    └─ 193 <= size <= 8192：用 fls(size - 1) 選 2 的冪級距的快取
                                │    │         │
                                │    │         └─ [mm/slub.c:4837] slab_alloc_node(...)
                                │    │              ├─ fast path：alloc_from_pcs(...)
                                │    │              └─ slow path：__slab_alloc_node(...)
                                │    │                   └─ 兩條路徑都拿不到物件時回傳 NULL
                                │    │
                                │    └─ 回傳 ret，也就是 kmalloc / slab cache / large kmalloc 的配置結果
                                │
                                ├─ if (ret || size <= PAGE_SIZE)
                                │    │
                                │    ├─ ret != NULL
                                │    │    └─ 配置成功，直接回傳 kmalloc 指標
                                │    │
                                │    ├─ ret == NULL && size <= 4096
                                │    │    └─ 不 fallback 到 vmalloc，直接回傳 NULL
                                │    │
                                │    └─ ret == NULL && size > 4096
                                │         └─ 繼續往下走 vmalloc fallback
                                │
                                ├─ if (size > INT_MAX)
                                │    └─ 不 fallback 到 vmalloc，直接回傳 NULL
                                │
                                └─ [mm/slub.c:6780] __vmalloc_node_range_noprof(...)
                                     └─ 成功時回傳 vmalloc 指標，失敗時回傳 NULL

最後，我還發現同類問題也可能出現在其他裝置上。 例如 virtio-fs.c 的 FUSE 請求形狀本來就可能包含多組輸入引數（in args）、輸出引數（out args）與由頁面承載的引數（page-backed args）。 virtio-blk.c 目前因為 semu 沒有宣告 VIRTIO_BLK_F_SEG_MAX，Linux 會把 sg_elems 限成 1，所以它的 3-descriptor 假設目前有特徵協商支撐。 不過因為追這個程式碼很累，所以我就沒有再看其他裝置的詳細過程了

QEMU 的架構對照

QEMU 由通用 virtqueue 層負責解析 descriptor chain，它會用 virtqueue_pop() 從 avail ring 取出 descriptor chain，建立 VirtQueueElement，並在裡面保存 out_sg/out_num 與 in_sg/in_num

對 virtio-gpu 來說，virtio_gpu_handle_ctrl() 取到的 struct virtio_gpu_ctrl_command 內嵌 VirtQueueElement elem，後續命令 parser 看到的是 cmd->elem.out_sg/out_num 與 cmd->elem.in_sg/in_num，而不是固定的三個 descriptor

對命令標頭，QEMU 用 VIRTIO_GPU_FILL_CMD 從 cmd->elem.out_sg 讀出固定大小的 header。 對 RESOURCE_ATTACH_BACKING 後面的 backing entries，virtio_gpu_create_mapping_iov() 用 iov_to_buf() 從整段 out scatter-gather list 的位元組串流讀資料

回應時，virtio_gpu_ctrl_response() 用 iov_from_buf() 寫入可寫的 scatter-gather list

展開資料流圖

QEMU virtio-gpu descriptor chain abstraction
============================================

Generic virtqueue layer
=======================
[virtio-gpu.c:1115] virtio_gpu_handle_ctrl()
  └─ virtqueue_pop(vq, sizeof(struct virtio_gpu_ctrl_command))
       └─ [virtio.h:66] struct VirtQueueElement
            ├─ out_sg / out_num：裝置可讀的位元組串流
            └─ in_sg / in_num：裝置可寫的位元組串流

VirtIO-GPU 裝置命令層
=========================
struct virtio_gpu_ctrl_command cmd
  ├─ 讀命令標頭
  │    └─ [virtio-gpu.h:302] VIRTIO_GPU_FILL_CMD(out)
  │         └─ [iov.h:55] iov_to_buf(cmd->elem.out_sg, cmd->elem.out_num, 0, ...)
  │
  ├─ 讀命令 payload，例如 RESOURCE_ATTACH_BACKING entries
  │    └─ [virtio-gpu.c:813] virtio_gpu_create_mapping_iov()
  │         └─ iov_to_buf(cmd->elem.out_sg,
  │                       cmd->elem.out_num,
  │                       offset,
  │                       ...)
  │
  └─ 寫回應
       └─ [virtio-gpu.c:160] virtio_gpu_ctrl_response()
            └─ iov_from_buf(cmd->elem.in_sg,
                            cmd->elem.in_num,
                            ...)

這個分層的重點有兩個：virtqueue 層負責 descriptor chain、可讀 / 可寫方向與 scatter-gather list 的映射，裝置層則負責解析命令位元組串流。 只要這個邊界成立，裝置 handler 就不需要知道 guest 這次用了幾個 descriptor

後續修正方向

semu 長期應該新增共用 descriptor chain parser，讓需要支援由多個 scatterlist entry 展開 descriptor chain 的 VirtIO 裝置不再直接硬編 vq_desc[0]、vq_desc[1] 或固定 descriptor count。 parser 至少要完整走訪 descriptor chain、檢查 descriptor 的可讀 / 可寫方向、把可讀與可寫範圍聚合成 iovec-like view，並提供 read_from_out_sg(offset, len) / write_to_in_sg(offset, len) 這類位元組串流輔助函式

裝置 handler 之後只需要解析命令位元組串流，不需要知道 guest 這次剛好用了幾個 descriptor

不過我覺得可以考慮像 QEMU 那樣把 virtqueue 相關的 utility 全部抽出來直接做得完整一點
