glTF：Skins

頂點綁定（vertex skinning）的流程相對複雜，它幾乎整合了 glTF asset 中的所有元素，本節將根據前一節 Simple Skin 中的範例，說明頂點綁定的基本概念

The geometry data

在這個頂點綁定的範例中，幾何是一個有索引的三角形網格，總共包含 8 個三角形、10 個頂點，這些頂點組成了位於 xy 平面上的一個矩形，其寬度為 1.0、高度為 2.0，矩形的底部中心位於原點 (0, 0, 0)，因此頂點的位置如下：

-0.5, 0.0, 0.0,
 0.5, 0.0, 0.0,
-0.5, 0.5, 0.0,
 0.5, 0.5, 0.0,
-0.5, 1.0, 0.0,
 0.5, 1.0, 0.0,
-0.5, 1.5, 0.0,
 0.5, 1.5, 0.0,
-0.5, 2.0, 0.0,
 0.5, 2.0, 0.0

這些三角形的索引如下（每三個數字定義一個三角形）：

0, 1, 3,
0, 3, 2,
2, 3, 5,
2, 5, 4,
4, 5, 7,
4, 7, 6,
6, 7, 9,
6, 9, 8,

這些原始資料儲存在第一個 buffer 裡，其中索引與頂點位置分別由 bufferView 編號 0 和 1 所定義，並透過 accessor 編號 0 和 1 提供結構化的型別存取

下圖 20a 使用描邊方式渲染這個幾何，方便觀察其結構：

(Image 20a: The geometry for the skinning example, with outline rendering, in its initial configuration.)

這份幾何資料位於整個場景中唯一的 mesh 所屬的 mesh primitive 中，而該 mesh 又被附加在場景的主要節點（main node）上。 這個 mesh primitive 還包含了額外的 attribute，也就是 "JOINTS_0" 和 "WEIGHTS_0"，它們在下一段中會說明它們在 skinning 中的功能與意義

The skeleton structure

在這個範例中，場景中有兩個節點（node）定義了骨架，它們被稱為「骨架節點（skeleton nodes）」或「關節節點（joint nodes）」，可以把它們想像成骨骼之間的關節。 skin 會透過 joints 屬性列出這些節點的索引以引用它們：

  "nodes" : [
   ...
   {
    "children" : [ 2 ]
   },
   {
    "translation" : [ 0.0, 1.0, 0.0 ],
    "rotation" : [ 0.0, 0.0, 0.0, 1.0 ]
   }
  ],

第一個關節節點位於原點，沒有定義任何變換（transform），第二個節點有一個 translation 屬性，表示在 y 軸方向上平移 1.0 單位，以及一個 rotation 屬性，初始為不旋轉（也就是 0 度）。 這個旋轉值稍後會由動畫修改，使骨架左右擺動，進而產生頂點變形的效果

The skin

skin 是頂點綁定（vertex skinning）的核心元素，在此範例中，只定義了一個 skin：

  "skins" : [
   {
    "inverseBindMatrices" : 4,
    "joints" : [ 1, 2 ]
   }
  ],

這個 skin 有一個 joints 陣列，列出構成骨架的節點索引。 此外，還有一個 inverseBindMatrices 屬性，它引用一個 accessor，該 accessor 為每個關節提供一個對應的矩陣。 這些矩陣的作用是將幾何資料轉換到對應關節的座標空間中，換句話說，它們是每個關節在初始姿勢下，其全域轉換矩陣的反矩陣

在本範例中，第 0 個關節（joint 0）沒有定義任何變換，所以它的全域轉換是單位矩陣，因此其 inverse bind matrix 也就是單位矩陣。 而第 1 個關節（joint 1）有一個 y 軸正向平移 1.0 的變換，因此它的 inverse bind matrix 是對應的負向平移：

$$\left[\begin{array}{cccc}1.0& 0.0& 0.0& 0.0\\ 0.0& 1.0& 0.0& -1.0\\ 0.0& 0.0& 1.0& 0.0\\ 0.0& 0.0& 0.0& 1.0\end{array}\right]$$

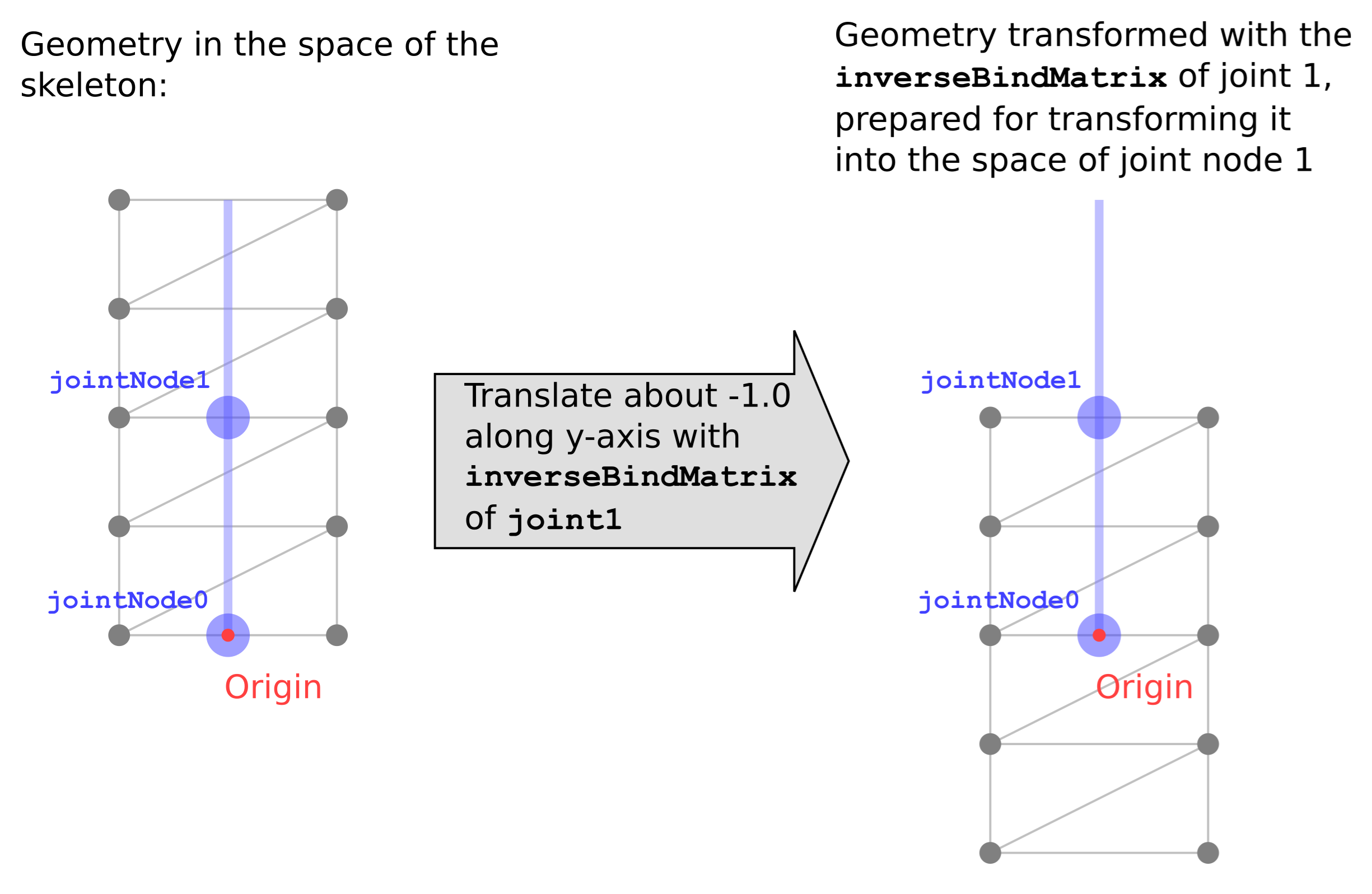

這個矩陣將 mesh 沿著 y 軸向下平移 1.0，如下圖 20b 所示：

(Image 20b: The transformation of the geometry with the inverse bind matrix of joint 1.)

這個轉換一開始看起來可能有些違反直覺，但它的目的是要將受綁定頂點的座標轉換到該關節的局部空間中

Vertex skinning implementation

一般來說，開發者在使用現成的渲染函式庫時幾乎不需要手動處理 glTF 中的 skin 資料，實際的頂點綁定運算通常會在 vertex shader 中執行，這屬於底層實作細節

不過，理解頂點綁定資料是如何被處理的，有助於建構正確且有效的 skin 模型。 因此，接下來會簡單介紹 skin 的運作方式，包含 pseudocode 和一些 GLSL 範例

The joint matrices

在 skinned mesh 的頂點最終位置會由 vertex shader（頂點著色器）計算，在這些計算過程中，vertex shader 必須考慮目前骨架的姿勢，才能正確地計算出頂點位置。 這些資訊會透過一個矩陣陣列傳遞給 shader，這個矩陣陣列就是 joint matrices（關節矩陣）

它是一個 uniform 陣列變數，裡面包含了每個 joint（關節）對應的一個 4×4 矩陣。 在 shader 中，我們會根據對應的 joint 和 weight 組合出每個頂點的實際 skinning 矩陣，如下所示：

...
uniform mat4 u_jointMat[2];

...
void main(void)
{
    mat4 skinMat =
        a_weight.x * u_jointMat[int(a_joint.x)] +
        a_weight.y * u_jointMat[int(a_joint.y)] +
        a_weight.z * u_jointMat[int(a_joint.z)] +
        a_weight.w * u_jointMat[int(a_joint.w)];
    ....
}

這個 skinMat 將應用到每個頂點上，以完成變形，每個關節對應的 joint matrix 的計算邏輯如下：

• 頂點要先乘上該關節的 inverseBindMatrix，這會把頂點轉換到關節的座標空間中
• 然後再乘上該關節目前的 global transform，表示該關節經由動畫變動後的位置與姿勢

所以，第 j 個 joint 的 joint matrix 計算 pseudocode 如下：

jointMatrix(j) = globalTransformOfJointNode(j) * inverseBindMatrixForJoint(j);

在其他格式（如 COLLADA）中，vertex skinning 有時候會額外使用一個叫做 "Bind Shape Matrix" 的矩陣，用來將 mesh 原始幾何轉換到骨架空間。 但在 glTF 中並沒有這個矩陣，此時這個轉換會被假設為：

• 要嘛已經被乘進 mesh 資料中（premultiplied）
• 要嘛已經整合進 inverse bind matrices

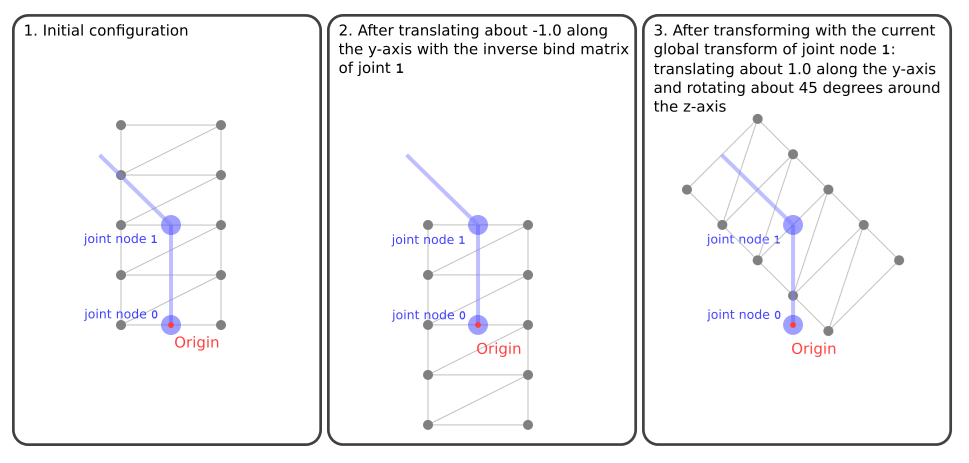

下圖 20c 顯示了在 Simple Skin 範例中，如何使用 joint 1 的 joint matrix 對 mesh 幾何進行轉換。該圖展示的是動畫執行到中間時的狀態，也就是 joint 1 的 rotation 已被動畫旋轉到 z 軸 45 度的角度

(Image 20c: The transformation of the geometry done for joint 1.)

最右邊的圖顯示了如果 geometry 只套用了 joint 1 的 joint matrix，會呈現什麼樣子。 實際上，這樣的狀態從不會真正顯示出來，vertex shader 會依據每個頂點的 joints 與 weights，將多個 joint 的變形疊加加權起來，計算出最終的頂點位置

The skinning joints and weights

如前所述，mesh.primitive 包含了兩個在 vertex skinning 中必要的新屬性，分別是 "JOINTS_0" 和 "WEIGHTS_0"，每一個屬性都對應到一個 accessor，為 mesh 中的每一個頂點提供一組資料

"JOINTS_0" 屬性所指向的 accessor 中，存有每個頂點受到哪些 joints（關節）的影響，為了效率與簡化處理，這些 joint index 通常以 4 維向量的形式儲存，這代表每個頂點最多可以被 4 個 joints 影響

以下是範例中的數據：

Vertex 0:  0, 0, 0, 0,
Vertex 1:  0, 0, 0, 0,
Vertex 2:  0, 1, 0, 0,
Vertex 3:  0, 1, 0, 0,
Vertex 4:  0, 1, 0, 0,
Vertex 5:  0, 1, 0, 0,
Vertex 6:  0, 1, 0, 0,
Vertex 7:  0, 1, 0, 0,
Vertex 8:  0, 1, 0, 0,
Vertex 9:  0, 1, 0, 0,

這代表每個頂點都會受到 joint 0 和 joint 1 的影響，但第 0、1 個頂點只受到 joint 0 的影響，第 8、9 個頂點則只受到 joint 1 的影響。其餘兩個分量則未使用。在更複雜的情況中，像這樣的 joint index 向量也可能是：

3, 1, 8, 4,

這表示該頂點會受到 joints 3、1、8、4 的影響

"WEIGHTS_0" 則定義每個 joint 對頂點的影響程度（權重），對應資料如下：

Vertex 0:  1.00,  0.00,  0.0, 0.0,
Vertex 1:  1.00,  0.00,  0.0, 0.0,
Vertex 2:  0.75,  0.25,  0.0, 0.0,
Vertex 3:  0.75,  0.25,  0.0, 0.0,
Vertex 4:  0.50,  0.50,  0.0, 0.0,
Vertex 5:  0.50,  0.50,  0.0, 0.0,
Vertex 6:  0.25,  0.75,  0.0, 0.0,
Vertex 7:  0.25,  0.75,  0.0, 0.0,
Vertex 8:  0.00,  1.00,  0.0, 0.0,
Vertex 9:  0.00,  1.00,  0.0, 0.0,

同樣地，最後兩個分量會被忽略，因為只使用了 2 個 joints，舉例來說，第 6 個頂點的資料表示它會受到 joint 0 的 25% 影響，以及 joint 1 的 75% 影響

這些資料會傳遞給 vertex shader，shader 中會根據 "JOINTS_0" 和 "WEIGHTS_0" 組合對應的 joint matrices，計算出每個頂點的 skin matrix，如下所示：

...
attribute vec4 a_joint;
attribute vec4 a_weight;

uniform mat4 u_jointMat[2];

...
void main(void)
{
    mat4 skinMat =
        a_weight.x * u_jointMat[int(a_joint.x)] +
        a_weight.y * u_jointMat[int(a_joint.y)] +
        a_weight.z * u_jointMat[int(a_joint.z)] +
        a_weight.w * u_jointMat[int(a_joint.w)];
    vec4 worldPosition = skinMat * vec4(a_position,1.0);
    vec4 cameraPosition = u_viewMatrix * worldPosition;
    gl_Position = u_projectionMatrix * cameraPosition;
}

這個 skin matrix 就是將所有 joints 對該頂點的影響依據權重加總後的結果，然後拿來轉換頂點位置進入 world space，注意 node 本身的 transform 並不會再另外乘進來，因為其影響已被融合進 skin matrix 中

下圖 20d 示意了 skin matrix 如何被組合計算：

(Image 20d: Computation of the skin matrix.)

而下圖 20e 則展示了在動畫過程中實際應用 skin matrix 對幾何的變形效果：

(Image 20e: The geometry for the skinning example, with outline rendering, during the animation.)
