glTF：Buffers, BufferViews, and Accessors

Mes4/27/25About 9 mincomputer-graphiccomputer-graphicgltf

glTF：Buffers, BufferViews, and Accessors

在「A Minimal glTF File」的章節中已經出現過 buffer、bufferView 和 accessor 物件的範例，本節將會更詳細地說明這些概念

Buffers

  • 外部檔案
  • 直接嵌入在 JSON 檔案中的 Data URI

在「A Minimal glTF File」的例子中，buffer 的資料長度為 44 byte，並且以 data URI 的方式編碼：

  "buffers" : [
    {
      "uri" : "data:application/octet-stream;base64,AAABAAIAAAAAAAAAAAAAAAAAAAAAAIA/AAAAAAAAAAAAAAAAAACAPwAAAAA=",
      "byteLength" : 44
    }
  ],


(Image 5a: The buffer data, consisting of 44 bytes.)

一個 buffer 中的某些資料區塊，可能會需要作為頂點屬性（vertex attributes）、索引（indices）、骨骼綁定資訊（skinning information），或者動畫關鍵影格（animation keyframes）等等傳遞給渲染器（renderer）使用。 為了能夠正確使用這些資料，還需要額外描述資料的結構（structure）與型態（type）的資訊

BufferViews

我們需要透過 bufferView 物件來完成從 buffer 中結構化資料的第一步。 bufferView 代表的是某個 buffer 資料中的一個「切片」（slice），這個切片是透過位移量（offset）與長度（length）來定義的（單位都是位元組 byte）

在「A Minimal glTF File」的例子中，定義了兩個 bufferView 物件：

  "bufferViews" : [
    {
      "buffer" : 0,
      "byteOffset" : 0,
      "byteLength" : 6,
      "target" : 34963
    },
    {
      "buffer" : 0,
      "byteOffset" : 8,
      "byteLength" : 36,
      "target" : 34962
    }
  ],
  • 第一個 bufferView 指向 buffer 中從起始位置開始的前 6 個位元組
  • 第二個 bufferView 指向 buffer 中從位移 8 個位元組的地方開始，長度為 36 個位元組的資料區段

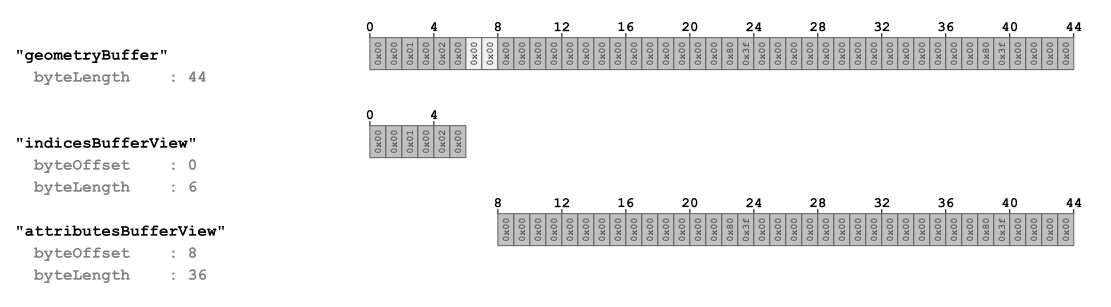

如下圖所示：


(Image 5b: The buffer views, referring to parts of the buffer.)

圖中淺灰色的位元組是為了正確對齊 accessor 而用來做填充（padding）的位元組，每個 bufferView 還會包含一個 target 屬性，這個屬性可以讓渲染器（renderer）知道這段資料的使用性質：

  • 如果 target 是 34962，表示這段資料用來當作頂點屬性（vertex attributes），也就是 OpenGL 中的 ARRAY_BUFFER
  • 如果 target 是 34963，表示這段資料用來當作索引資料（vertex indices），也就是 OpenGL 中的 ELEMENT_ARRAY_BUFFER

至此，buffer 中的資料已經被劃分成多個部分，而每個部分都用了一個 bufferView 來描述，但要真正讓渲染器能夠使用這些資料，還需要進一步描述這些資料的型態（type）和結構布局（layout）的資訊，而這就是 accessor 的工作了

Accessors

accessor 物件會參考一個 bufferView，並包含一些屬性來定義該 bufferView 中資料的型態（type）與結構布局（layout）

Data type

accessor 的資料型態是透過 type 和 componentType 這兩個屬性來描述的：

  • type 是一個字串，指定其元素是純量（scalar）、向量（vector），還是矩陣（matrix），例如：
    • "SCALAR" 代表純量
    • "VEC3" 代表三維向量
    • "MAT4" 代表 4×4 矩陣
  • componentType 則指定這些元素中每個分量（component）的資料型別，其會是一個 GL constant，例如：
    • 5126 表示 FLOAT（浮點數）
    • 5123 表示 UNSIGNED_SHORT（無號短整數）

不同 type 與 componentType 的組合，可以用來描述各種不同的資料型態，在「A Minimal glTF File」的例子中，定義了兩個 accessor：

  "accessors" : [
    {
      "bufferView" : 0,
      "byteOffset" : 0,
      "componentType" : 5123,
      "count" : 3,
      "type" : "SCALAR",
      "max" : [ 2 ],
      "min" : [ 0 ]
    },
    {
      "bufferView" : 1,
      "byteOffset" : 0,
      "componentType" : 5126,
      "count" : 3,
      "type" : "VEC3",
      "max" : [ 1.0, 1.0, 0.0 ],
      "min" : [ 0.0, 0.0, 0.0 ]
    }
  ],

第一個 accessor 參考了索引為 0 的 bufferView，如上所述，這部分 buffer 的資料用來存放索引（indices）。 其中 type 是 "SCALAR"，componentType 是 5123（UNSIGNED_SHORT），也就是說，索引資料是以無號短整數（unsigned short）的純量形式儲存的

第二個 accessor 參考了索引為 1 的 bufferView，這部分 buffer 的資料用來存放頂點屬性（vertex attributes），特別是頂點位置（vertex positions）。 其中，type 是 "VEC3"，componentType 是 5126（FLOAT），也就是說，這個 accessor 描述的是浮點數的三維向量（3D vectors with float components）

Data layout

accessor 還有其他屬性可以進一步指定資料的布局方式：

  • count 屬性表示這個 accessor 包含了多少個資料元素。 在上面的範例中，兩個 accessor 的 count 都是 3，分別代表三個索引（indices）與三個頂點（vertices），也就是一個三角形
  • 每個 accessor 也都有一個 byteOffset 屬性。 在上述例子中，兩個 accessor 的 byteOffset 都是 0，因為每個 bufferView 都只有對應一個 accessor。 但如果有多個 accessor 參考同一個 bufferView，那麼 byteOffset 會用來描述該 accessor 的資料是從對應 bufferView 中的哪個位元組開始的

Data alignment

accessor 指向的資料可能會被傳送到顯卡作為渲染用的資料，也可能會在主機端（host side）作為動畫（animation）或骨骼綁定（skinning）資料使用。 因此，accessor 的資料必須依據資料型態（type）正確的進行對齊（alignment）

例如，當 accessor 的 componentType 是 5126（FLOAT）時，因為一個 float 佔 4 個位元組，所以資料必須對齊到 4 位元組邊界（4-byte boundaries）

具體來說，accessor 的對齊要求如下：

  • accessor 的 byteOffset 必須能夠被其 componentType 的大小整除
  • accessor 的 byteOffset 加上其參考的 bufferView 的 byteOffset，兩者的總和，也必須能被 componentType 的大小整除

在前面的範例中，索引為 1 的 bufferView（對應到頂點屬性資料）故意選擇了 byteOffset = 8，就是為了讓頂點位置資料可以符合 4-byte 對齊要求，因此，buffer 中的第 6 和第 7 個位元組只是填充位元組（padding bytes），並不攜帶有用資料

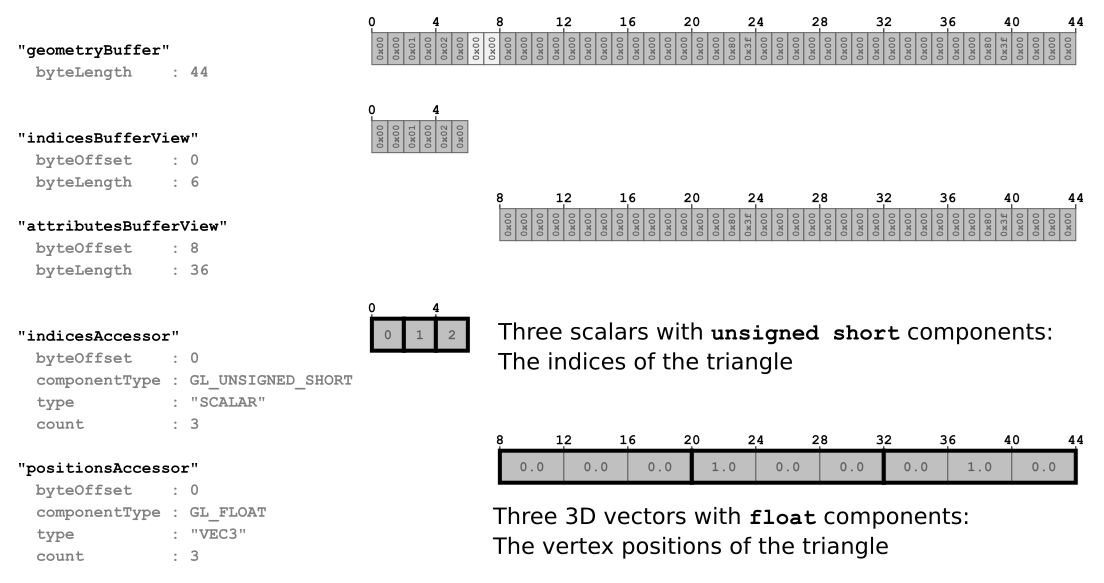

圖片 5c 說明了：

  • bufferView 如何從原始 buffer 切出資料區段
  • accessor 如何為這些資料段指定型態資訊


(Image 5c: The accessors defining how to interpret the data of the buffer views.)

Tips

總而言之，buffer 可以想成一個 memory pool，裡面就是存單純的 binary，需要靠 bufferView 和 accessor 的資訊才能解讀。 其中 bufferView 對應到一個物件，負責告訴你這個物件在 buffer 中的哪裡，佔了多大的區域，還有他是哪種 buffer；accessor 則告訴你要怎麼解讀對應 buffer 內的這段 binary

以上圖來說，accessors[0] 為：

{
  "bufferView": 0,
  "byteOffset": 0,
  "componentType": 5123, // GL_UNSIGNED_SHORT (2 bytes)
  "count": 3,
  "type": "SCALAR"
}

表示：

  • 從 bufferView[0] 開始讀（也就是 buffer[0]）
  • 每筆資料是 GL_UNSIGNED_SHORT（2 bytes）
  • SCALAR 表示一筆資料只有一個數字
  • count = 3 → 共有三筆資料 → 共佔 6 bytes，剛好是 bufferView[0] 長度

而 accessors[1] 為：

{
  "bufferView": 1,
  "byteOffset": 0,
  "componentType": 5126, // GL_FLOAT (4 bytes)
  "count": 3,
  "type": "VEC3"
}

表示：

  • 從 bufferView[1] 開始讀（buffer[8]）
  • 每筆是 VEC3，即 3 個 float
  • 每個 float 是 4 bytes → 每筆資料佔 12 bytes
  • count = 3 → 三筆資料 → 三個 VEC3 → 共佔 36 bytes，剛好對應 bufferView[1] 長度

Data interleaving

bufferView 有時會採用結構體陣列（Array-Of-Structures，AOS）的格式來存放屬性（attributes）資料，此時單一 bufferView 中的資料，可能會交錯地同時包含：

  • 頂點位置（vertex positions）
  • 頂點法線（vertex normals）

這種情況下 accessor 的 byteOffset 用來定義對應屬性中第一筆資料的起始位置，而 bufferView 會額外定義一個 byteStride 屬性，這個值表示從一筆資料跳到下一筆資料所需要跨過的位元組數

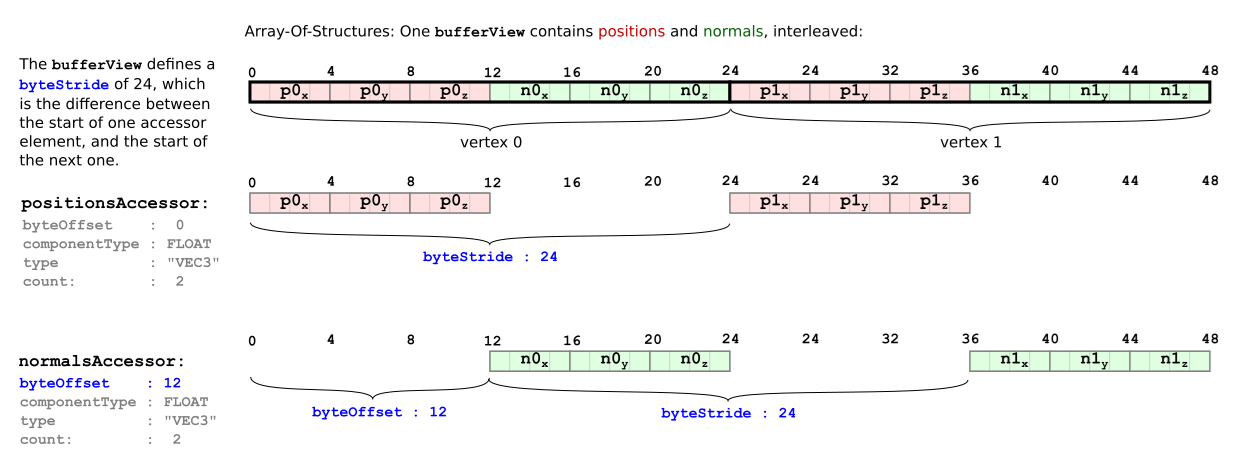

舉例來說，下圖 5d 示範了一個交錯存放 position 和 normal 屬性的 bufferView：


(Image 5d: Interleaved accessors in one buffer view.)

Data contents

每個 accessor 還包含了 min 和 max 這兩個屬性，用來統整它所管理的資料內容：

  • min 是每個分量（component-wise）的最小值
  • max 是每個分量（component-wise）的最大值

以頂點位置（vertex positions）為例，光靠 min 和 max 就能夠定義出物體的包圍盒（bounding box）

這些資訊可以被用來做：

  • 優先下載（prioritized downloads）
  • 可見性偵測（visibility detection）

此外，這類資訊在儲存或處理量化（quantized）資料時也很有幫助，渲染器可以在執行期用這些範圍資訊進行去量化（dequantization），但對於量化資料的細節，超出了本教學的範圍，就不再贅述

Tips

quantize 基本上就是在做壓縮，你直接查 mesh quantize 或 gltf quantize 之類的應該就可以查到相關的資訊了

Sparse accessors

從 glTF 2.0 開始，引入了 Sparse Accessors（稀疏存取器）的概念，這是一種特殊的資料表示方式，允許在資料內容只有少數差異時，以非常精簡的形式儲存多個資料區塊

舉個例子，假設有一份頂點位置（vertex positions）的幾何資料（geometry data），這份資料要被多個物件共用，兩個物件之間大多數頂點的位置是相同的，只有少數幾個頂點不同。 此時我們就不需要複製整份資料來儲存，可以先存一次完整的資料，然後用一個 Sparse Accessor，針對第二個物件記錄不同的頂點即可

以下是一個完整的 glTF asset 範例，採用內嵌資料（embedded representation），展示了如何使用 Sparse Accessor：

{
  "scenes" : [ {
    "nodes" : [ 0 ]
  } ],

  "nodes" : [ {
    "mesh" : 0
  } ],

  "meshes" : [ {
    "primitives" : [ {
      "attributes" : {
        "POSITION" : 1
      },
      "indices" : 0
    } ]
  } ],

  "buffers" : [ {
    "uri" : "data:application/gltf-buffer;base64,AAAIAAcAAAABAAgAAQAJAAgAAQACAAkAAgAKAAkAAgADAAoAAwALAAoAAwAEAAsABAAMAAsABAAFAAwABQANAAwABQAGAA0AAAAAAAAAAAAAAAAAAACAPwAAAAAAAAAAAAAAQAAAAAAAAAAAAABAQAAAAAAAAAAAAACAQAAAAAAAAAAAAACgQAAAAAAAAAAAAADAQAAAAAAAAAAAAAAAAAAAgD8AAAAAAACAPwAAgD8AAAAAAAAAQAAAgD8AAAAAAABAQAAAgD8AAAAAAACAQAAAgD8AAAAAAACgQAAAgD8AAAAAAADAQAAAgD8AAAAACAAKAAwAAAAAAIA/AAAAQAAAAAAAAEBAAABAQAAAAAAAAKBAAACAQAAAAAA=",
    "byteLength" : 284
  } ],

  "bufferViews" : [ {
    "buffer" : 0,
    "byteOffset" : 0,
    "byteLength" : 72,
    "target" : 34963
  }, {
    "buffer" : 0,
    "byteOffset" : 72,
    "byteLength" : 168
  }, {
    "buffer" : 0,
    "byteOffset" : 240,
    "byteLength" : 6
  }, {
    "buffer" : 0,
    "byteOffset" : 248,
    "byteLength" : 36
  } ],

  "accessors" : [ {
    "bufferView" : 0,
    "byteOffset" : 0,
    "componentType" : 5123,
    "count" : 36,
    "type" : "SCALAR",
    "max" : [ 13 ],
    "min" : [ 0 ]
  }, {
    "bufferView" : 1,
    "byteOffset" : 0,
    "componentType" : 5126,
    "count" : 14,
    "type" : "VEC3",
    "max" : [ 6.0, 4.0, 0.0 ],
    "min" : [ 0.0, 0.0, 0.0 ],
    "sparse" : {
      "count" : 3,
      "indices" : {
        "bufferView" : 2,
        "byteOffset" : 0,
        "componentType" : 5123
      },
      "values" : {
        "bufferView" : 3,
        "byteOffset" : 0
      }
    }
  } ],

  "asset" : {
    "version" : "2.0"
  }
}

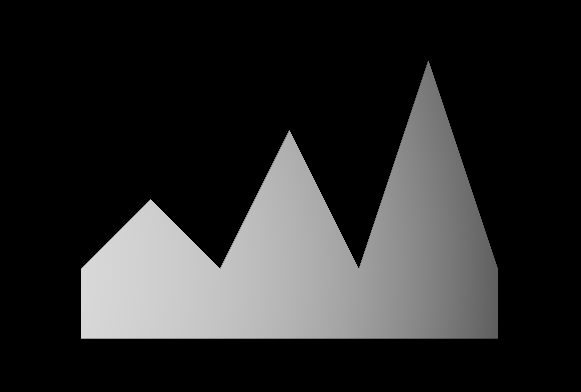

渲染結果如下圖 5e 所示：


(Image 5e: The result of rendering the simple sparse accessor asset.)

這個範例中包含了兩個 accessor：

  • 一個是網格的索引資料（indices）
  • 一個是頂點位置資料（vertex positions）

其中，描述頂點位置的那個 accessor，額外定義了 accessor.sparse 屬性，這個屬性包含了替換稀疏資料（sparse data substitution）的相關資訊：

  "accessors" : [
  ...
  {
    "bufferView" : 1,
    "byteOffset" : 0,
    "componentType" : 5126,
    "count" : 14,
    "type" : "VEC3",
    "max" : [ 6.0, 4.0, 0.0 ],
    "min" : [ 0.0, 0.0, 0.0 ],
    "sparse" : {
      "count" : 3,
      "indices" : {
        "bufferView" : 2,
        "byteOffset" : 0,
        "componentType" : 5123
      },
      "values" : {
        "bufferView" : 3,
        "byteOffset" : 0
      }
    }
  } ],

這個 sparse 物件本身定義了：

  • 要被替換的元素數量（count）
  • sparse.indices：指向一個 bufferView，裡面存著要被替換的元素索引
  • sparse.values：指向一個 bufferView，裡面存著用來替換的新資料

在這個範例中，原本的幾何資料存放在索引為 1 的 bufferView 內，這份資料描述的是一個矩形陣列的頂點（rectangular array of vertices），其中：

  • sparse.indices 指向索引為 2 的 bufferView，其中包含索引值 [8, 10, 12]
  • sparse.values 指向索引為 3 的 bufferView，其中包含新的頂點位置資料 [(1,2,0), (3,3,0), (5,4,0)]

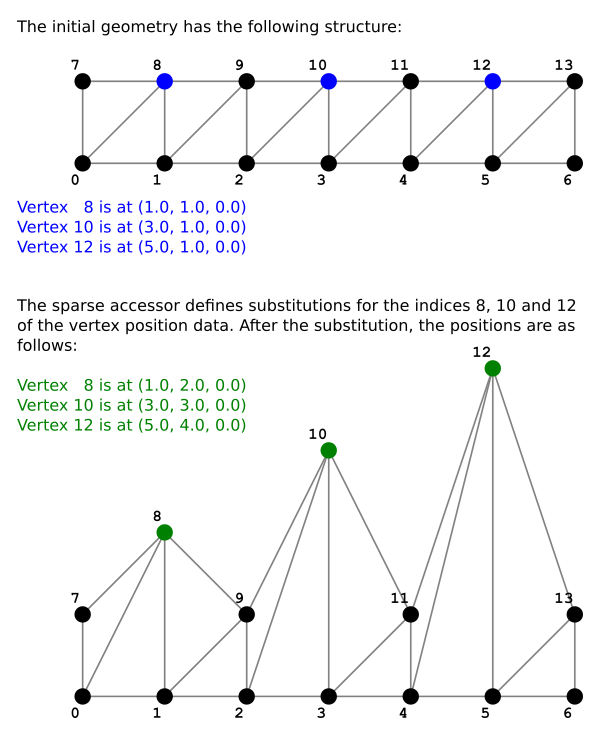

套用這些替換後的結果如下圖 5f 所示：


(Image 5f: The substitution that is done with the sparse accessor.)
